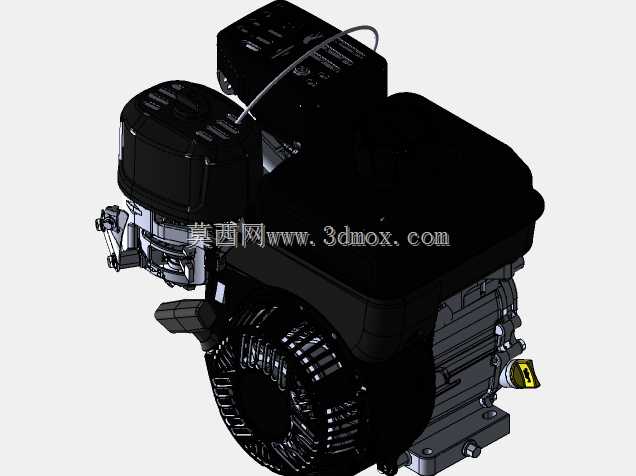

百力通XR550单缸汽油动力装置结构

　　这款550cc排量级单缸四冲程汽油机，是通用小型动力领域应用覆盖极广的动力输出单元，常见于园林养护设备、小型工程机具、农用作业机械、应急发电机组等场景，作为核心动力源为各类无外接电力供应的移动式作业设备提供稳定动力输出。从结构设计来看，整机采用顶置气门布局，在保证小体积紧凑性的同时，兼顾了燃烧效率与运行稳定性，缸体与曲轴箱采用一体化压铸铝合金结构，既控制了整机自重，也保证了核心受力部位的结构强度，能适应户外作业时的颠簸、倾斜等复杂工况。油箱采用顶置布局设计，利用重力实现燃油自流供给，省去了额外的燃油输送泵结构，降低了故障概率，黑色工程塑料油箱的容积匹配该排量机型的持续作业时长需求，油箱盖带有通气阀结构，可平衡油箱内外气压，

　　避免不同海拔、温度环境下出现燃油供给不畅的问题。拉绳启动机构布置在机体侧上方，启动拉盘的回位弹簧采用耐疲劳弹簧钢材质，配合优化的启动啮合齿形，降低低温环境下的启动阻力，操作人员无需过大拉力即可完成启动操作。空气滤清器采用双滤芯结构布置在化油器进气侧，外层粗滤海绵可拦截大颗粒灰尘、草屑等杂物，内层纸质滤芯负责过滤细微粉尘，适配园林、农田、工地等多尘作业环境，延长缸体活塞组件的磨损周期。输出轴端采用标准花键+平键复合接口设计，安装边界尺寸符合通用小型动力的安装孔位规范，可直接匹配多数现有传动系统的连接法兰，无需额外制作转接工装，降低设备改装与配套的设计成本。机体下部的散热鳍片采用不等距布局，对应缸头、

　　缸套等不同发热区域的散热需求优化鳍片密度，配合飞轮自带的离心风叶，在运行时形成定向导流风道，无需额外冷却风扇即可保证持续高负荷运行时的热平衡，避免过热导致的动力衰减。点火模块采用一体化电容放电结构，高压包直接固定在机体散热鳍片上，利用运行时的气流带走点火模块工作产生的热量，点火正时在出厂时完成标定，后期使用无需额外调整，降低了日常维护的技术门槛。排气侧的消音器采用多级膨胀腔结构，在控制整机体积的前提下有效降低排气噪音，消音器外壳带有隔热防护结构，避免作业时操作人员误触造成烫伤。整机的安装底座采用四点式固定结构，固定孔位的位置公差经过严格控制，安装时可快速对齐设备机架的安装位，配套的减震胶垫可吸收运行时产生的往复振动，避免振动传递到配套设备上影响作业精度或造成连接紧固件松动。燃油开关、机油加注口、机油标尺等日常维护点位都布置在机体易触及的外侧位置，日常保养时机油更换、燃油通断操作无需拆解额外护板，适配户外作业时的快速维护需求。
