浴室塑料套件注塑成型模具结构设计

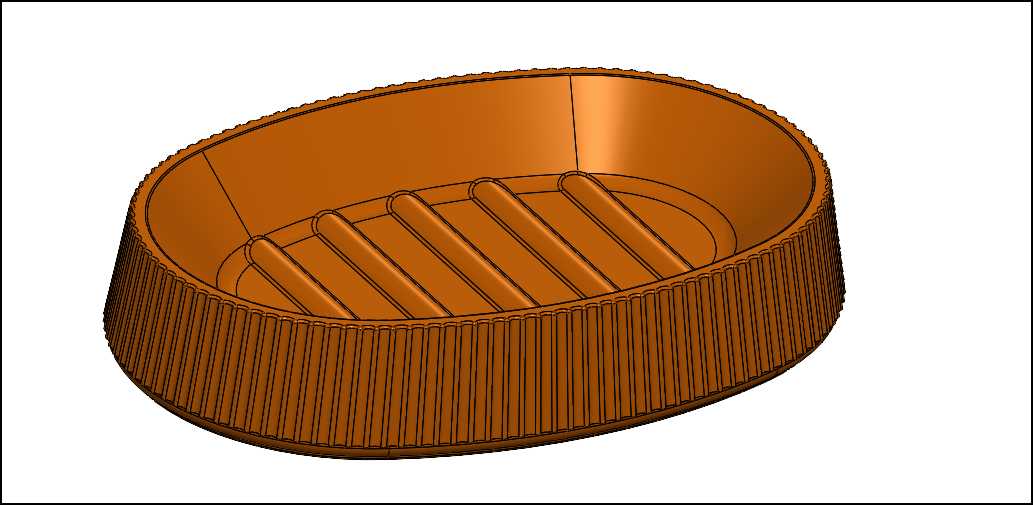

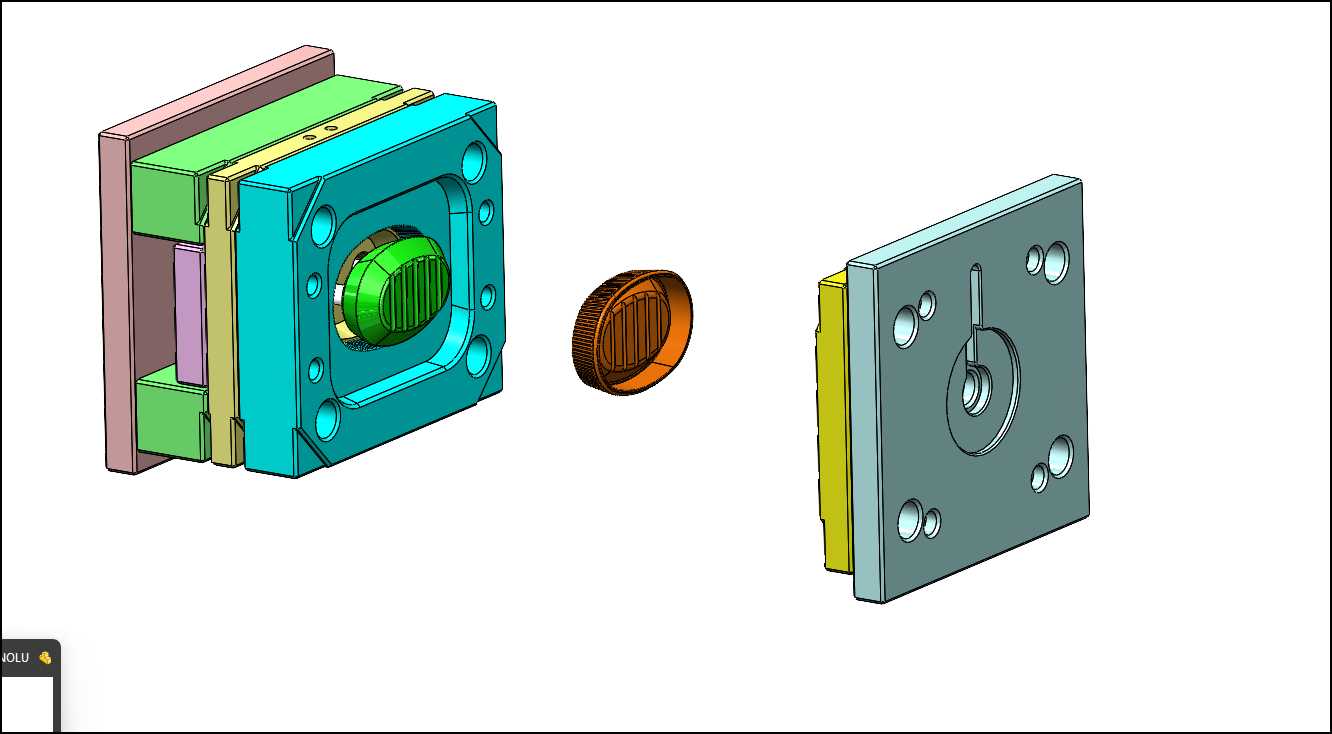

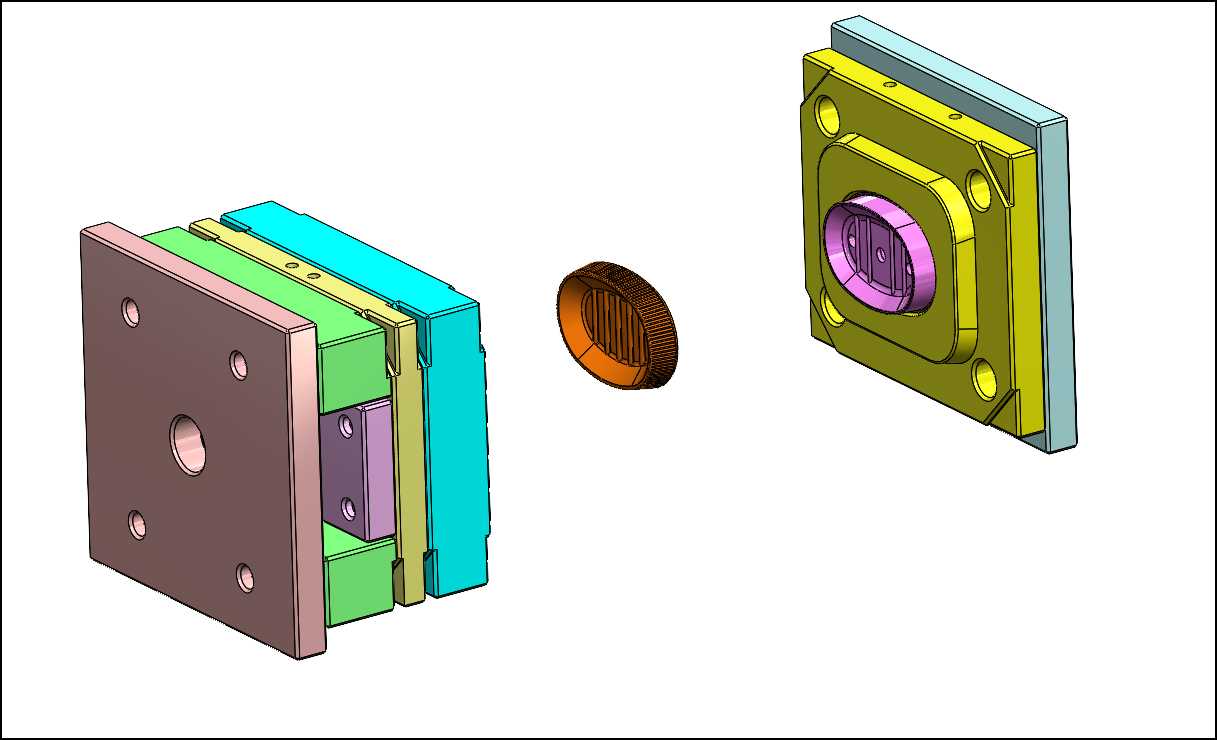

　　这套模具针对浴室常用塑料套件的批量注塑生产设计，适配卫浴配件生产车间的卧式注塑机安装使用，核心成型材质为ABS工程塑料，这类材质在卫浴配件领域应用广泛，具备良好的表面光泽度、抗冲击性能与耐日常洗护用品腐蚀的特性，能满足浴室潮湿环境下的长期使用需求。从模具整体结构来看，采用了标准两板模基础结构搭配分层式型芯型腔布局，拆分后的动定模部分预留了充足的冷却水道排布空间，模架四周的导柱导套孔位做了公差适配设计，合模时可保证0.02mm以内的对位精度，避免成型过程中出现披锋、错位等外观缺陷。成型区域的型腔部分直接对应浴室套件的外观面，做了镜面抛光预留位，后续生产时可根据产品表面要求做蚀纹或高光处理，型芯侧则对应产品的内部装配结构，

　　设计了对应的插穿、碰穿位，所有成型棱边都做了R0.3-R0.5的圆角过渡，既可以减少注塑时的应力集中，也能提升成型后产品的结构强度，避免日常使用中出现边角开裂问题。模具的顶出结构采用了顶针+推板结合的方式，针对产品边缘的薄壁区域用推板均匀施力，内部柱位、筋位则搭配对应直径的圆顶针，保证开模顶出时产品受力均匀，不会出现顶白、变形等问题，冷却回路围绕成型区域做了环绕式排布，进出水口设置在模架底部统一接驳位置，适配车间常规的冷却水塔供水系统，可将成型周期控制在合理区间，提升批量生产效率。安装边界上，模架的长宽尺寸适配200T级卧式注塑机的哥林柱间距，定位圈、浇口套尺寸采用行业通用规格，无需额外改装即可直接上机安装，浇注系统采用侧浇口进料，

　　浇口位置设置在产品非外观面的边缘处，后续去除浇口后不会影响产品的外观完整性，流道截面采用梯形设计，可减少充模过程中的压力损失，保证ABS熔料能快速充满整个型腔，降低缺胶、熔接痕等成型不良的概率。整套模具的结构拆分充分考虑了日常生产的维护需求，易磨损的镶件、导套等部件都做了标准化设计，出现磨损时可快速更换，减少停机维护时间，适配卫浴配件生产企业的批量连续生产场景。
