网纹滚花环形工业零部件结构设计

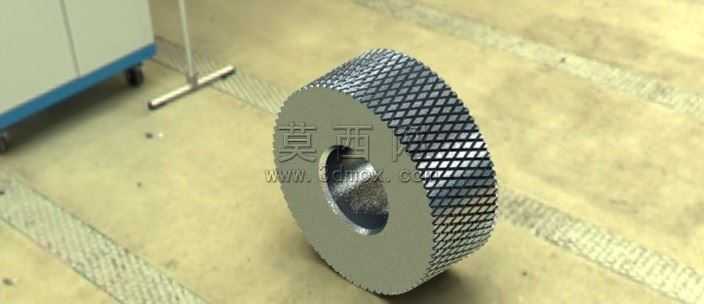

本作品为工业加工领域使用的网纹滚花环形零部件，整体采用三维建模软件完成全参数化设计，建模过程中首先以中心轴线为基准绘制环形基体的截面草图，通过旋转凸台命令生成基础的圆环实体，保证内孔与外圆的同轴度公差符合机械加工的通用精度要求。外圆表面的网纹滚花结构是本模型的设计重点，建模时先绘制单个滚花齿的截面轮廓，通过线性阵列结合圆周阵列的方式，在外圆柱面上生成均匀排布的菱形滚花齿，阵列过程中严格控制齿距与齿深参数，确保滚花纹理整齐连贯，无错位、断齿等问题，还原真实机加工滚花工艺的表面效果。材质设定上选用常见的45号结构钢材质，渲染时调整金属材质的粗糙度参数，让滚花齿面呈现出哑光磨砂的金属质感，内孔与零件两端的平面则设置为精车后的光亮金属效果，通过不同区域的材质质感差异，区分零件不同位置的加工工艺特征。结构设计上，该零件中心为贯通式安装孔，可通过销轴或螺栓实现与其他构件的装配连接，外圆的网纹滚花结构主要用于增大接触面摩擦力，方便操作人员手动拧动调节，或是在传动过程中增大与配合件的接触摩擦力，避免出现打滑问题。设计过程中充分考虑零件的加工可行性，所有棱角位置均设置了微小的工艺倒角，既避免加工后出现锐边划伤的问题，也符合实际五金零件的加工工艺规范，整体模型尺寸参数设置合理，各结构之间的衔接过渡自然，可直接用于机械结构的虚拟装配验证，也可作为机加工教学的演示模型使用，帮助学习者理解滚花工艺的应用场景与零件结构特点。
