可偏转传动万向接头三维结构设计

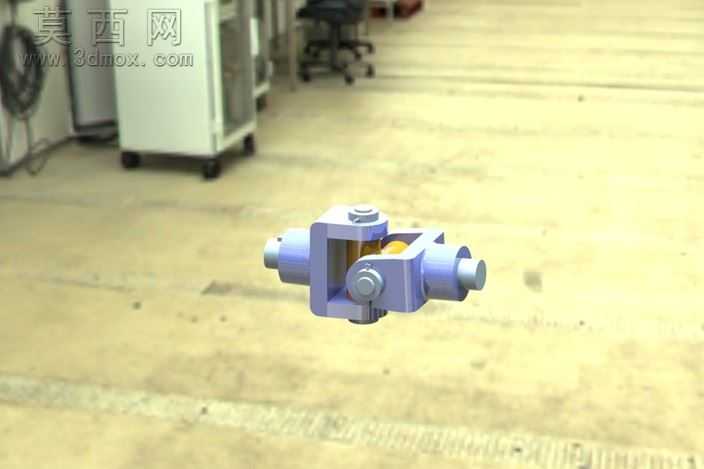

本万向接头采用SolidWorks完成全参数化三维建模，整体遵循十字轴式万向联轴器的经典传动逻辑，建模过程中先以基准轴、基准面搭建核心装配定位体系，优先完成十字铰接核心组件的建模：十字轴的四个轴颈采用同轴度约束的回转特征生成，轴端预留紧固件安装位，轴颈与叉架配合面严格按照间隙配合公差预留装配余量，避免后续装配出现干涉问题。两侧的连接叉架采用对称式结构设计，以拉伸、切除特征完成叉臂、连接轴头的主体造型，叉臂的铰接孔与十字轴轴颈做同轴配合，连接轴头位置设计为标准圆柱轴端，可适配不同规格的传动杆件对接需求。建模过程中对所有棱边做了工艺性倒角处理，既还原实际五金零件的加工特征，也避免渲染时出现尖锐棱边的光影失真问题。材质配置上，主体金属构件赋予磨砂合金钢材质，调整金属粗糙度、反射率参数模拟实际调质处理后的金属质感，铰接位置的衬套部分赋予铜合金材质，通过色彩与质感差异区分不同功能零件，提升模型的结构辨识度。装配阶段采用自下而上的装配逻辑，通过同轴、重合、角度限位配合完成整体组装，特意保留了铰接位置的活动自由度，可直观演示万向接头在不同轴夹角下的传动姿态，验证两轴存在偏角时的扭矩传递可行性。渲染阶段采用车间实景作为环境背景，添加柔和的漫反射主光源搭配局部补光，弱化生硬阴影，清晰展现零件的装配层次与结构细节，整体模型完整还原了万向接头依靠十字铰接结构实现变角度扭矩传递的核心功能，可用于机械传动结构教学、设备传动方案选型演示、非标传动部件设计参考等场景，结构设计兼顾了传动可靠性与加工工艺性，所有特征均符合常规五金零件的加工制造要求，无无法落地的异形结构设计。
