实验室小型重力涡流水力发电装置

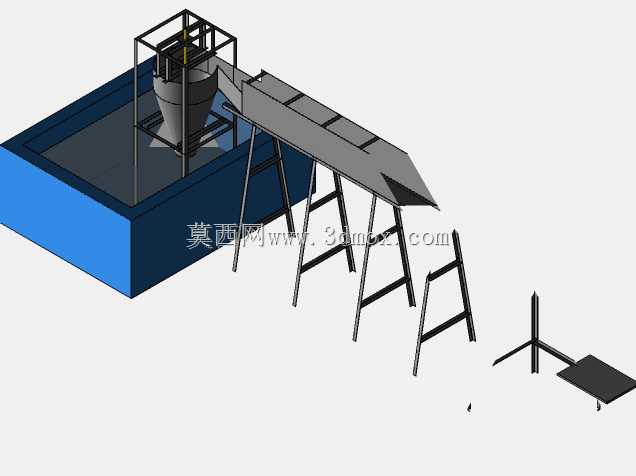

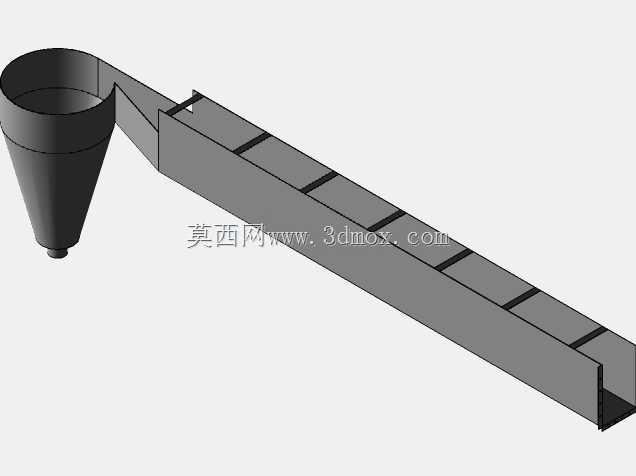

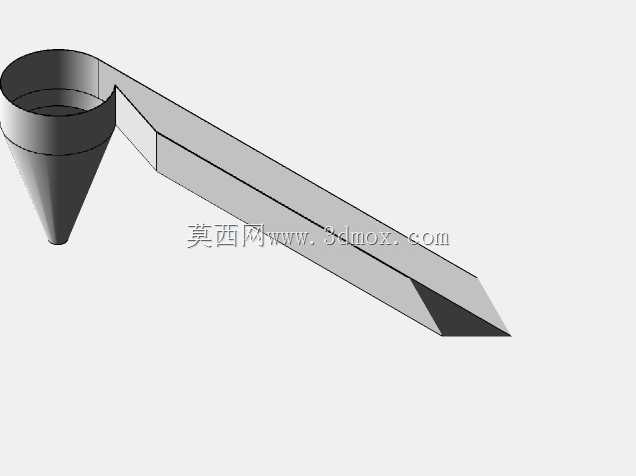

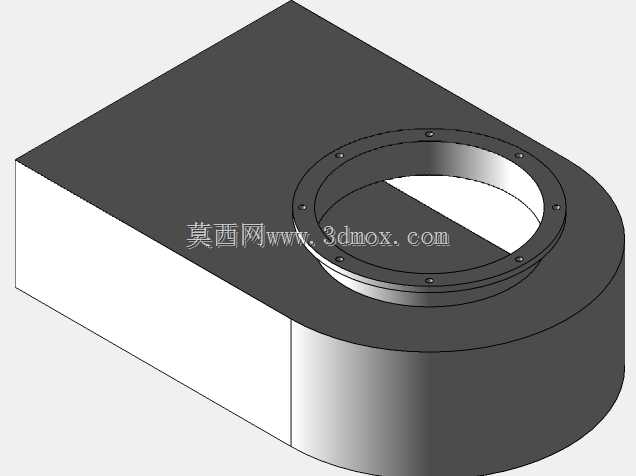

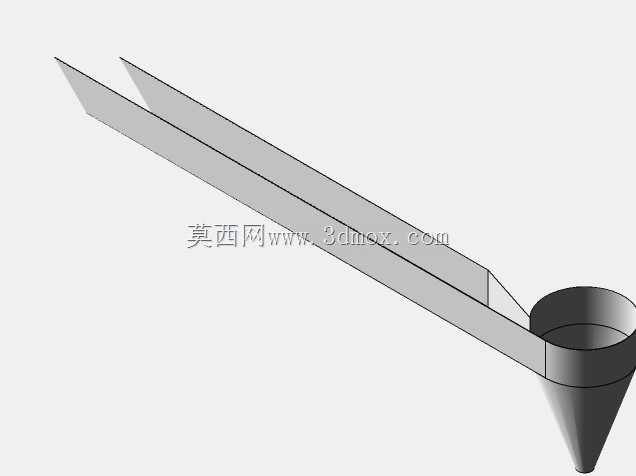

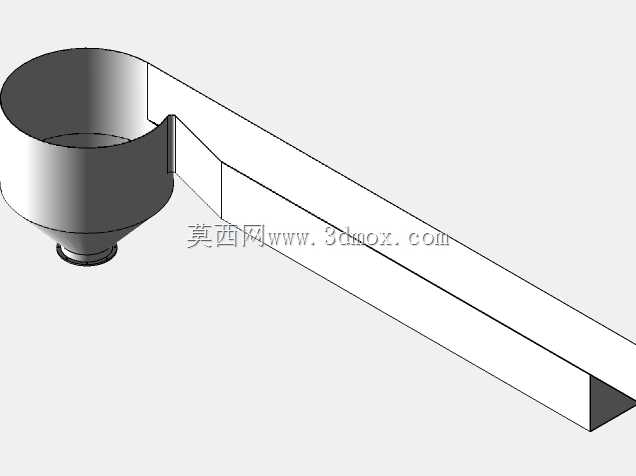

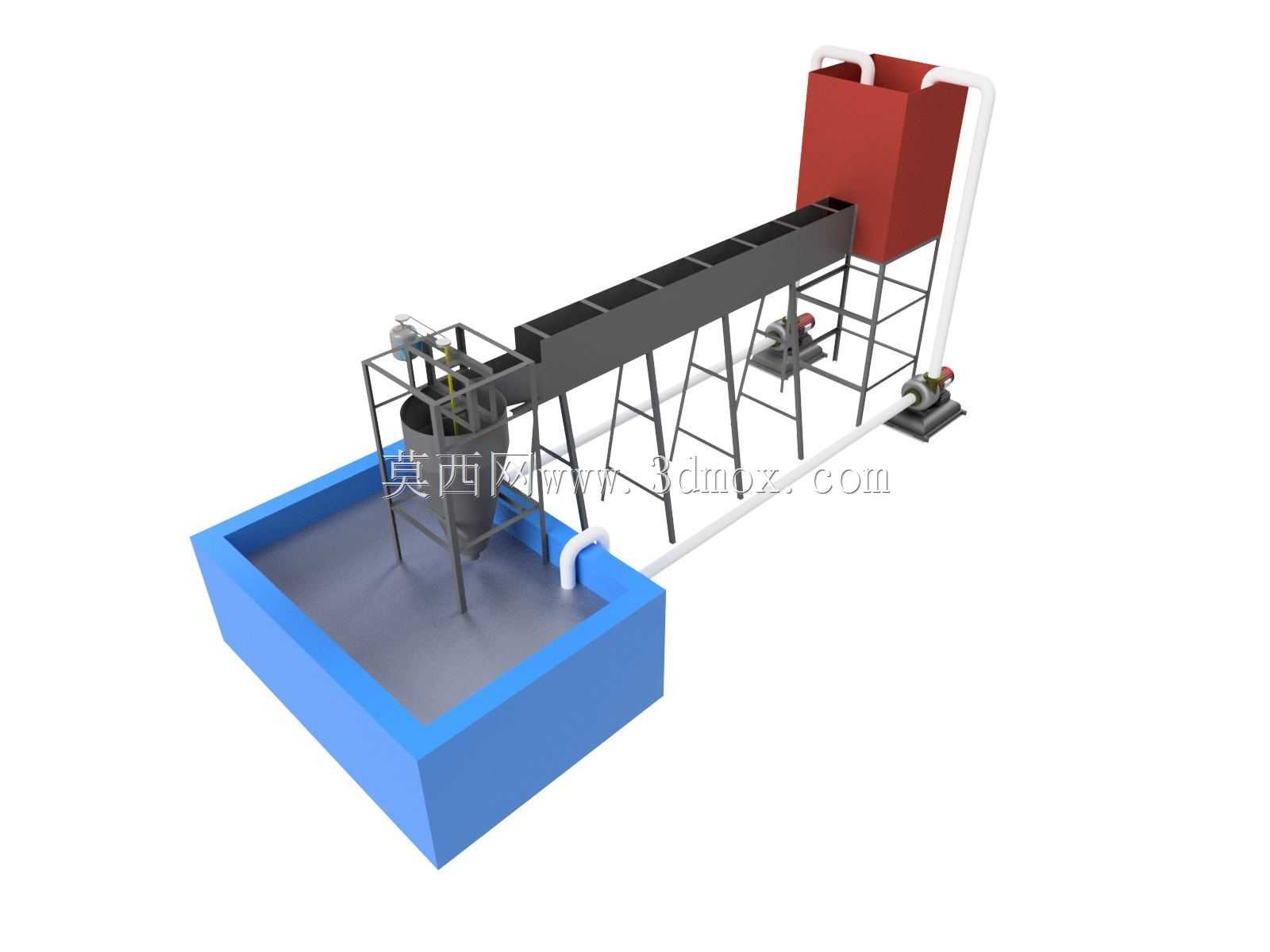

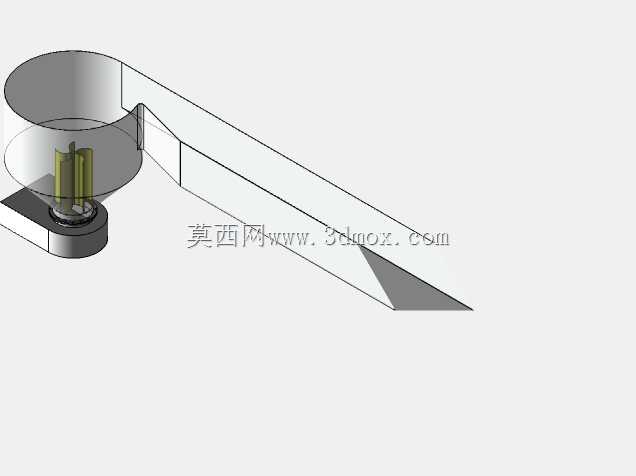

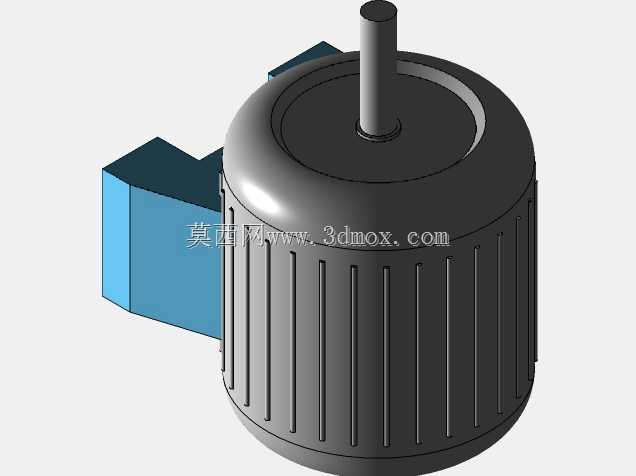

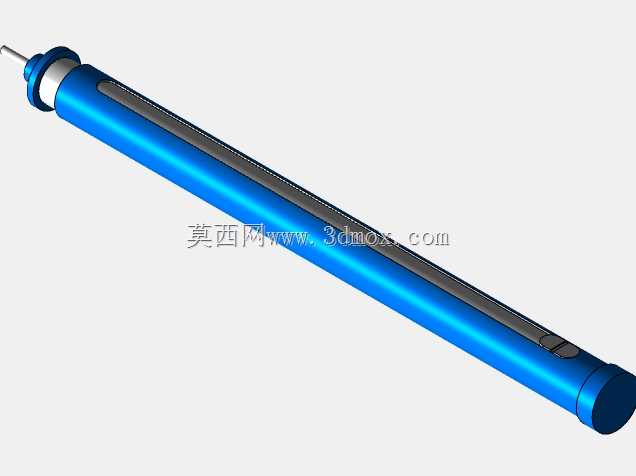

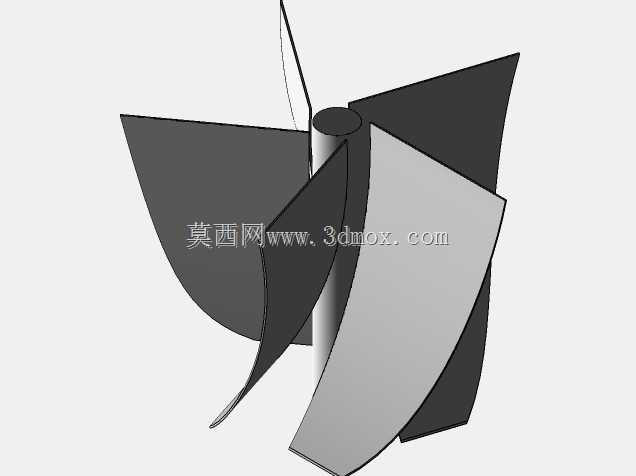

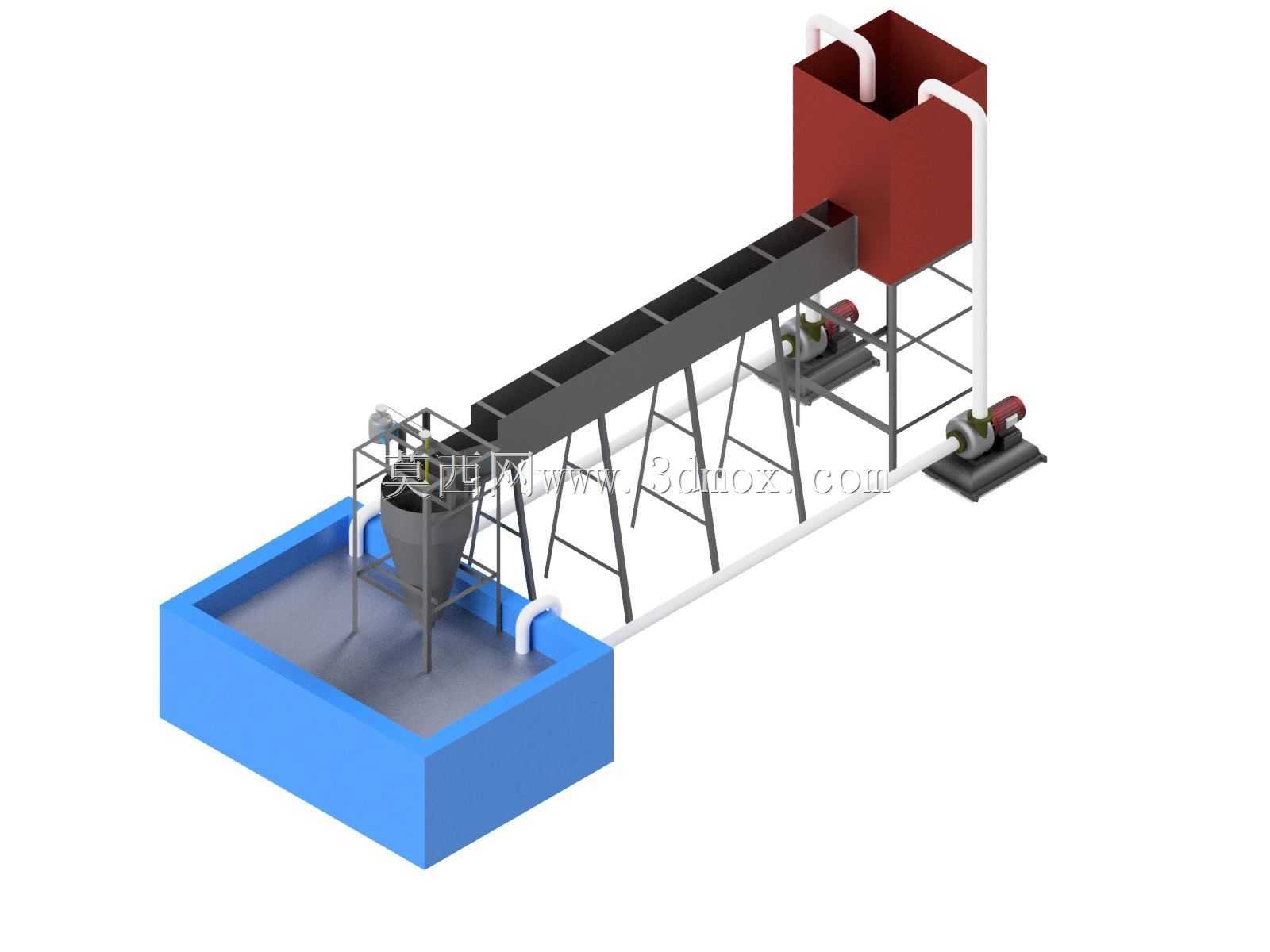

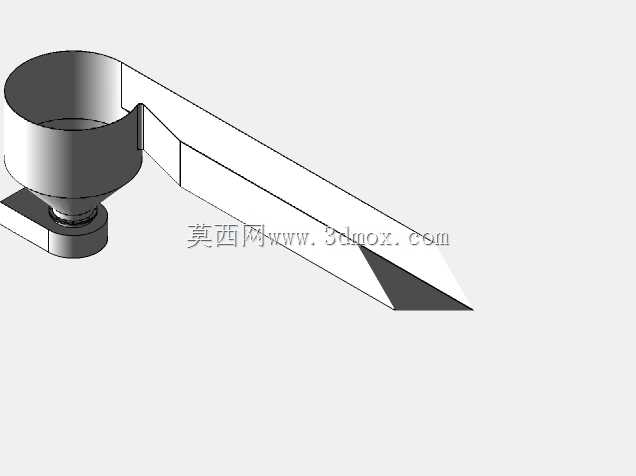

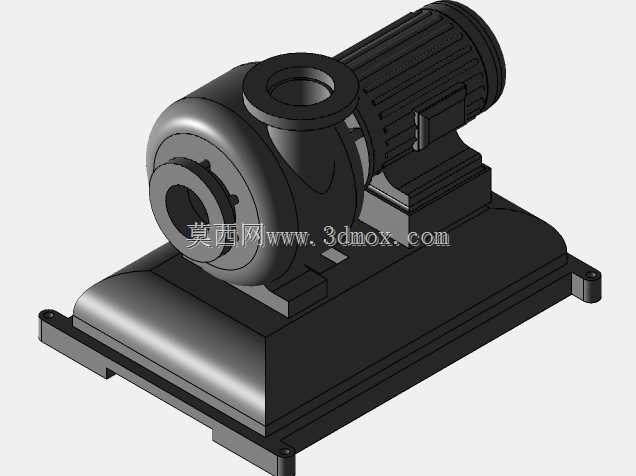

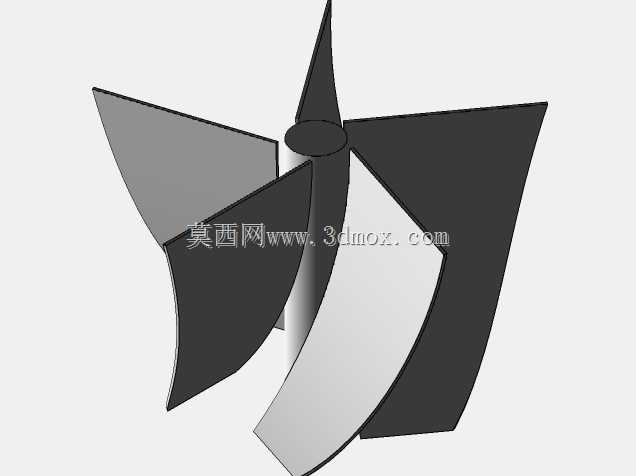

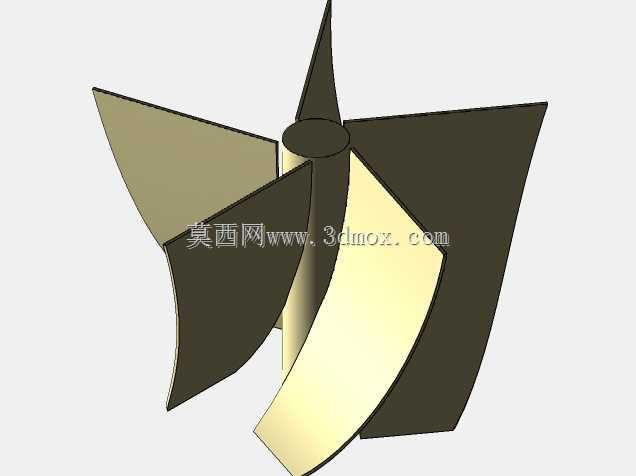

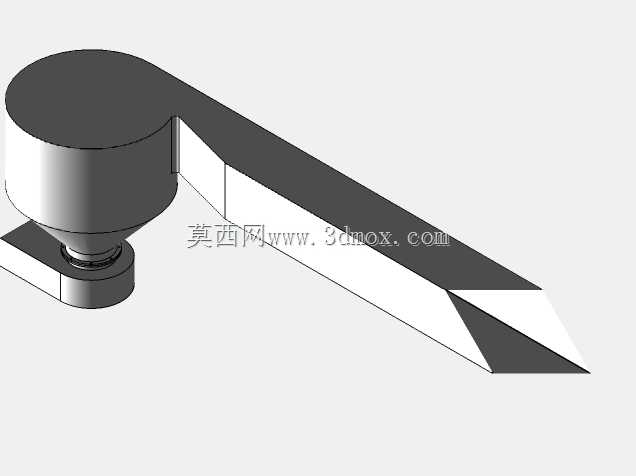

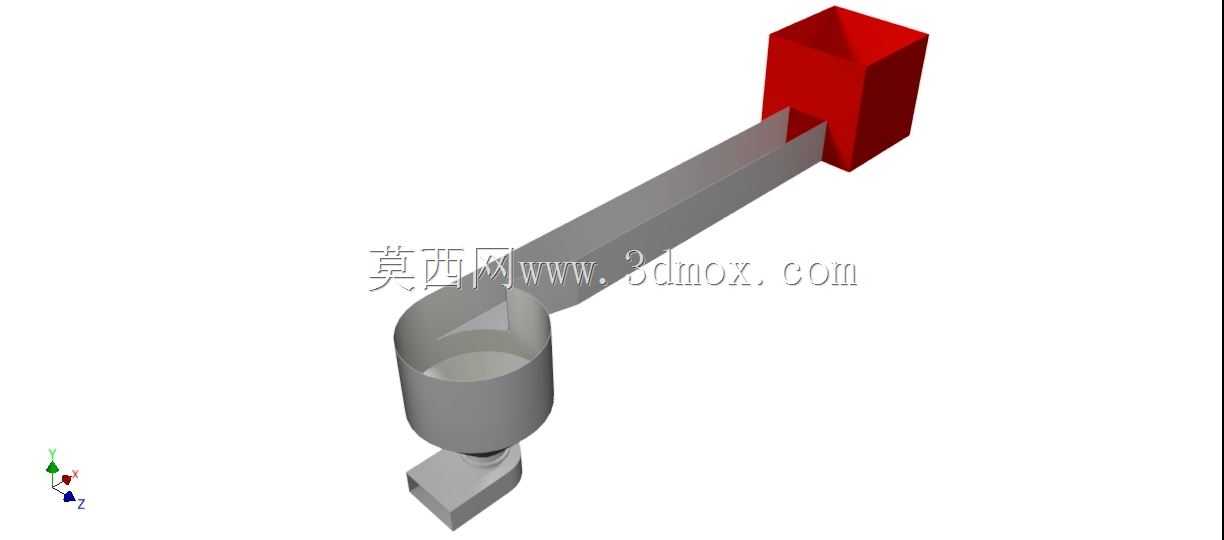

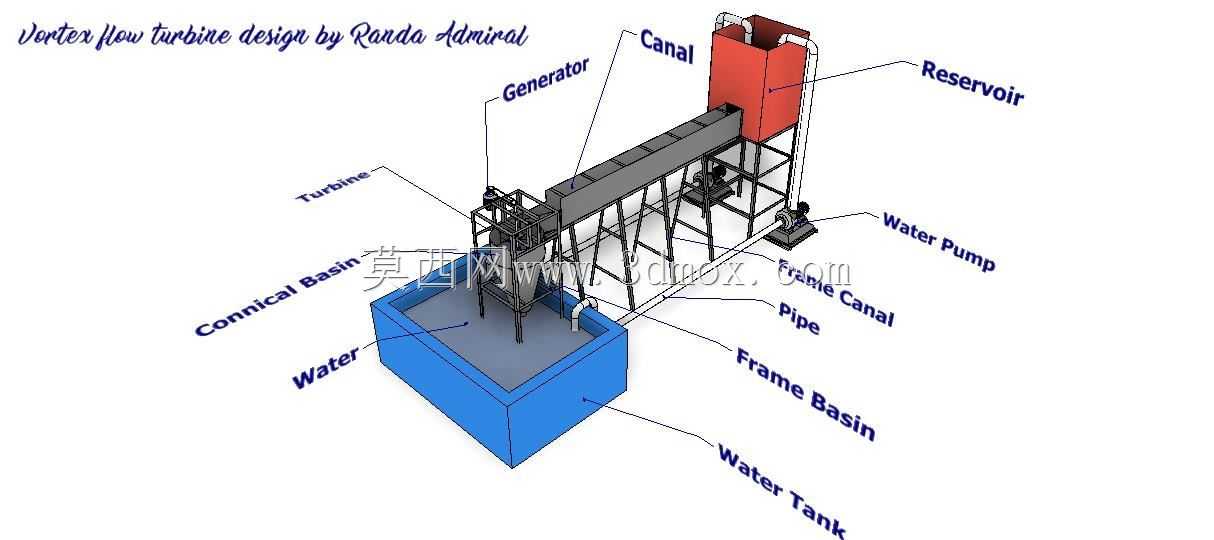

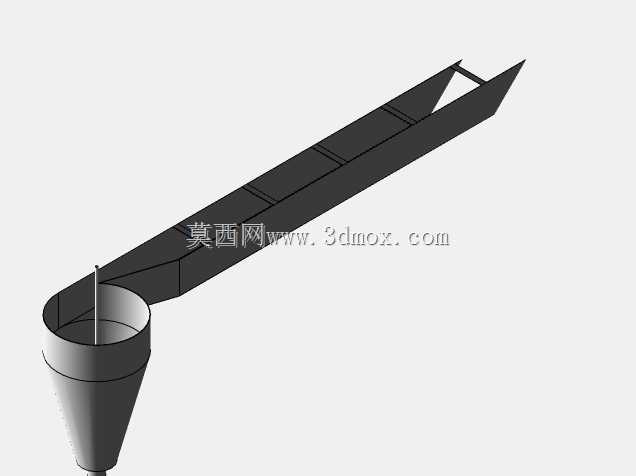

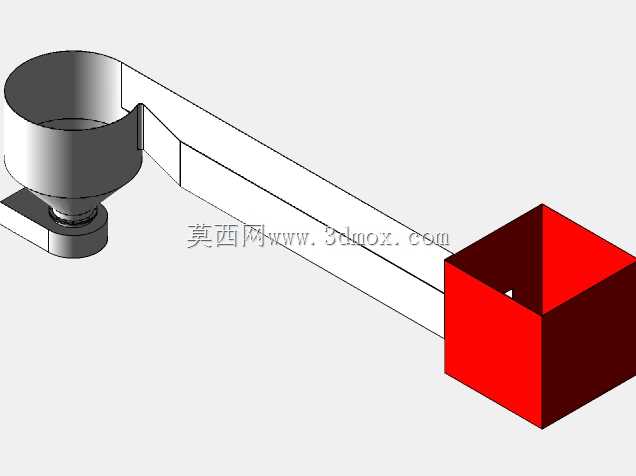

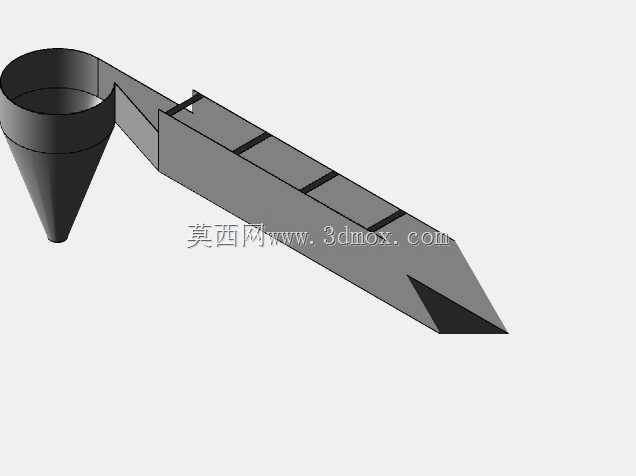

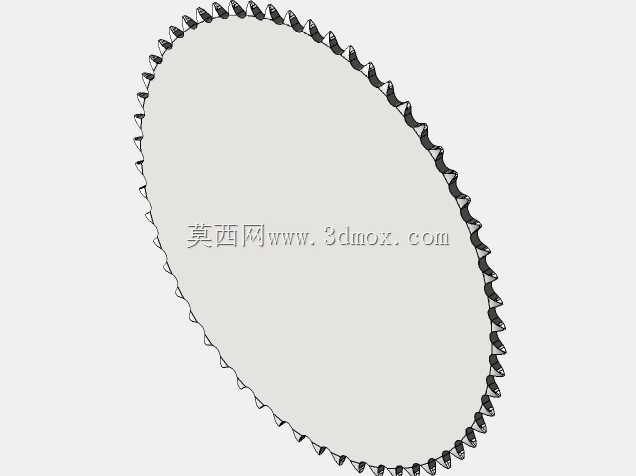

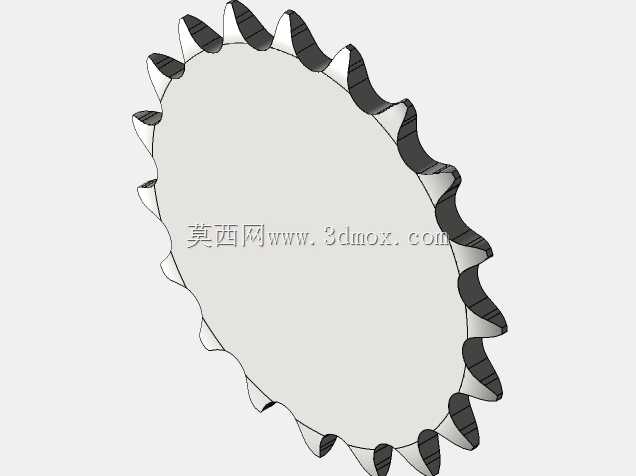

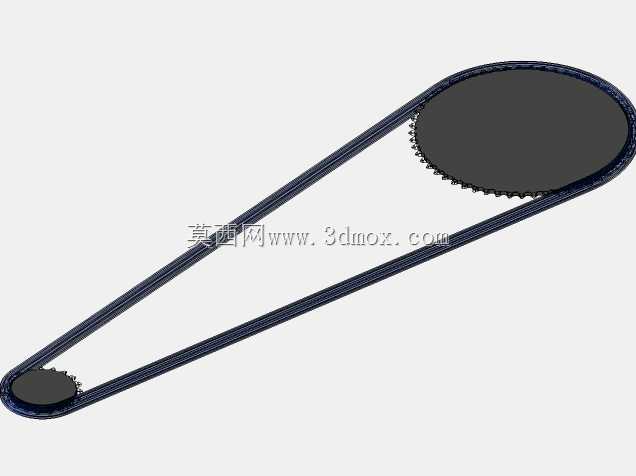

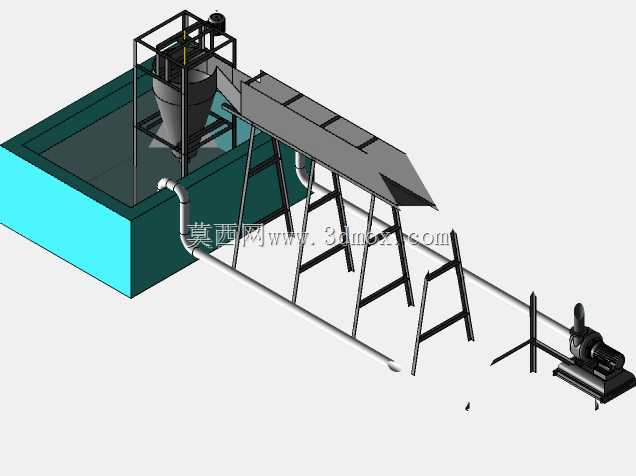

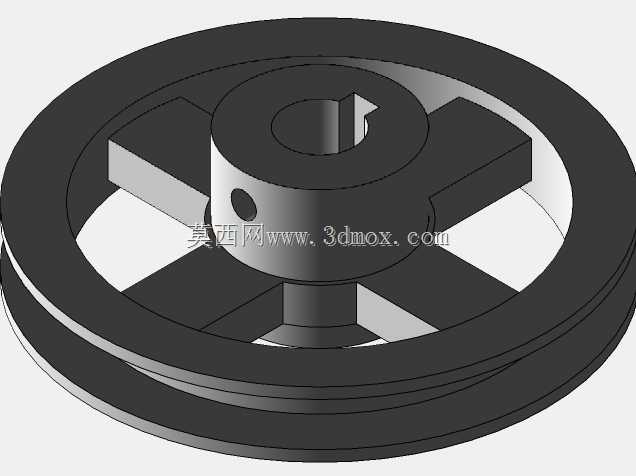

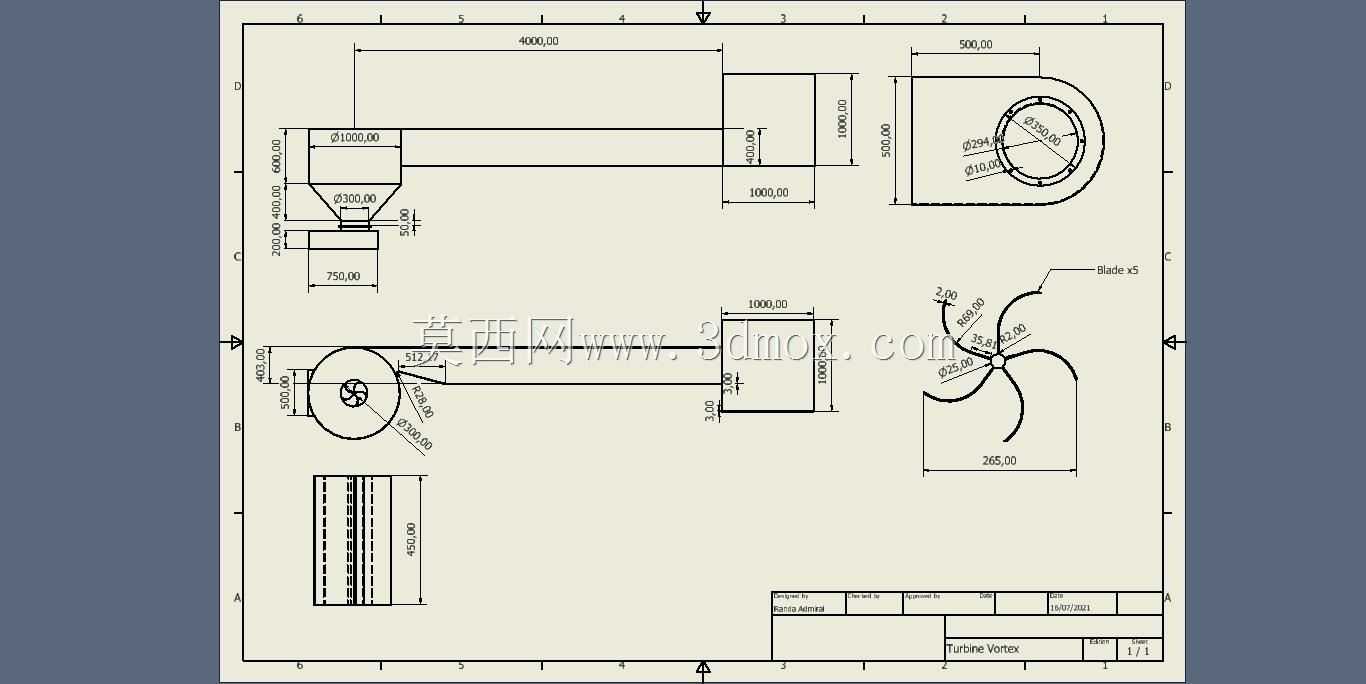

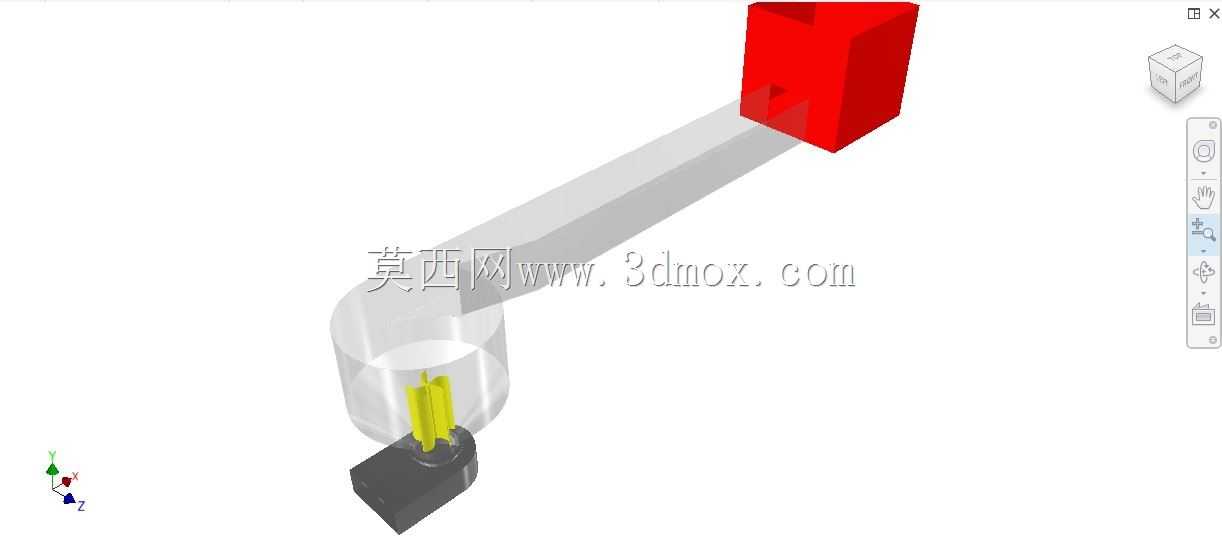

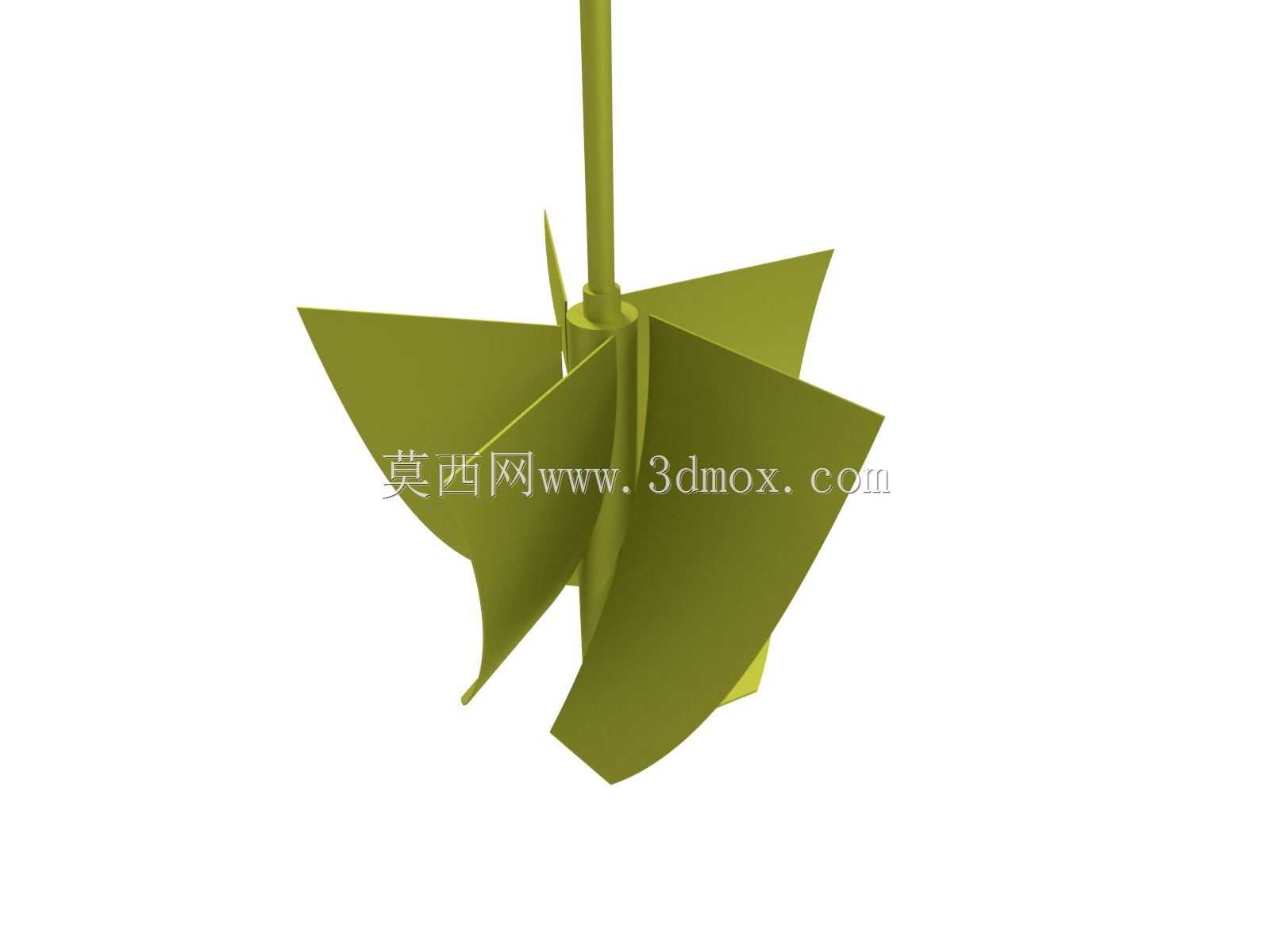

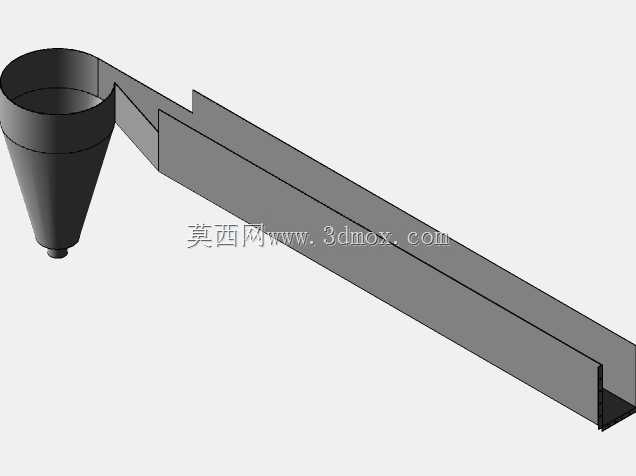

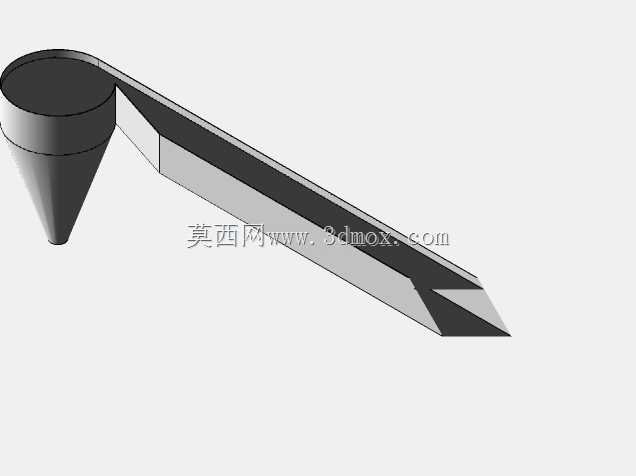

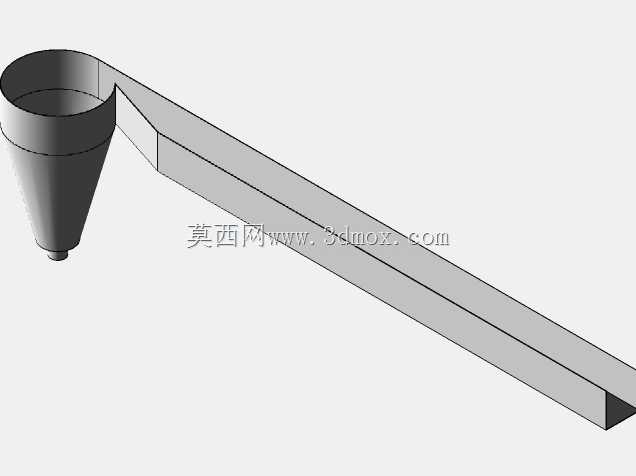

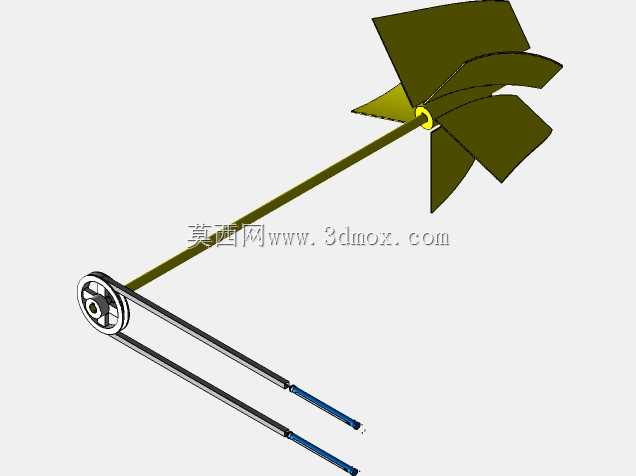

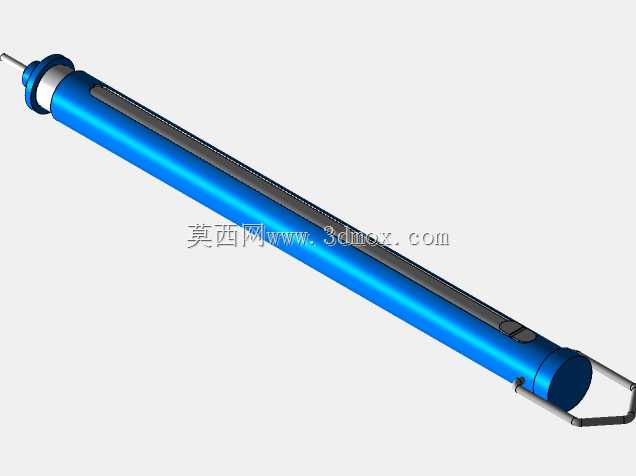

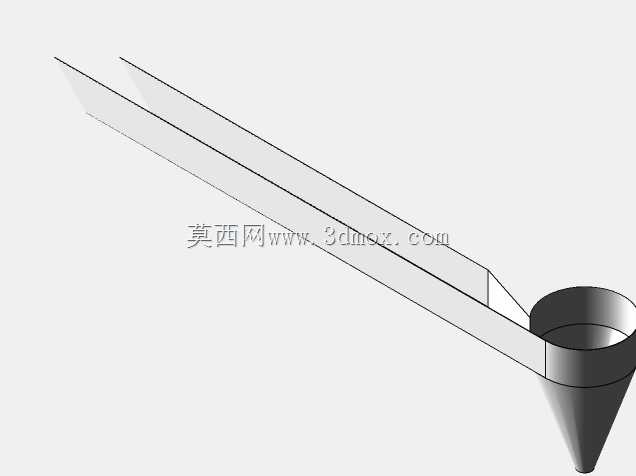

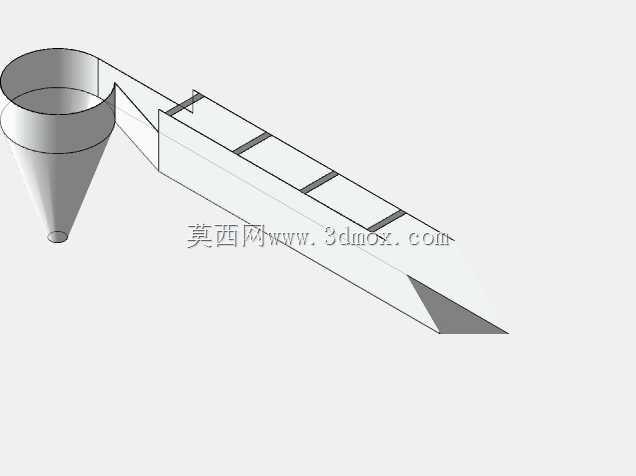

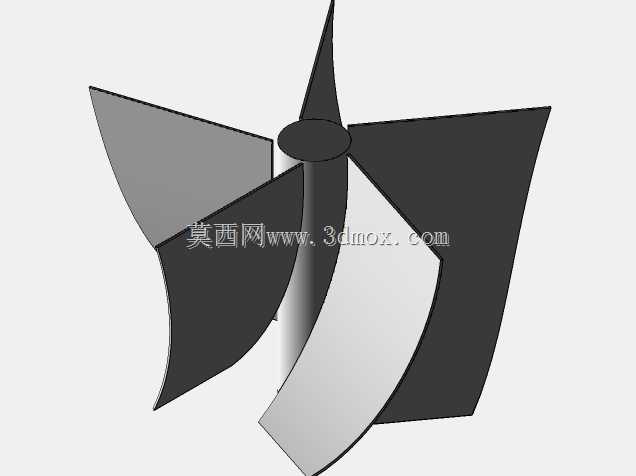

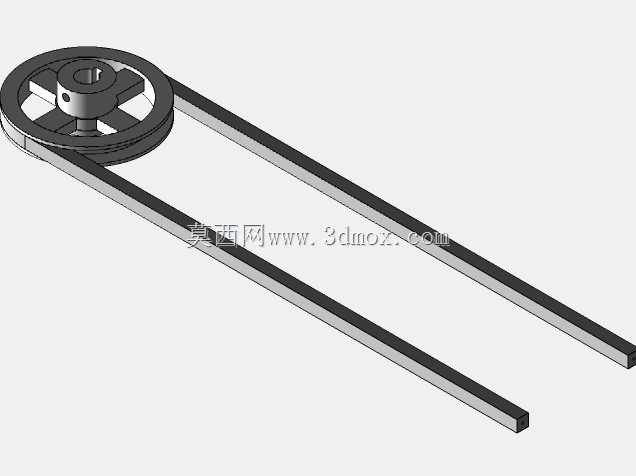

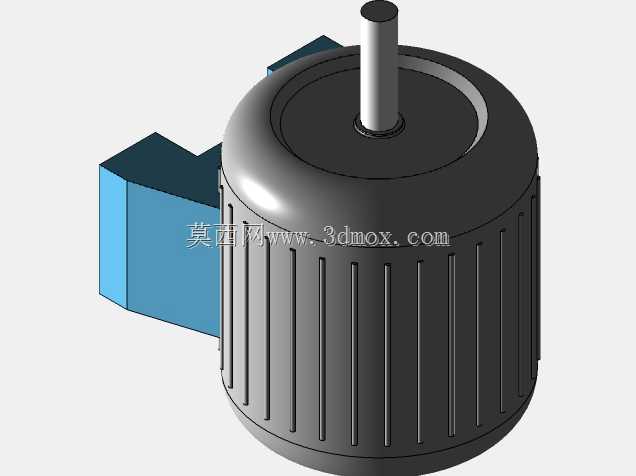

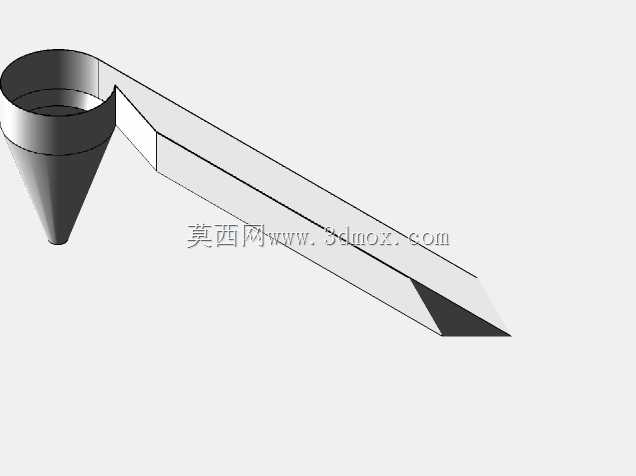

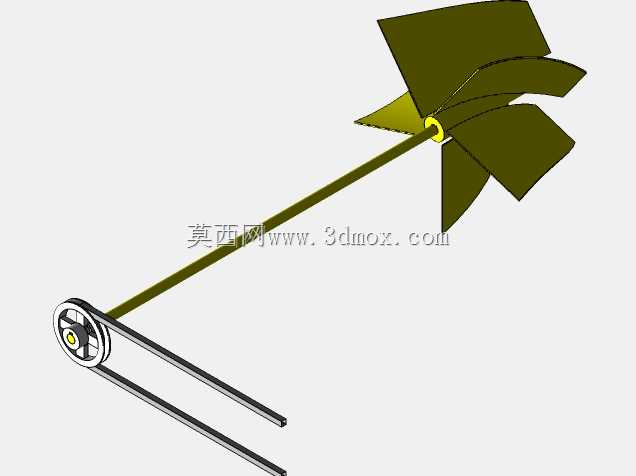

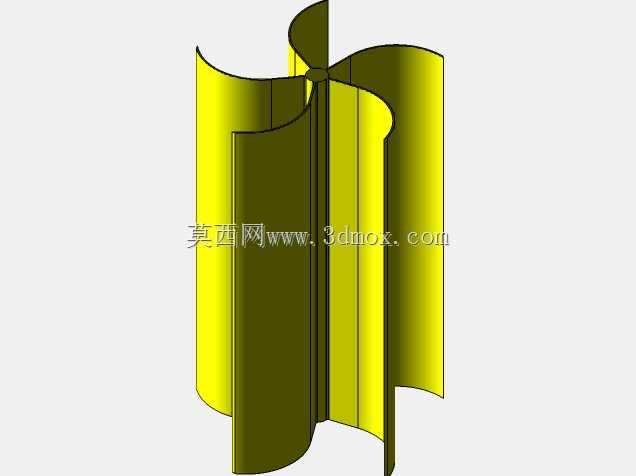

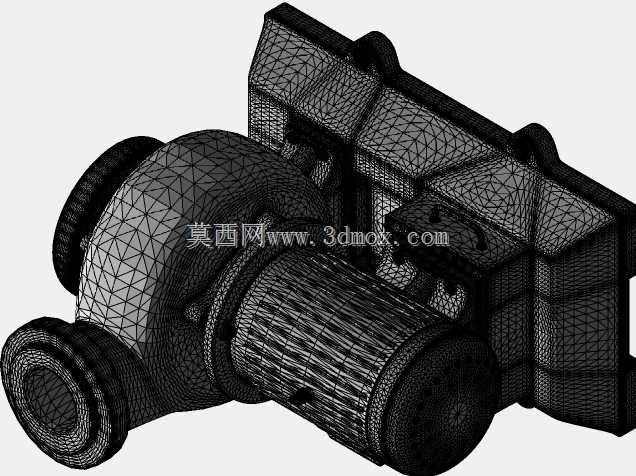

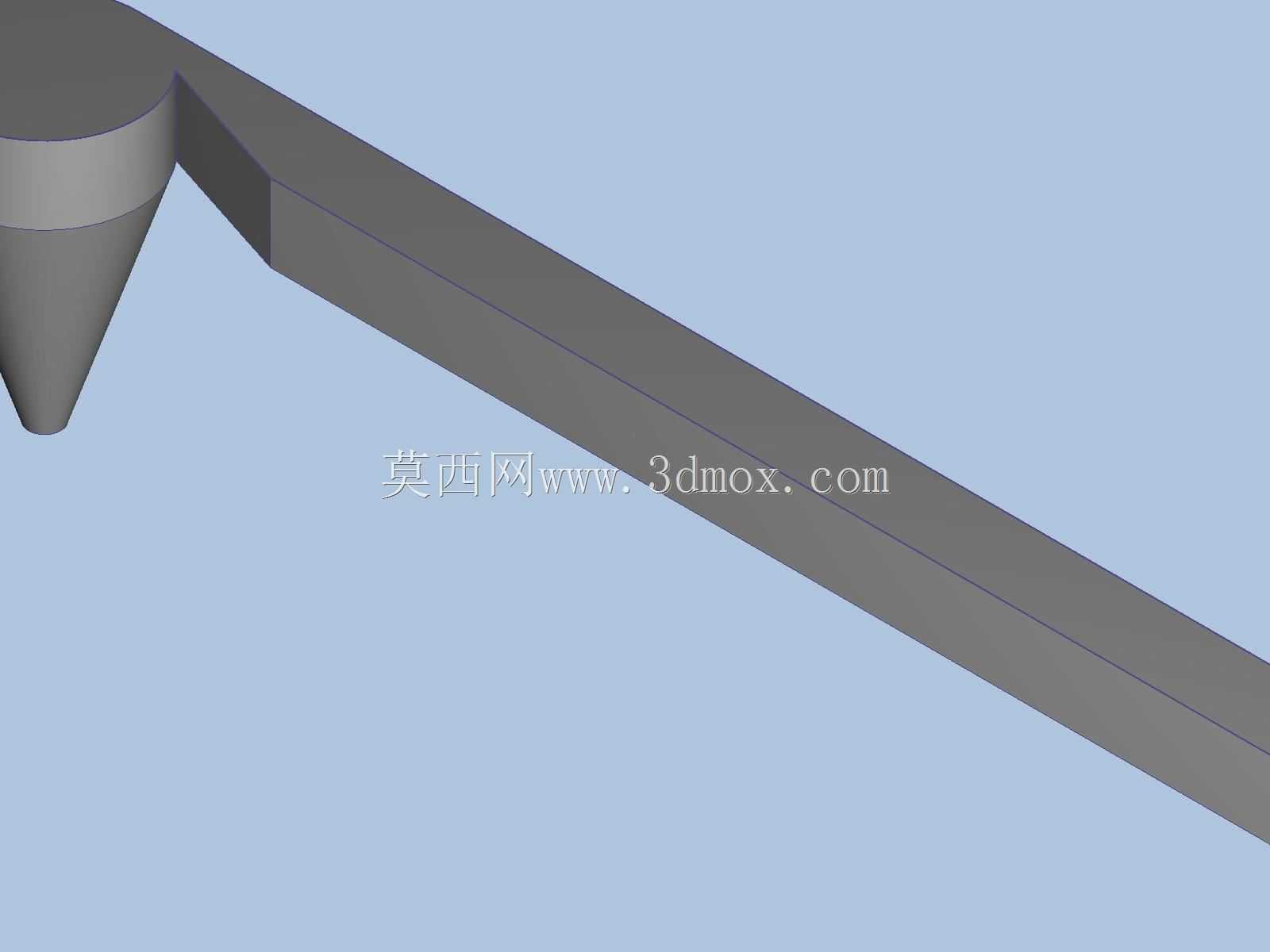

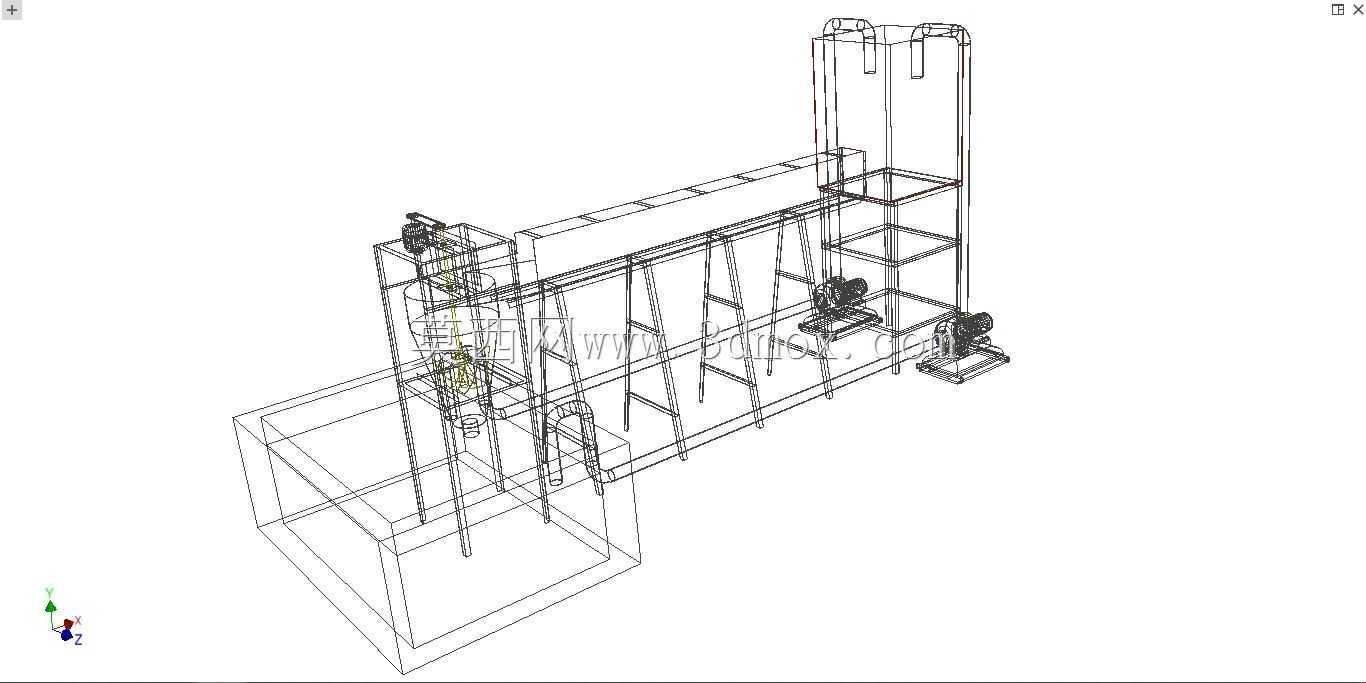

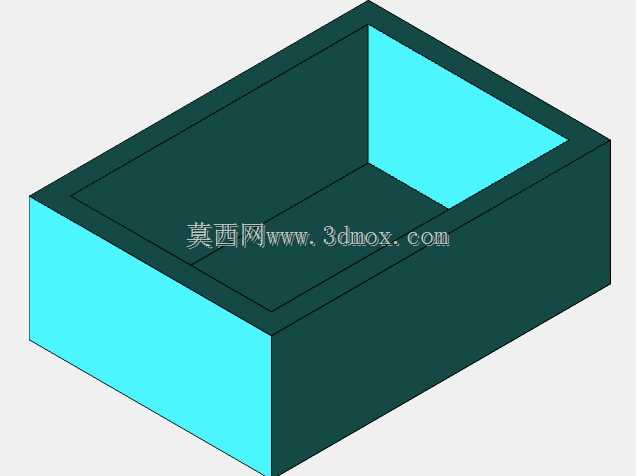

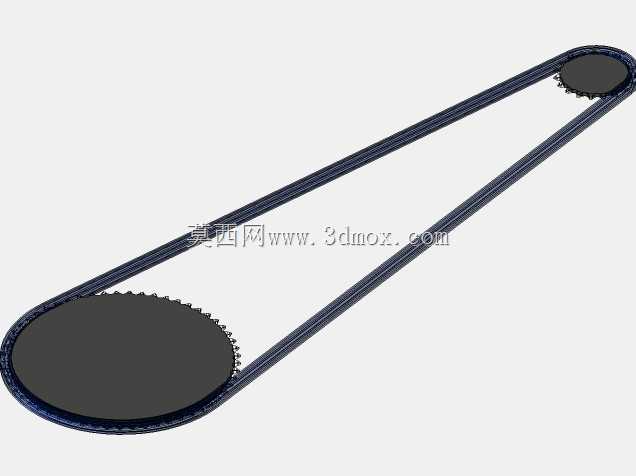

　　这套重力涡流水力装置主要面向小功率分布式水力发电场景，适配低水头、小流量的山区溪流、村落灌溉渠余压回收、小型水利设施配套的实验验证与小规模供电需求，可在无需高坝蓄水的条件下完成水能到电能的转换，相比传统冲击式、混流式水轮机组，对安装场地的地形要求更低，土建施工量更小，适合零散水资源的能源化利用。整套装置采用模块化框架式结构，底部设置开式储水水箱作为循环水源载体，水箱上方架设锥形涡流 basin 结构，水流通过侧边的输水管道进入锥形腔体后，在重力作用下形成稳定的中心涡流，直接冲击腔体内置的涡轮叶片带动转轴转动，转轴通过联轴器直连上方的发电机组件，省去了复杂的变速齿轮组结构，降低了传动环节的能量损耗。装置配套设置了循环水泵与输水管道、

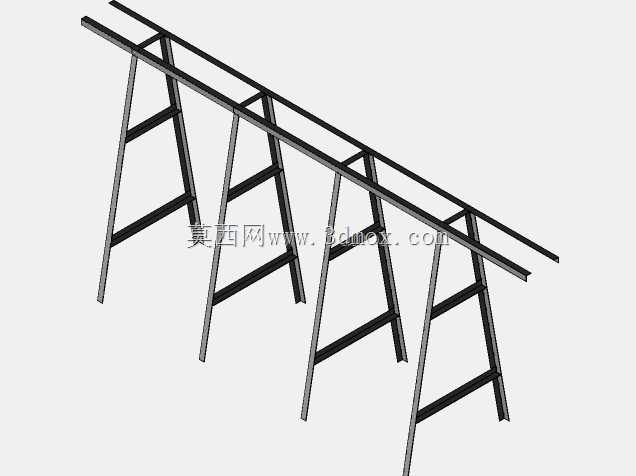

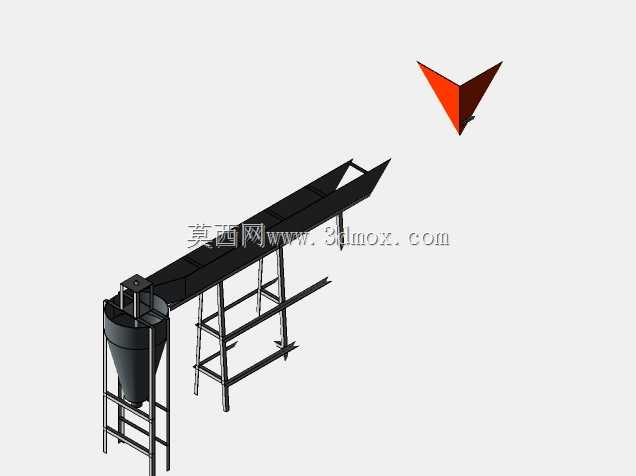

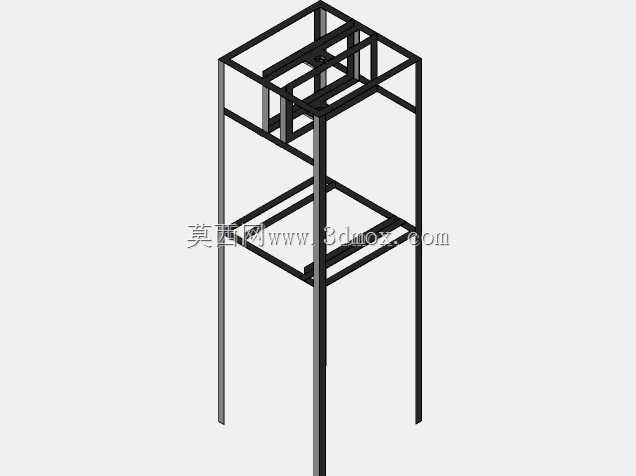

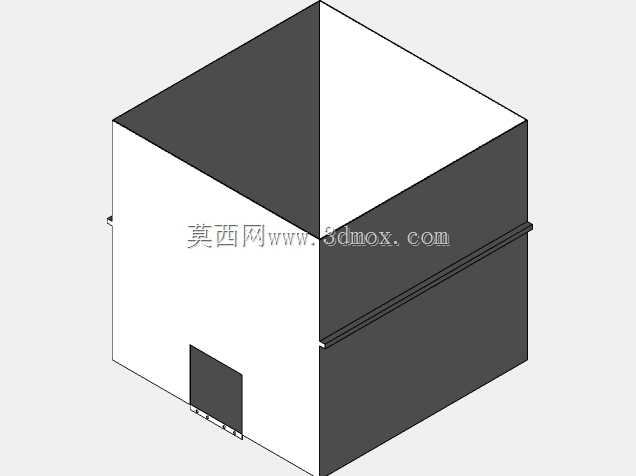

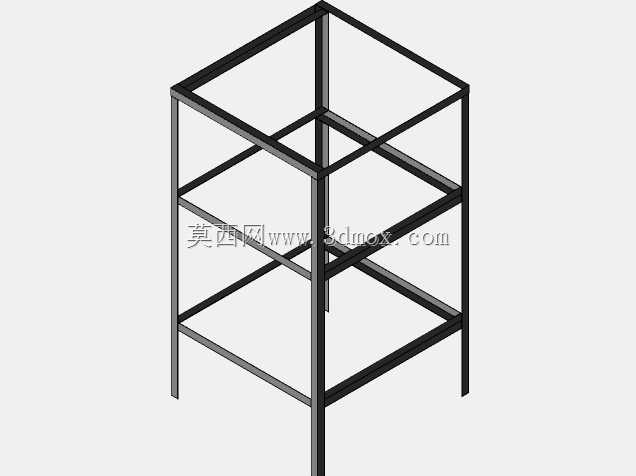

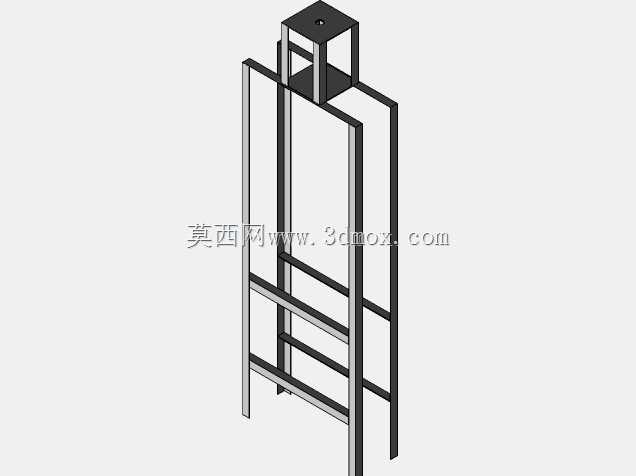

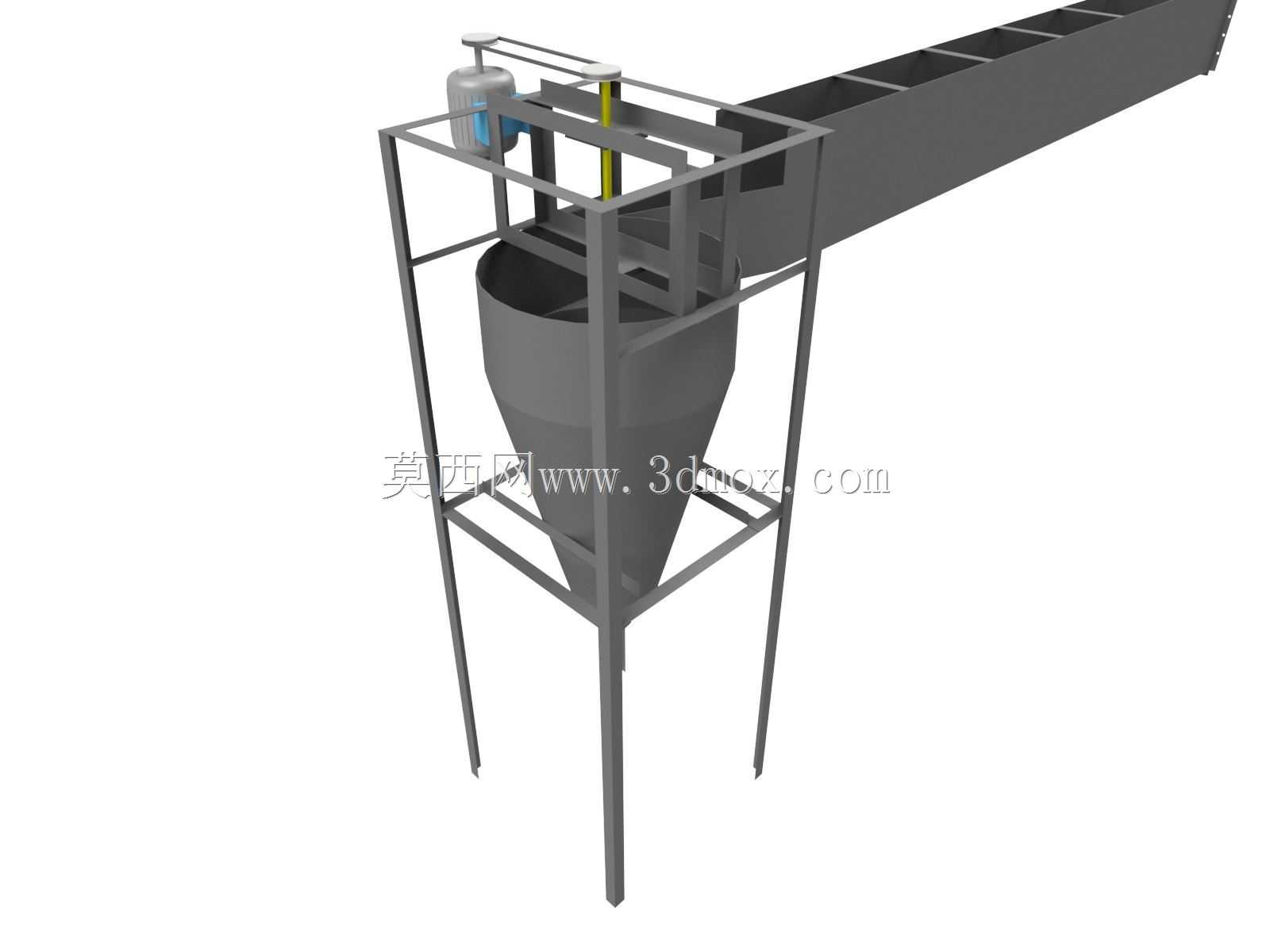

　　高位储水稳压腔，可在实验室环境下模拟不同水头、不同流量的来水工况，完成涡轮叶片型线优化、涡流流场稳定性测试、发电效率标定等一系列实验验证工作，无需依赖天然河道的现场测试条件，大幅缩短小型水力发电装置的研发迭代周期。从安装边界来看，整套装置采用方管焊接框架作为承载主体，所有部件均通过螺栓连接固定在框架基准面上，底部储水箱的长宽尺寸适配常规实验室操作台的摆放要求，高位储水腔的高度控制在室内常规层高允许的范围内，输水管道采用快装接头连接，可根据实验需求快速调整管道走向与进水角度，发电机与涡轮组件的安装位置预留了调整余量，可适配不同直径、不同叶片数量的涡轮替换测试。设计过程中重点考虑了涡流流场的稳定性控制，

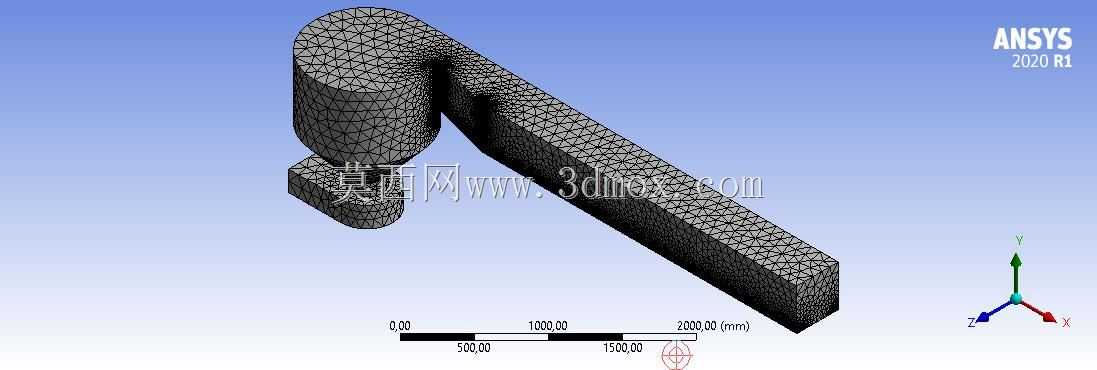

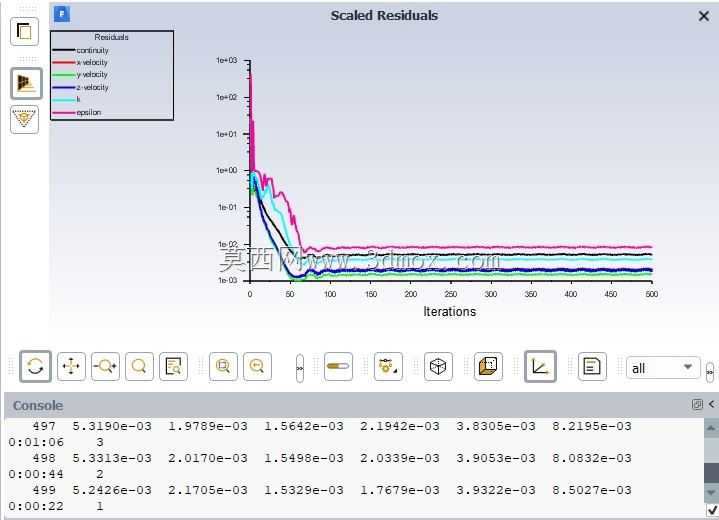

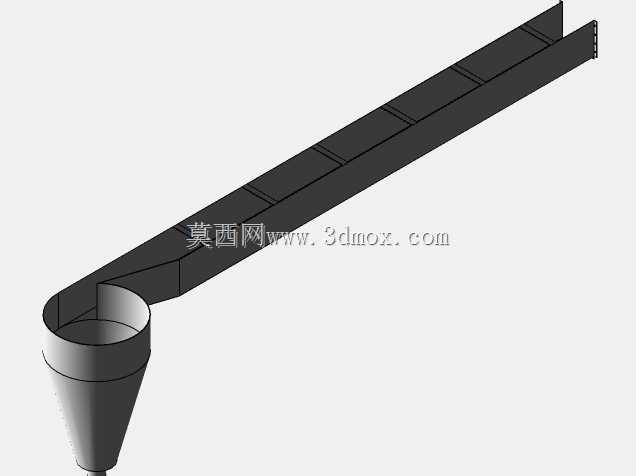

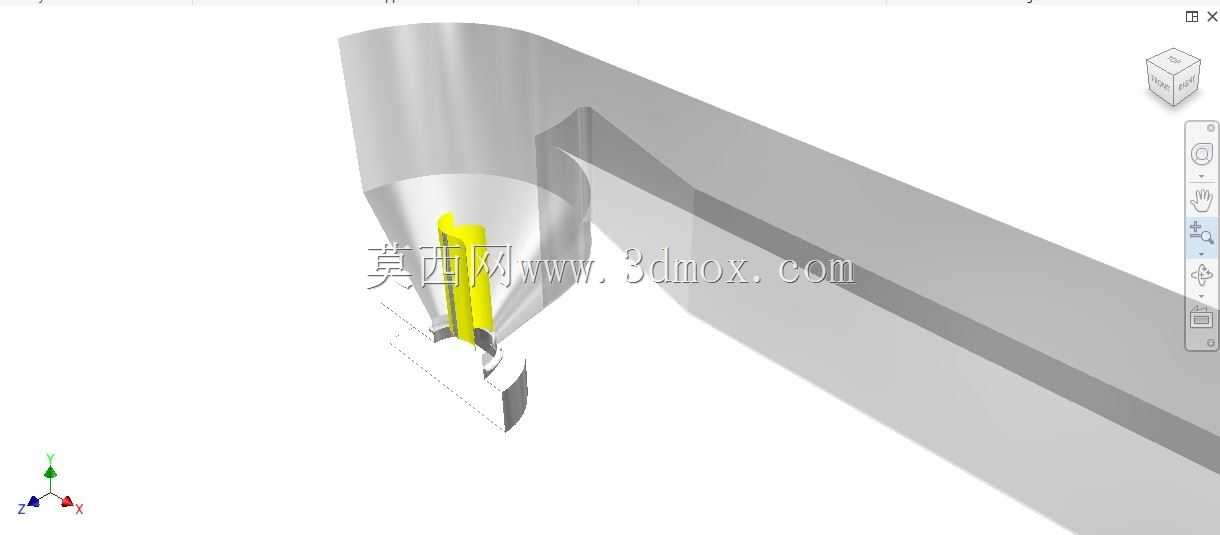

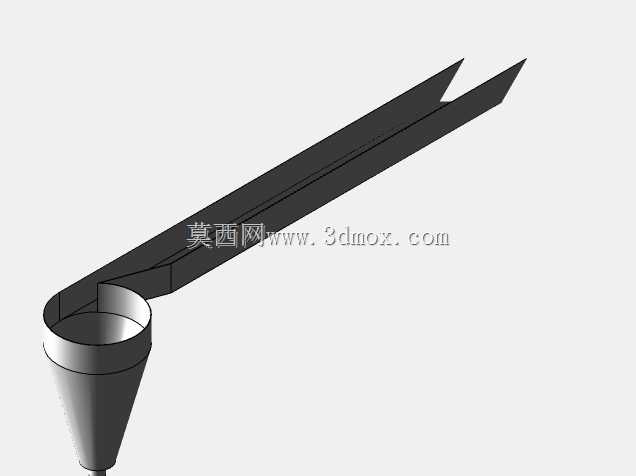

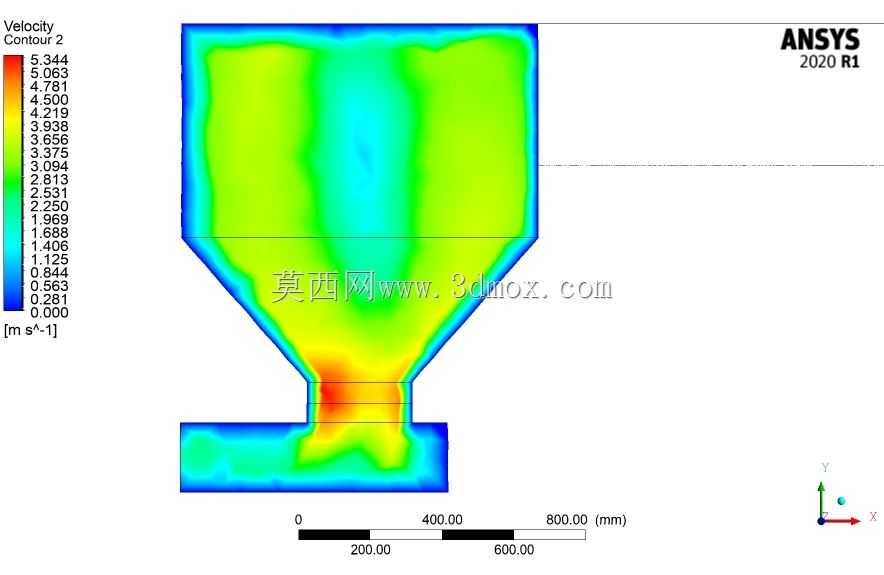

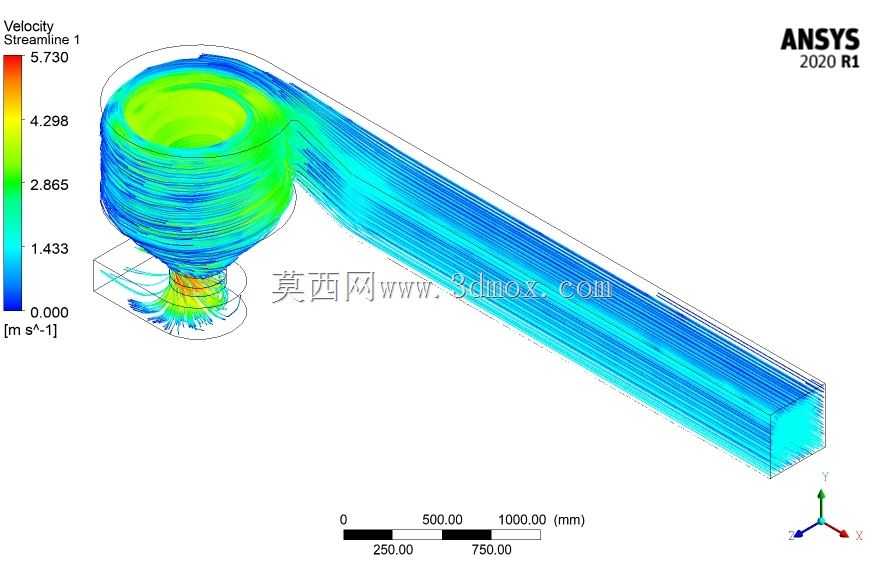

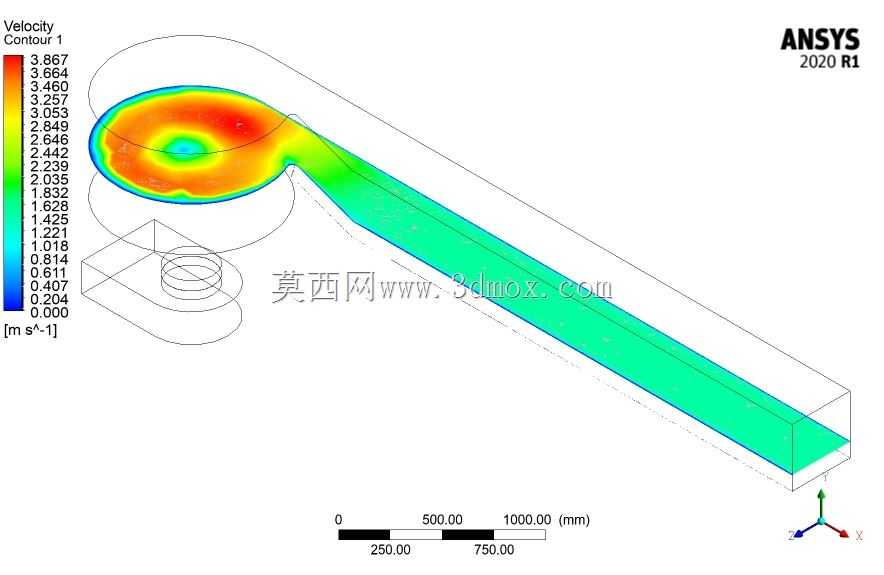

　　锥形腔体的锥角经过多轮流场仿真优化，可让进入腔体的水流在重力作用下形成连续稳定的空气芯涡流，避免水流紊流对涡轮叶片造成不均匀冲击，降低机组运行过程中的振动与噪音；框架底部设置了可调节支撑脚，可在不平整的安装地面上快速调平设备，保证涡流腔体的垂直度，避免因设备倾斜导致涡流形态偏移影响发电效率。整套装置的水路循环为闭环设计，实验过程中无需持续外接水源，仅需在初始阶段将储水箱注满即可完成长时间的连续测试，输水管道上预留了流量、压力检测接口，可方便外接传感器采集运行过程中的水力参数，为小型重力涡流发电技术的落地优化提供可靠的实验数据支撑。
