CA6140车床配套球面滚子轴承结构设计

　　在普通卧式车床的主轴传动系统中，轴承部件的选型与结构合理性直接决定了整机的加工精度、运行稳定性与重载工况下的使用寿命，CA6140车床作为国内机械加工车间普及率极高的通用加工设备，其主轴箱内的支承部件长期承受切削过程中的径向载荷、断续切削带来的冲击载荷，以及装夹偏差、轴系挠曲带来的不对中力矩，常规深沟球轴承或圆柱滚子轴承在这类存在角度偏差的重载工况下容易出现滚道偏磨、滚子边缘应力集中的问题，球面滚子轴承的调心特性恰好适配这类应用场景。

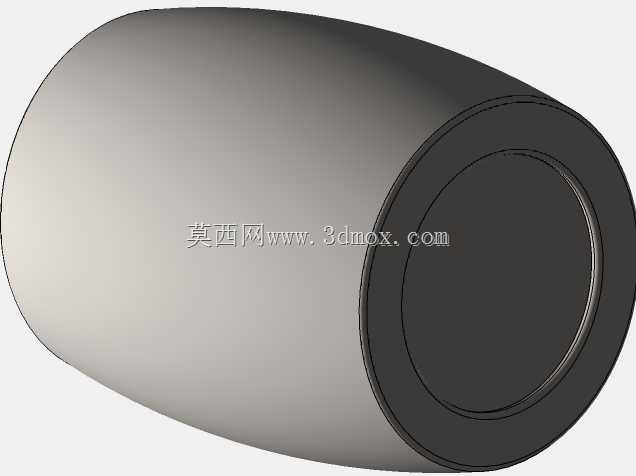

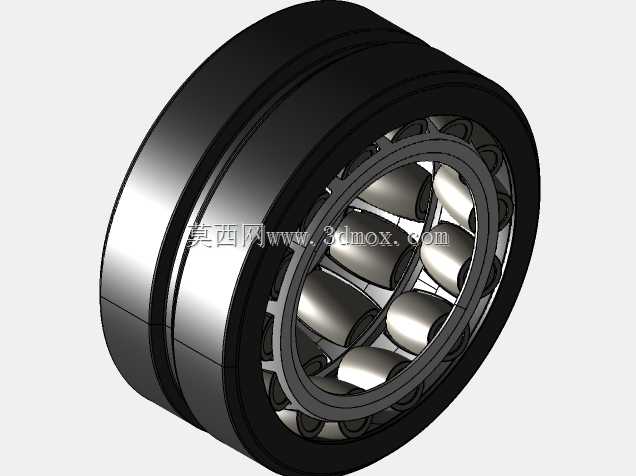

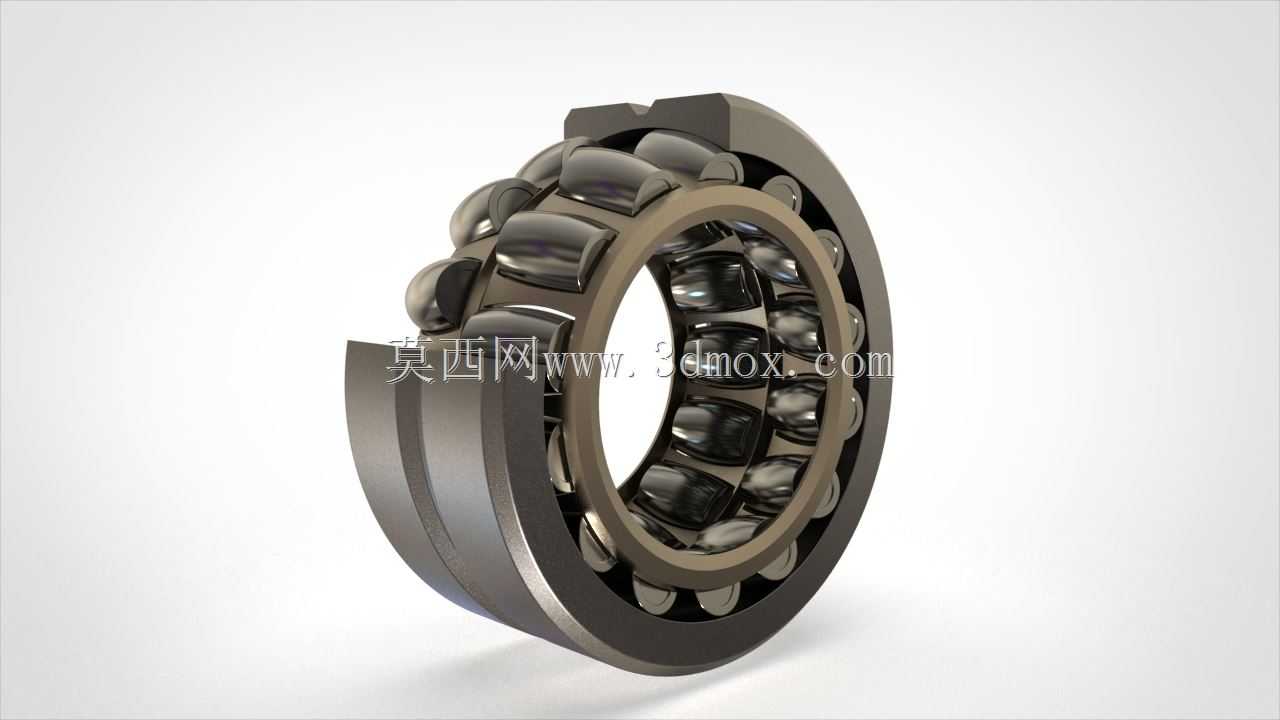

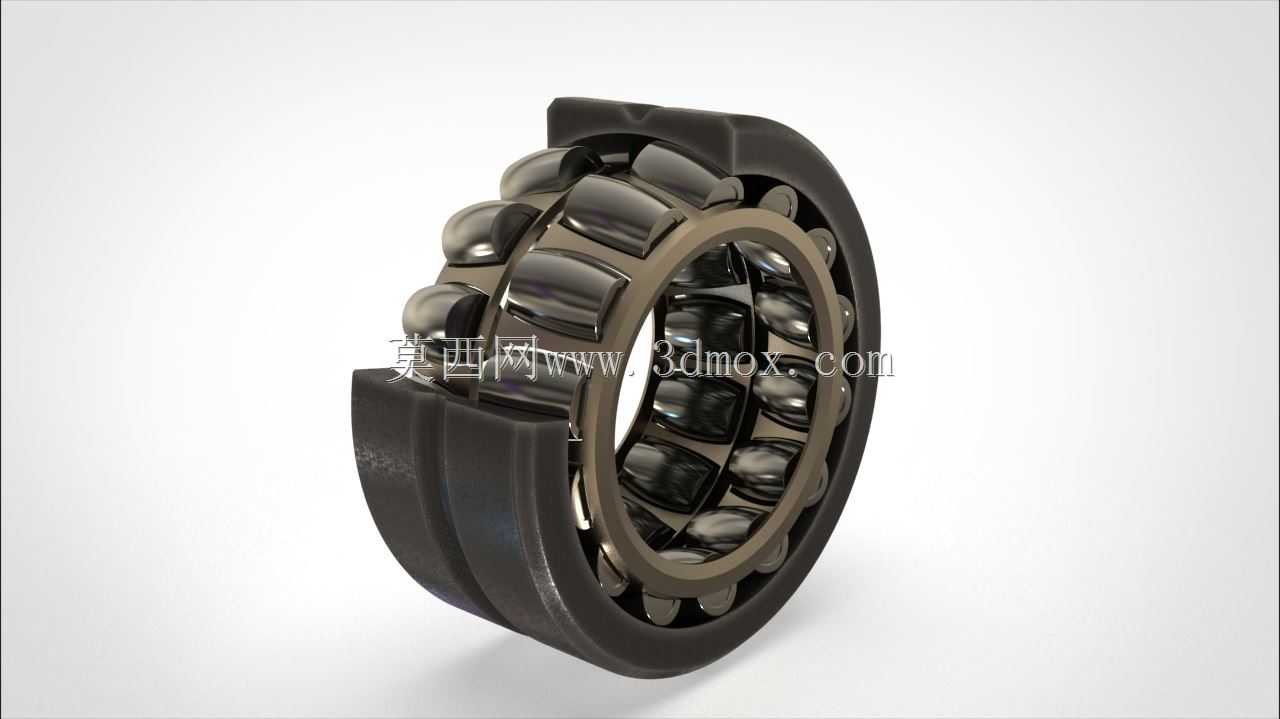

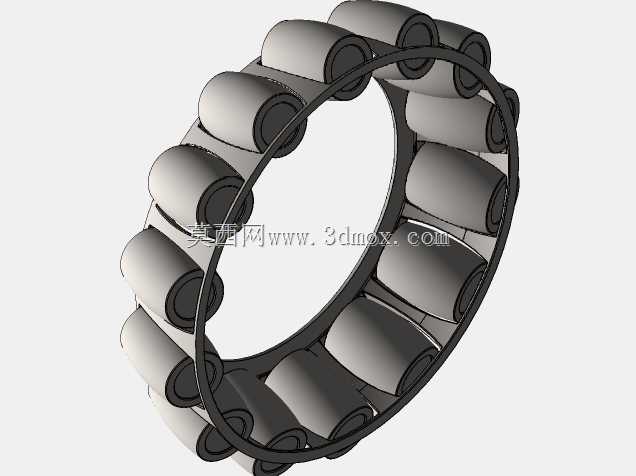

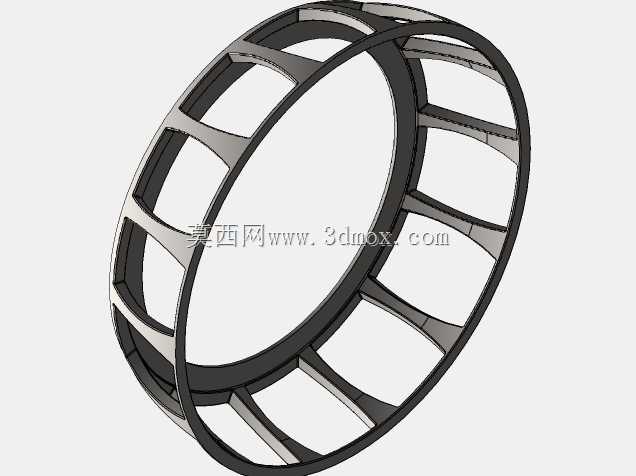

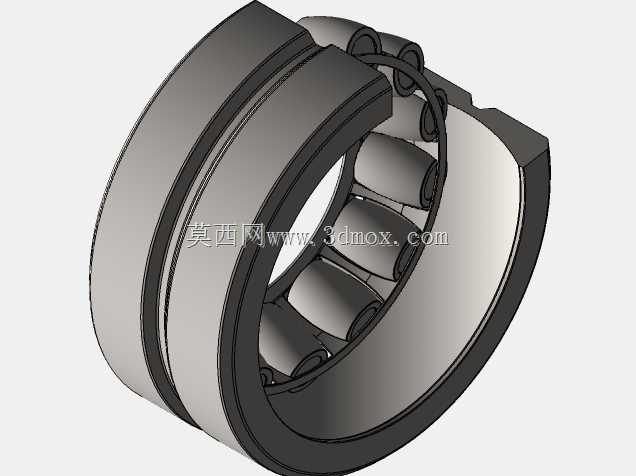

　　这款球面滚子轴承采用双列鼓形滚子设计，内圈带有双滚道，外圈滚道为内球面形，当主轴因切削受力产生挠曲变形，或是轴承座孔存在加工、装配带来的同轴度偏差时，滚子可沿球面滚道自动调整相对位置，不会出现卡滞或局部应力过载的情况，能在轴系存在0.5°-2°角度偏差的工况下保持稳定运转。从结构设计逻辑来看，建模过程中优先保证了滚子与滚道的线接触特性，鼓形滚子的母线修形量经过匹配计算，可让载荷沿滚子长度方向均匀分布，避免边缘接触带来的早期点蚀失效；保持架采用分体式冲压钢结构，兜孔间隙经过合理设定，既可以对滚子起到可靠的分隔引导作用，又能预留足够的润滑脂存储空间，降低高速运转时的滚子与保持架间的摩擦损耗。

　　从安装边界来看，这款轴承的内圈与主轴轴颈采用过盈配合，配合公差选取符合车床主轴的精度要求，外圈与主轴箱轴承座孔采用过渡配合，方便装配调整与后期维护更换；轴承的轴向定位依靠轴肩与孔肩实现，定位台肩的高度经过校核，既保证足够的轴向支撑强度，又不会干涉保持架的运转空间，同时预留了润滑通道的安装位置，可适配主轴箱的飞溅润滑或油脂润滑结构。在实际加工场景中，这类轴承不仅应用在CA6140车床的主轴支承位置，也可适配其他存在轴系挠曲、重载冲击的传动部位，比如车床进给箱的重载传动轴、溜板箱的传动输出轴等，能有效降低轴系加工装配的精度要求，提升整机的运行可靠性，减少设备维护周期内的轴承更换频次。建模过程中对滚道曲率、滚子凸度、保持架间隙等关键参数都做了符合机械设计手册的还原，可直接用于CA6140车床的维修测绘、结构改进参考，也可作为同类调心滚子轴承设计的建模参照，帮助结构设计人员快速理解双列球面滚子轴承的内部装配关系与尺寸配合逻辑。
