SK40刀柄规整收纳支架结构设计

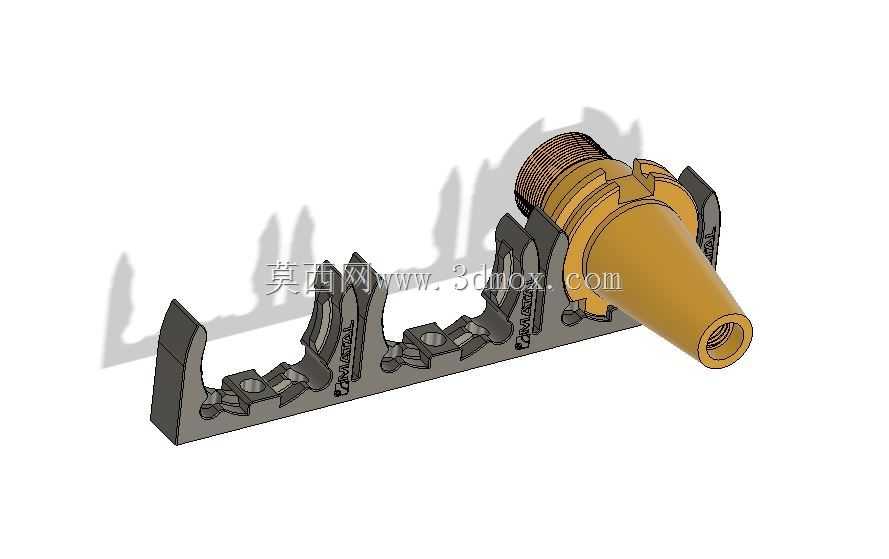

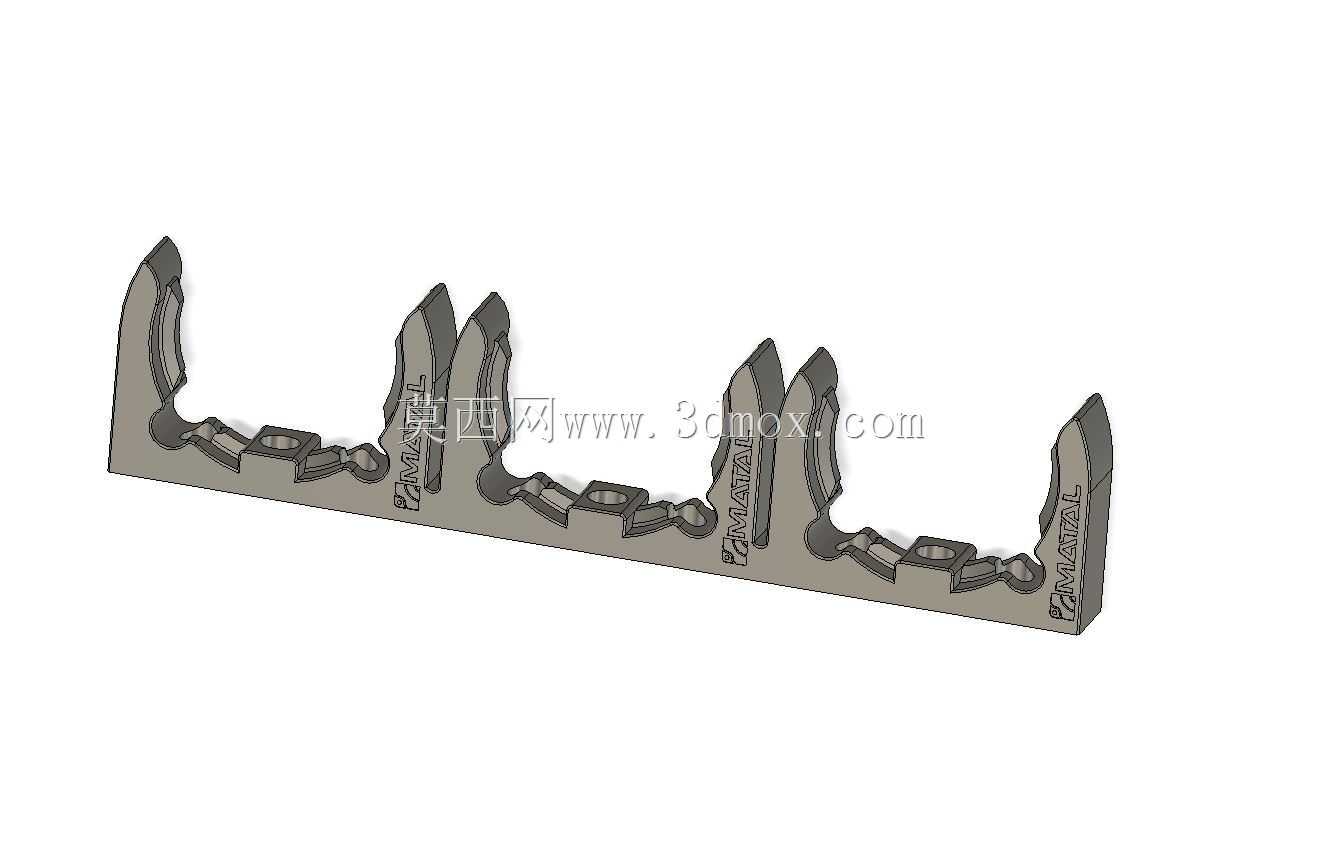

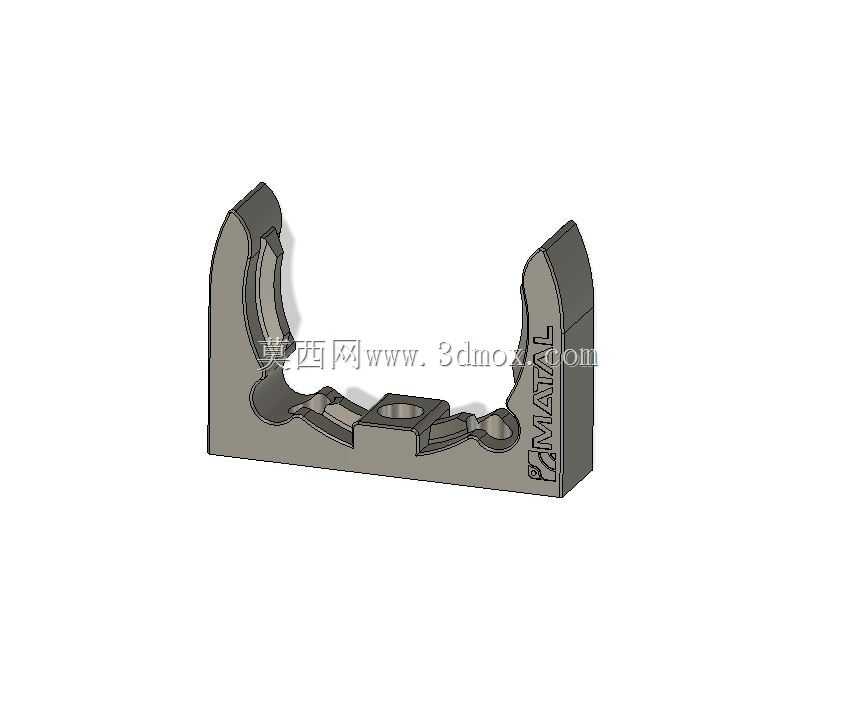

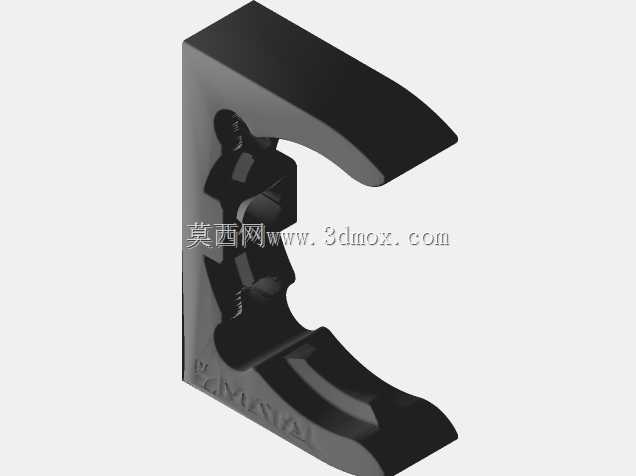

　　这款刀柄收纳支架主要面向机加工车间的刀具存储场景，解决SK40系列锥柄刀具零散摆放、磕碰损伤锥面、取用查找效率低的实际问题，结构设计上也预留了适配CAT40、BT40同锥度规格刀柄的兼容空间，可覆盖多数立式加工中心常用的40锥度刀柄存储需求。支架采用排式多卡位结构，每个卡位对应单支刀柄的锥柄定位轮廓，卡位轮廓按照刀柄锥度的外圆曲面做仿形贴合设计，放置时刀柄锥面自然卡入卡位，不会出现滚动、滑落的情况，相邻卡位的间距经过测算，既保证刀柄放置后不会相互磕碰拉钉、刃具部分，也尽可能压缩整体排布长度，提升空间利用率。设计时特意做了加厚的侧壁支撑结构，即使采用PLA材质做3D打印制作，填充率设置在15%左右也能获得足够的结构强度，

　　不需要额外添加支撑结构就能完成打印制作，打印时将标识面朝上放置即可，成型后表面无多余支撑残留，不需要做大量后处理就能直接投入使用。支架底部的轮廓尺寸适配车间常用的Lista系列工具柜抽屉的孔位排布，可以直接嵌入抽屉内做固定安装，也可以直接放置在工作台面、刀具架层板上使用，不需要额外做打孔固定。每个卡位的开口角度经过反复调整，既保证刀柄取放时的操作顺畅度，不会出现卡滞剐蹭刀柄涂层的问题，也能保证刀柄放置后处于稳定的倾斜姿态，锥柄上残留的切削液可以顺着锥面自然滴落，不会积存在卡位内部造成锈蚀。整体结构没有多余的装饰性设计，所有轮廓都围绕功能需求做优化，边角处做了小圆弧过渡处理，避免取放刀具时划伤操作人员手部，

　　支架侧面预留的标识区域可以标注对应卡位的刀柄规格、适配加工工序，进一步提升车间刀具管理的规整度。在实际加工场景中，这类收纳支架可以有效减少刀柄锥面因随意摆放造成的磕碰划伤，避免因锥面损伤导致的装夹精度下降、动平衡超标等问题，同时也能缩短操作人员换刀时查找对应刀柄的时间，减少无效作业时长。
