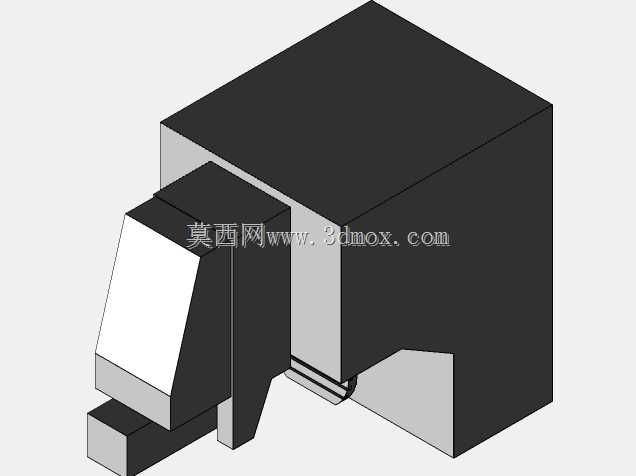

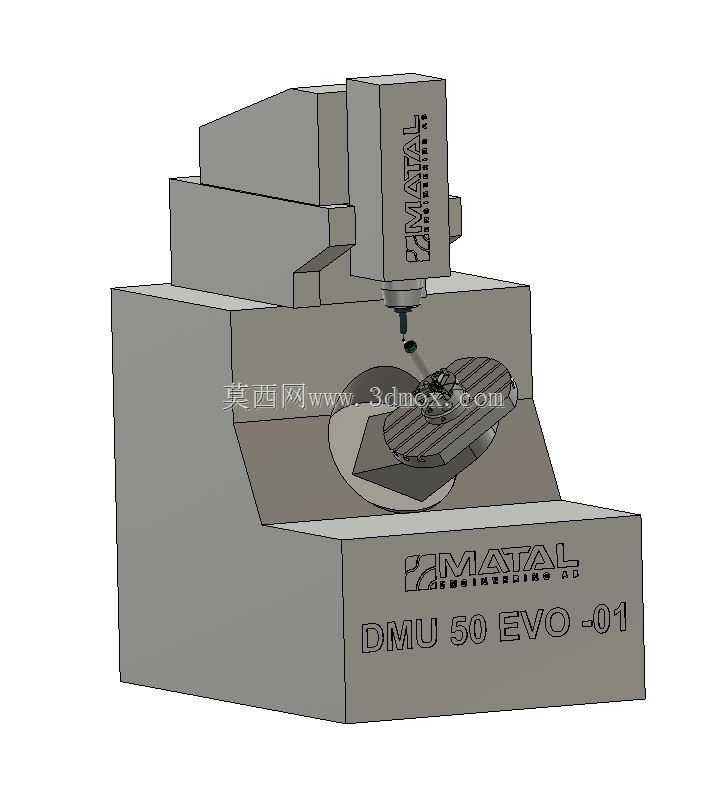

DMU50Evo五轴加工中心运动学仿真结构

　　该结构对应德玛吉DMU 50 Evo五轴加工中心的运动学仿真载体，在精密零部件加工场景中，这类设备主要承担复杂曲面类零件的多轴联动加工任务，覆盖航空航天结构件、精密模具型腔、医疗植入构件等对形位公差、曲面连续性要求极高的加工领域，可在一次装夹定位下完成铣削、钻削、镗削等多工序复合加工，大幅减少多次装夹带来的定位误差累积。从结构布局来看，该模型还原了设备经典的龙门式立柱加摇篮式回转工作台的配置，主轴单元搭载于立式滑枕结构上，可沿Z向完成进给运动，X、Y向进给分别由工作台横向滑座、纵向滑座实现，摇篮工作台可实现A轴摆动与C轴回转的双轴联动，各运动轴的行程边界、运动副连接关系完全匹配真实设备的安装与运行参数，

　　能够准确复现真实加工过程中各轴的运动干涉边界、刀具姿态调整范围。设计过程中重点梳理了各运动部件的层级约束关系，将主轴、滑枕、立柱、床身、回转工作台、摆动摇篮等部件按照真实设备的装配逻辑建立运动副连接，明确固定件与运动件的从属关系，匹配各轴的实际运动行程限位，避免仿真过程中出现超程运动的失真情况。床身采用整体式矿物铸件结构的形态还原，保证了模型结构刚度表现与真实设备一致，主轴端面到工作台面的距离、工作台回转直径、各轴快速移动的空间边界均按照真实设备的安装尺寸设置，可直接用于加工路径的前置仿真验证，提前排查加工过程中刀具与夹具、工件与机床结构的碰撞风险，也可用于数控系统的虚拟调试场景，验证多轴联动指令下的各轴运动协调性。

　　针对五轴加工中常见的RTCP功能验证、多轴后处理程序校验等需求，该运动学模型可准确还原刀具中心点的运动轨迹，匹配真实设备的运动学算法逻辑，在仿真环境中可直接加载加工程序运行，观察刀具切削姿态与工件的相对位置关系，验证G代码指令的正确性，减少真机试切带来的材料损耗与设备占用时间。模型中各运动部件的外形轮廓均按照真实设备的外罩、钣金结构还原，能够准确反映设备运行时的外部安全边界，可用于车间设备布局规划时的空间占位校验，确认设备安装所需的操作空间、维护空间是否满足现场要求，避免布局阶段出现设备间距不足、操作通道预留不够的问题。
