带自锁结构手动摇柄式绞盘设计

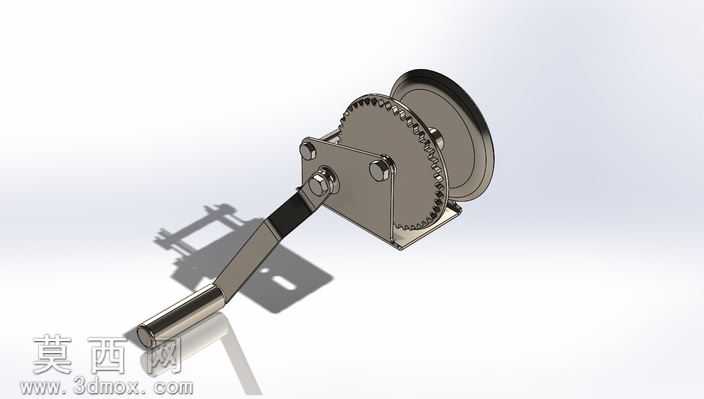

本作品为手动操作式绞盘三维设计模型，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，整体结构完全还原手动绞盘的真实机械逻辑。模型主体由机架侧板、传动齿轮组、棘轮自锁结构、卷筒、摇柄组件五大核心部分构成，建模过程中对每一处零件的配合公差做了模拟设定：机架采用双侧折弯钢板结构，通过螺栓紧固件实现刚性连接，建模时还原了钢板的折弯圆角、螺栓孔的沉头结构，保证零件可直接对接生产加工的工艺要求。传动部分采用渐开线圆柱齿轮啮合结构，大齿轮与卷筒同轴固定，小齿轮与摇柄转轴固连，建模时严格按照齿轮传动比参数绘制齿形轮廓，还原了齿轮啮合的侧隙与传动路径，可在软件中实现摇柄转动带动卷筒收卷的运动仿真。自锁结构采用棘轮棘爪设计，棘爪通过扭簧压紧在棘轮齿槽内，建模时还原了棘爪的摆动自由度与扭簧的预紧约束，模拟出绞盘承重时自动锁止、仅能单向收卷的安全特性，避免负载滑脱风险。摇柄组件采用弯折式金属握杆设计，握柄处做了滚花防滑结构建模，摇臂与转轴的连接部位设置了防松卡簧结构，还原手动操作时的施力逻辑。卷筒部分设计有挡边结构，可避免绳索在收卷过程中从侧边脱出，卷筒表面预留了绳索固定孔位，还原真实绞盘的绳索安装方式。渲染阶段采用金属材质赋予各零件：机架、齿轮、摇柄采用拉丝不锈钢材质，调整金属粗糙度与反射参数还原金属零件的哑光金属质感，棘爪、紧固件采用镀锌钢材质，通过明暗对比区分不同零件的材质差异；场景采用纯白背景搭配柔和环境光，添加软阴影效果突出零件的结构层次与装配关系，整体渲染效果清晰展现绞盘的内部传动逻辑与外部操作结构。设计思路围绕轻量化手动牵引需求展开，整体结构紧凑无冗余零件，在保证承重自锁安全性能的前提下尽可能缩小整体体积，适用于小型船舶牵引、轻型货物吊装、户外设备拖拽等场景，模型同时导出STEP/IGES通用格式，可兼容多数三维工程软件打开编辑，所有零件均为可编辑参数化特征，方便使用者根据实际负载需求调整齿轮参数、卷筒尺寸、摇柄长度等核心尺寸，完成个性化的绞盘结构改型设计。
