190x50规格充气式工业脚轮三维设计

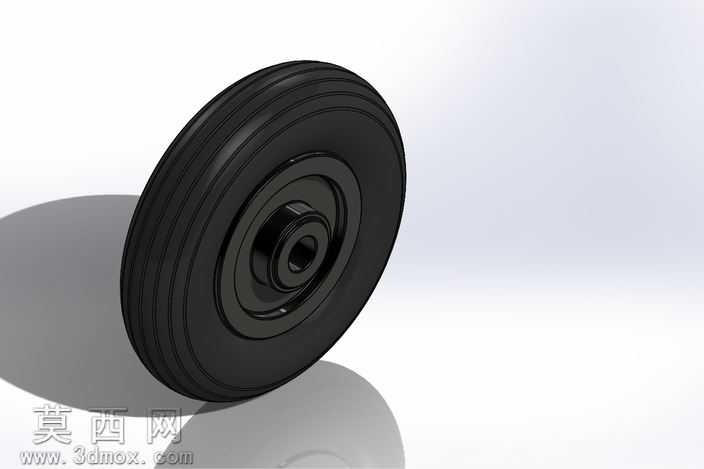

本模型为190x50规格充气式工业脚轮，建模过程依托SolidWorks平台完成全参数化设计，整体建模逻辑遵循从核心结构到外观细节的递进流程。首先构建轮毂核心装配基准，以中心安装轴孔为定位原点，通过旋转凸台命令生成塑料中心轮毂的基础基体，依次绘制轴承安装位、层级加强筋、轮辋卡接槽的截面轮廓，旋转生成实体后对安装孔位做同轴度约束，添加圆角特征消除应力集中棱角，还原塑料轮毂一体注塑成型的结构特征。轮胎部分采用扫描+放样组合命令建模，先绘制轮胎截面的弧形轮廓，沿轮辋圆周路径扫描生成基础胎体，再通过包覆命令刻画胎面的多道环形防滑沟槽，还原充气轮胎的胎纹细节，同时对胎唇与轮辋的卡接位置做过盈配合的结构处理，还原真实轮胎装配的贴合状态。材质渲染阶段，为塑料轮毂赋予哑光黑色工程塑料材质，调整表面粗糙度参数模拟注塑件的细微磨砂质感，添加轻微的环境反射效果还原塑料材质的光学特性；轮胎部分赋予黑色橡胶材质，调高表面漫反射权重、降低反光强度，模拟橡胶材质的哑光防滑特性，同时为胎面沟槽添加细微的凹凸纹理，提升渲染真实感。结构设计上，该脚轮额定最大负荷为110公斤，中心轮毂的层级加强筋结构可均匀分散承载压力，充气轮胎结构可在不平整路面起到缓冲减震作用，降低行走过程中的颠簸与噪音，中心轴孔适配标准安装轴件，可直接集成至各类轻型移动设备、工装推车、小型机具的行走机构中。建模过程中对所有配合面做了公差预留，轮胎与轮辋的卡接结构、轮毂与轴承的安装位均符合实际装配尺寸要求，整体模型无多余碎面、特征树逻辑清晰，可直接用于工程出图、运动仿真演示、产品选型展示等场景，渲染阶段采用影棚柔光环境，通过三点布光突出轮胎的曲面弧度与轮毂的层级结构，清晰呈现产品的外观特征与结构细节。
