游艇拖车配套用V型龙骨辊结构设计

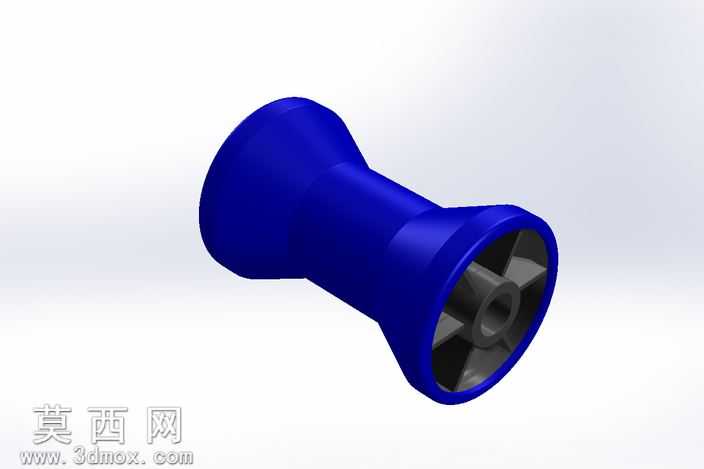

本作品为游艇拖车专用的V型龙骨支撑辊三维建模成果，建模阶段围绕游艇拖运场景的实际使用需求展开，首先针对龙骨接触支撑的受力特性，确定了辊体两端外扩、中部收窄的V型轮廓造型，确保与游艇底部龙骨的弧面形态形成贴合支撑，避免拖运过程中艇体出现滑移、磕碰损伤。建模过程中先绘制辊体的轴向截面轮廓草图，通过旋转凸台命令生成辊身的基础实体，辊身外表面做光滑过渡处理，无尖锐棱角，防止接触时刮伤艇体的防护涂层。针对辊体端部的安装连接结构，采用放射状加强筋设计，在辊体的安装端内腔均匀布置六条径向加强筋，筋条与中心安装轴套连为一体，既保证了辊体整体的结构强度，能够承载游艇龙骨部位的集中压力，又通过中空加筋的结构有效降低了零件自重，减少拖车行驶过程中的非必要负载。材质设定上，辊身主体选用高耐磨蓝色工程塑料材质，渲染时赋予材质均匀的哑光蓝色质感，还原实际产品的橡塑材质视觉特征，内部加强筋与中心轴套部分选用深灰色硬质工程塑料，区分不同功能部位的材质差异，同时通过光影渲染突出辊体表面的光滑质感与内腔筋条的结构层次。结构设计上充分考虑辊体的转动灵活性需求，中心轴套的内孔尺寸与拖车的安装转轴做适配设计，预留合理的转动配合间隙，保证辊体能够随艇体上下拖移动作顺畅转动，减少拖运过程中的摩擦阻力。整体建模过程严格遵循实际零件的尺寸比例，成品尺寸为130x60mm，完全匹配小型游艇拖车的龙骨支撑位安装要求，各部位的壁厚、筋条厚度都经过结构合理性校验，既满足注塑成型的工艺要求，又保证使用过程中的抗冲击、耐磨损性能，能够适应水岸拖车作业的潮湿、多泥沙使用环境，避免长期使用出现结构变形、转动卡滞的问题。
