船用拖车实心橡胶支撑轮结构设计

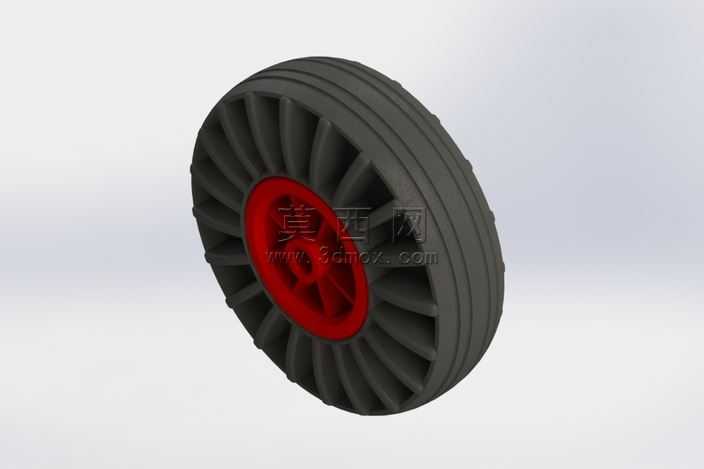

本模型采用SolidWorks进行全参数化三维建模，整体围绕船上拖车的支撑承载需求展开设计，完整还原了250x75mm规格实心支撑轮的全部结构细节。建模过程中首先对轮毂部分进行特征构建，采用塑料材质轮毂的放射状辐条结构，通过圆周阵列命令快速生成均匀分布的辐条支撑结构，既保证轮毂的结构强度，又合理控制部件自重，轮毂中心预留标准安装轴孔，可与拖车支架的转轴结构直接适配，安装位的尺寸公差按照船用拖车的通用装配标准设定，确保实际生产中的装配兼容性。轮胎部分采用实心橡胶结构建模，摒弃充气轮胎的复杂内腔设计，针对船上拖车的使用场景，胎面设计多道平行防滑沟槽，通过拉伸切除命令生成连续的胎纹结构，提升轮体在湿滑船面、坡道场景下的抓附能力，避免拖车移位打滑；橡胶材质的参数设置兼顾弹性与耐磨属性，渲染阶段调整材质的粗糙度、反光度参数，还原实心橡胶哑光、略带弹性质感的外观效果，轮毂部分则赋予工程塑料的材质属性，通过红黑配色区分轮毂与轮胎结构，渲染输出的效果图清晰展现部件的装配关系与外观特征。整体设计充分考虑船用场景的使用需求，实心橡胶结构无需维护充气，可适应海边高盐高湿的使用环境，避免充气轮胎易扎破、漏气的问题，放射状辐条的轮毂结构在保证承重能力的同时减少材料用量，降低部件整体重量，轮体的圆角过渡处理全部按照机械加工的工艺要求设定，避免尖锐棱角带来的应力集中问题，所有配合面的尺寸均经过参数校核，确保轮体转动顺畅无卡滞，可直接用于船用拖车的配套设计、生产参考以及相关教学演示场景。
