双槽AA电池卧式插装固定座结构设计

　　日常做消费电子、小型工控板卡的结构设计时，电池供电的后备电源固定结构是很容易被忽略但直接影响整机可靠性的部分，这款双槽AA电池座就是针对卧式插装场景做的成熟结构方案。从实际应用场景来看，这类结构常被用在嵌入式工控主板后备RTC供电、小型手持检测设备主电源仓、家用智能小家电供电舱、低功耗物联网终端供电位等位置，适配两节五号干电池或者同尺寸镍氢充电电池的安装固定，不需要额外做电池仓的壳体开模，直接将该座体焊接在PCB板上就能完成供电位的结构搭建，能大幅缩短小批量产品的结构开发周期。

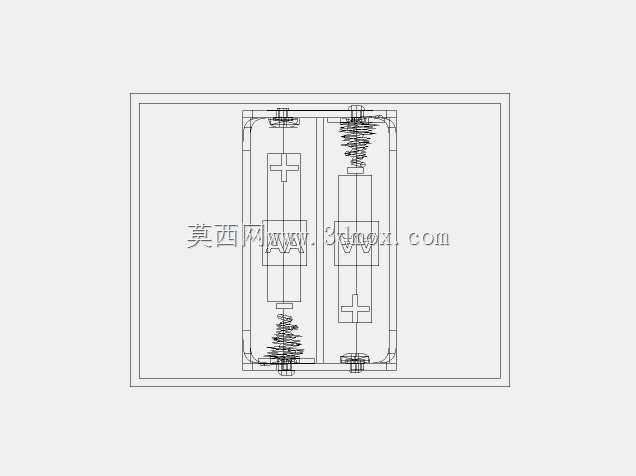

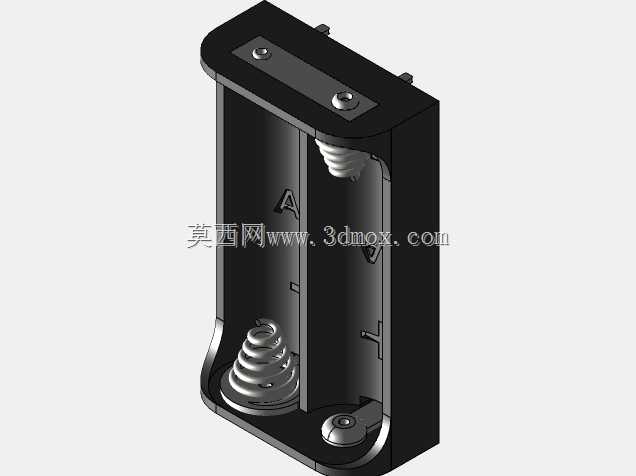

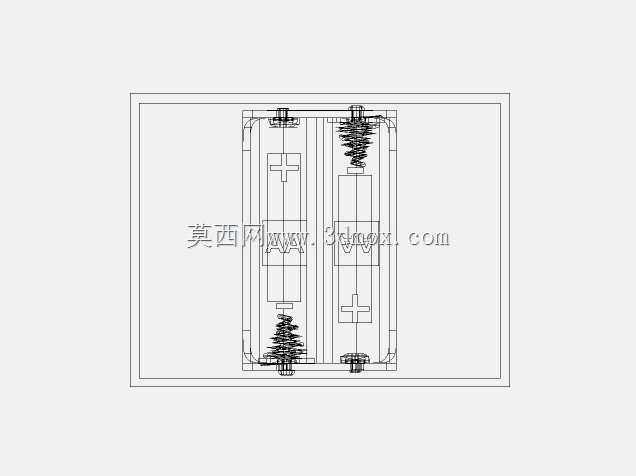

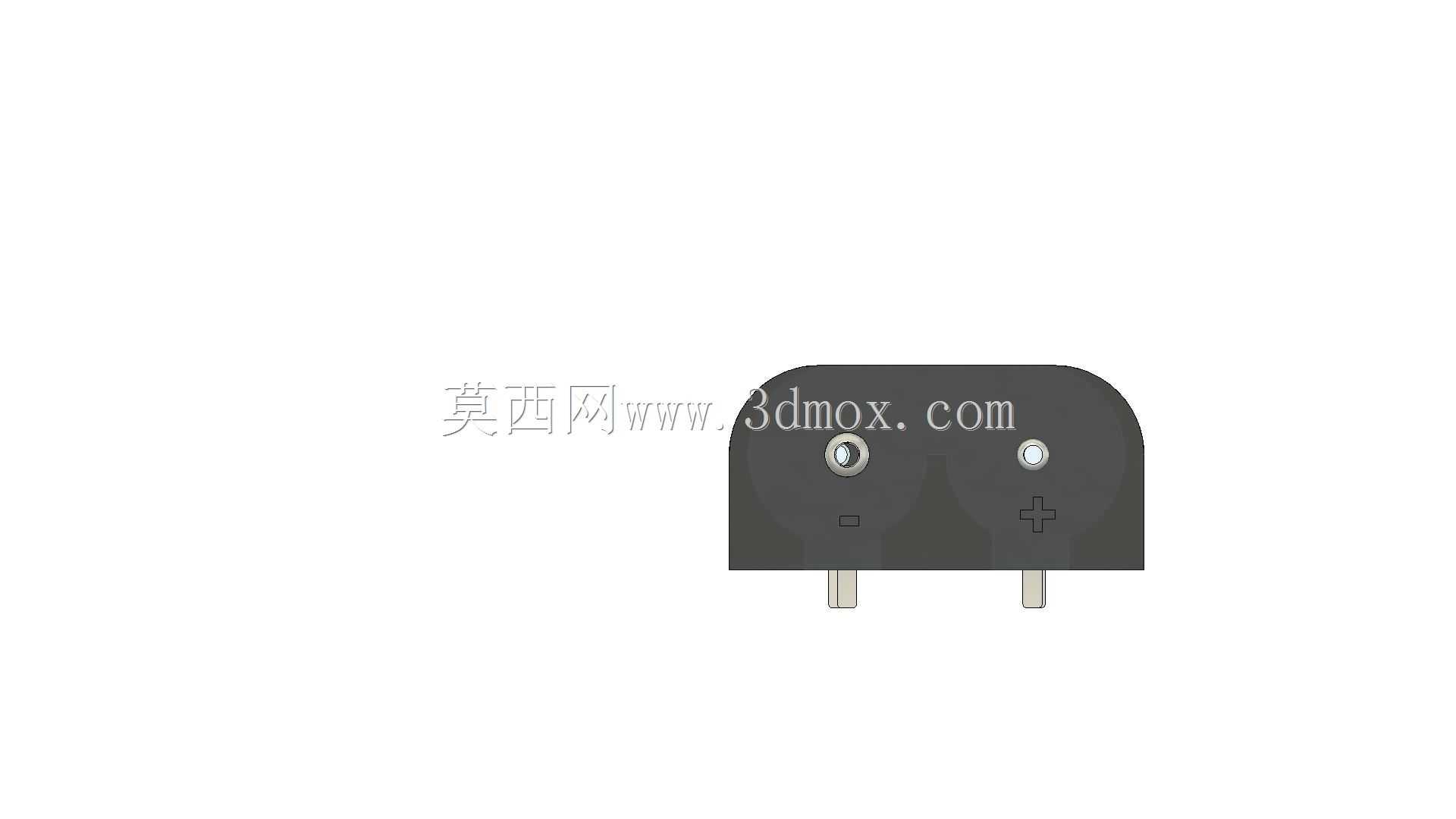

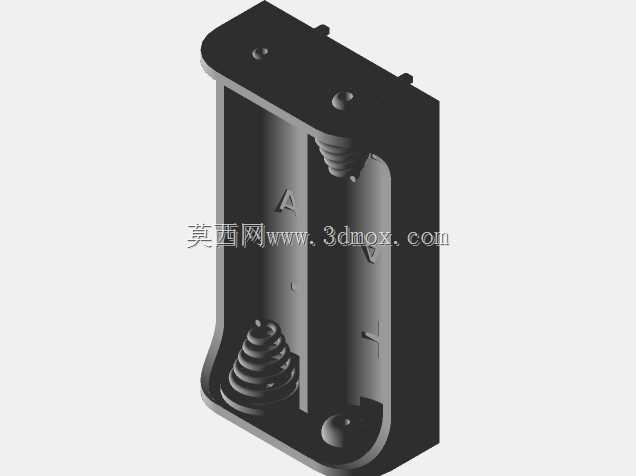

　　从功能特性上看，座体内部做了两个独立的电池容置槽，槽体侧壁做了微凸的限位筋，电池装入后不会出现径向窜动，避免设备受振动、跌落冲击时电池移位导致的接触不良。两端的接触结构做了差异化设计，正极端采用铆接固定的金属凸点接触片，接触电阻低且定位精准，负极端采用螺旋式压缩弹簧，能适配电池长度的公差波动，哪怕是不同厂商生产的AA电池存在细微长度差，弹簧的压缩行程都能保证电极始终紧密贴合，不会出现断电问题。座体底部伸出两个直插式焊针，焊针的位置间距符合通用PCB布线的孔位规范，焊接后焊针既能完成电路导通，也能承担整个电池座的固定受力，不需要额外增加螺丝固定位，节省板上安装空间。

　　设计思路上，整个座体采用阻燃绝缘工程塑料作为基座材质，绝缘性能满足低压直流供电的安规要求，阻燃等级适配消费电子、工控设备的常规防火要求，槽体内部的极性标识做了凹陷式模印，不会因为长期摩擦出现标识磨损，装配时操作人员能快速识别电池安装方向，减少装反的概率。座体的边角都做了R1.5以上的圆角处理，没有尖锐毛刺，装配过程中不会划伤操作人员的手部，也不会刮伤周边的线材。

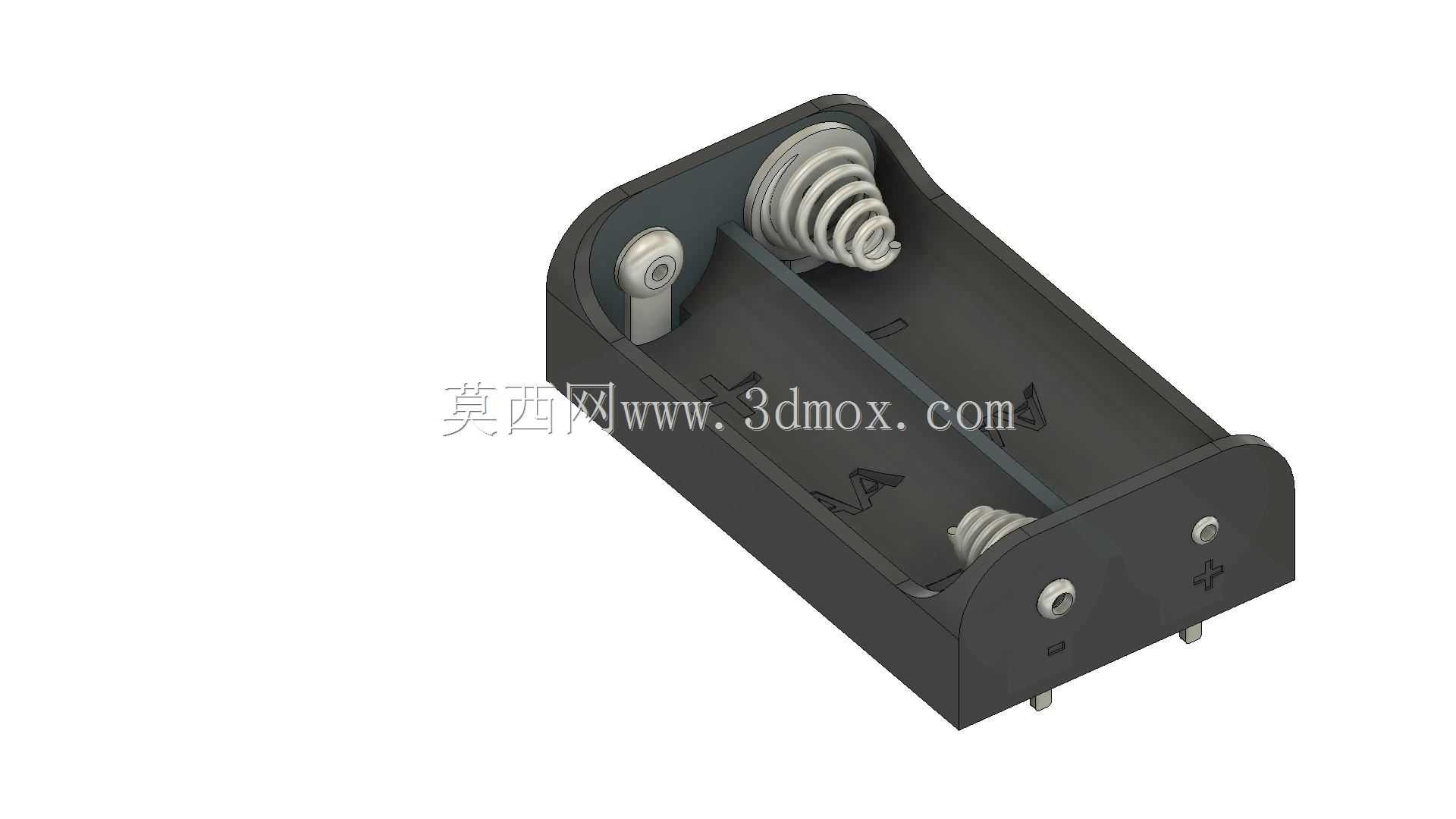

　　从安装边界尺寸来看，该电池座为卧式布局，整体高度远低于立式电池座，适合对设备厚度有要求的薄型设备安装，座体的长度方向刚好容纳两节AA电池并排摆放，宽度方向预留了弹簧压缩的活动余量，不会和周边的电容、接插件等板上元件产生结构干涉。焊针伸出基座底部的长度符合常规波峰焊的工艺要求，过炉焊接时不会出现虚焊、掉件的问题，座体底部和PCB表面预留了0.3mm的间隙，能避免焊接时助焊剂残留堆积在基座底部导致的绝缘隐患。实际选型使用时，只需要按照座体的安装孔位在PCB上预留对应过孔，在板上划定对应的禁布区，就能直接适配使用，不需要对结构做二次修改，结构可靠性经过多类终端产品的长期验证，能适应-20℃到60℃的常规工作环境温度范围，电极金属件做了镀镍防锈处理，长期使用不会出现氧化锈蚀导致的接触不良问题。
