八通路集成式气动分流歧管结构设计

　　在气动控制系统的管路布局作业中，多通路气路分流一直是现场布线的核心痛点，零散的三通、四通接头拼接不仅会占用大量安装空间，接头处的泄漏点也会随通路数量增加呈线性上升，后期运维排查故障的难度也会大幅提升，这款八端口气动歧管正是针对这类场景开发的集成式气路分配部件。从实际应用场景来看，这类歧管普遍部署在自动化生产线的气动阀组安装区、小型气动设备的气源分配端、多工位气动工装的气路汇总节点，能够将单路输入的压缩空气均匀分配至八个独立输出气路，直接替代传统零散接头拼接的分流方案，大幅压缩气路安装所需的空间，同时减少管路接头数量，降低压缩空气泄漏的概率。

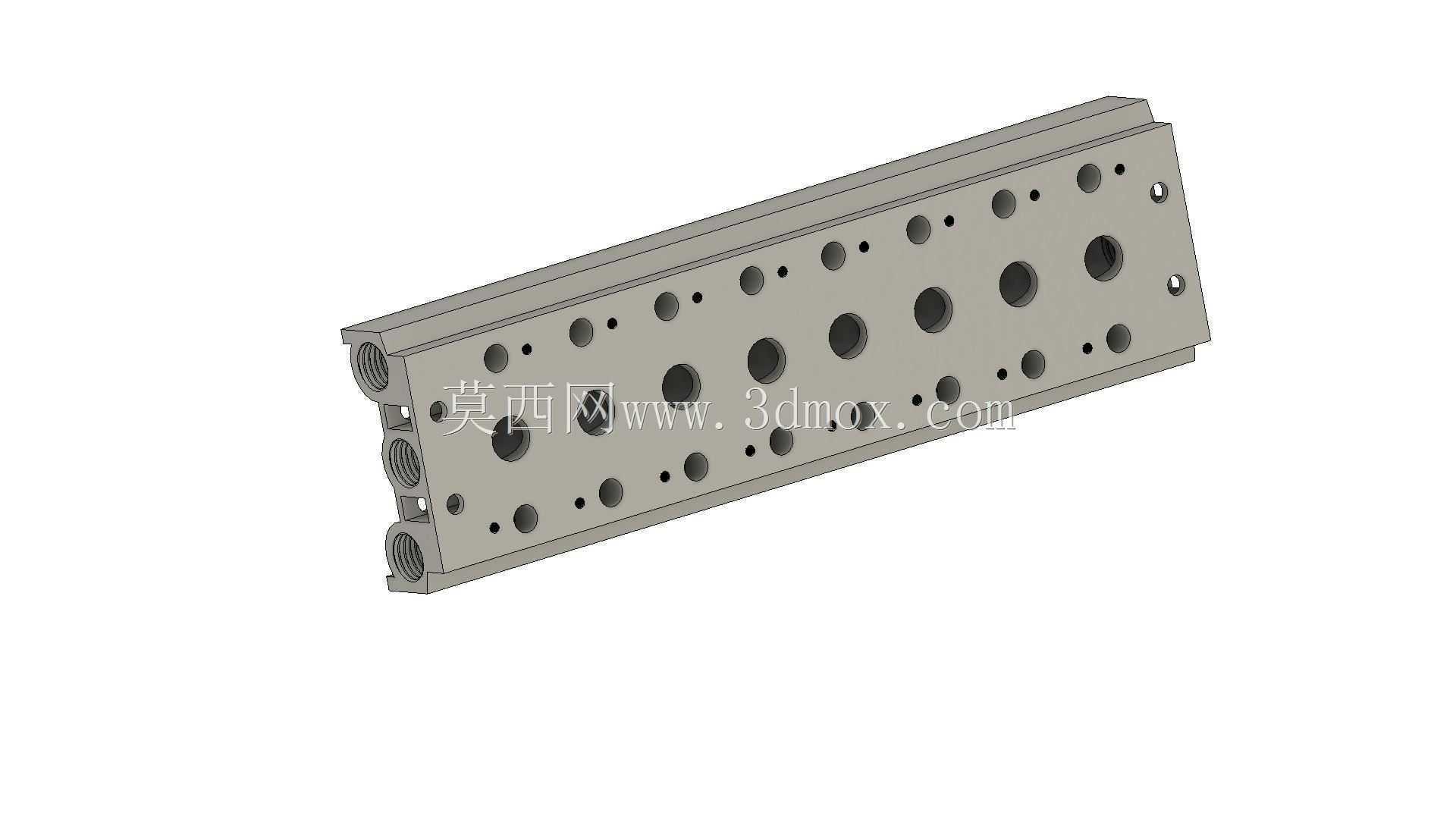

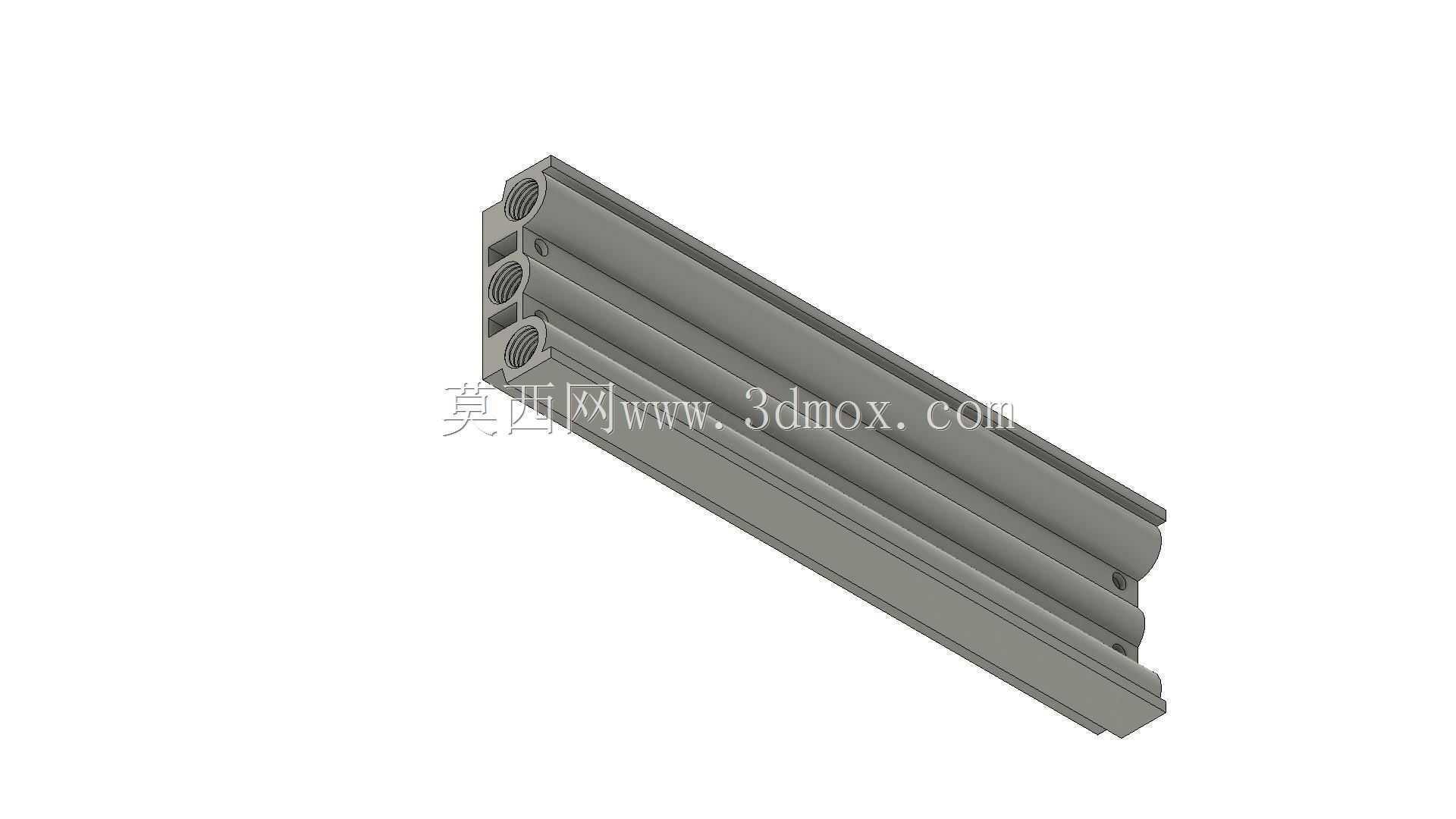

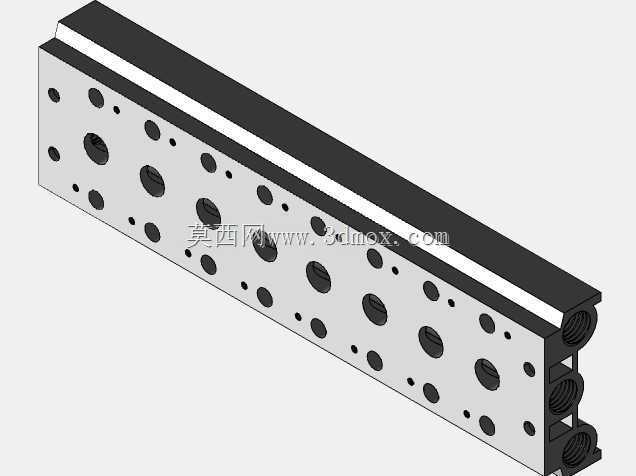

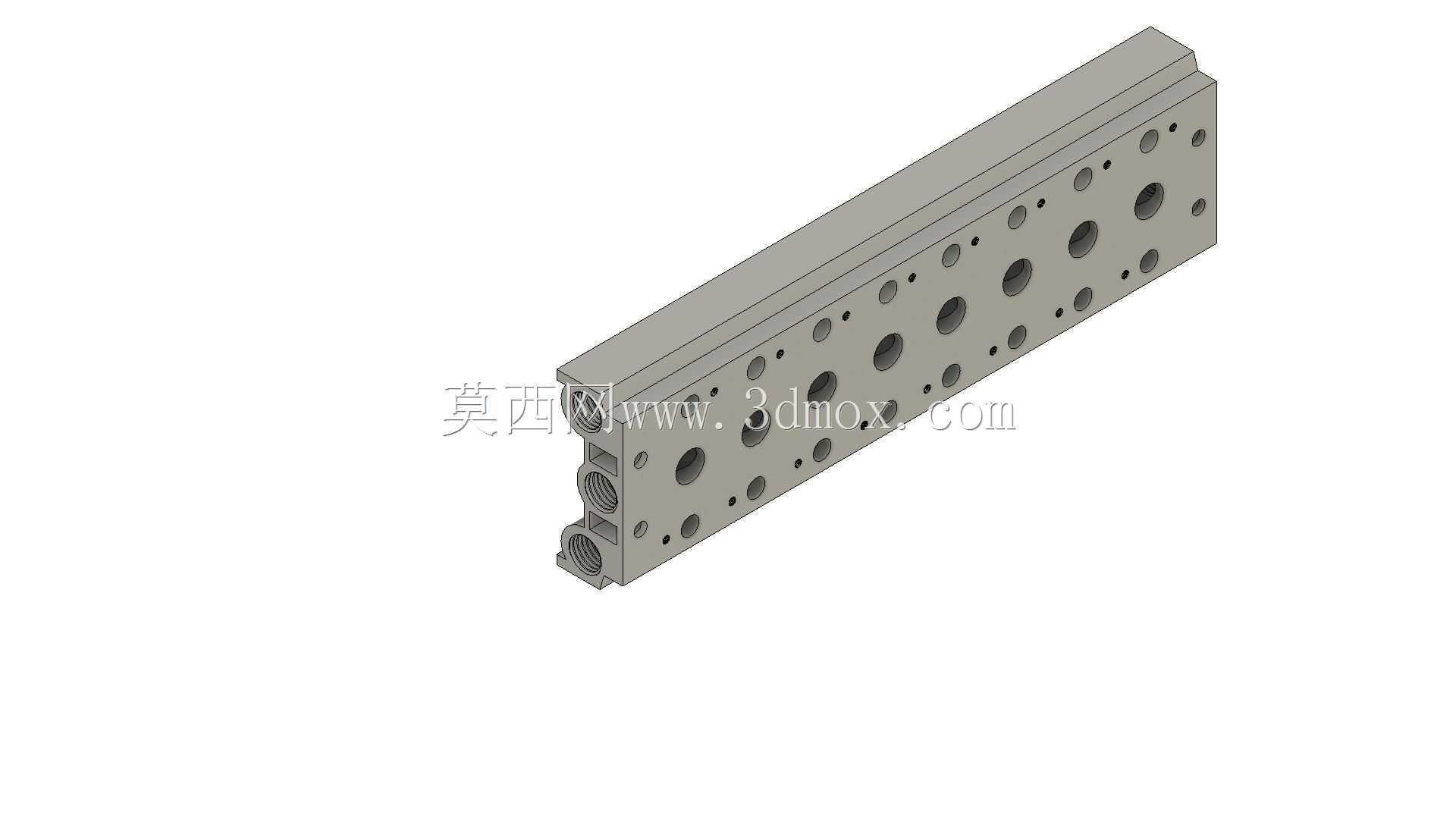

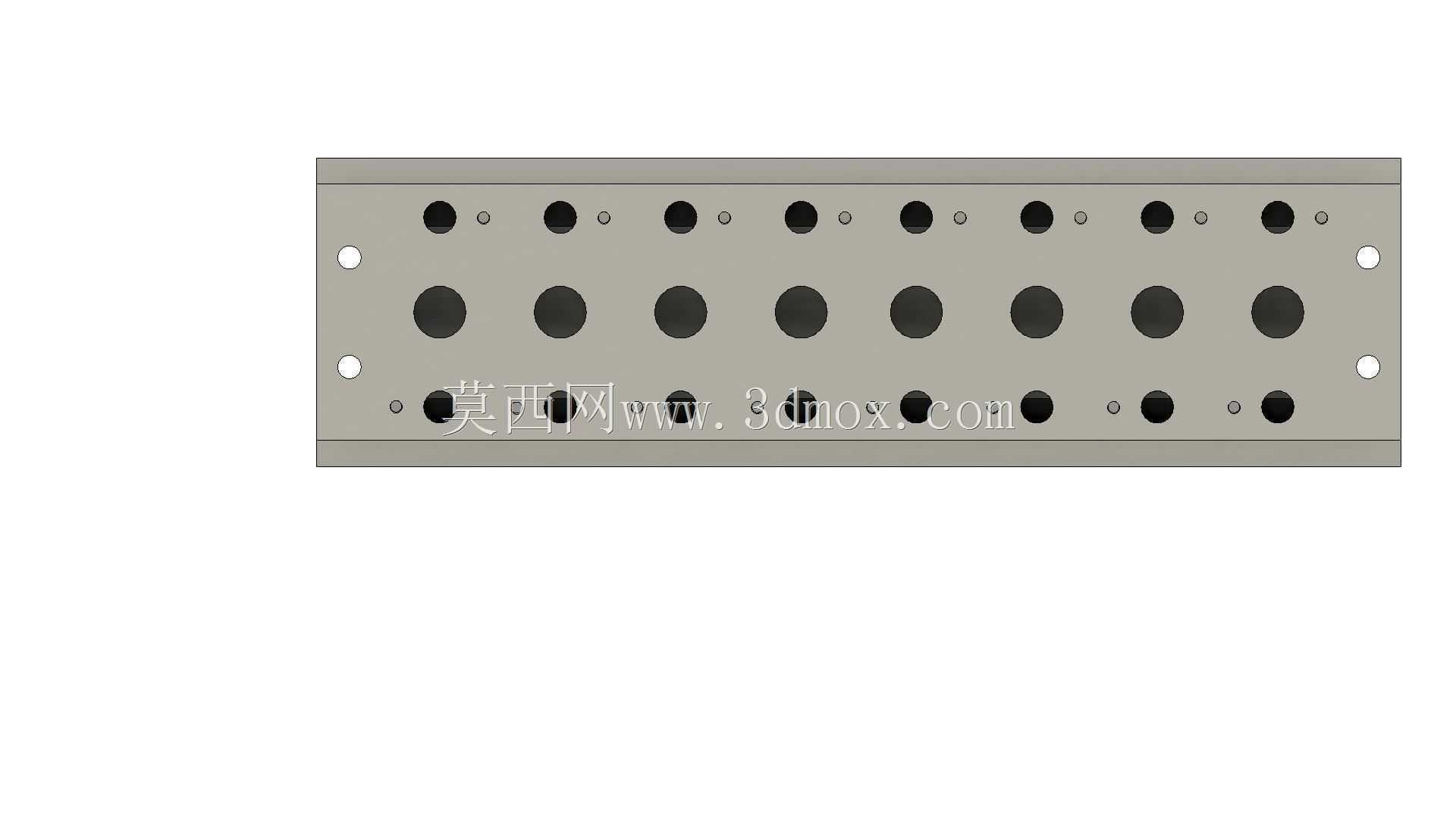

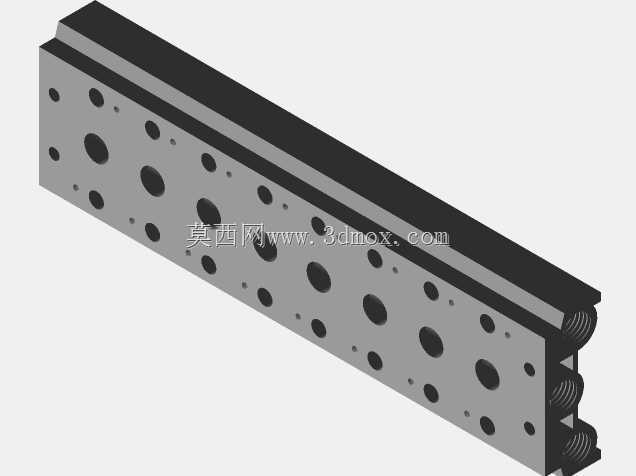

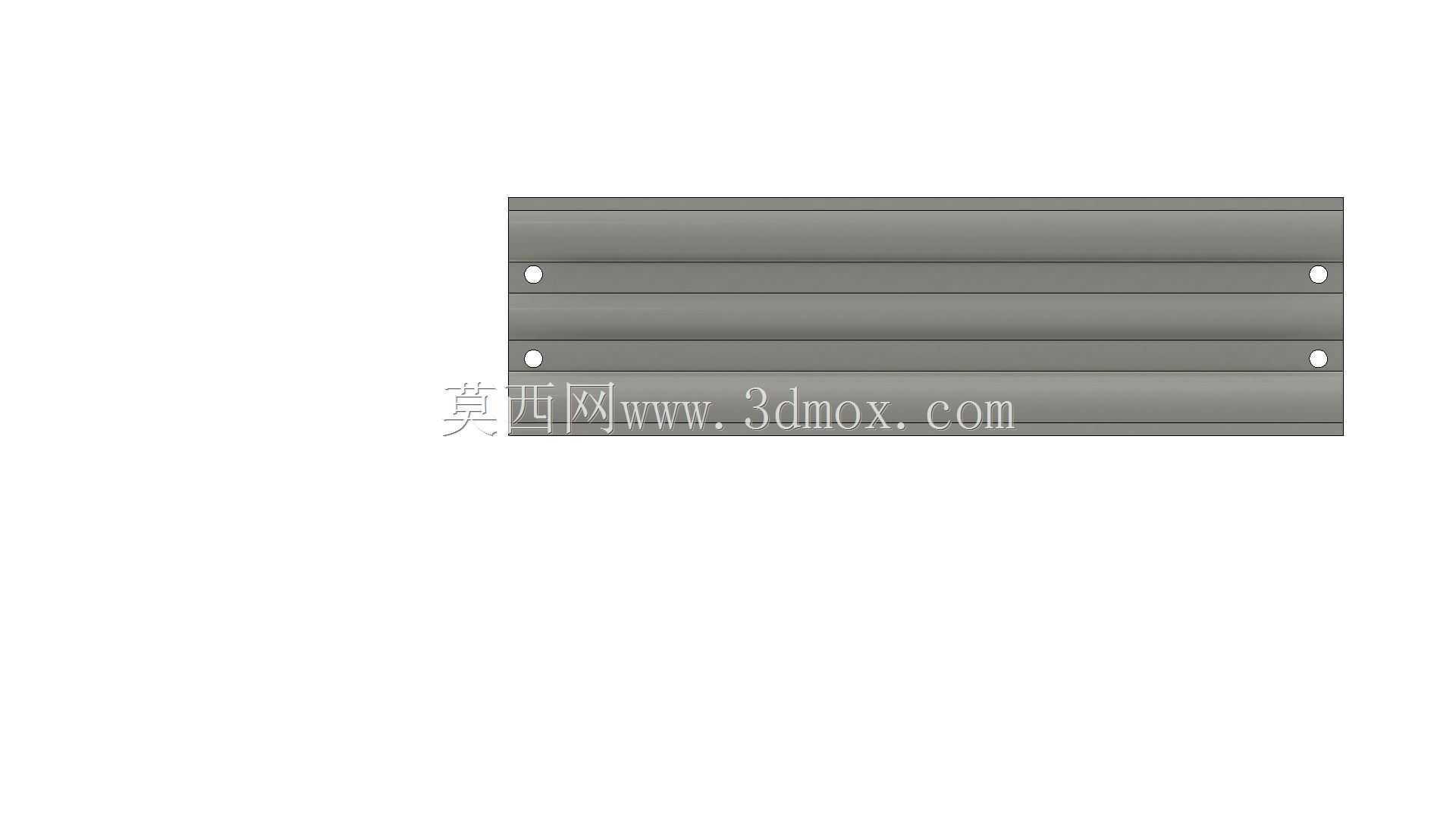

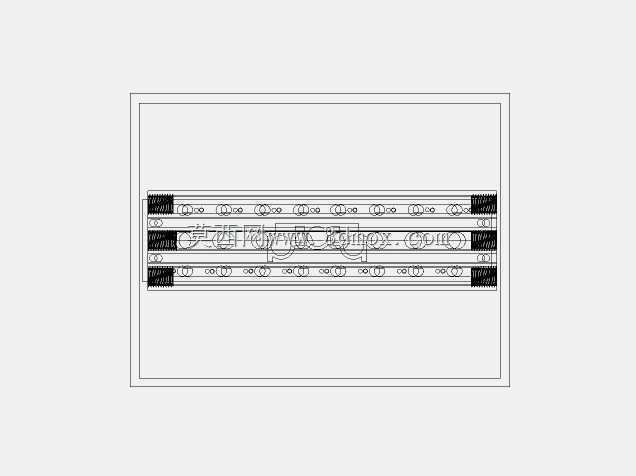

　　从结构设计思路来看，这款歧管采用整体式矩形块体结构，主体为平直的长方体构型，没有多余的外凸结构，能够直接贴合安装基面进行固定，块体两端设置了贯穿的安装定位孔，可通过螺栓直接固定在设备安装面板、阀组支架或者型材基座上，安装时不需要额外设计转接支架，能够适配绝大多数常规气动安装场景的基面要求。块体上的气路接口采用三排平行排布的布局方式，上下两排为小通径接口，中间一排为大通径接口，不同通径的接口可以适配不同流量需求的气动支路，大通径接口可对接气缸、气动马达等耗气量较大的执行元件，小通径接口可对接气动传感器、小型气动手指等耗气量较小的控制元件，单块歧管即可同时满足不同规格气动元件的供气需求，不需要额外搭配不同规格的分流接头。

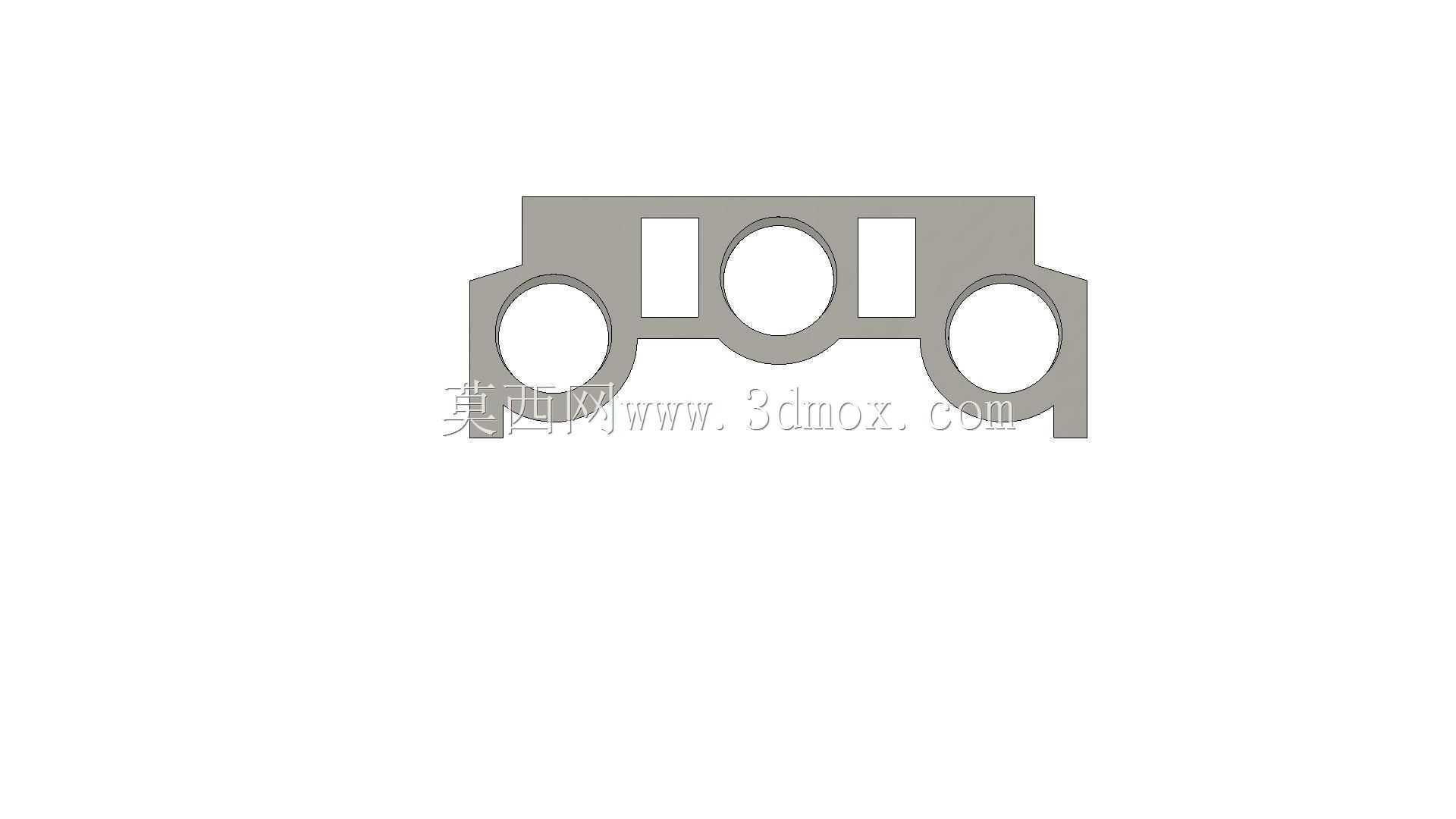

　　在功能特性层面，歧管内部的气路采用整体钻孔加工的流道设计，没有额外的拼接焊缝或者粘接接缝，内部流道的转角处做了圆弧过渡处理，能够降低压缩空气在流道内的压力损失，保证各个输出端口的气压稳定性，避免因流道阻力差异导致不同支路的供气压力不均，影响气动执行元件的动作一致性。歧管的安装面做了平面度精加工处理，和安装基面贴合时不会出现缝隙，固定后不会因为设备运行的振动出现松动移位，接口的端面加工有标准的密封配合面，对接气动接头时能够保证密封可靠性，在常规0.8MPa的工作气压下不会出现泄漏问题。

　　从安装边界尺寸来看，这款歧管的整体厚度控制在较薄的区间，安装后不会在基面外占用过多的纵深空间，适合在安装空间局促的小型自动化设备内部部署，接口之间的中心距按照标准气动接头的安装间距设计，相邻接口安装接头后不会出现干涉，不需要额外调整接头角度或者增加延长接头，现场安装时可以直接对接标准规格的气动快插接头，不需要定制特殊规格的连接件。两端的安装孔位置经过对称设计，安装时不需要区分方向，正反都可以完成固定，能够适配不同走向的管路布局需求，现场布线时可以根据管路的走向灵活调整安装方向，减少管路的弯折角度，降低管路的折弯阻力。

　　在实际选型适配过程中，这类集成歧管相比零散接头组合的分流方案，除了空间和泄漏点的优势外，还能够大幅缩短现场安装的工时，传统方案需要逐个对接接头、缠绕生料带、检查每个接头的密封情况，而采用这款集成歧管只需要固定好本体，逐个对接输入和输出管路即可，安装效率能够提升六成以上，后期维护时如果某一路出现故障，也可以单独对应该路的接头进行排查，不需要拆解整个分流管路，大幅降低运维的工作量。对于结构设计人员来说，在进行气动设备的三维布局时，这类标准集成歧管可以直接导入装配体进行布局，不需要自行绘制零散接头的装配模型，能够减少建模的工作量，同时可以在设计阶段就提前预留好安装空间和管路走向，避免后期生产装配时出现空间干涉的问题。歧管的块体结构刚性充足，在工作气压下不会出现变形问题，长期使用也不会因为内部气压的反复冲击出现接口开裂的情况，能够满足工业场景下长期连续运行的可靠性要求。
