12mm方形直插式轻触按键开关结构

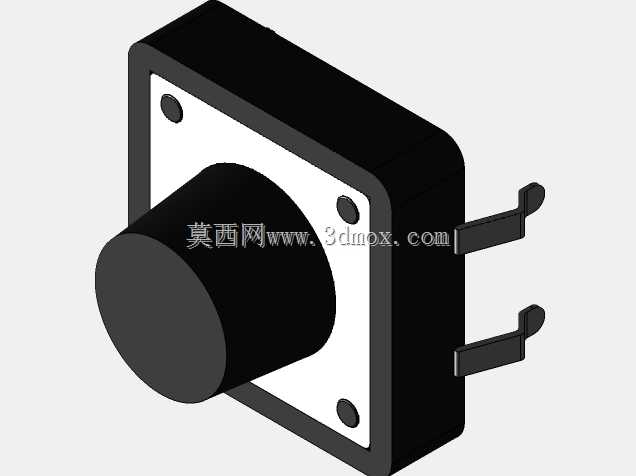

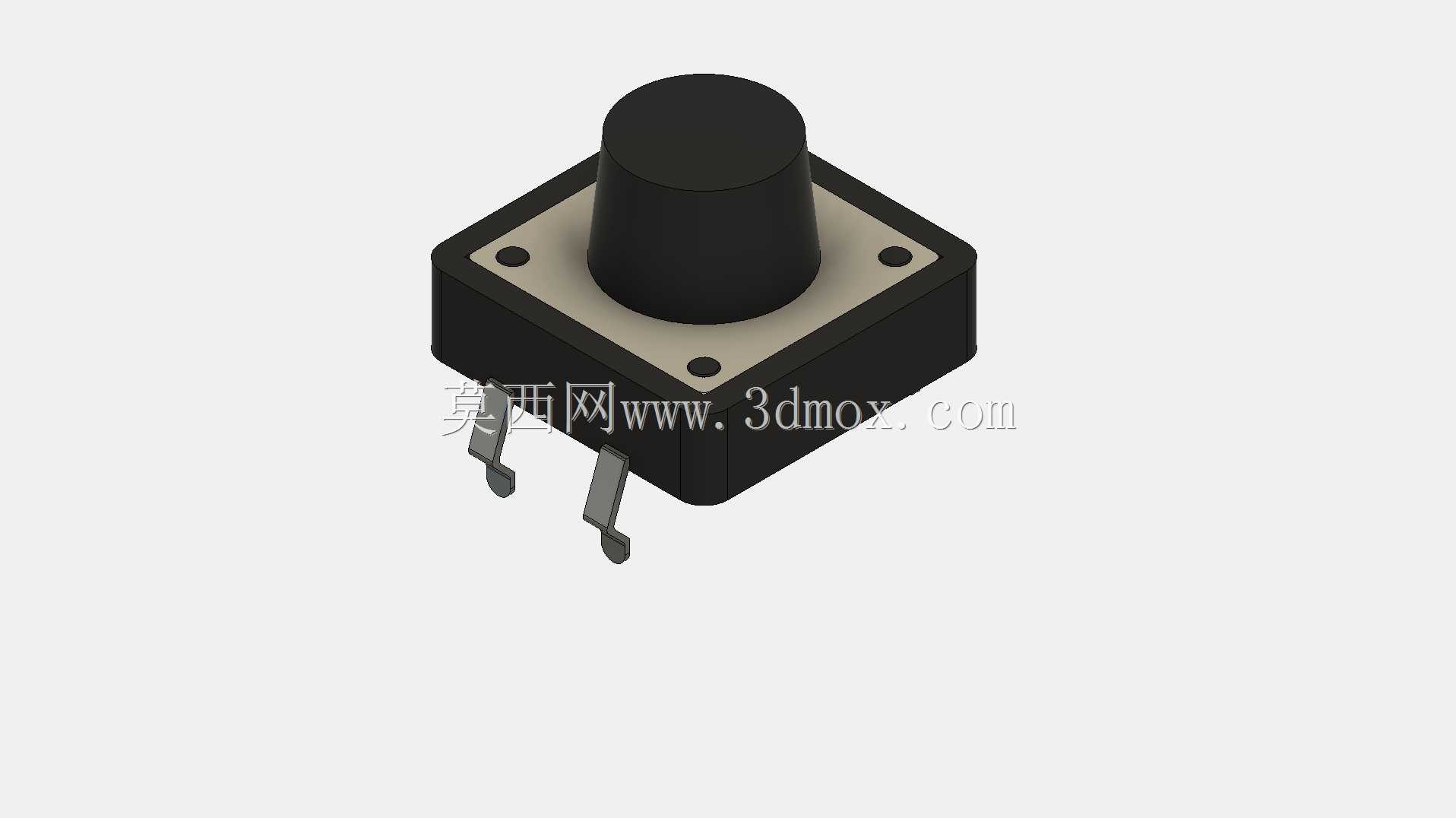

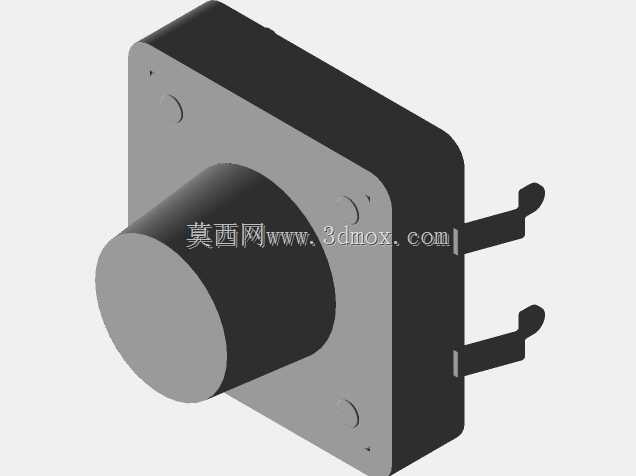

　　这类12mm见方的直插轻触开关，是消费电子、小型工控面板、自制DIY设备里出镜率极高的输入元件，日常接触的小型数控手控盒、桌面测试治具、家电控制面板上，都能找到同规格产品的身影。从结构设计逻辑来看，这款开关采用方形基座搭配圆柱形按压帽的布局，基座四角预留的定位凸点，刚好可以卡在PCB对应的开孔内，过波峰焊时不会出现偏移浮高的问题，两个直插式引脚间距符合通用插件元件的排布规范，既可以手工焊接打样，也能适配自动插件机的批量生产流程，不需要额外定制治具。

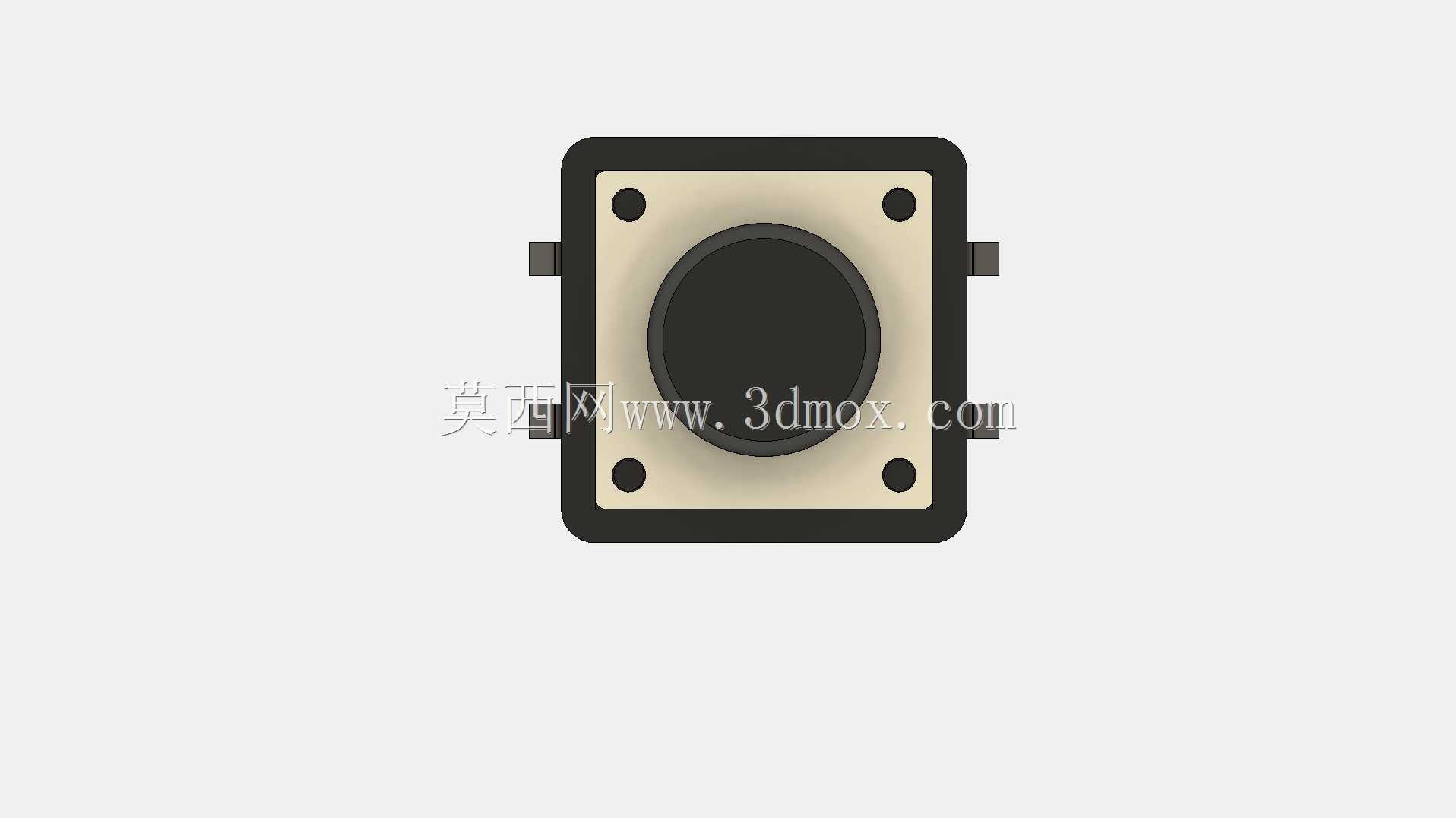

　　实际选型时要注意，这款开关的安装边界完全由12mm的方形基座决定，设计PCB封装时要给基座预留足够的避让空间，周边3mm范围内不要布置高度超过2mm的贴片元件，避免按压键帽时出现干涉，键帽的突出高度要匹配面板的开孔深度，常规面板厚度1-2mm的场景下，键帽露出面板的高度刚好适合手指按压，不会出现卡键或者按程不足的问题。功能层面，这款属于触觉反馈类开关，按压到位时会有清晰的段落触感，不需要额外加装指示灯或者反馈结构，操作人员仅凭手感就能判断是否触发成功，在需要频繁点动输入的场景下，这种清晰的反馈能大幅降低误触概率。

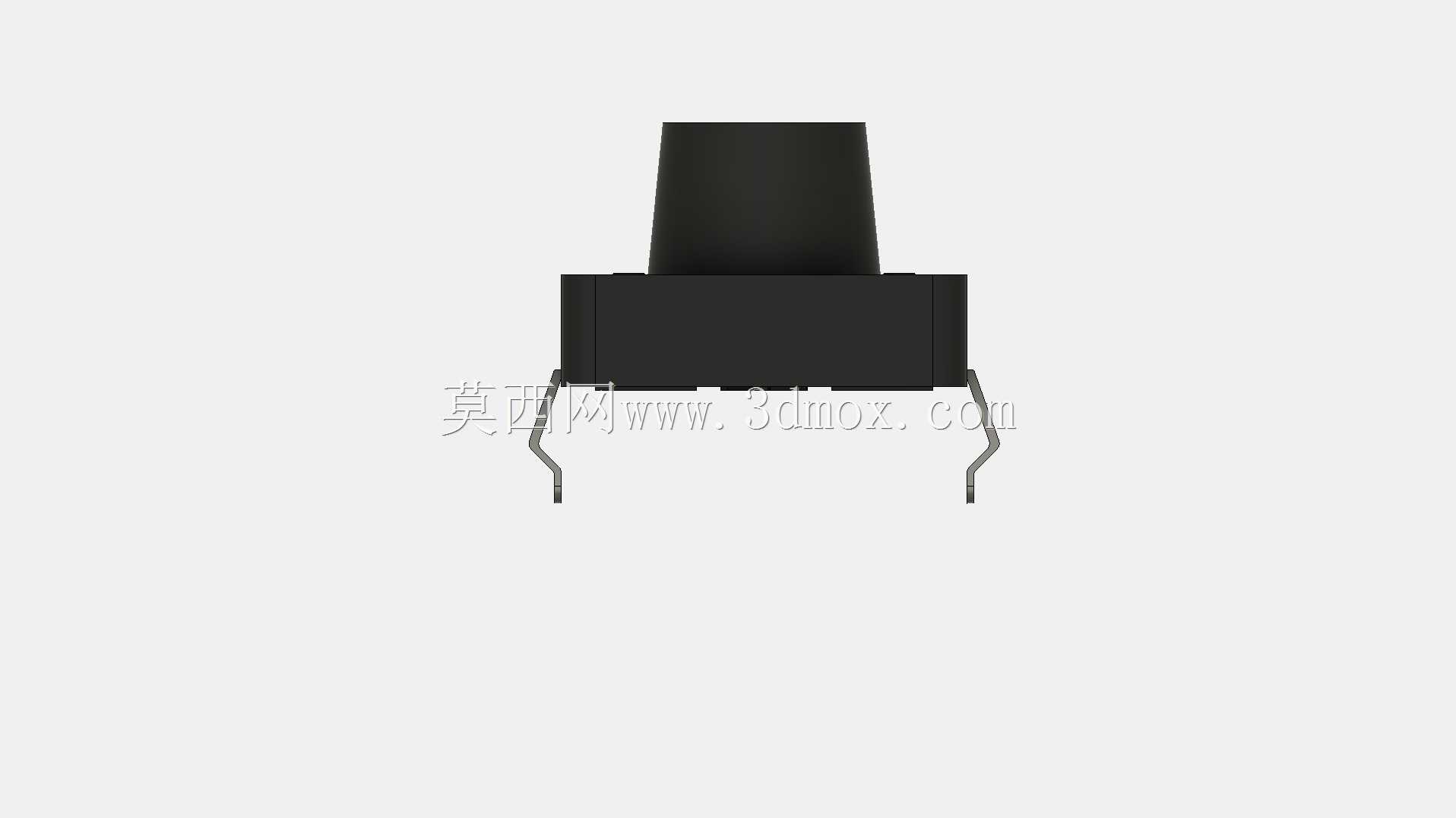

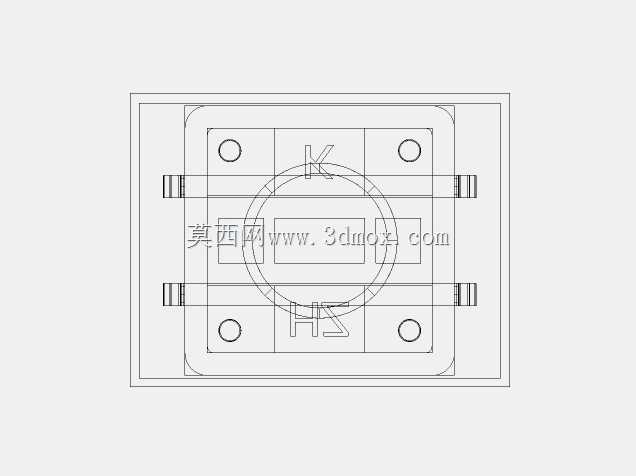

　　建模过程中要重点关注几个配合尺寸：基座内部的弹片安装槽公差要控制在0.05mm以内，不然会出现按压卡滞或者导通不良的问题，引脚的折弯角度要严格匹配PCB的焊接面高度，折弯处的圆角不能过小，避免插件时引脚断裂，键帽和基座的配合间隙要留0.1mm的活动量，既要保证按压顺滑，又不能出现左右晃荡的松散感。很多新手建模时容易忽略基座底部的定位柱结构，实际上这两个小凸柱是插在PCB的定位孔里的，焊接前就能把开关完全固定，比单纯靠引脚定位的结构可靠性高很多，遇到设备有轻微振动的场景也不会出现引脚脱焊的问题。

　　从应用适配性来说，这款开关的触发压力属于常规的250gf档位，既不会因为压力太轻容易误碰，也不会因为压力太大长时间按压造成手指疲劳，适合作为设备的功能触发按键、参数调整按键使用，不适合作为大电流的电源通断开关，毕竟这类轻触开关的导通电流普遍在50mA以内，选型时要提前核对电路的负载参数，不能直接替换功率类开关使用。
