DIN导轨式继电器定时器集成组件

　　在工业电气控制柜的装配场景里，DIN导轨安装的继电器与定时器是柜内逻辑控制回路的核心基础元件，这套集成组件覆盖了从信号中继、延时触发到回路保护的全类常用导轨器件，适配各类自动化产线、机床电控柜、楼宇配电回路的搭建需求。实际工程应用中，这类器件统一采用标准35mmDIN导轨卡扣安装，无需额外打孔固定，排布时可沿柜内导轨横向紧密拼接，相邻器件间预留0.5-1mm的散热间隙即可，整套组件的宽度方向尺寸随器件数量线性累加，高度统一适配标准电控柜的内部安装空间，深度方向不会超出柜内布线槽的预留边界，接线端子全部朝向柜前侧，方便运维人员快速完成压线、检修与更换作业。

　　从功能特性来看，这套组件包含了中间继电器、通电延时定时器、断电延时模块、过压保护器件、欠压检测单元等多个品类：中间继电器负责将PLC输出的弱信号扩容，驱动接触器、电磁阀等大功率执行件；定时器可实现电机星三角启动延时、输送带顺序启停、设备停机后散热风机延时断电等逻辑；过压欠压模块则实时监测回路供电状态，电压异常时快速切断输出，避免后端精密仪表、驱动模块被浪涌或低压工况损坏。所有器件的顶部都设置了状态指示窗口，动作时红色标识弹出，运维人员在柜前巡检时可直接判断回路通断状态，无需万用表逐点测量。

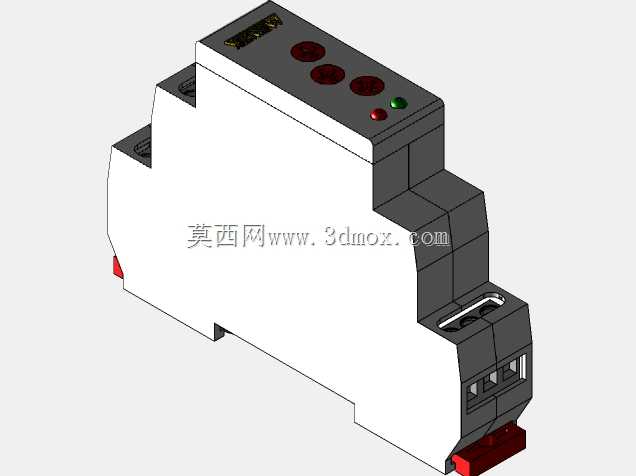

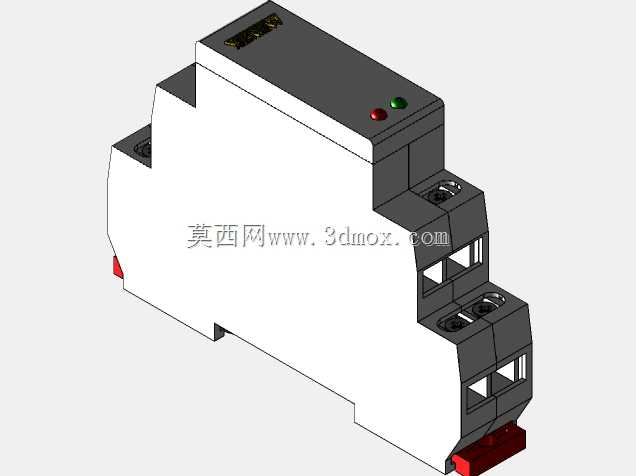

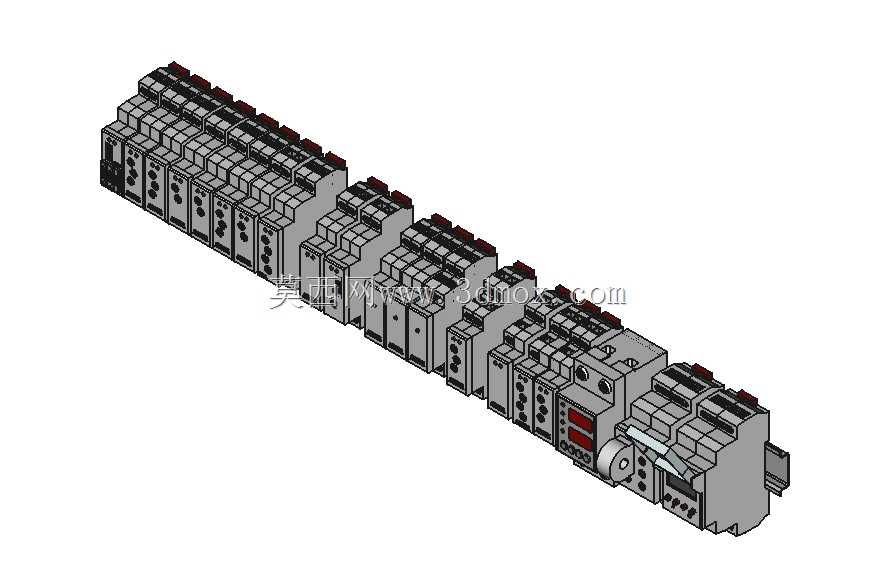

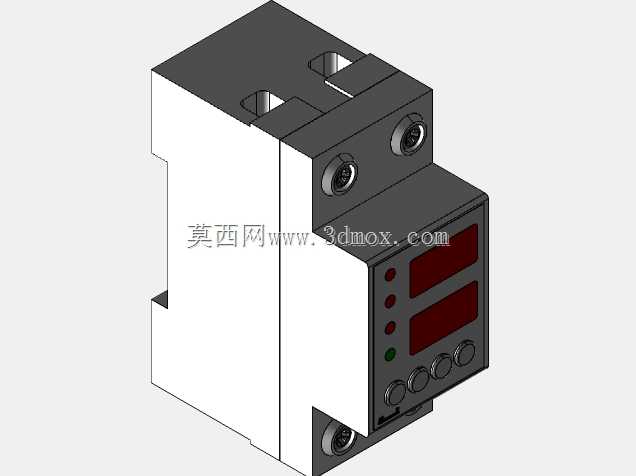

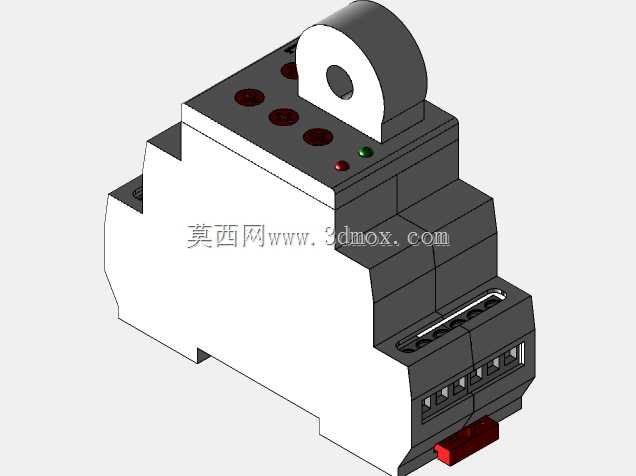

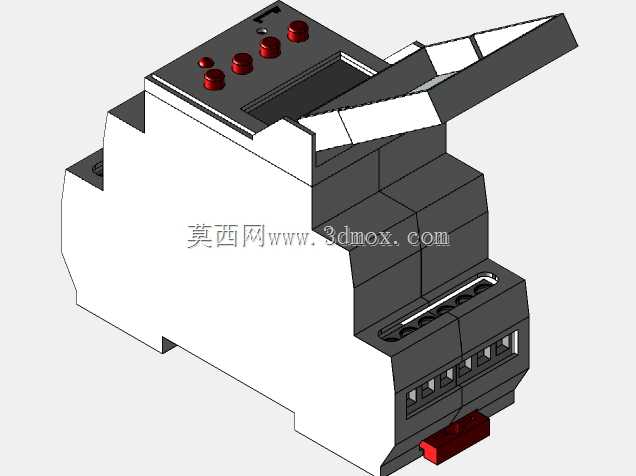

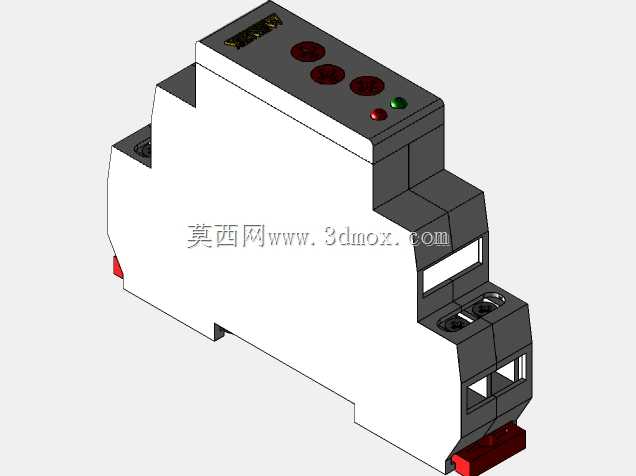

　　建模过程中优先还原了器件的真实安装结构：底部的弹性卡扣做了可动结构的简化表达，外壳的散热格栅、侧面的接线端子孔位、顶部的动作标识拨杆都按实物比例复刻，拼接排布时严格对齐导轨卡槽基准，既保证整排器件的视觉整齐度，也能直接导出二维装配图用于柜内布局校核。设计时还考虑了不同器件的接线空间差异，大电流端子的器件宽度预留更充裕，避免相邻器件的接线端子互相干涉，布线时线槽到器件端子的距离控制在合理范围，减少导线弯折应力。这类标准化导轨器件的三维建模，核心价值在于提前完成电控柜的布局干涉检查，避免实际装配时出现器件与柜门、线槽、走线架碰撞的问题，同时可直接统计器件数量生成BOM清单，大幅提升电气设计的出图效率。
