1.8英寸TFT液晶显示模块结构设计

　　这款1.8英寸TFT显示模块的结构设计，充分考虑了嵌入式开发场景下的安装与使用需求，在小型智能设备、开源硬件项目、工业状态指示终端等场景中都能适配。从实际应用来看，这类小尺寸彩屏常被用于小型手持检测设备的参数显示、桌面级小型装置的状态反馈、开源硬件项目的人机交互界面，相比同尺寸OLED屏，TFT方案在色彩显示丰富度、动态画面刷新表现上更具优势，能够满足简单图形、文字、数值的多色彩显示需求，适配3.3V供电的主控系统，可直接对接常用的开源主控板引脚定义，无需额外设计复杂的电平转换电路。

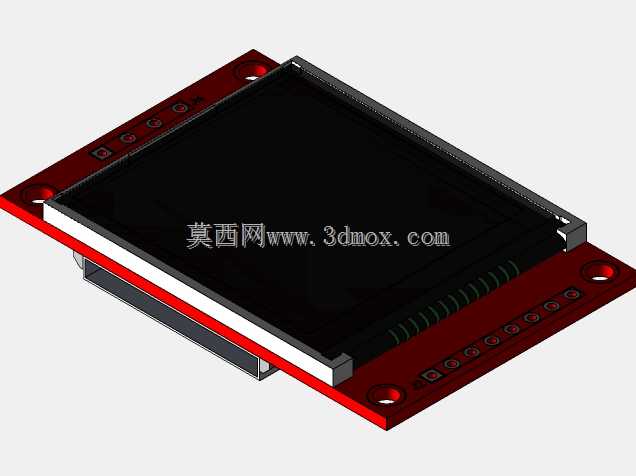

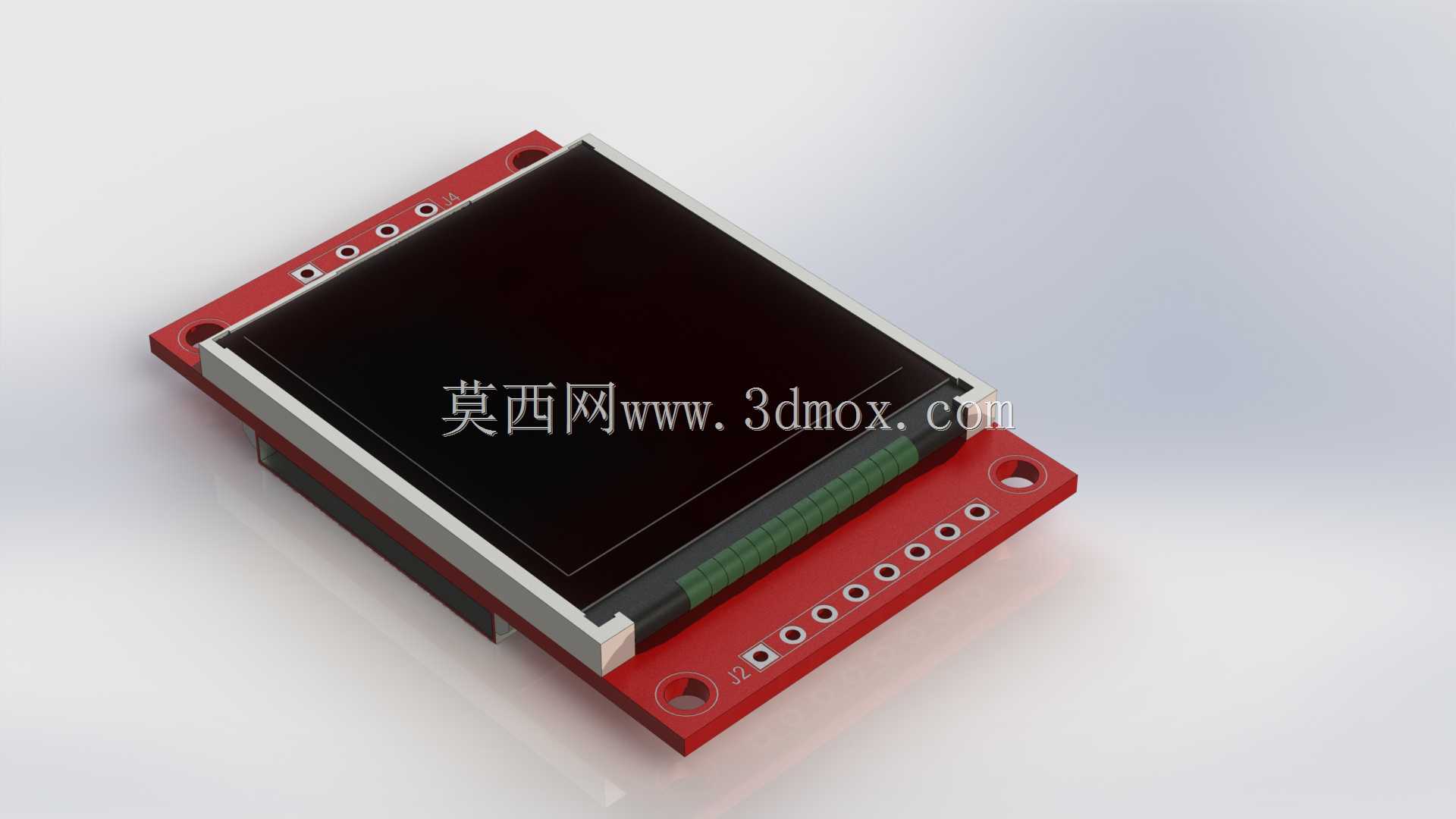

　　设计过程中，首先确定了PCB基板的安装边界，基板采用红色阻焊工艺，四角预留了标准的通孔安装位，可通过M2规格螺丝直接固定在设备壳体的安装柱上，安装孔位的间距经过反复校核，适配多数小型开源项目的通用安装尺寸，不会和周边的接插件、元器件产生空间干涉。屏幕本体通过金属压合边框固定在PCB基板上，边框的台阶高度经过精确计算，既保证屏幕和PCB之间的FPC排线有足够的弯折空间，避免排线长期受挤压出现断裂故障，又能控制整体模块的厚度，满足小型设备对安装空间的紧凑要求。

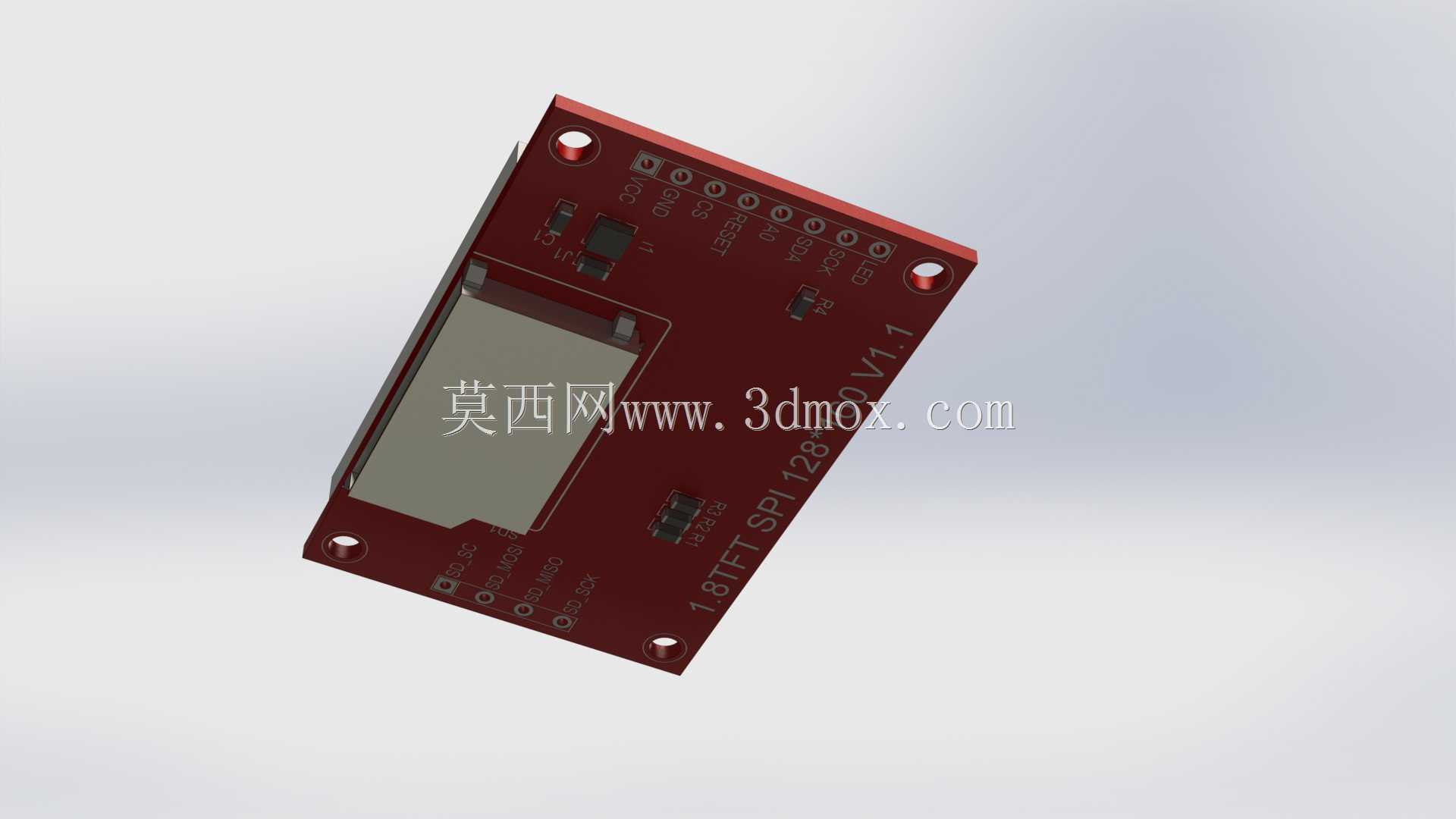

　　引脚排布设计在PCB的长侧边，采用单排直插焊盘设计，焊盘间距为标准2.54mm，既可以直接焊接排针插在面包板上做原型验证，也可以根据设备需求焊接排线连接到主控板，焊盘的走线宽度经过核算，能够满足供电和信号传输的载流要求，同时避开了屏幕下方的金属屏蔽区域，防止信号干扰影响显示稳定性。屏幕的有效显示区域居中布置，黑色遮光边框的宽度控制在合理范围，既能够遮挡屏幕边缘的非显示区域，提升整体观感，又不会额外占用过多的PCB空间。

　　从结构可靠性角度考虑，屏幕和PCB之间的连接采用FPC软排线压接方式，排线处预留了点胶固定的空间，在设备存在轻微振动的使用场景下，可以通过点胶加固排线连接处，避免接触不良。模块整体的外轮廓没有尖锐棱角，边缘做了圆弧过渡处理，在安装过程中不会划伤操作人员的手部，也不会刮伤设备内部的其他连接线材。供电与信号引脚的定义遵循行业通用的ST7735S驱动屏标准定义，开发人员无需重新查阅复杂的引脚手册，就能快速完成硬件对接，缩短项目的开发周期。

　　在实际选型适配时，需要注意模块的整体安装高度，屏幕表面到PCB背面的总高度控制在较低水平，适合嵌入到壳体的开窗位置，壳体开窗的尺寸需要略大于屏幕有效显示区域，小于金属边框的外轮廓，保证装配后屏幕不会从开窗处脱出，同时边框能够遮挡壳体和屏幕之间的装配缝隙，提升设备外观的整体性。这类小尺寸显示模块的结构设计没有冗余的多余结构，所有的结构特征都服务于安装便捷性、使用可靠性和场景适配性，能够覆盖从原型验证到小批量设备生产的使用需求。
