PZEM-004T V3电能采集模块结构设计

　　这款电能采集模块的结构设计完全围绕低压配电场景下的终端电量监测需求展开，日常多被嵌入到小型配电箱、智能插座、工业设备能耗监测终端、光伏离网系统的负载侧采集点位中，用来实时获取回路的电压、电流、功率、累计电能等核心运行参数，不需要额外搭配复杂的信号调理电路，就能直接通过串口将采集数据上传到上位机或者主控单元，大幅降低了能耗监测类设备的二次开发门槛。从结构布局来看，整块PCB采用长条形窄版设计，充分考虑了配电箱内部导轨安装、嵌入式设备内部狭小空间的安装边界，板上元器件排布严格遵循强弱电分离的布线原则：大电流采样回路与弱电信号回路之间预留了足够的安全爬电距离，避免强电串入损坏后端的通讯与主控芯片。

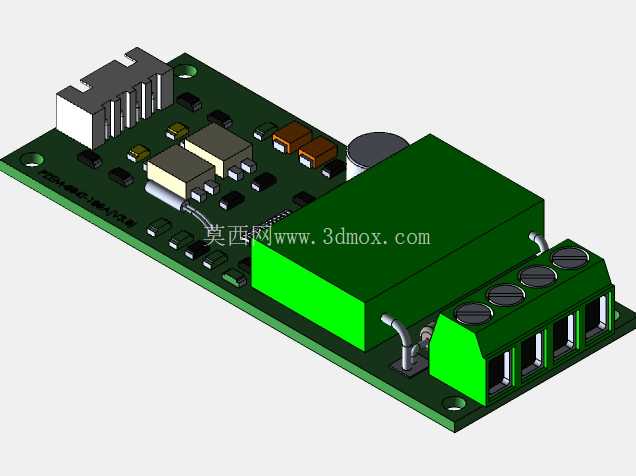

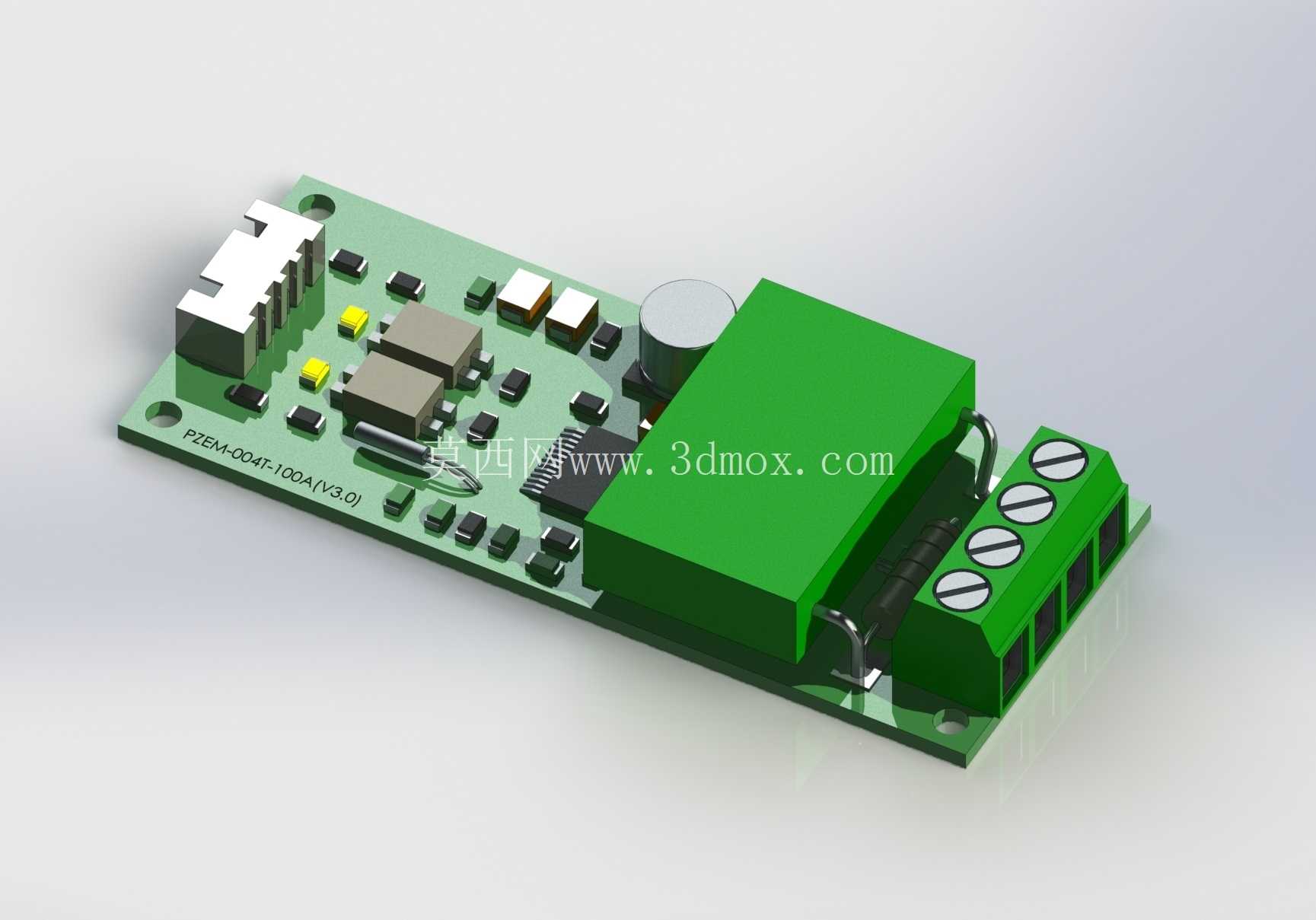

　　板载的绿色大体积元件是电流采样互感单元，也就是整个模块实现电参数采集的核心部件，其引脚直接焊接在PCB对应焊盘上，外围通过卡扣式结构与PCB形成辅助固定，即使在设备运输、长期震动的工业场景下，也不会出现引脚脱焊、采样偏移的问题。模块一侧预留的白色插接件是TTL通讯接口，针脚定义统一兼容常用的5V/3.3V主控系统，插接件采用带防呆凸点的设计，装配时不会出现插反的问题，接口旁配套布置了滤波电容与ESD防护器件，能够有效抑制通讯线上的浪涌干扰，避免工业现场复杂电磁环境下出现通讯丢包、数据异常的情况。

　　另一侧的绿色螺钉式接线端子是强电接入端，端子采用大间距螺钉压接设计，能够适配0.5-2.5平方毫米的多股或单股铜导线，拧紧螺钉后导线拉脱力满足低压配电设备的安全要求，端子的每个接线位都在PCB丝印层标注了清晰的接线定义，现场施工时不需要额外查阅手册就能完成接线，减少接错线导致的模块烧毁风险。板上的贴片元器件排布紧凑却不拥挤，电源回路的降压芯片、采样电阻、滤波电容、通讯芯片都按照信号流向依次排布，尽可能缩短了高频信号的走线长度，减少信号干扰的同时也降低了PCB走线的阻抗，提升采样精度。整个模块的安装孔位设置在PCB的四个边角位置，孔径适配M3规格的固定螺钉，既可以通过螺钉直接固定在设备内部的安装柱上，也可以搭配定制的导轨卡扣直接卡装在标准DIN导轨上，适配不同场景的安装需求。在结构细节处理上，PCB边缘做了圆弧倒角处理，避免装配时划伤操作人员或者周边的导线，所有贴片元件的焊盘都做了加大处理，提升无铅焊接工艺下的焊点可靠性，大体积元件的焊接位置都预留了点胶固定的空间，对于震动等级较高的应用场景，可以在元件与PCB的衔接处打硅橡胶固定，进一步提升结构稳定性。

　　从实际工程应用的角度来看，这类模块的结构设计不需要额外的外壳防护，多数情况下都是直接安装在具备IP20以上防护等级的设备壳体内部，所以设计时重点考量的是板上元件的布局合理性、接线操作的便利性、长期运行的可靠性，而不是外观的装饰性，比如板上的状态指示灯设置在靠近通讯接口的位置，调试时不需要拆开设备外壳就能通过指示灯判断模块的供电、通讯状态，大幅降低现场调试的工作量。采样回路的走线采用了加宽处理，能够承载最大100A的持续电流通过，走线表面做了镀锡处理，降低大电流下的走线发热，避免长期满负荷运行时PCB出现碳化、绝缘下降的问题。
