带触摸与SD读卡功能的3.5寸SPI显示屏

　　在嵌入式开发、小型工控终端、便携检测设备的人机交互单元设计中，这类3.5寸SPI接口显示屏是选型率极高的部件，很多做手持检测仪表、小型设备操作面板、开源硬件拓展项目的结构工程师，都会优先匹配这类集成度较高的显示模组，不用单独拆分采购触摸层、读卡模块，能大幅缩减整机的装配工序与内部走线空间。

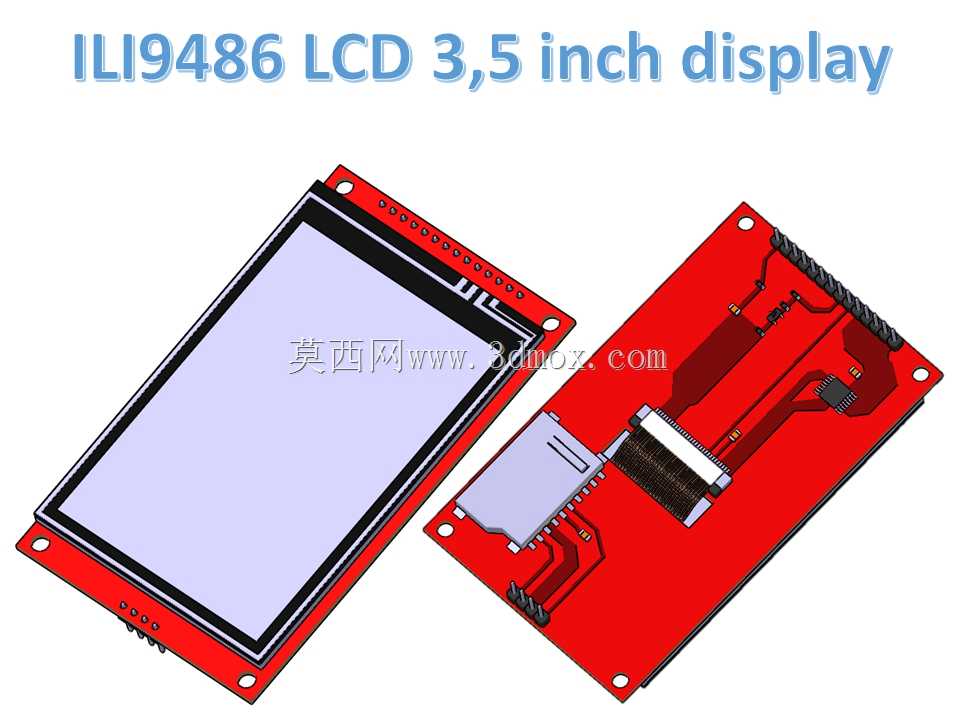

　　这款模组采用ILI9486作为显示驱动芯片，分辨率为320*480，显示区域的色彩表现能够满足常规参数显示、简易交互界面的渲染需求，不会出现低端彩屏常见的色彩断层、刷新拖影问题，SPI通信接口的引脚数量少，和主流主控板的接线逻辑简单，不需要占用过多的IO口资源，对主控的性能要求也更低，哪怕是常用的中端单片机都能顺畅驱动。模组集成了XPT2046触摸控制芯片，电阻式触摸层直接贴合在LCD面板表面，不需要额外加装触摸外屏，触摸定位的精度能够满足按键点击、参数滑动调整这类常规交互操作，在工业现场戴薄劳保手套操作的场景下，也能实现有效触发，比电容触摸的环境适应性更强。

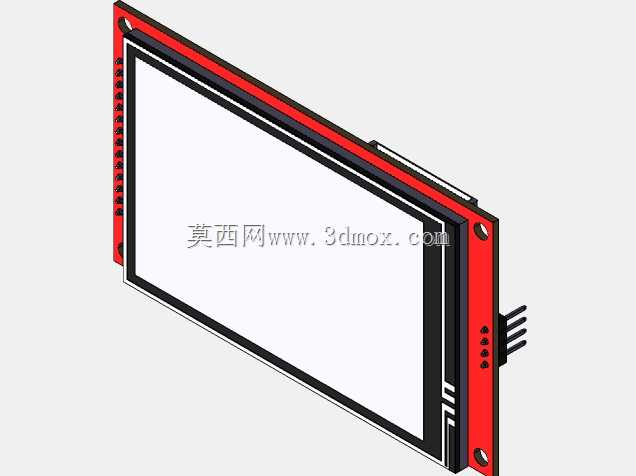

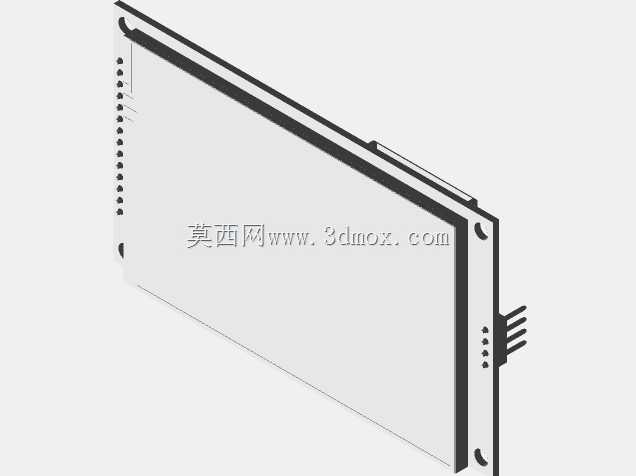

　　板载的SD卡读卡器直接集成在PCB板的侧边，支持常规的TF卡插接，能够直接读取卡内存储的字库、图片、配置参数文件，不需要额外外接读卡模块，省去了单独布置读卡电路的麻烦，对于需要存储大量界面素材、离线运行日志的设备来说，这个集成设计能省出不少主板的布设空间。从结构设计角度看，这款模组的PCB采用红色阻焊工艺，板边预留了四个标准安装孔，孔位尺寸和孔间距符合通用显示模组的安装规范，工程师在设计设备面板的安装槽时，只需要按照PCB的外轮廓预留嵌装位置，通过四个铜柱就能完成模组的固定，不需要额外设计定制固定支架。屏幕的FPC排线和板载排针的位置都做了避让设计，安装后不会和设备内部的其他元器件产生干涉，排针的引脚定义符合行业通用规范，和市面上常见的显示屏拓展板、最小系统板能够直接匹配，不用重新调整接线定义。

　　在实际选型适配的时候，需要注意屏幕的有效显示区域和面板开窗的尺寸匹配，触摸层的触发区域要和面板上的可视窗口完全对齐，避免出现触摸边缘区域无响应的问题；SD卡槽的位置要预留出插拔卡片的操作空间，不要被设备外壳的筋位挡住，否则后期更换SD卡需要拆解整机，会大幅提升后期维护的难度。另外这款模组的背光供电引脚要单独做限流设计，避免供电电压波动导致背光烧毁，延长模组的实际使用寿命，在工业类设备上使用时，还可以在屏幕表面加装一层透明亚克力防护板，防止现场的硬物划伤屏幕表面，影响显示效果。
