迷你水盆浴容器结构三维设计作品

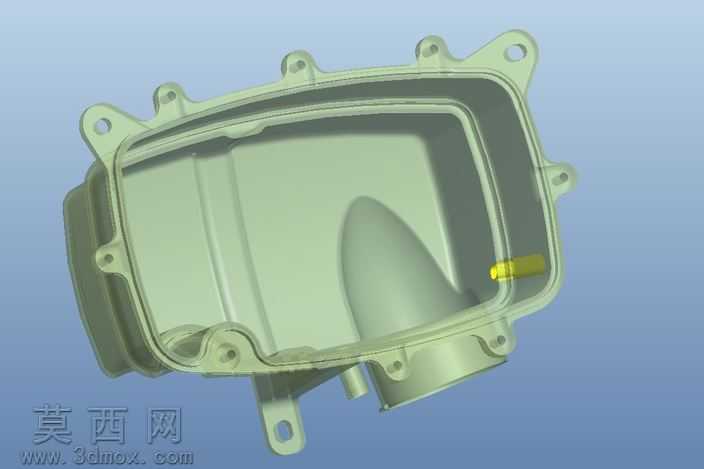

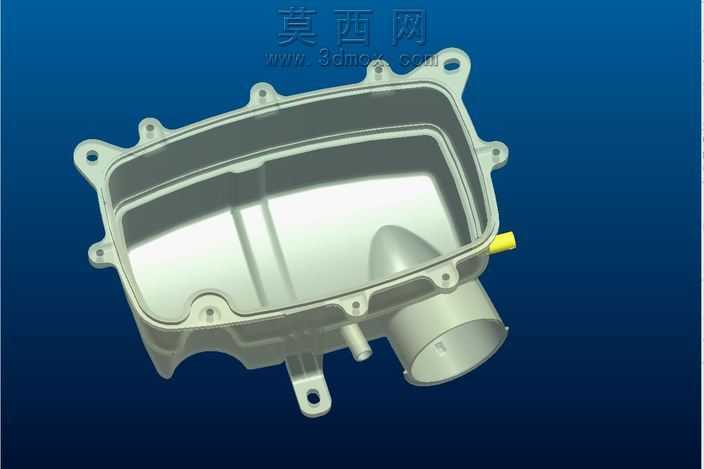

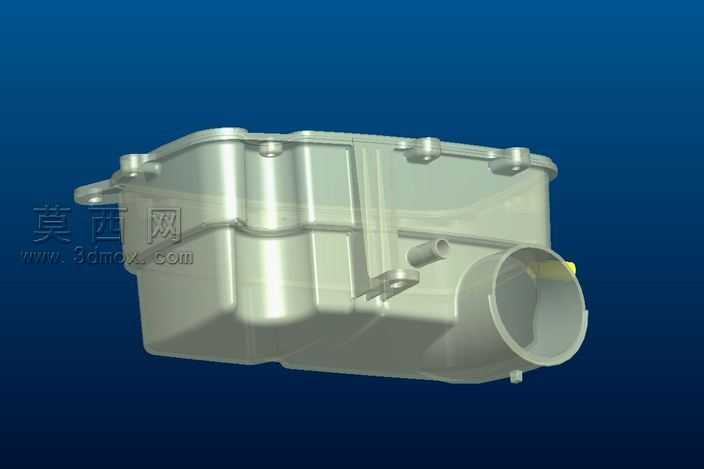

本作品为迷你水盆浴类储水壳体部件的三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先从产品功能需求出发拆解结构逻辑，该部件作为小型储水输水的集成壳体，需要兼顾腔体密封性能、外接管路对接精度、安装固定的结构强度三大核心要求。建模过程中首先绘制主体腔体的基础轮廓草图，通过拉伸、拔模、抽壳等基础特征命令构建出主腔体的基础形态，针对腔体边缘的密封安装位，采用阵列凸台、预留螺栓过孔的设计，保证后续装配时的密封压合均匀性，避免出现渗漏问题。针对侧方的管路对接接口，采用同轴度约束的凸台拉伸特征，精准控制接口的内径、外径以及端面的平面度，确保外接管路装配后能够紧密贴合，同时在接口与主腔体的衔接位置做了圆角过渡处理，降低注塑或压铸成型时的应力集中风险，提升部件的结构耐用性。作品表面采用哑光金属质感的材质进行渲染表现，通过调整材质的反射率、粗糙度参数，还原出压铸铝合金部件的真实质感，渲染场景采用深蓝色渐变背景突出主体结构，搭配多角度的光源布置，清晰展现出壳体表面的加强筋结构、安装固定耳位、管路接口的细节形态。设计过程中充分考虑了部件的成型工艺性，所有外壁的拔模角度统一设置为1.5度，避免脱模时出现刮伤问题，腔体内部的加强筋采用均匀壁厚设计，筋位厚度控制在主体壁厚的0.7倍，防止成型过程中出现缩痕、翘曲等缺陷。针对壳体上的多个安装固定耳，采用了与主体一体化的结构设计，在耳位与主体衔接处增加了三角加强筋，提升固定耳的抗弯折能力，避免安装紧固时出现耳位断裂的问题。整体结构设计紧凑，在满足迷你尺寸要求的前提下，最大化拓展了内部储水腔体的容积，同时兼顾了装配便利性、结构耐用性以及成型工艺合理性，可作为小型卫浴储水部件、迷你输水设备壳体的设计参考。
