等距螺旋卷边钣金法兰结构设计

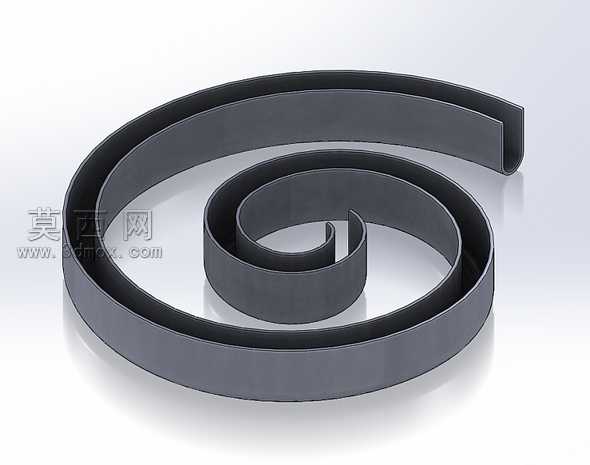

本作品为基于钣金法兰成型逻辑设计的等距螺旋卷边结构，建模过程依托三维建模软件的扫掠法兰专属功能完成，全程遵循钣金件的工艺成型规则，避免出现无法展开、折弯超限的工艺问题。建模初期首先确定螺旋结构的核心参数：以平面等距涡旋线作为扫掠路径，路径的螺距差值保持恒定，确保每一圈螺旋带的间距均匀一致，不会出现局部宽窄偏差影响后续装配适配；随后绘制符合钣金厚度要求的矩形截面轮廓，截面的边角做微小圆角处理，还原真实钣金裁切后的钝化边缘，避免尖锐棱角带来的工艺安全隐患。扫掠生成基础螺旋带体后，调用软件的钣金法兰功能对带体的两个自由侧边做卷边处理，卷边的内径匹配钣金厚度的1.5倍参数，既保证卷边结构的结构强度，也符合常规钣金卷边的工艺规范，不会出现卷边开裂、褶皱的问题。材质设置阶段选用冷轧碳素钢板作为基础材质，调整材质的漫反射、粗糙度参数，还原冷轧钢板表面细腻的哑光金属质感，同时添加轻微的环境反射效果，让模型在渲染场景中更具真实感；渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出螺旋结构的层叠层次感，辅助光源补亮结构的暗部区域，避免螺旋内侧出现死黑区域丢失结构细节，背光源勾勒结构的外轮廓，让螺旋的曲线形态更清晰。结构设计上整体为单条连续的等宽钣金带盘旋成型，从中心小半径端逐步向外扩展到大半径端，全程带体宽度保持一致，卷边结构沿带体两侧连续延伸，没有出现断差、变形，既可以作为发条弹簧类储能零件的结构原型，也可作为螺旋输送、导流结构的钣金设计参考。设计过程中特意验证了钣金展开的可行性，所有折弯半径、卷边参数均符合钣金加工的公差要求，生成的展开图可直接用于激光裁切下料，无需二次调整参数，兼顾了设计的美观性与生产落地的实用性。
