五叶片可调孔径3D打印机械虹膜结构

　　这款机械虹膜结构专为3D打印工艺适配设计，核心功能是通过叶片的同步转动实现中心通光/过孔孔径的连续调节，这类结构常被应用在小型光学实验装置的光圈调节模块、桌面级自动化设备的料流通道开度控制、创意展示装置的开合机构，甚至是定制化摄影配件的手动光圈组件中，相比传统金属切削加工的虹膜结构，该设计完全针对熔融沉积或光固化3D打印的工艺特性做了结构优化，无需复杂的工装夹具即可完成单件生产。

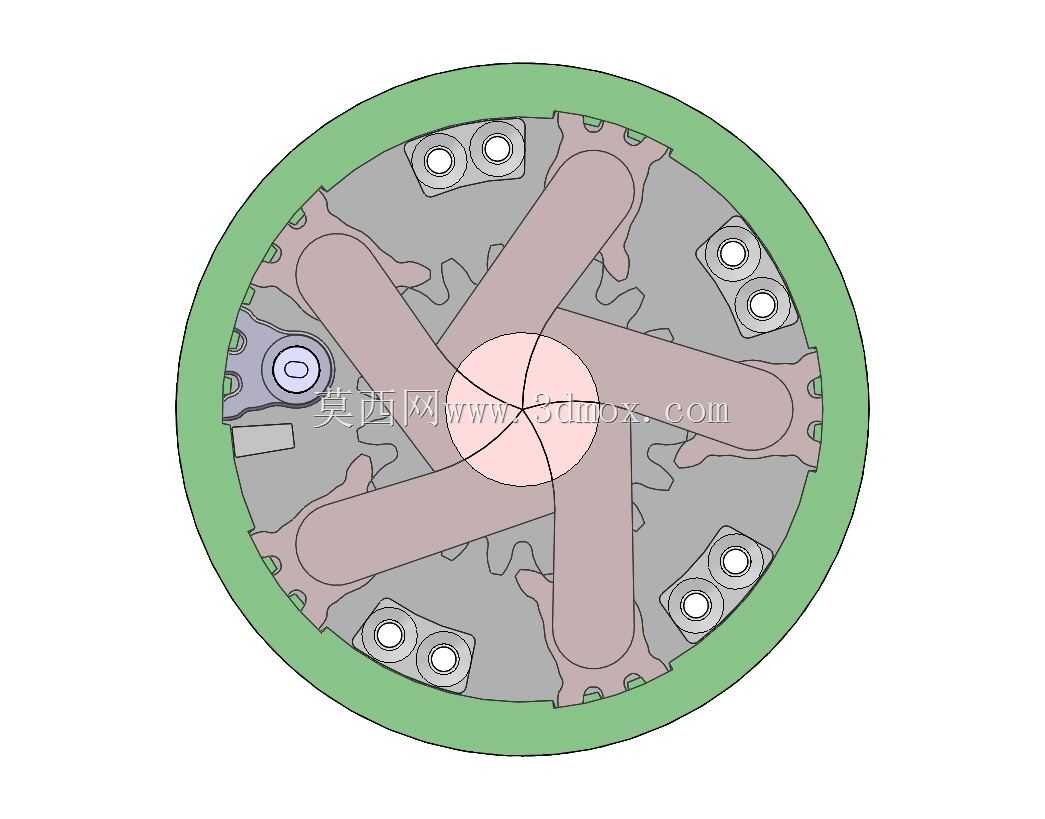

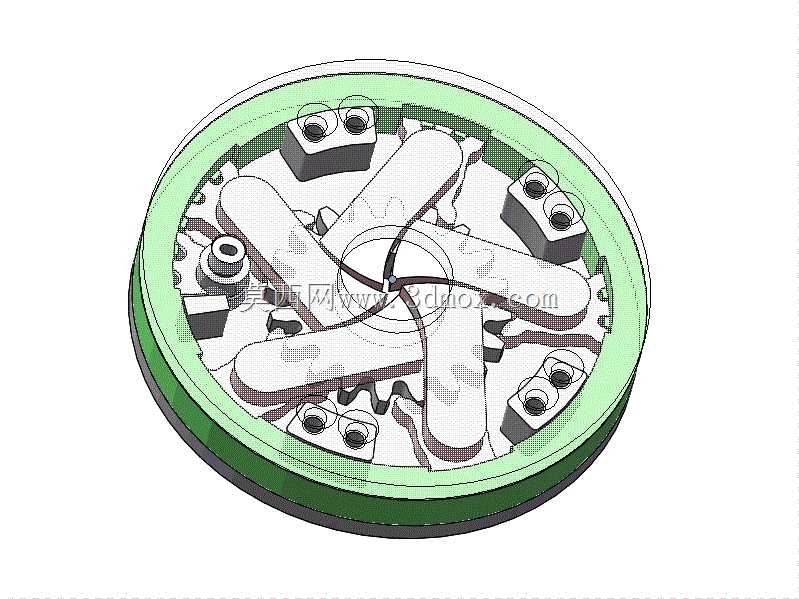

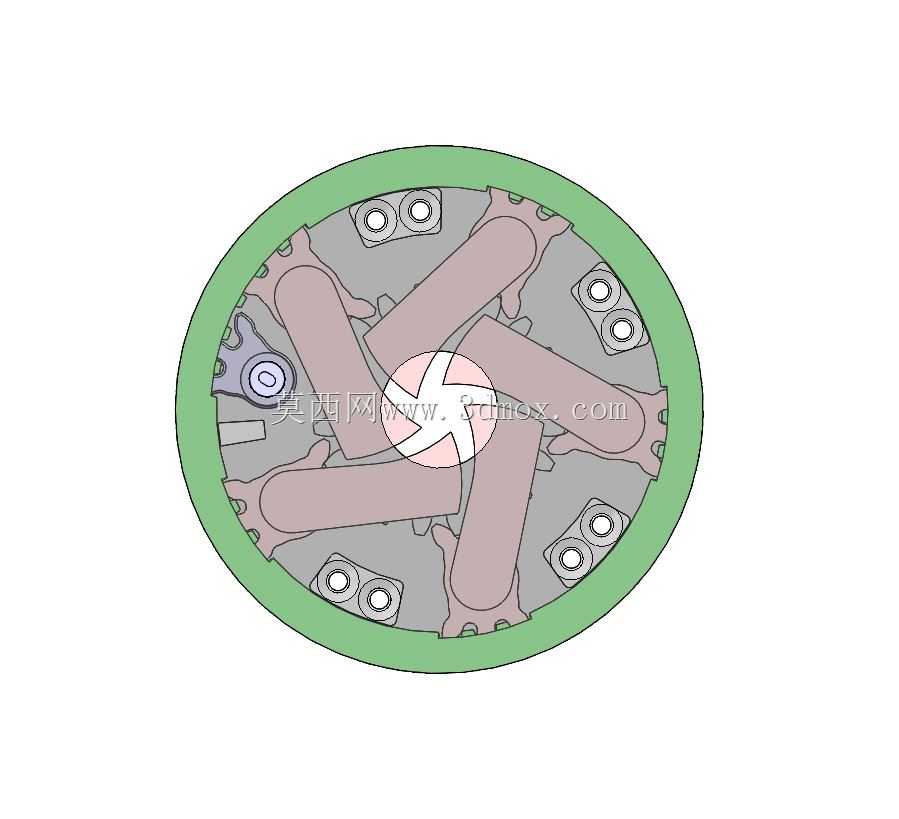

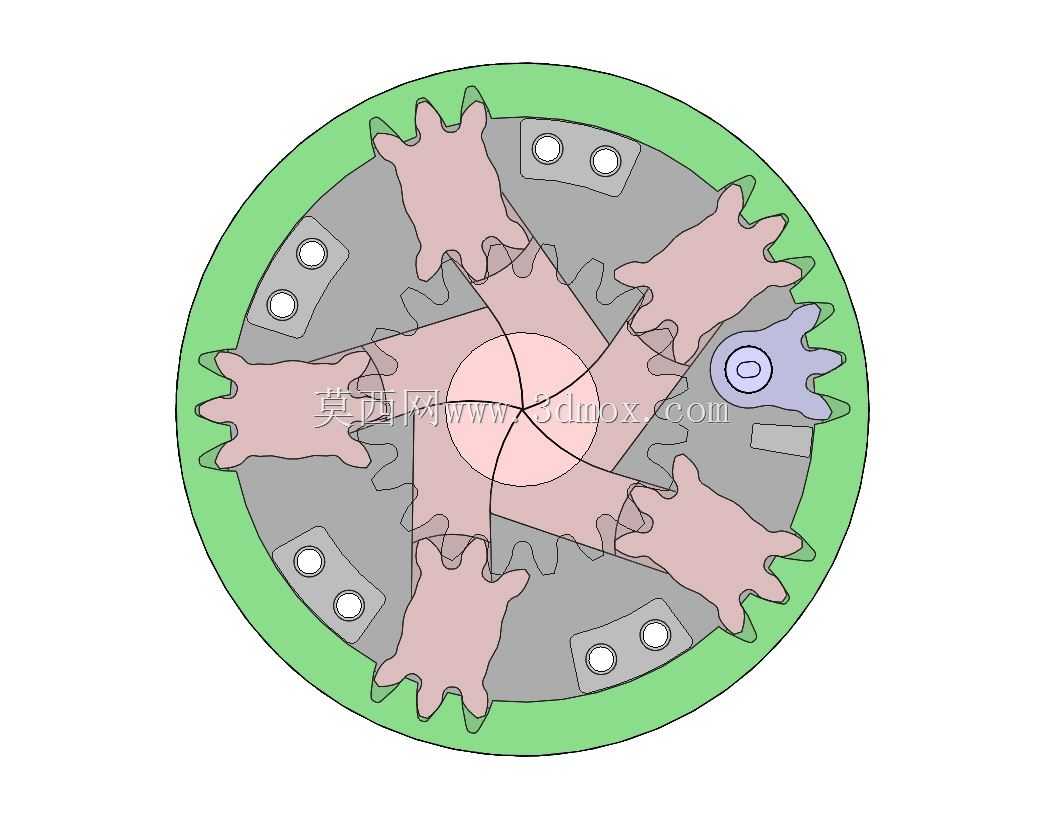

　　从结构设计逻辑来看，整套机构包含外层固定环、五片仿生轮廓的调节叶片、中间传动转盘三个核心部分，转动外层的传动部分或中间板时，五片叶片会沿着预设的导槽同步做收合或展开动作，实现中心孔的无级开合。设计时充分考虑了3D打印的层纹公差问题，所有叶片的配合面都预留了合理的活动间隙，避免打印后因材料膨胀或层纹凸起出现卡滞，叶片的轮廓曲线经过反复校核，确保在全行程开合过程中，中心孔始终保持近圆形，不会出现叶片错位漏缝的问题。

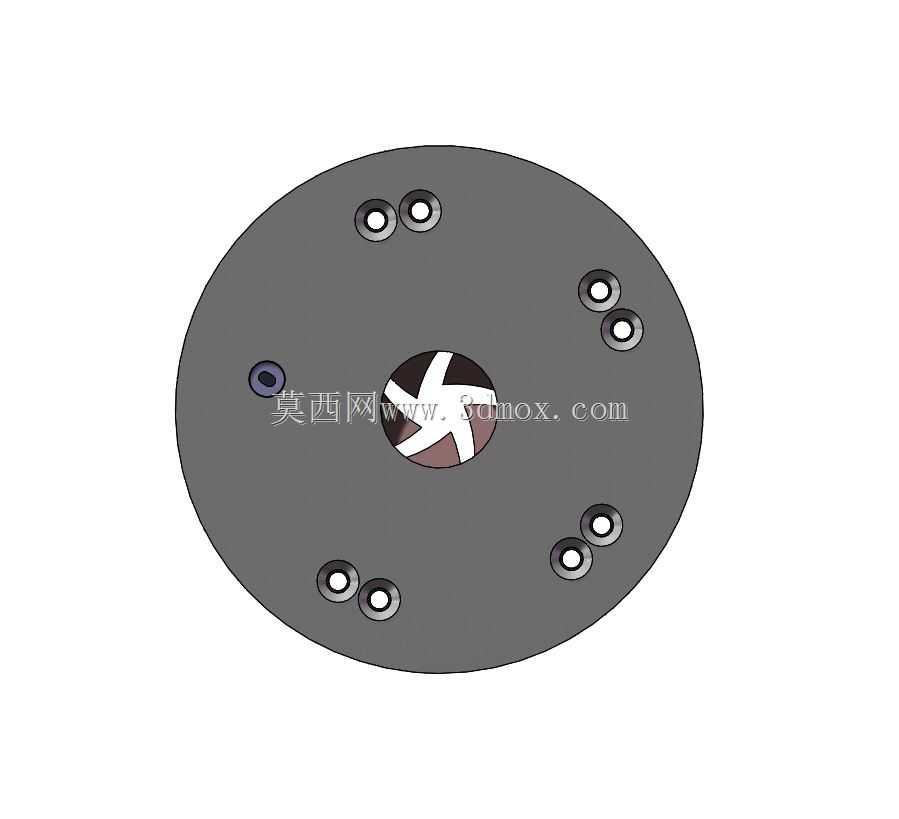

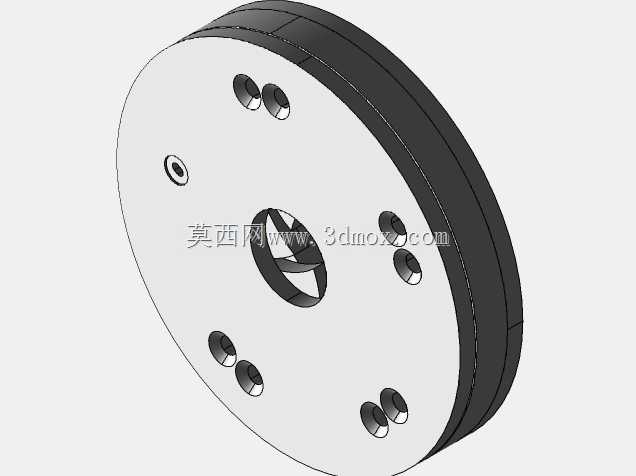

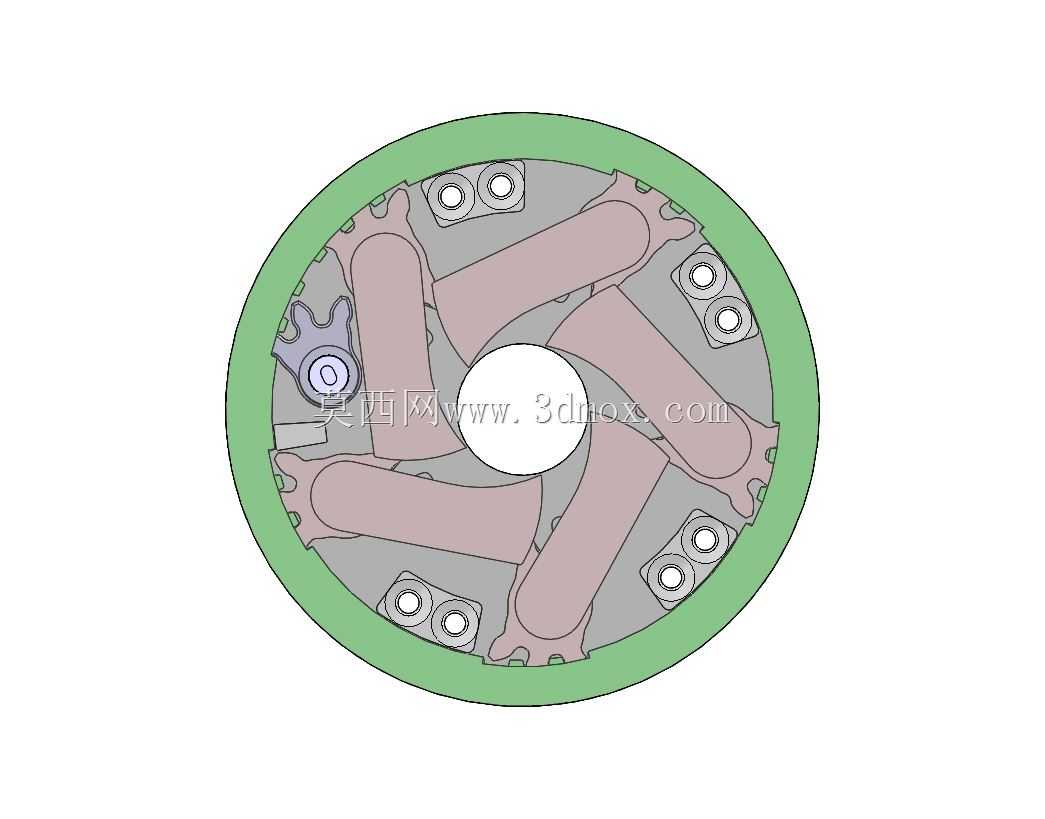

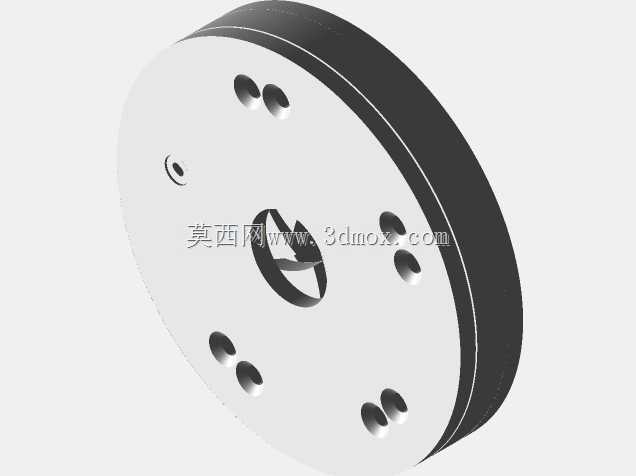

　　尺寸边界方面，这套虹膜装配完成后的外径为45mm，整体装配厚度为8.2mm，中心孔完全闭合时可实现通路全遮断，完全打开时的中心孔直径为10mm，能够覆盖多数小型光路、小口径料流通道的调节需求。装配时仅需配套标准M2规格的螺钉即可完成所有零件的紧固，无需定制特殊紧固件，所有零件都可单独打印后完成组装，针对光固化树脂打印的特性，设计时将所有薄壁结构的厚度控制在1.2mm以上，避免打印过程中出现零件变形、断裂的问题；如果采用FDM工艺打印，建议将层高设置在0.15mm以下，减少配合面的层纹凸起，打印完成后可对叶片的滑动接触面做简单打磨，进一步降低转动阻尼，提升调节手感。

　　在实际应用选型时，需要注意这套结构的受力上限较低，仅适合作为通路调节、遮挡类的轻载机构使用，不能作为承载结构或高压流体的密封阀使用，叶片与固定环的导槽配合没有设计密封结构，仅能实现物理遮挡功能。如果需要应用在有防尘要求的场景，可在固定环外侧加装薄型亚克力盖板，对内部传动结构做封闭处理，避免灰尘进入导槽影响转动顺畅度。整套结构的传动比经过优化，转动外层调节环约60度即可实现中心孔从全闭到全开的全行程动作，调节过程中叶片运动同步性好，无明显的空行程，适合手动调节的应用场景，也可额外加装小型舵机实现电控自动调节，拓展在自动化设备中的应用可能。
