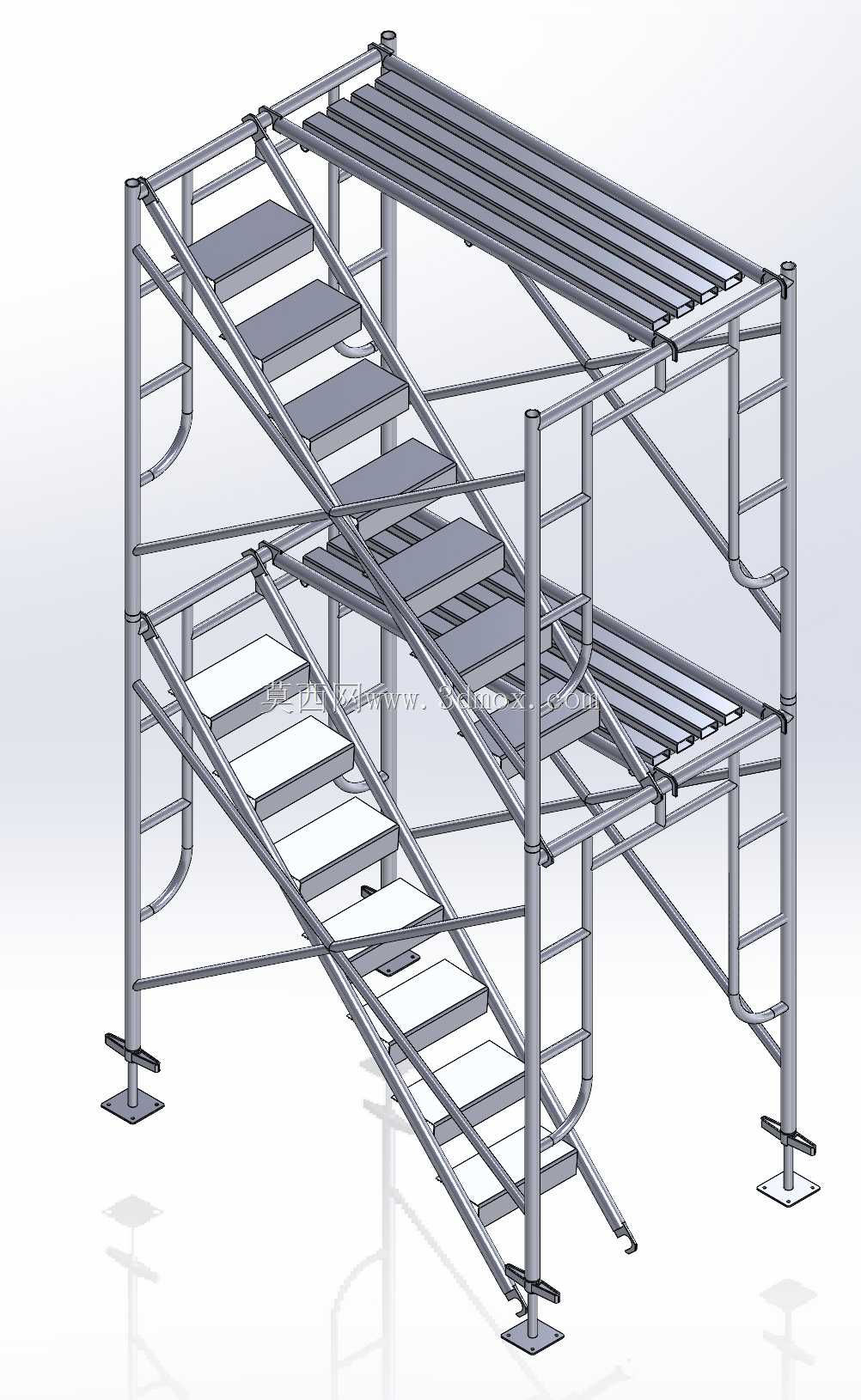

带斜梯猫道的双层1.7米作业脚手架

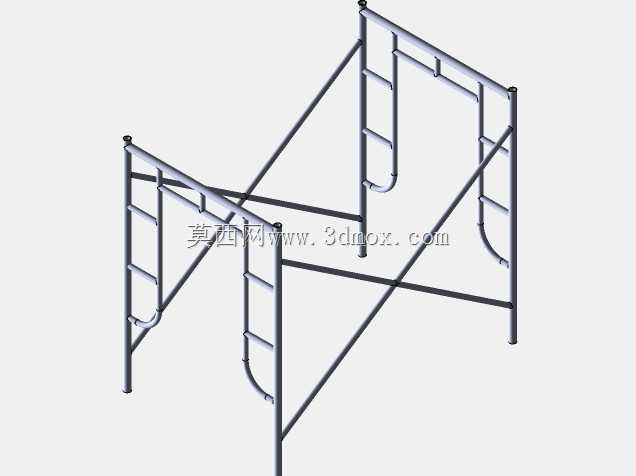

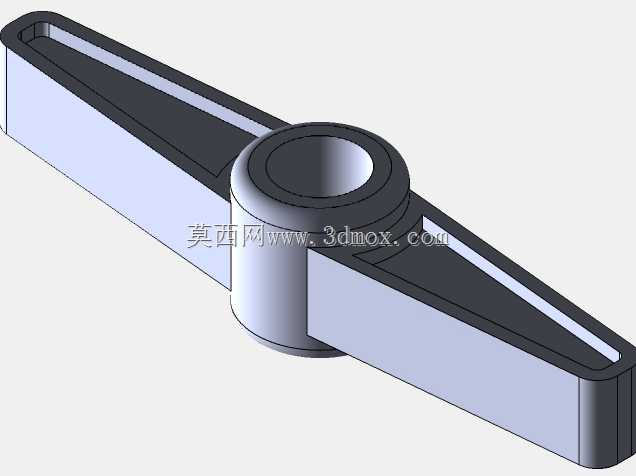

　　这款双层作业脚手架总高度1.7米，适配室内外多数常规登高作业的层高需求，底部配置可调式支撑脚，单脚调节行程覆盖50mm范围，可应对铺装不平整的硬化地面，安装时无需额外做地面找平处理，仅需通过扳手调节脚座螺母即可保证架体整体水平度，避免架体倾斜带来的作业风险。架体主框架采用标准圆钢管焊接成型，立杆与横杆连接节点采用满焊工艺，所有焊道均做打磨清渣处理，避免应力集中导致的节点开裂，相邻两片主框架之间通过横向连接杆件做刚性拉结，拉结点位分布在架体上下两层的四个角点，保证架体整体抗侧移能力满足高空作业荷载要求。

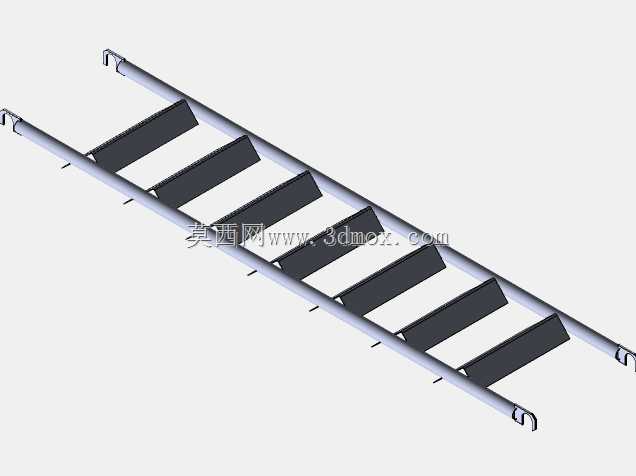

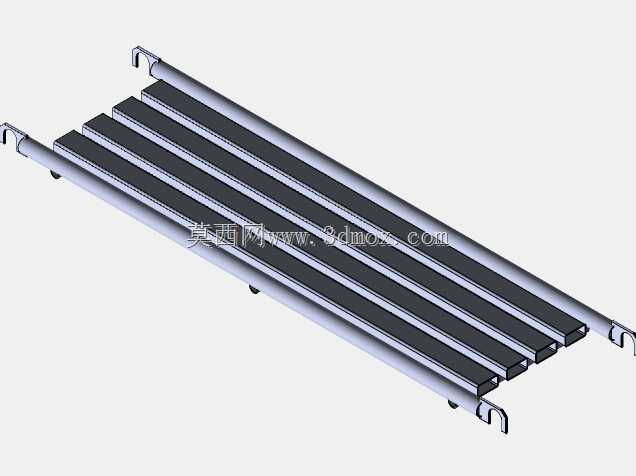

　　架体配套的斜向梯道采用踏步板与梯梁一体化焊接结构，踏步表面做防滑冲压处理，单级踏步高度控制在180mm以内，符合人体工程学登高步距要求，作业人员携带小型工具上下时无需额外借助攀爬杆件，通行顺畅度远优于常规直爬梯结构。梯道侧边设置连续防护栏杆，栏杆高度1.1米，中间设置一道横杆，避免人员上下时失足坠落。两层作业平台均铺设满铺式钢踏板，踏板与框架之间采用卡扣式固定，不会出现踏板移位、翘边问题，平台边缘设置180mm高挡脚板，防止工具、物料从平台边缘滑落伤及下方人员。

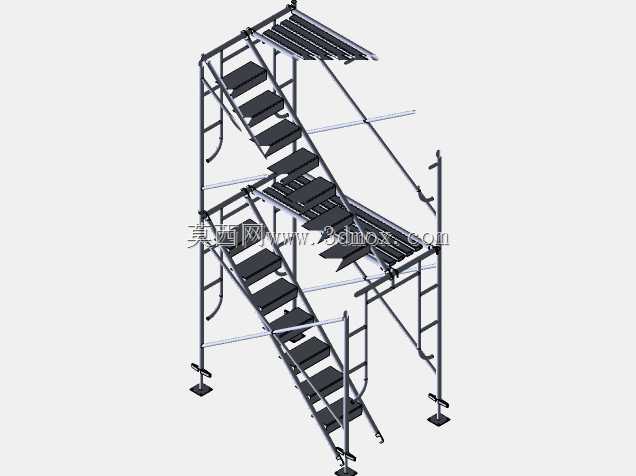

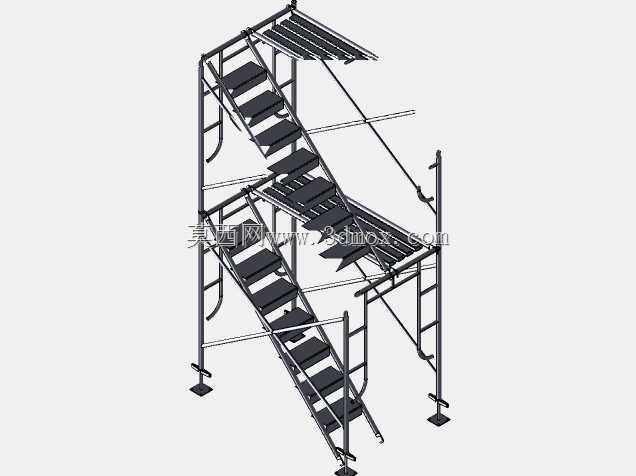

　　架体侧边设置的贯通式猫道，可作为物料临时转运通道，也可作为管线布设的临时支撑结构，在建筑装修、设备安装、场馆维护等场景中，作业人员可通过猫道在架体侧面完成长距离水平作业，无需反复挪动架体位置。整套架体采用模块化拼装设计，所有杆件均为标准化构件，无需现场焊接，仅需配套插销、卡扣即可完成组装，两名作业人员可在半小时内完成整架搭建，拆卸后所有杆件可堆叠存放，运输时占用空间仅为组装状态的1/5，适合频繁转场的零散作业场景。

　　设计过程中对架体做了荷载验算，单层作业平台均布荷载可满足2kN/㎡的使用要求，可同时容纳3名作业人员携带工具开展作业，斜梯通行荷载满足1kN/㎡要求，完全覆盖常规建筑施工、设备维保、广告安装等场景的使用需求。架体所有外露金属构件均做镀锌防锈处理，可在户外露天环境下长期使用，不会因锈蚀导致构件截面削弱影响结构安全，底部支撑脚采用加大尺寸的底盘，增大与地面的接触面积，避免在软质地面作业时出现架体沉降问题。
