曲柄滑块式快速返回机构三维设计

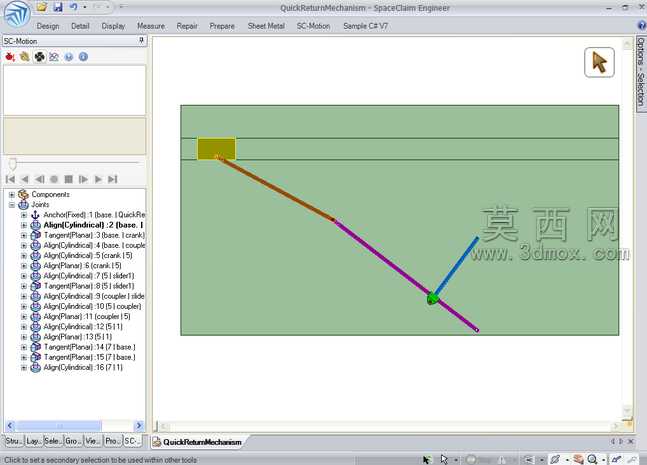

本作品为基于SpaceClaim平台搭建的曲柄滑块类快速返回机构三维模型，建模过程严格遵循机械原理中急回机构的设计逻辑，从基础基准平面创建开始，依次完成固定机架、主动曲柄、传动连杆、滑动执行滑块的零件建模，所有零件的尺寸参数均按照运动学仿真要求做了匹配校准，确保各运动副之间无干涉、无错位。建模阶段对各铰接位置做了同轴度约束处理，固定机架采用简化的平板式结构做承载基体，主动曲柄为短杆状刚性构件，传动连杆采用分段式结构分别与曲柄、滑块做铰接配合，滑动副位置添加了线性运动约束，保证滑块仅能沿预设的水平导轨方向做往复直线运动。材质设置上，所有刚性构件均赋予金属材质属性，固定机架做哑光深绿色喷涂质感处理，主动曲柄设置为亮黄色金属漆面，两段传动连杆分别赋予棕色、紫色的区分色材质，铰接点位置采用亮绿色球面标识来突出运动副位置，方便观察运动过程中的铰接点轨迹。模型完成装配后，通过运动仿真模块添加了主动曲柄的匀速旋转驱动，模拟机构实际运行时的运动状态，可直观观察到滑块在工作行程做慢速匀速进给、回程阶段做快速复位的急回特性，完整复现了快速返回机构的核心运动规律。模型整体结构简洁明了，省略了非必要的紧固件、外壳等装饰性结构，重点突出机构的运动传递逻辑，各零件的装配约束完全符合实际机械装配要求，运动过程中无构件穿透、约束冲突等问题，可直接用于机械原理教学演示、机构方案验证等场景，通过运动仿真可清晰展示急回特性的产生原理，帮助理解曲柄滑块类机构的运动转化过程，即主动件的连续旋转运动如何转化为从动件的往复直线运动，以及行程速比系数对回程速度的影响机制。
