CC硬化炉工业热加工设备三维设计

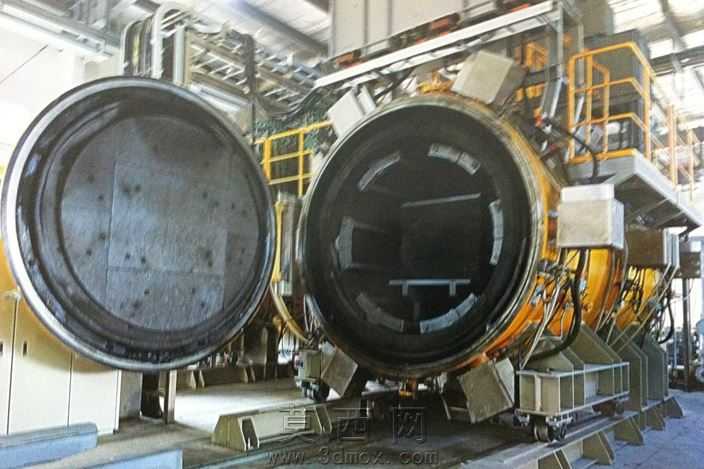

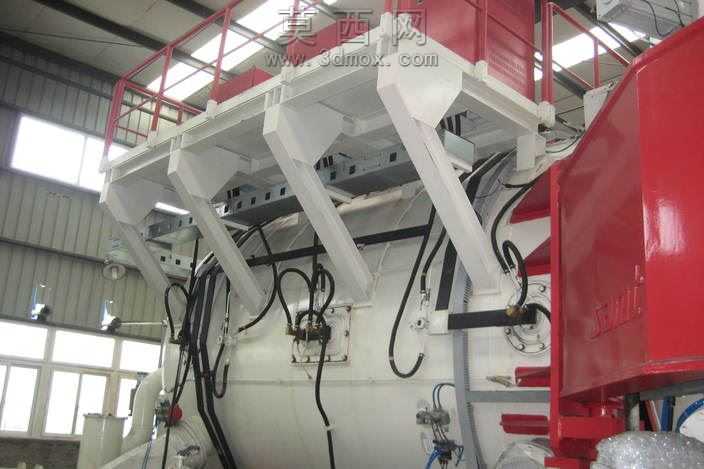

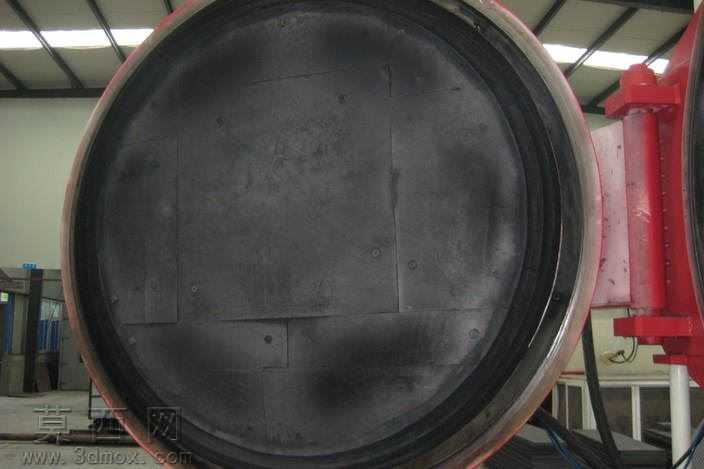

本模型为CC硬化炉的完整三维设计成果，建模阶段围绕C/C材料硬化处理的工艺需求展开，首先对设备的整体布局进行基准搭建，确定卧式双开门圆形腔体的核心结构比例，参考实际工业设备的安装尺寸，对炉体主筒体、侧开式密封炉门、底部支撑机架、周边操作检修平台逐一进行特征建模。炉门部分重点还原了厚重的密封法兰结构、内侧的隔热层安装位以及锁紧机构的装配关系，通过曲面建模与实体拉伸结合的方式，还原炉门内侧因长期高温作业形成的质感细节，同时保证炉门与主腔体的同轴度配合精度，满足真空密封的结构设计要求。主炉体部分建模时区分了外层承压壳体、中间保温层、内部加热组件安装腔的分层结构，对筒体外侧排布的冷却管路、电气接线盒、动力驱动组件进行了精细化的特征还原，管路走向按照实际工业管线排布逻辑进行布线，避免出现结构干涉问题。底部支撑机架采用型钢焊接结构的建模逻辑，还原了承重梁、调整脚轮、固定地脚的细节，同时配套搭建了设备周边的黄色安全护栏、操作走台、爬梯结构，还原真实生产场景中的设备配套布局。材质渲染阶段，针对不同部件赋予对应材质属性：炉体金属外壳赋予耐高温合金钢材质，调整金属粗糙度参数还原工业设备使用后的哑光金属质感，炉门密封面赋予抛光金属材质体现密封面的加工精度，冷却管路赋予深色金属漆材质，安全护栏赋予醒目的黄色工业烤漆材质，走台踏板赋予防滑花纹钢板材质，地面部分还原工业厂房的环氧地坪质感，通过环境光与局部补光的搭配，渲染出车间内真实的光影效果，突出设备厚重的工业质感与大型热加工装备的体量感。设计过程中重点考量了C/C材料硬化工艺对设备的性能要求，保证腔体内部的有效作业空间满足工件放置需求，炉门开合结构的运动轨迹在装配验证中无干涉，支撑结构的承重分布符合重型设备的力学要求，整体模型完整还原了CC硬化炉的外观结构与核心装配关系，可用于工业装备展示、工艺布局规划、设备结构教学等场景。
