2020工业铝挤压型材机架结构

　　20系列铝挤压型材在轻型自动化设备里使用频率很高，尤其适合桌面式工装、检测台、小型输送线侧边框架以及3D打印设备的主体骨架。这类截面的核心价值不在于承受大载荷，而在于在有限安装空间内提供规整的安装基准、足够的槽口连接自由度和较低的整体重量。

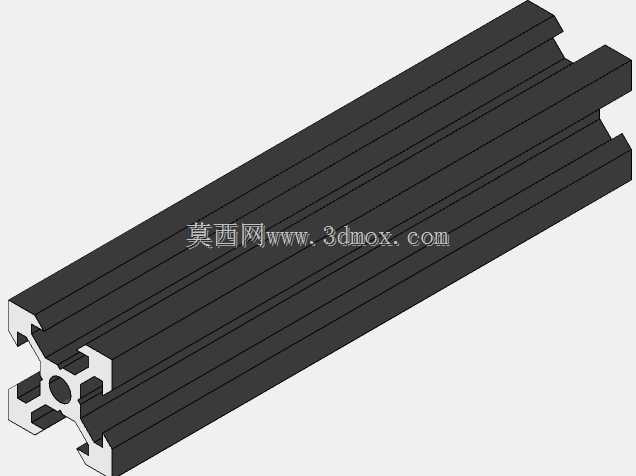

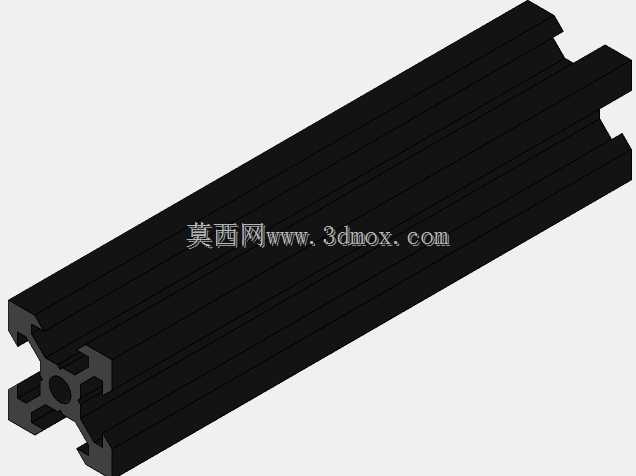

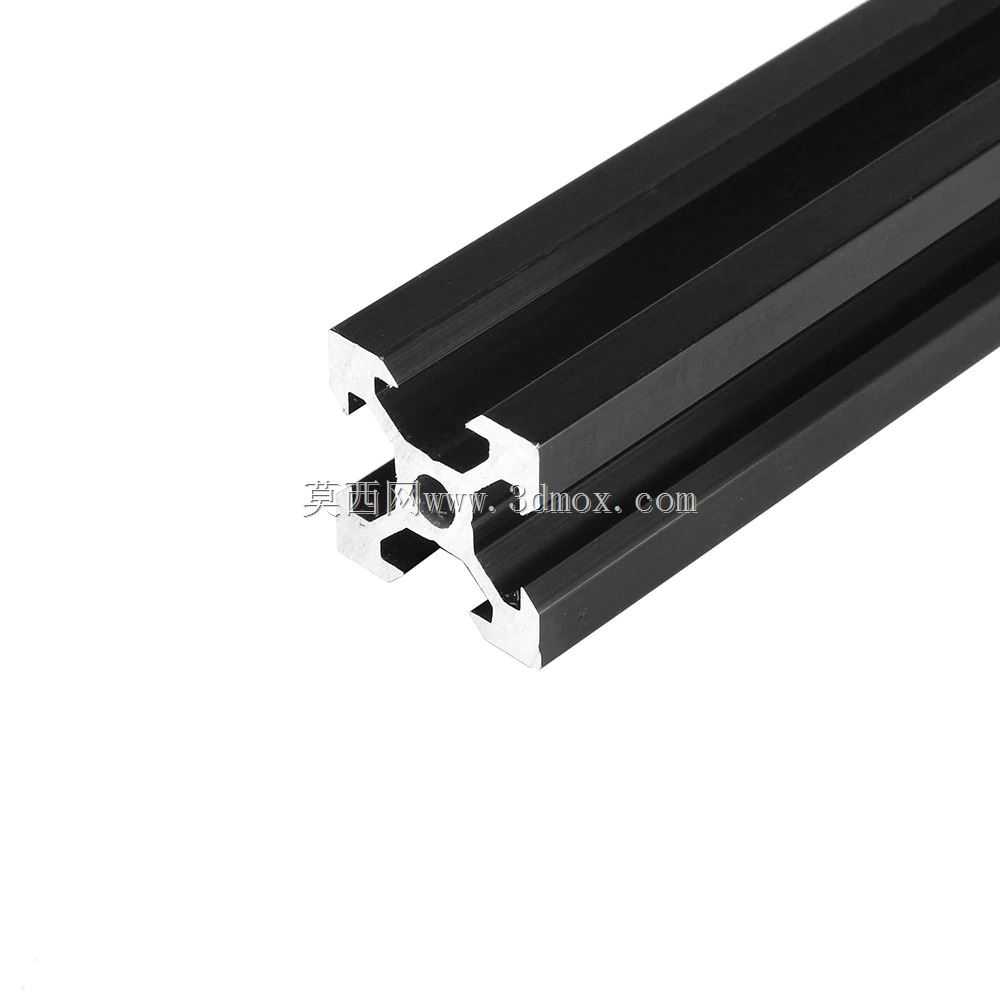

　　从截面看，2020规格对应20毫米见方的外轮廓，四个方向均布置标准T型槽，槽口可直接滑入专用滑块螺母或弹片螺母。装配时不需要在型材本体上大量钻孔，侧板、传感器支架、直线导轨、拖链支撑板和防护罩都能沿槽道调整位置，这对试制阶段频繁改孔位的设备非常友好。端部通常通过端面攻丝或内置角件连接，直角交接处可采用隐藏式连接件，也可使用外置角码，前者外观整洁，后者维护拆装更方便。

　　建模时需要把槽口宽度、壁厚过渡、中心孔位和端部切割长度作为关键尺寸控制。型材属于长件，三维布置中应先按框架外边界拉出主干梁，再补齐横梁和加强撑；不要只画外观方块，否则后续装配角件、螺母和面板时会出现干涉。槽道内部要保留螺母滑动空间，相邻型材拼接处应预留螺栓头部和扳手操作空间，尤其是内腔较窄的20规格，紧固件选长过大或角件厚度不匹配时，现场很容易装不上。

　　实际用途上，这种型材常承担三类功能：一是搭建设备基础框架，为导轨、气缸、电机和电气元件提供安装面；二是作为防护围栏和门板骨架，配合亚克力板或钣金封板形成安全隔离；三是用于工位器具，例如物料架、治具底板和小型工作台。由于截面对称，型材可按任意方向裁切组合，水平梁侧重承受弯曲，竖直立柱侧重承受轴向压力，跨距较大时应在中间增加横梁，避免面板安装后出现明显挠度。

　　安装边界方面，20毫米宽度决定了它更适合轻载和中等精度场景。若导轨直接固定在型材槽面上，需要关注螺钉间距和支撑连续性；对运动冲击较大的轴系，应在受力段增加加厚连接板或改用更高规格型材。端部封板、脚杯、脚轮和铰链都有成熟附件，设计时应把附件外形纳入模型，而不是仅在工程图中文字说明。这样完成的三维结构既能直接用于干涉检查，也能为后续裁切清单、装配指导和选型校核提供可靠依据。
