12V公母对接直流电源接线端子

　　这款12V公母配套的直流电源接插件，主要面向低压直流供电场景的快速接线需求，常见于小型工控板卡供电、安防设备外接电源、DIY电子制作、小型机电设备的电源接驳环节，替代传统的焊线式DC接头，省去焊接工序，现场接线无需额外焊具，仅用普通螺丝刀即可完成导线压接，大幅提升现场装配与后期维护的接线效率。

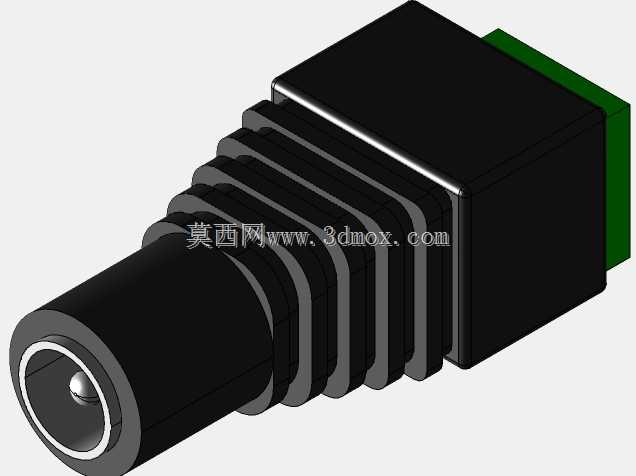

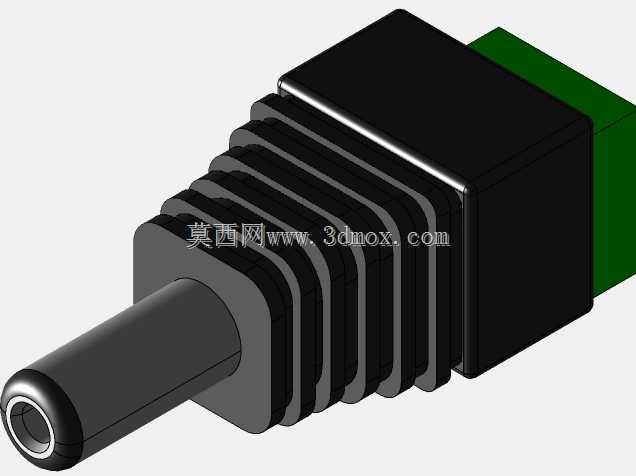

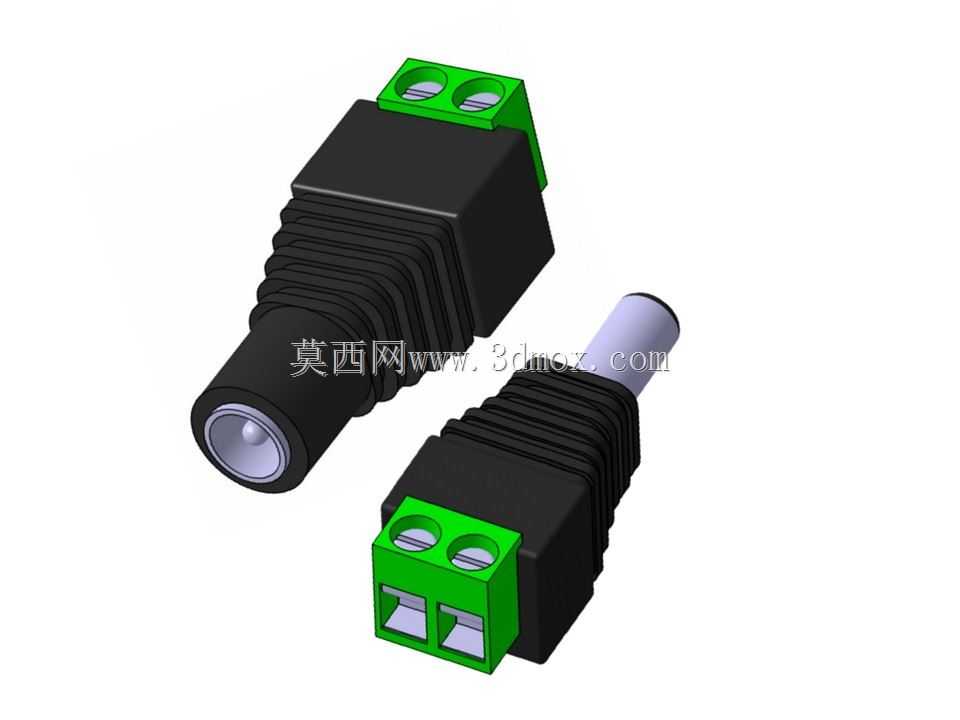

　　从结构设计来看，整套接插件分为公头与母头两个配对部件，插接端采用标准DC同轴接口结构，公头内芯为正极接触插针，外圈金属壳体为负极接触端，母头对应设置内凹接触弹片与外圈包覆接触层，插接后可保证正负极可靠接触，避免接反风险，插接到位后有适度的插拔阻尼感，既不会因为轻微拉扯脱落，也不会因为插拔力过大导致接线端受力松脱。尾部的接线端采用绿色螺钉压接式端子座，设置两个独立的接线孔位，分别对应正负极，每个孔位配套压紧螺钉，可适配0.5-2.5平方毫米的多股铜芯导线，压接时导线剥线长度控制在6-7毫米即可，插入接线孔后拧紧螺钉即可完成固定，无需搪锡处理，压接后的导线可承受不小于30N的轴向拉力，满足常规低压设备的接线强度要求。

　　外形尺寸方面，整套接插件插接完成后总长度约38毫米，端子座部分截面为14毫米×12毫米的方形结构，尾部接线端的导线入口朝向与插接轴向垂直，可在设备面板开孔安装时节省纵深方向的安装空间，面板开孔直径适配8毫米的标准DC插座安装孔，也可直接通过尾部接线端悬空使用，无需额外固定结构。绝缘外壳采用黑色阻燃PBT材质，表面做了防滑波纹处理，插拔时手部握持不易打滑，端子座部分采用绿色PA66材质，绝缘性能满足12V低压场景的耐压要求，可承受AC500V的一分钟耐压测试无击穿。

　　设计过程中重点考量了接线的防呆与可靠性，两个接线孔位旁分别标注了正负极标识，避免接线时极性接反导致后端设备烧毁，压接螺钉采用十字槽结构，适配常规十字螺丝刀操作，螺钉底部设置压片，可避免拧紧过程中螺钉端面切伤铜丝，保证导线接触面积充足，降低接触电阻，长期通过5A额定电流时温升不超过30K，不会出现外壳软化、接线松脱的问题。公母头对插时的同轴度公差控制在0.1毫米以内，保证插接过程顺畅无卡滞，接触弹片采用锡磷青铜材质，弹性持久，反复插拔500次后接触电阻仍不大于10毫欧，满足设备日常维护的插拔寿命要求。
