Shehta品牌履带式小型液压挖掘机设计

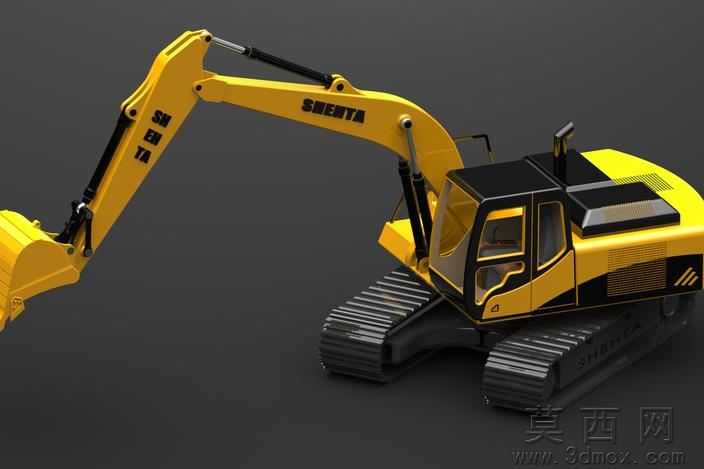

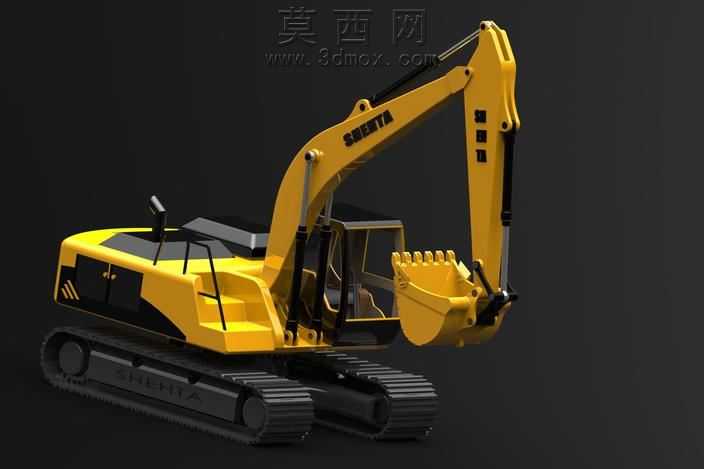

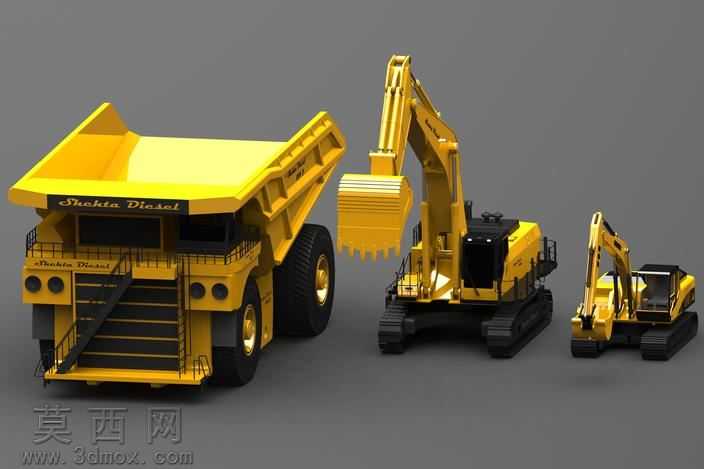

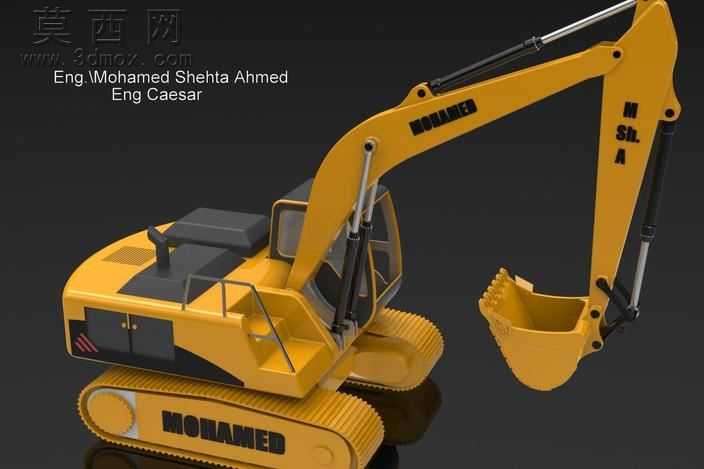

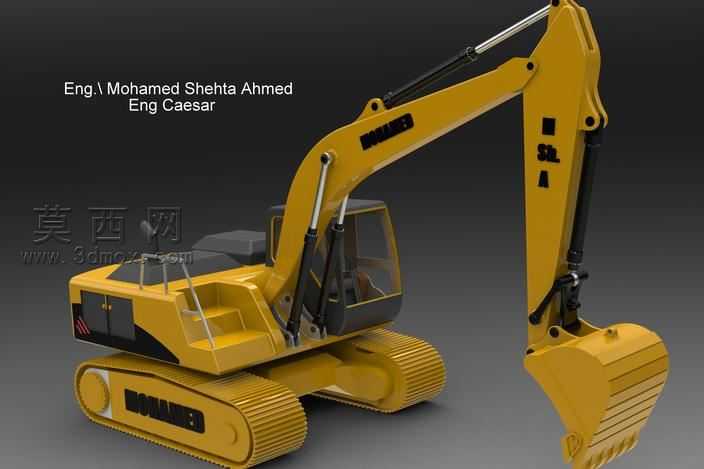

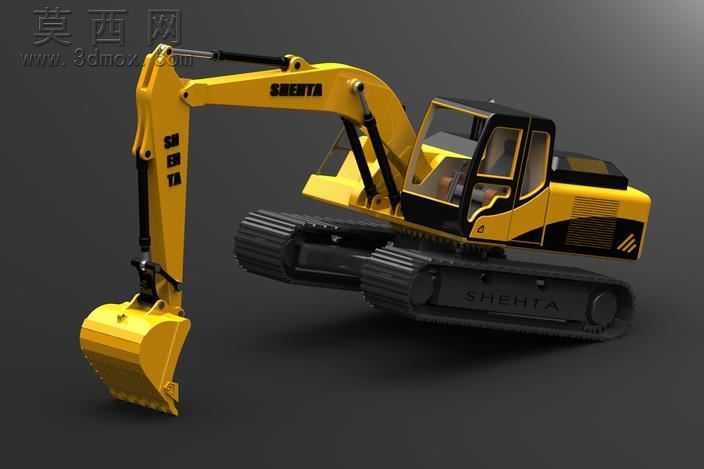

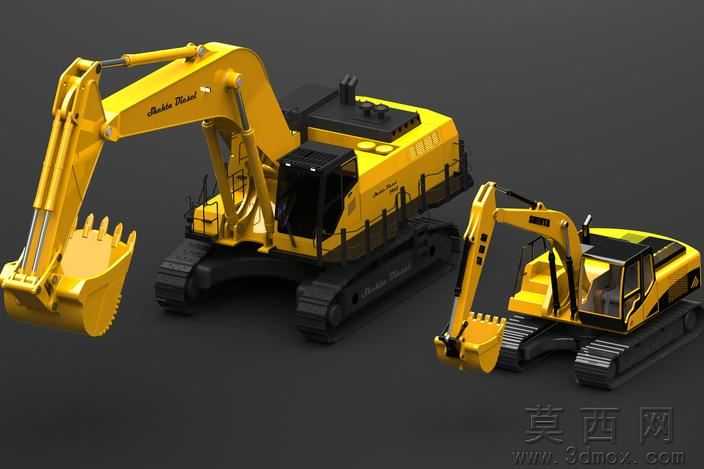

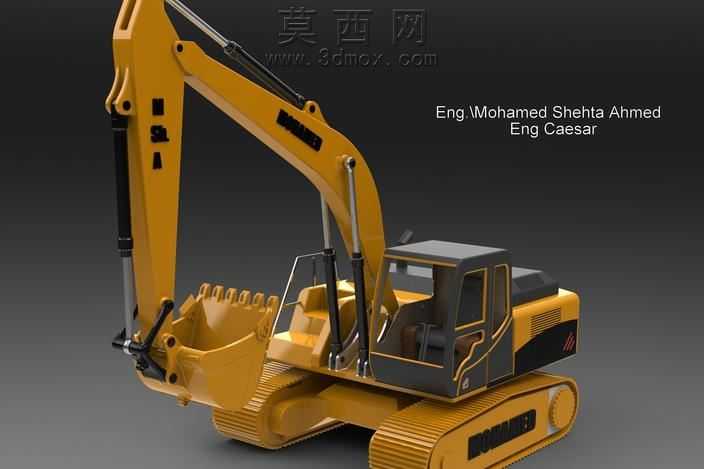

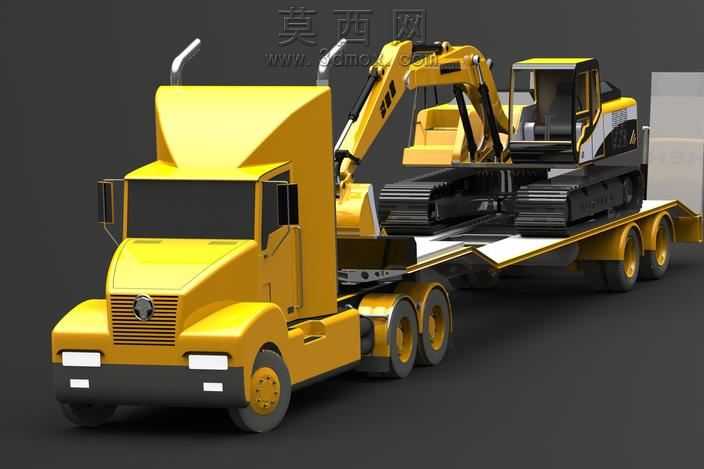

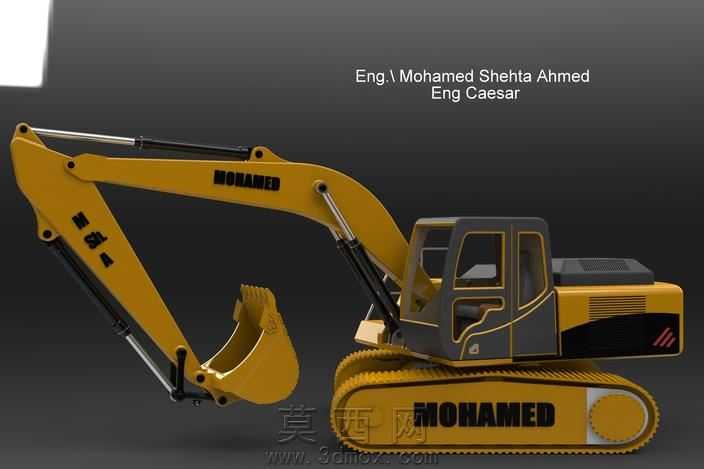

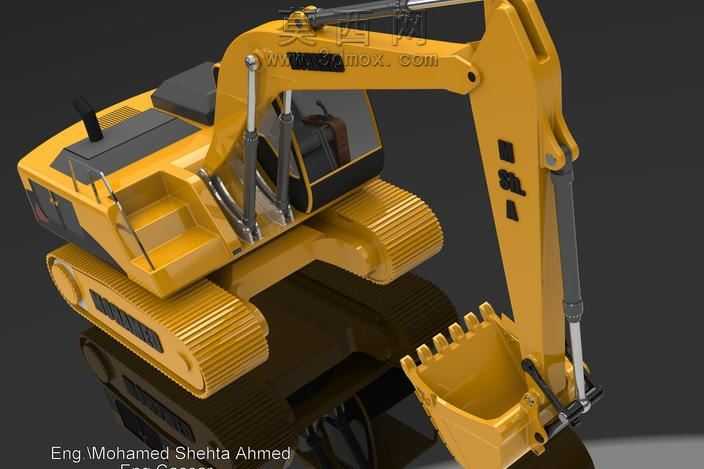

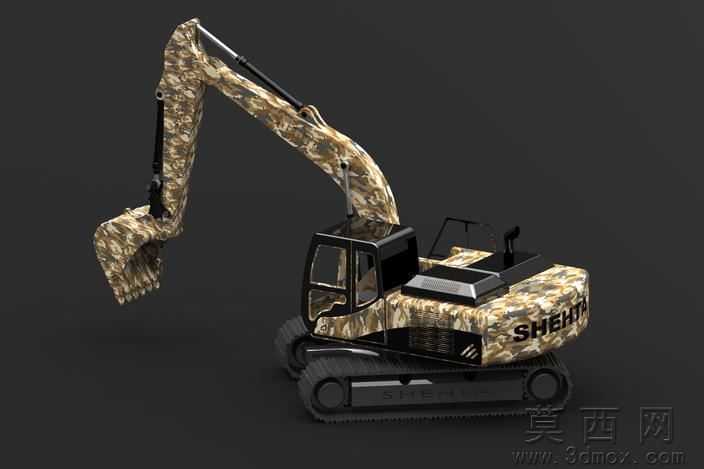

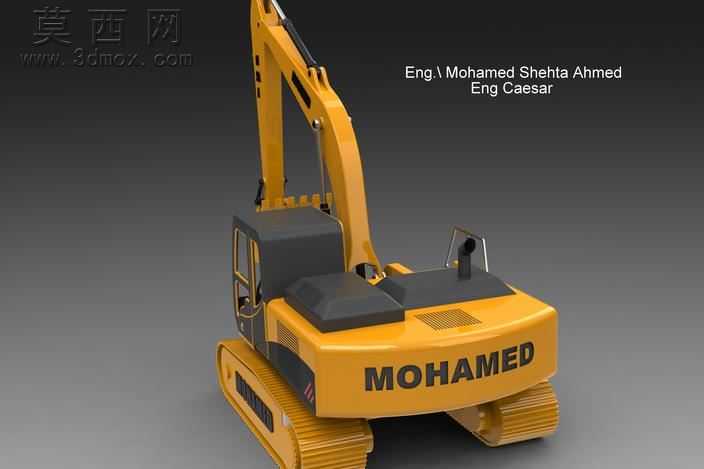

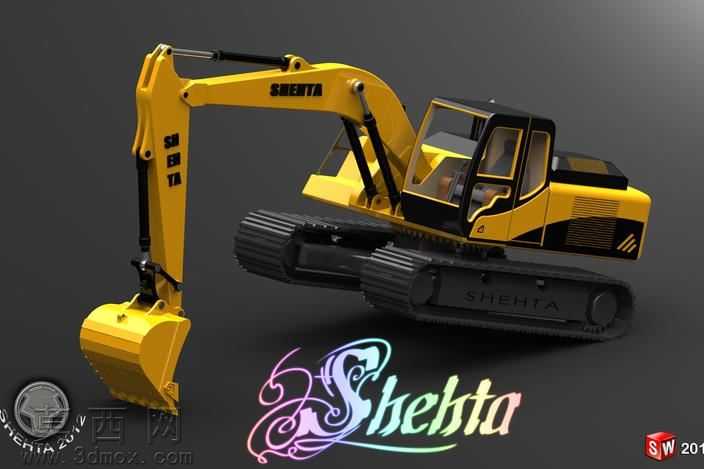

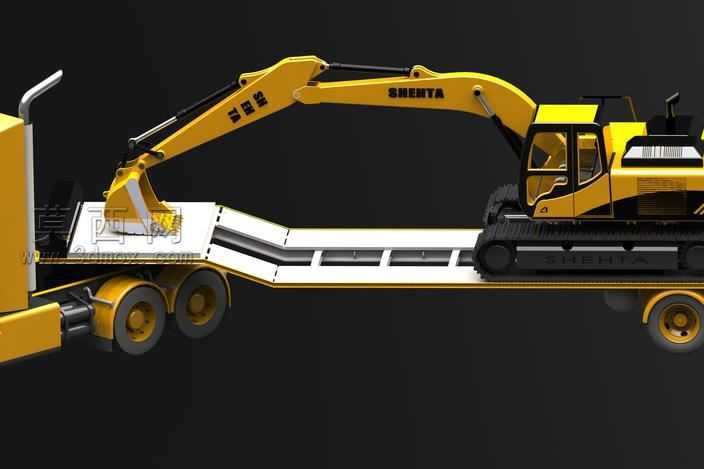

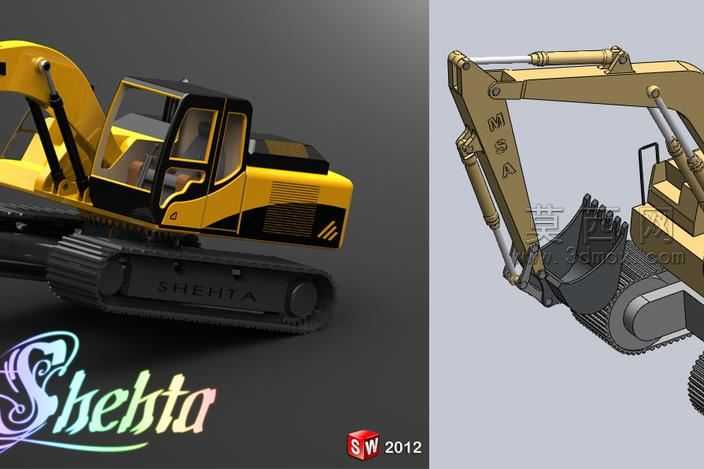

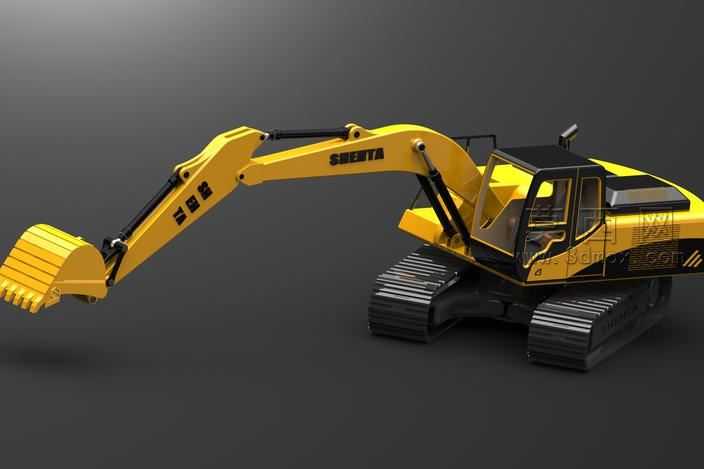

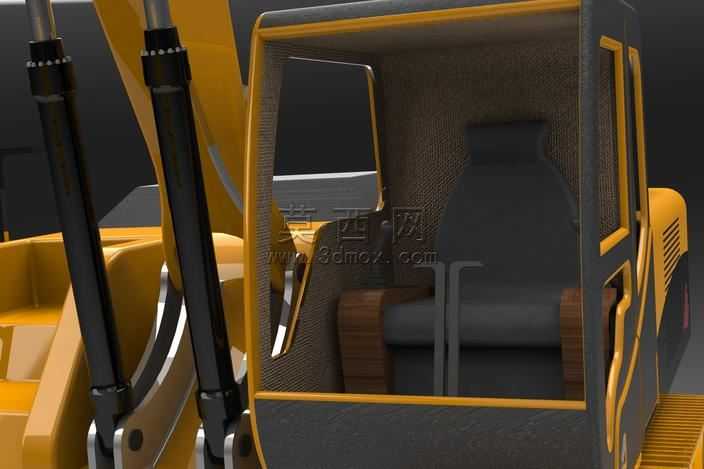

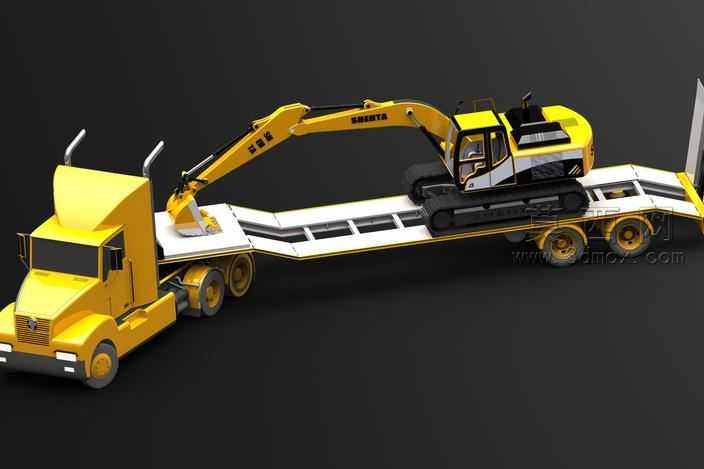

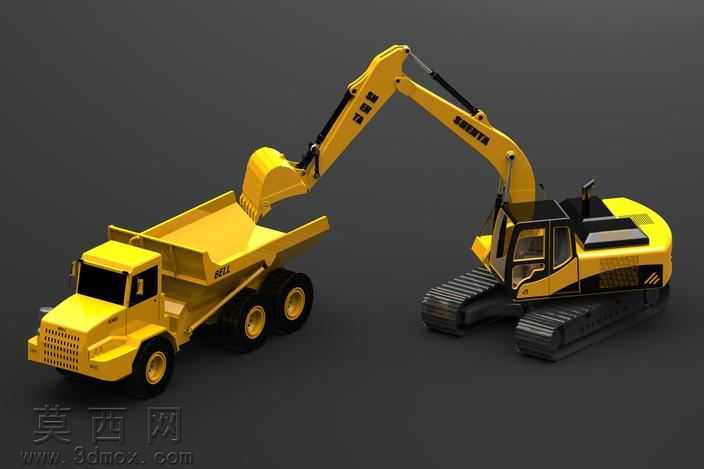

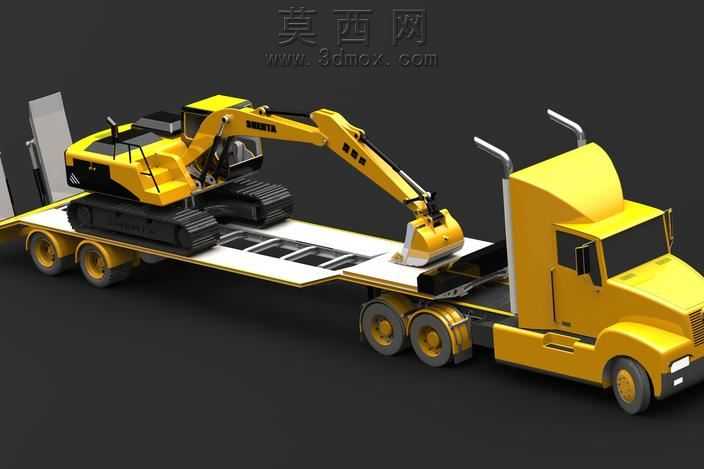

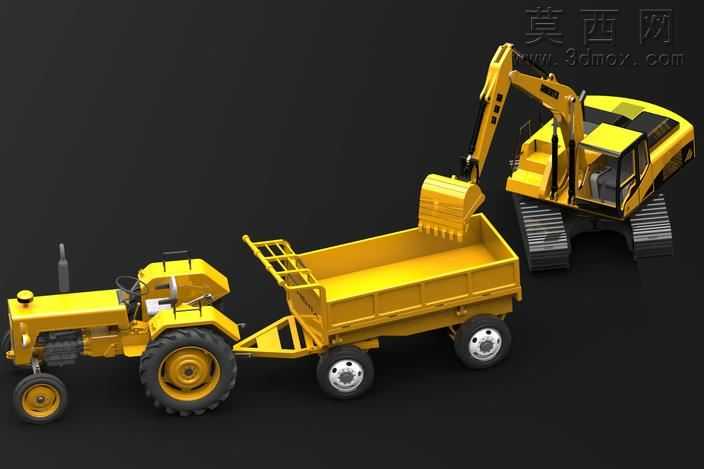

本作品为履带式小型液压挖掘机的三维设计成果，建模阶段严格参照真实小型挖掘机的工程比例搭建整体框架，首先完成行走底盘的结构建模，还原履带板、驱动轮、导向轮、支重轮的完整装配关系，每节履带板的啮合齿形、履带张紧调节结构都做了精细化还原，保证行走机构的结构合理性。上部转台部分按照真实液压挖掘机的布局逻辑，划分出动力舱、驾驶室、液压元件舱的独立空间，动力舱预留了柴油发动机、液压泵的安装位，驾驶室还原了框架式防护结构、透明视窗、内部操作位的基础形态，操作手柄、座椅的轮廓都做了贴合真实设备的建模处理。工作装置部分还原了动臂、斗杆、挖斗的铰接结构，每处铰接点的销轴、液压油缸的安装支座都做了对应建模，液压油缸的缸筒、活塞杆、进出油口结构都清晰呈现，挖斗部分还原了斗齿、侧刃、斗背加强筋的细节，保证工作装置的结构逻辑符合真实液压挖掘机的运动原理。材质与渲染阶段，为履带行走机构赋予了深色耐磨橡胶与哑光金属结合的材质，模拟真实履带的厚重耐磨质感；上部车身主体采用工程设备常用的亮黄色漆面材质，搭配黑色的装饰条、舱门边框、驾驶室窗框，还原品牌设备的经典配色；液压油缸活塞杆赋予亮面镀铬金属材质，缸筒采用深色哑光金属材质，玻璃视窗赋予半透明带轻微反射的材质，挖斗斗齿赋予高硬度耐磨合金钢材质。渲染时采用影棚级柔光布光，在深灰色纯色背景下突出设备本身的结构轮廓，在车身侧面、履带表面添加自然的光影过渡，同时在画面中添加品牌标识元素强化设计归属，整体渲染效果真实还原了小型液压挖掘机的工业质感。设计思路上围绕小型挖掘机的作业场景定位，控制整机尺寸适配狭小空间作业需求，优化上部转台的回转半径设计，保证作业灵活性；工作装置的铰接点位置经过反复调整，匹配小型设备的挖掘力与作业范围参数，履带底盘的接地长度与宽度比例经过测算，保证作业时的整机稳定性，各部件的装配间隙都参照真实工程设备的公差标准设置，既保证三维模型的外观还原度，也具备结构合理性，可用于工程机械原理展示、设备外观方案验证等场景。
