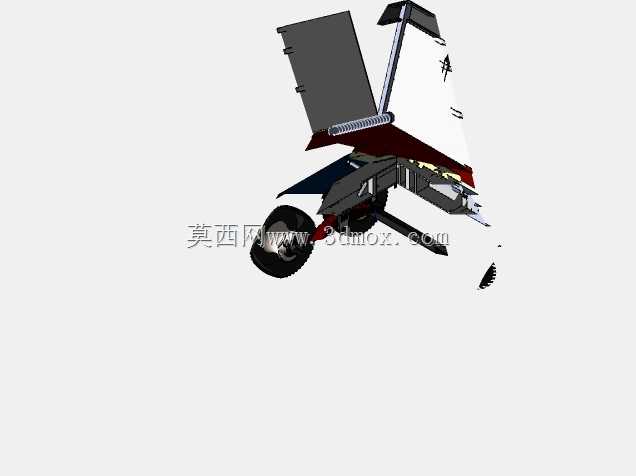

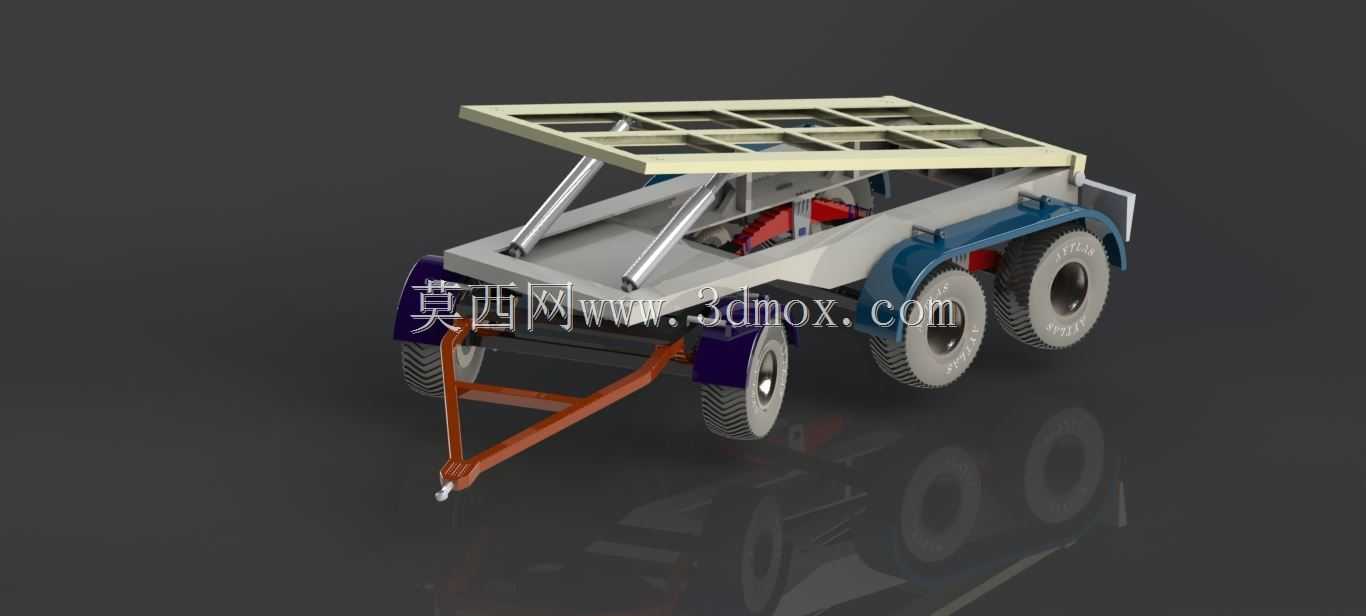

厂区物料转运双轴牵引拖挂车厢结构

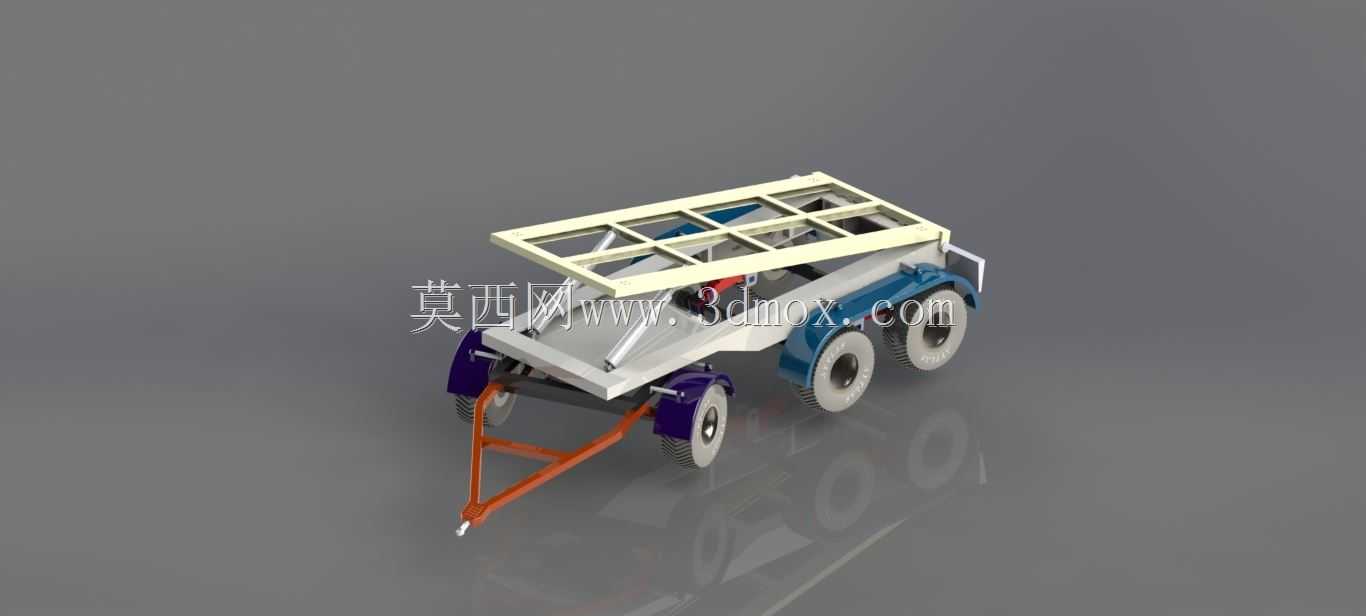

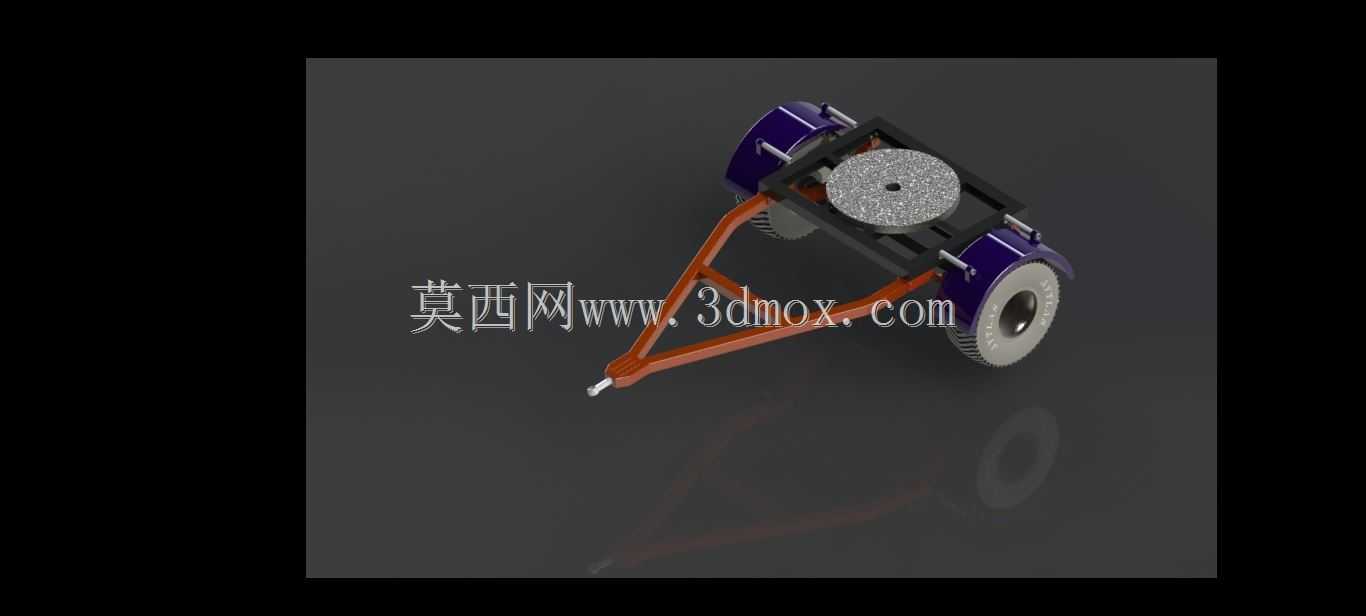

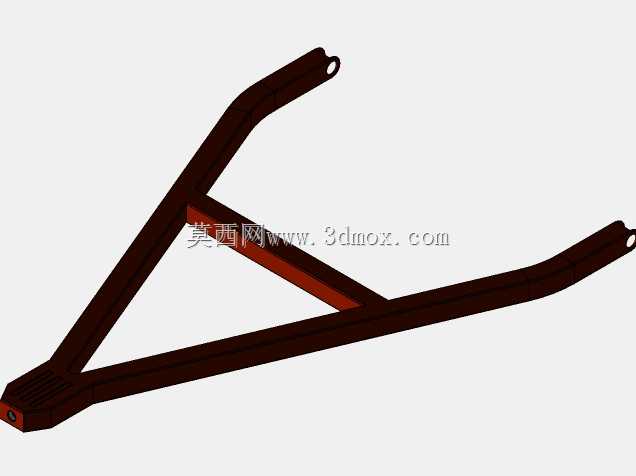

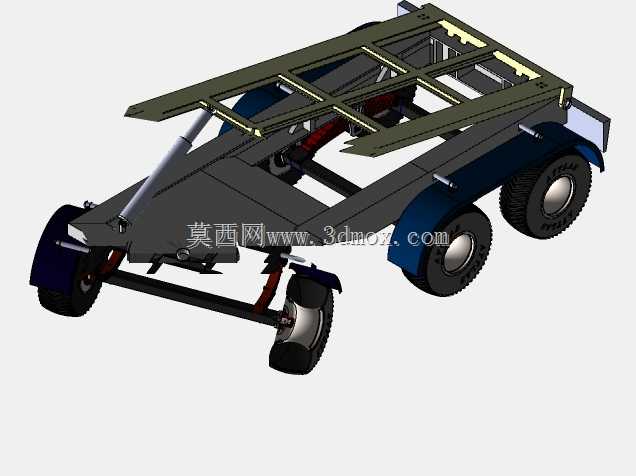

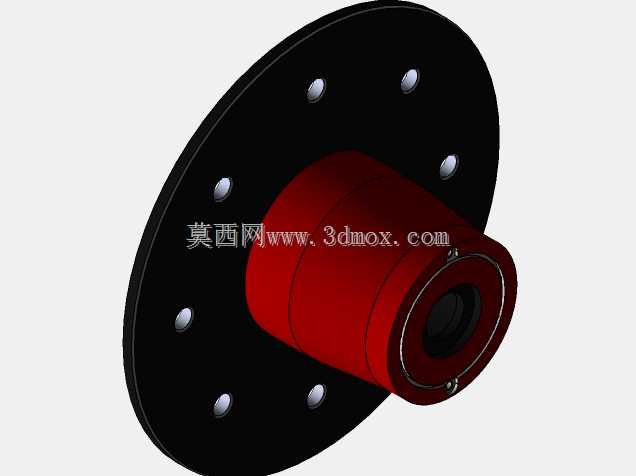

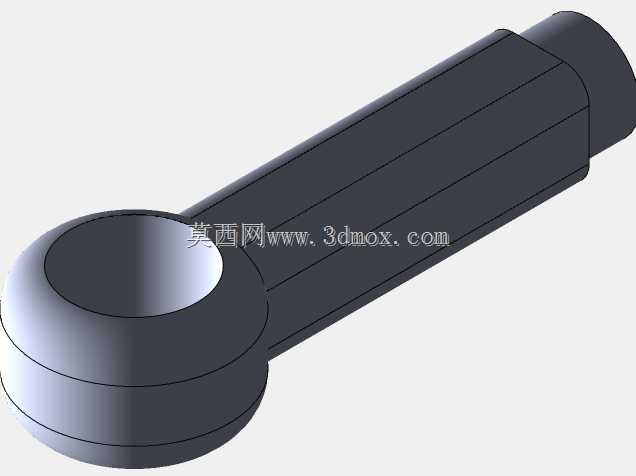

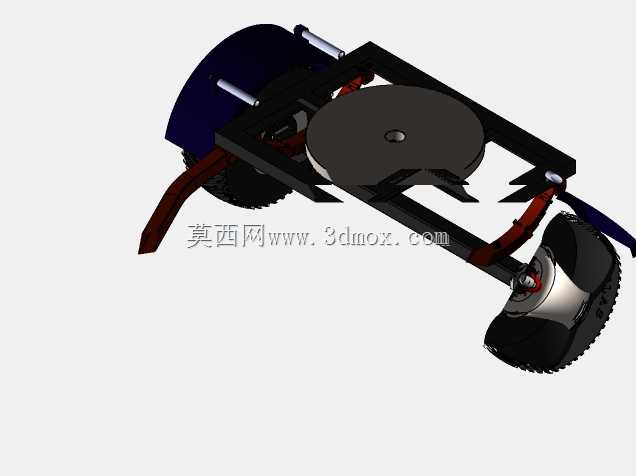

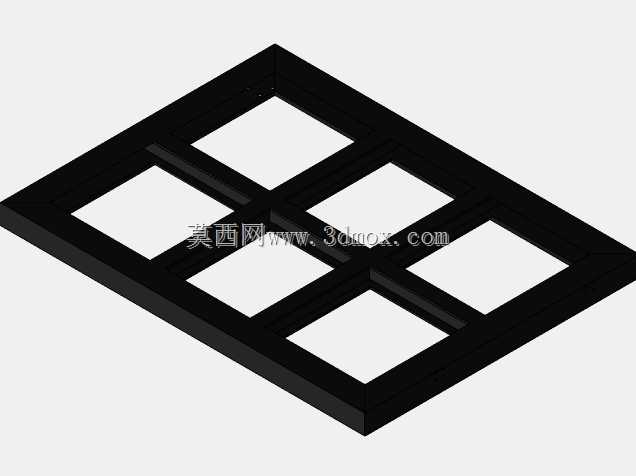

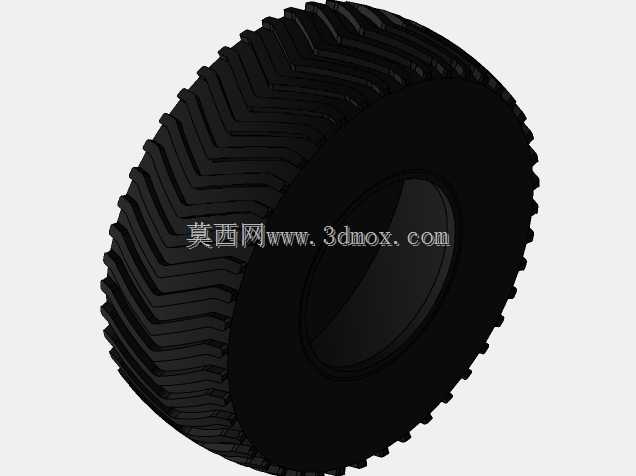

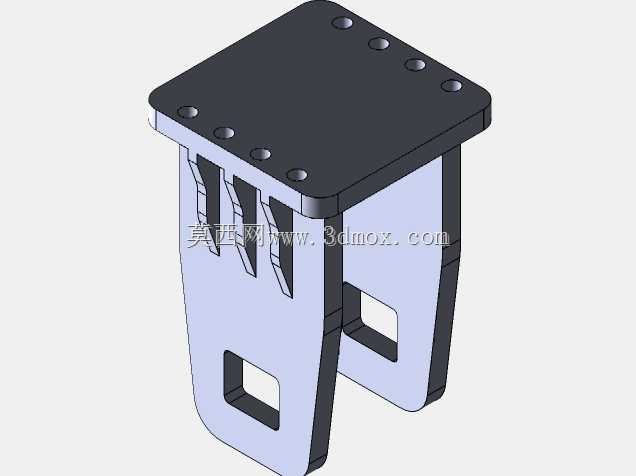

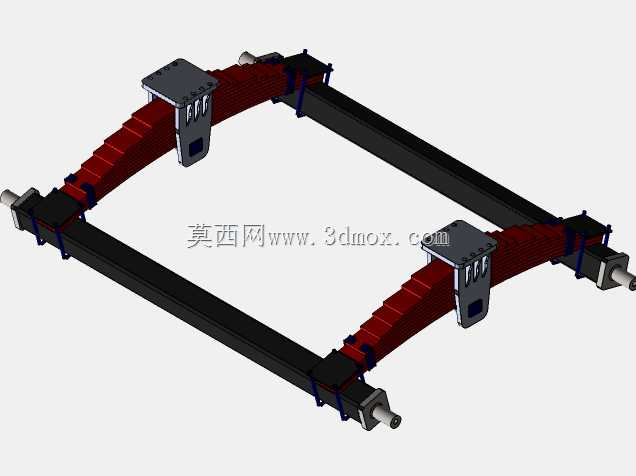

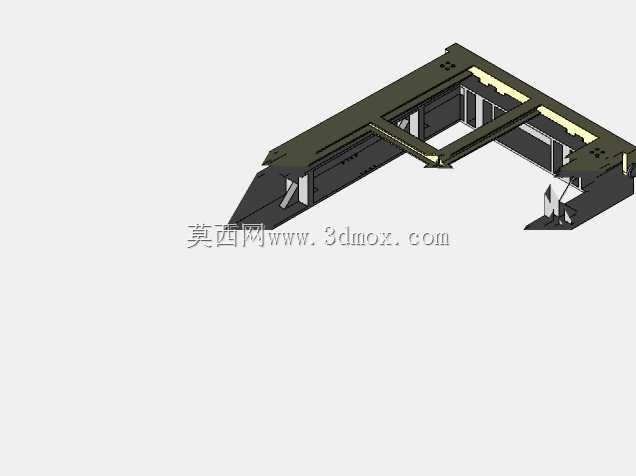

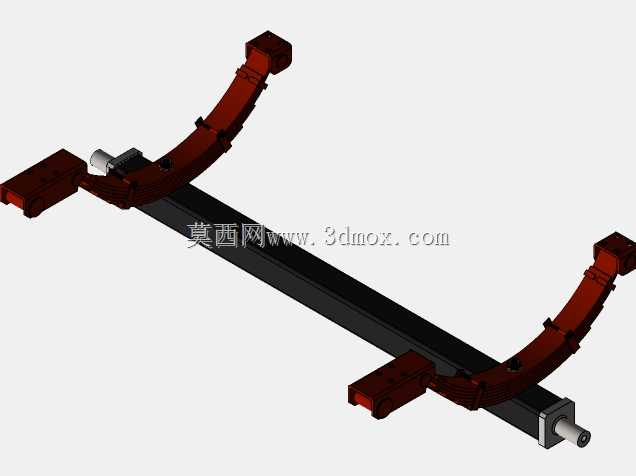

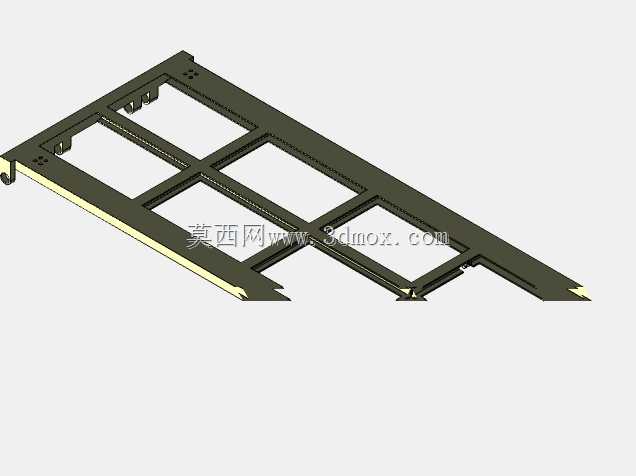

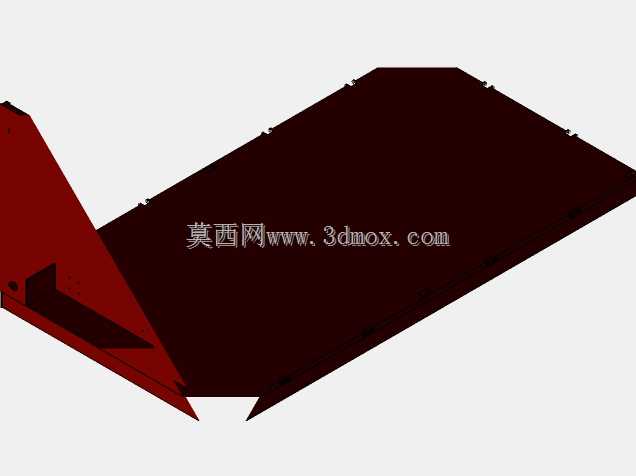

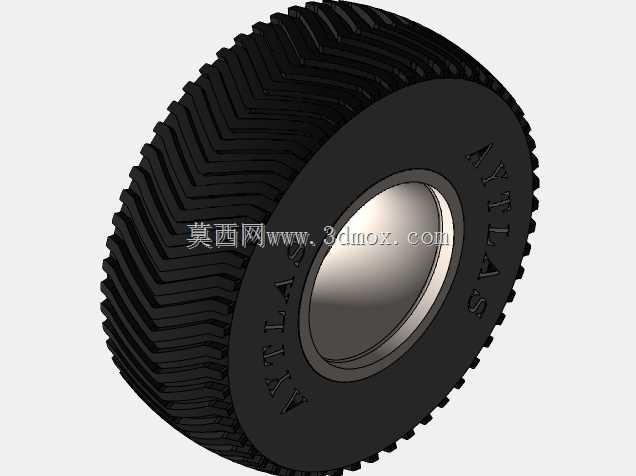

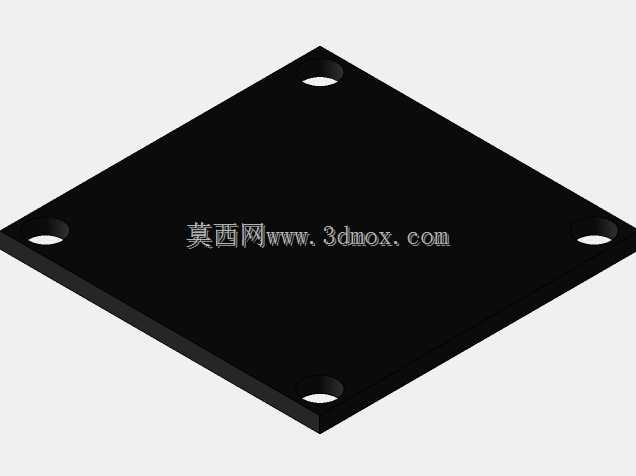

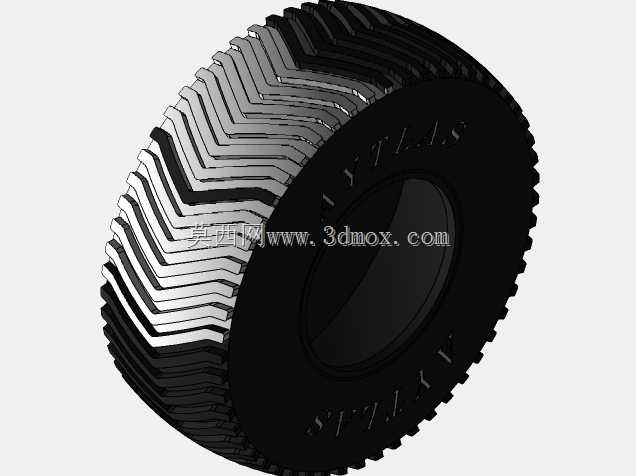

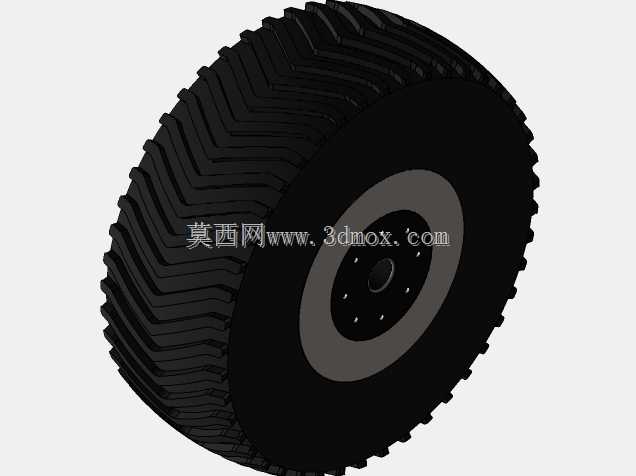

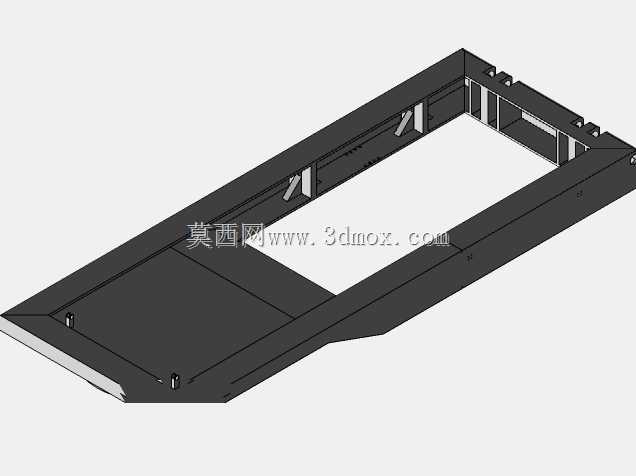

　　这款牵引拖挂结构主要面向厂区内部短驳、仓储库区周转、小型工程现场散料转运场景设计，适配低吨位牵引头作为动力源，可承担生产辅料、成品工件、建筑散料等常规载荷的中短途转运任务，无需挂牌即可在封闭作业区域内灵活通行。从结构设计逻辑来看，整体采用框架式承载思路，底盘主纵梁选用矩形截面型钢焊接成型，横梁按等间距排布分散货厢载荷，牵引架采用三角桁架结构，前端设置标准牵引销连接位，可匹配多数厂区通用牵引机具的挂接接口，牵引架与底盘连接处设置加强筋板，避免频繁起步、制动工况下出现焊缝撕裂问题。行走部分采用双轴四轮布局，轮距匹配厂区常规道路宽度，单轮承载按额定载荷1.2倍冗余设计，轮组安装位预留制动组件安装空间，可根据使用需求加装气刹或电刹组件，

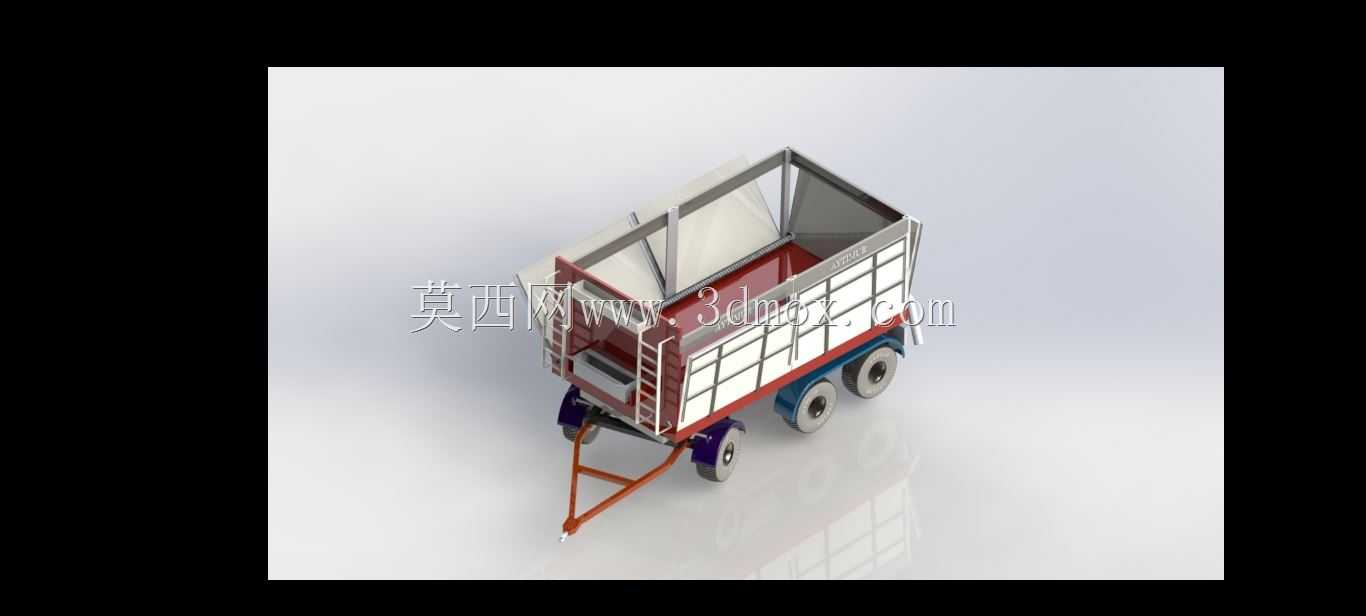

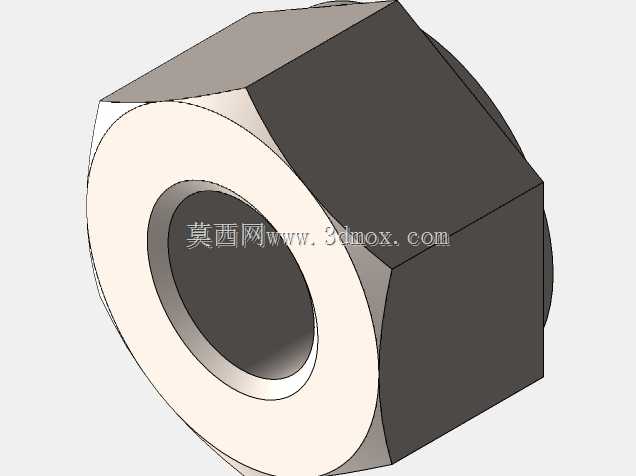

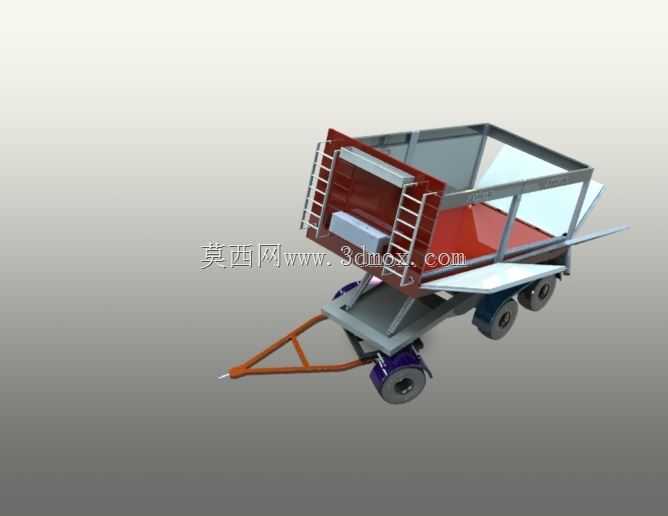

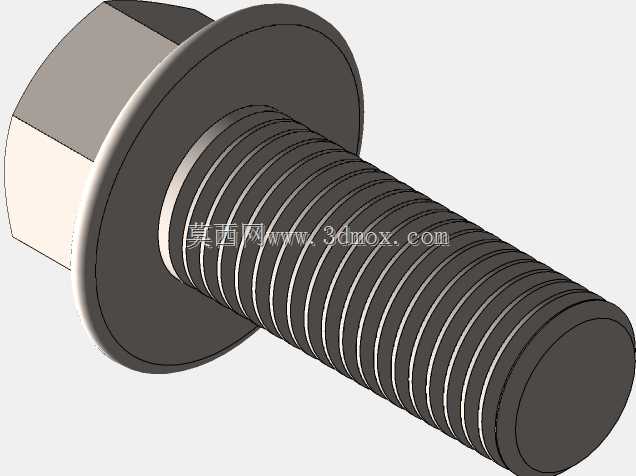

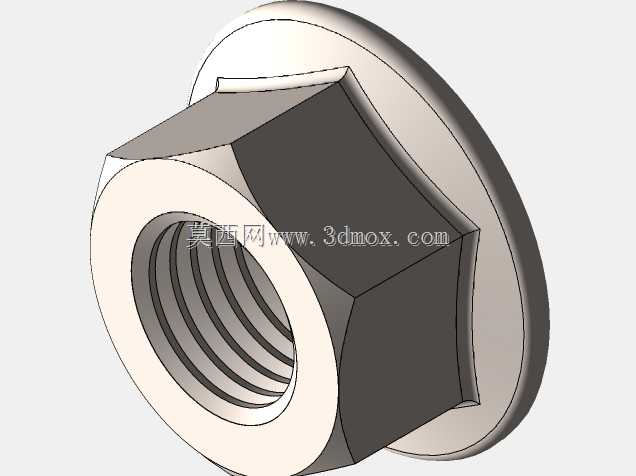

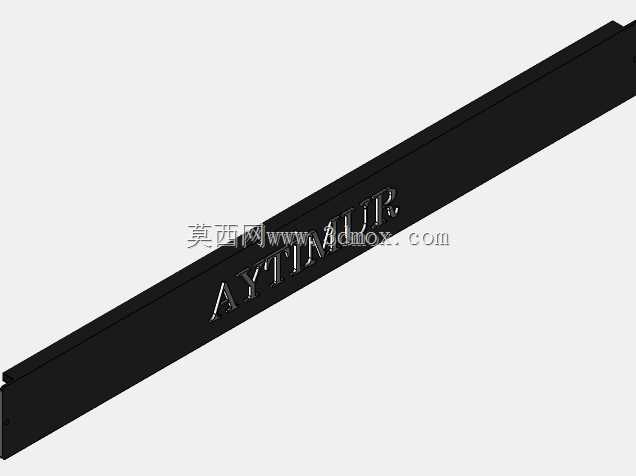

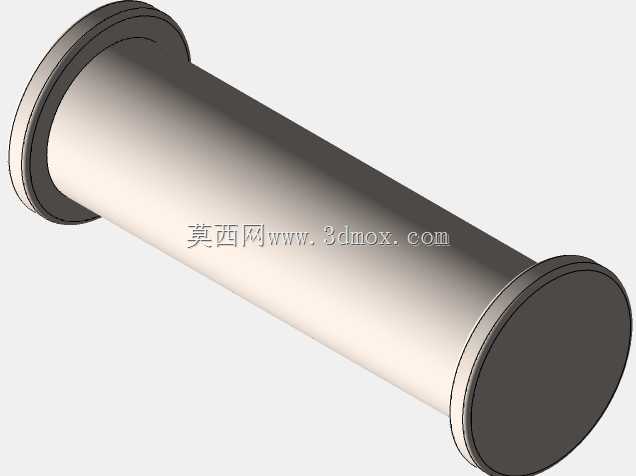

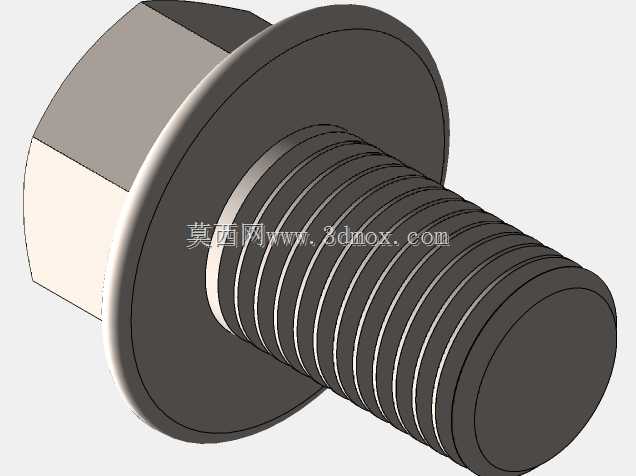

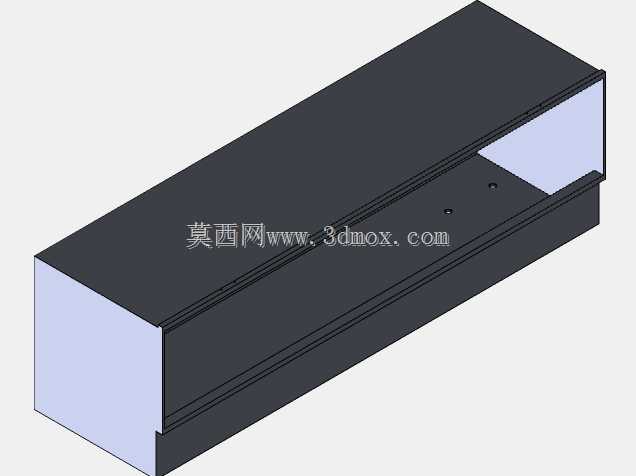

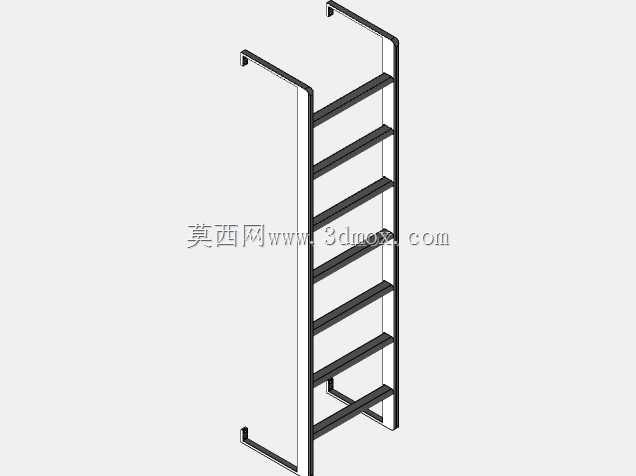

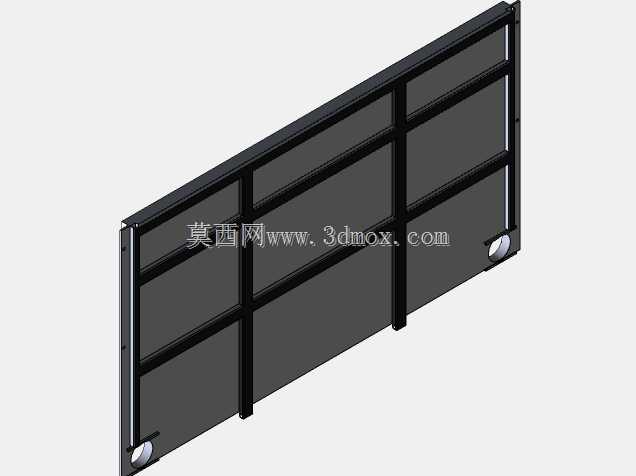

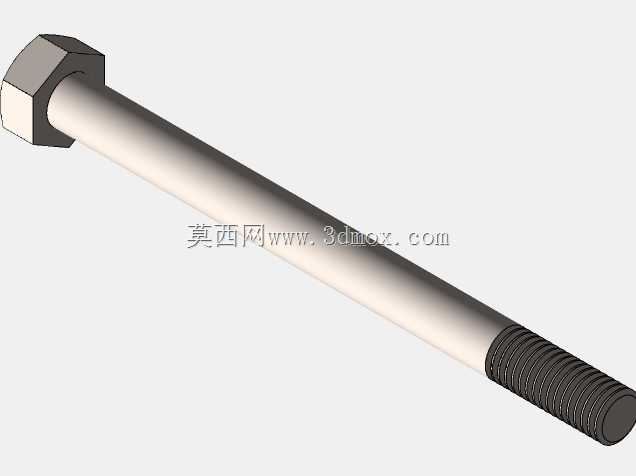

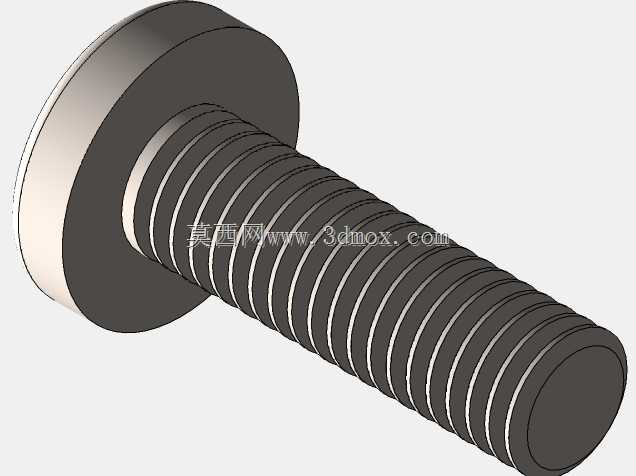

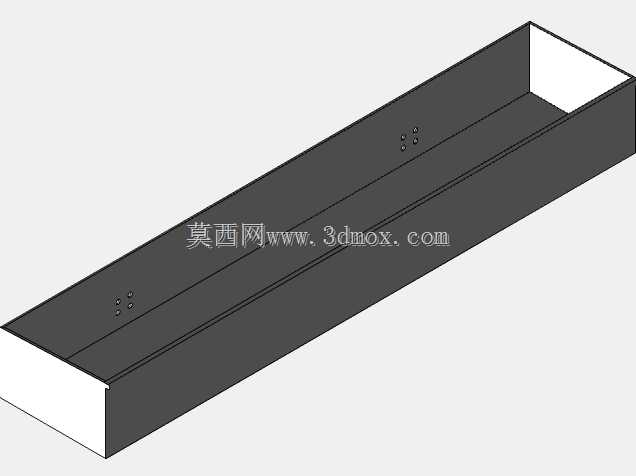

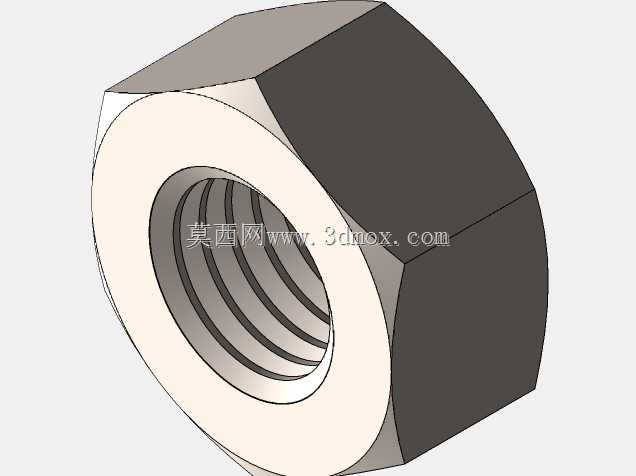

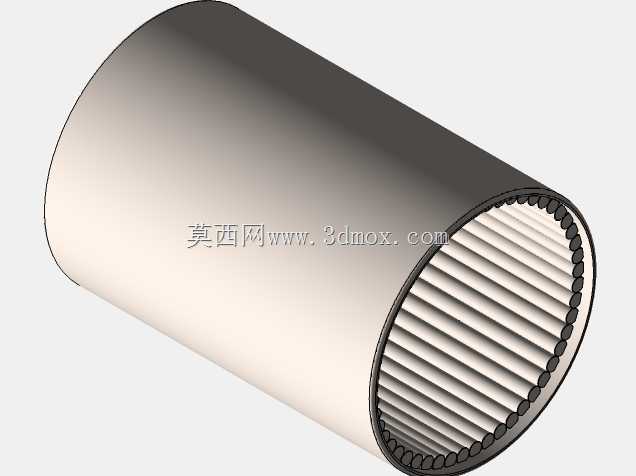

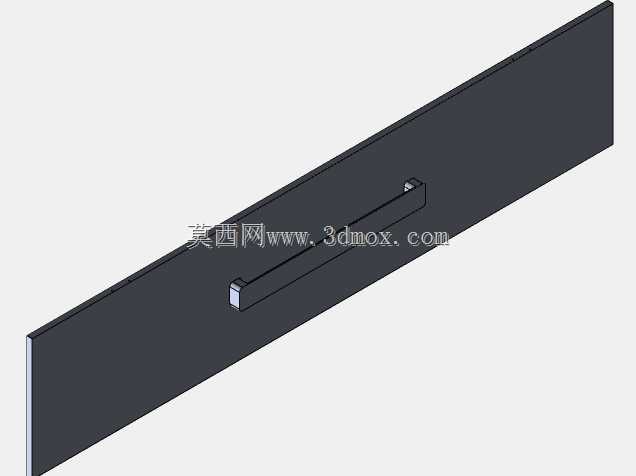

　　适配坡度较大的作业场景。货厢部分采用栏板加高位侧围的组合结构，侧围板采用压型钢板提升结构刚度，既可以运输箱装、托盘类规整物料，也能装载砂石、边角料等散状物料避免撒漏，侧部设置爬梯结构方便作业人员登车整理货物，厢体内部做平整化处理，减少物料残留与清理难度。安装边界方面，整体宽度控制在1.8米以内，长度不含牵引架为3.2米，空载状态下底盘离地间隙220毫米，可适应厂区内不平整路面、减速带等通行条件，牵引架高度可根据配套牵引头的挂接高度做±100毫米范围内的调整，无需改动主结构即可适配不同型号的牵引设备。设计过程中优先考虑了维护便捷性，轮组轴承、牵引销等易损件均选用通用标准件，损坏后可直接采购替换无需定制加工，货厢侧围板采用螺栓连接固定，

　　出现碰撞变形后可单独拆卸更换，降低后期运维成本。结构受力仿真阶段重点校核了满载转弯、紧急制动、凹凸路面冲击三种极端工况下的应力分布，对底盘横梁与纵梁连接位置、牵引架根部等应力集中区域做了局部加厚处理，确保长期使用过程中结构不会出现永久性变形。
