联合国标识单轴罐式野外作业供水拖车

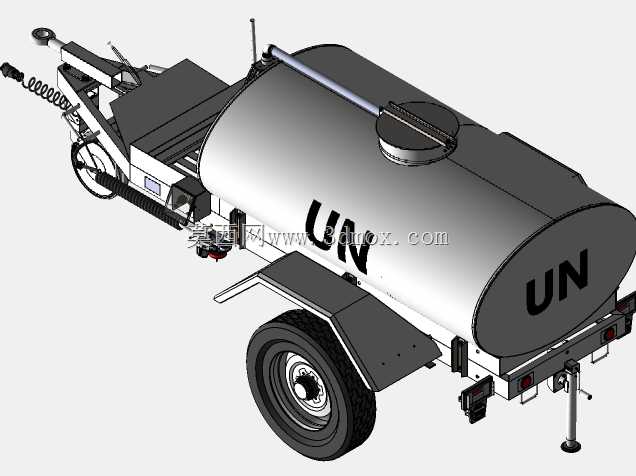

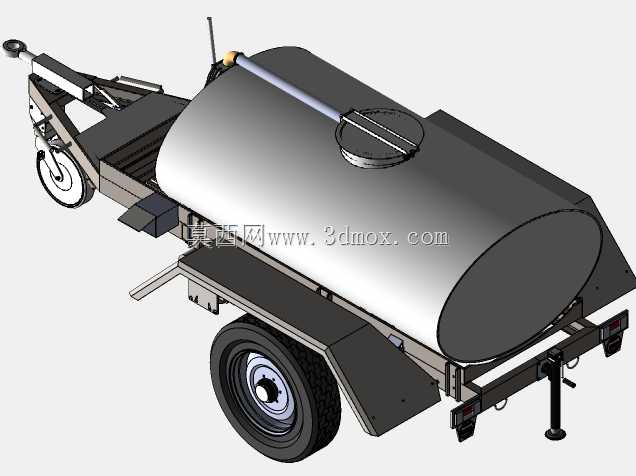

　　这款单轴罐式拖挂设备，主要面向野外临时作业点位、应急保障场景的液态介质转运需求，罐体表面的UN标识也明确了其适配联合国维和任务区、跨区域人道主义援助行动的使用定位，可在无固定供水网络的野外营地、临时作业点承担生活用水、非腐蚀性作业液态介质的短途转运与临时存储功能。从结构设计来看，整车采用单轴承重布局，匹配大花纹重载越野轮胎，能够适配非铺装路面、临时便道的通行需求，悬挂结构采用钢板弹簧搭配阻尼缓冲组件，可抵消野外颠簸路面带来的冲击，避免罐体焊缝长期受交变载荷出现开裂渗漏问题。牵引端采用标准拖挂连接结构，配套螺旋式信号线缆与制动联动接口，可匹配通用越野车辆、轻型卡车的后牵引装置，无需对牵引车辆做额外改装即可完成挂接作业，

　　牵引架上设置的手摇式支撑支腿，可在脱挂状态下稳定支撑整车，避免罐体倾斜导致介质溢出。罐体采用卧式圆柱结构，顶部设置带密封锁紧结构的人孔加注口，既可以满足快速加注需求，也可供检修人员进入罐体内部做清洁、维护作业，罐体尾部设置低位排放接口，可依靠重力完成介质排放，无需额外配套动力泵组即可完成卸料作业，降低野外场景下的设备依赖。车身侧面设置防滑踏步与防护栏，方便操作人员登上罐体顶部完成加注、检查作业，尾部配套标准尾灯组与反光标识，满足公路临时通行的安全要求。从安装边界来看，整车拖挂状态下的长度控制在轻型拖挂的通行标准范围内，宽度符合常规道路通行限宽要求，罐体容积匹配单轴载重上限，不会出现轴荷超载问题，

　　牵引架的离地高度适配多数越野车辆的后牵引钩高度，挂接后整车处于水平状态，不会出现罐体前倾或后倾的问题。车架采用矩形钢管焊接成型，所有焊缝做连续满焊处理，罐体与车架之间采用缓冲垫加U型螺栓固定，避免硬连接带来的应力集中，轮拱位置设置加宽挡泥板，防止野外泥泞路段行驶时泥浆甩到罐体表面与尾部接口位置。整车的结构设计充分考虑野外无维护条件下的使用可靠性，所有外露部件均做防锈防腐处理，制动系统采用惯性联动结构，牵引车辆制动时拖挂可自动同步制动，提升长距离拖行的安全性，驻车支腿采用可折叠结构，行驶状态下可向上收起固定，不会影响车辆的通过角。
