重型机用台虎钳夹持工装结构设计

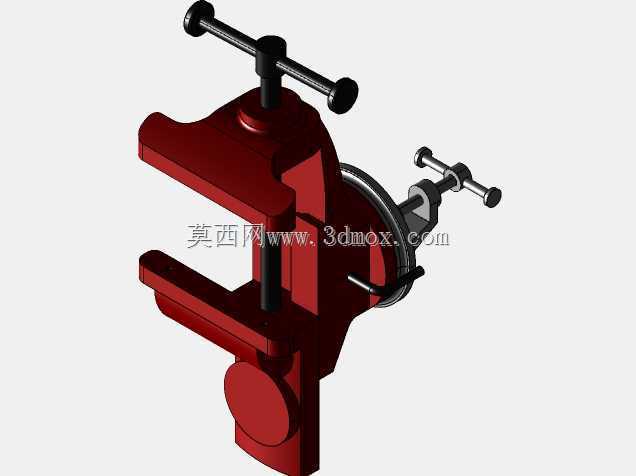

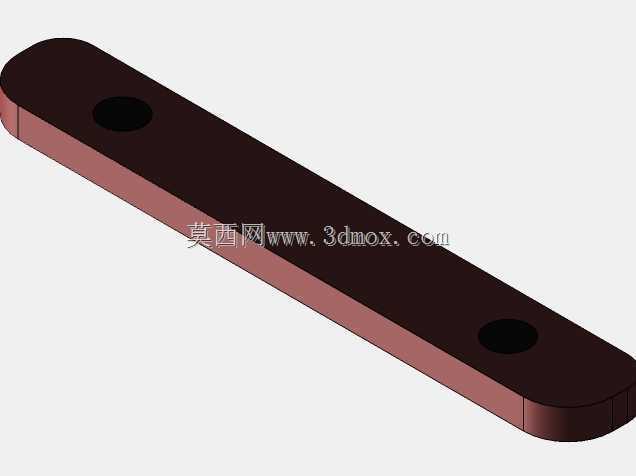

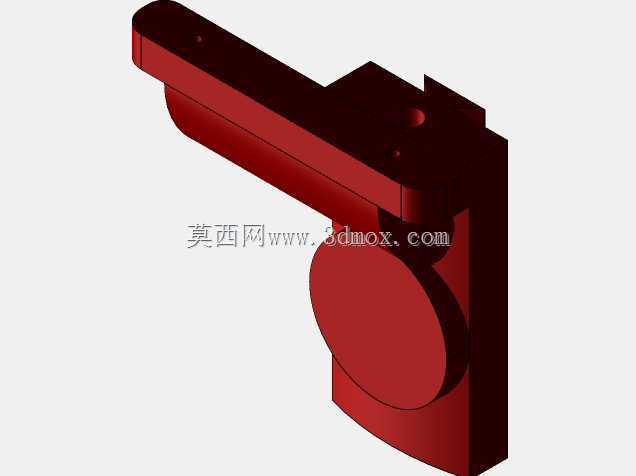

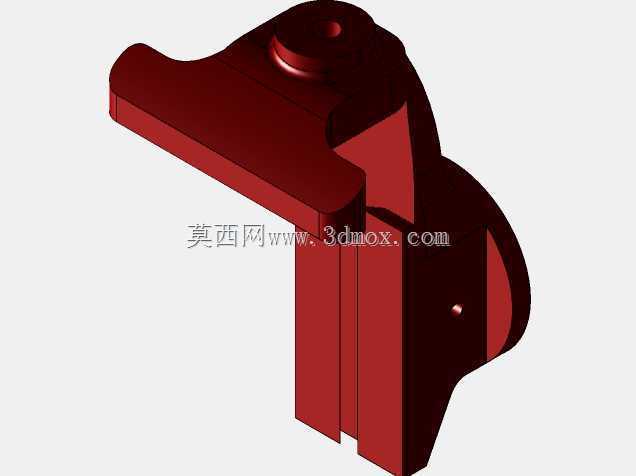

　　这套台虎钳三维结构完整还原了重型机加工工位常用的夹持工装形态，整体采用铸铁基座搭配活动钳身的经典布局，在铣削、钻孔、锉修、装配对位等车间场景中承担工件刚性固定的核心作用。钳体上方的固定钳口与滑动钳口保持平行对位关系，钳口夹持面预留了可更换耐磨压块的安装位，长期使用出现磨损后可直接拆换钳口板，无需整体报废钳身，维护成本控制在工装设计的合理区间。

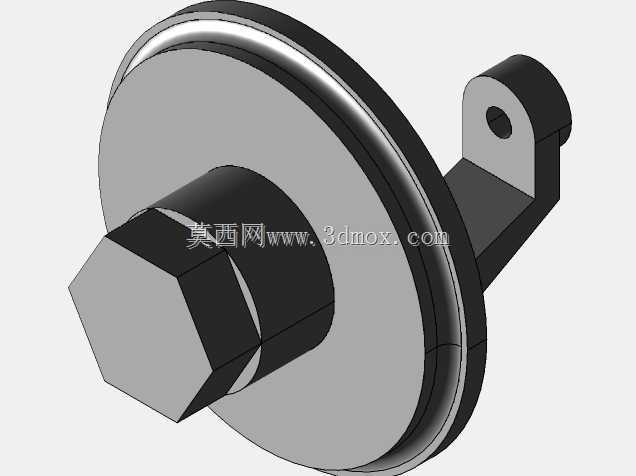

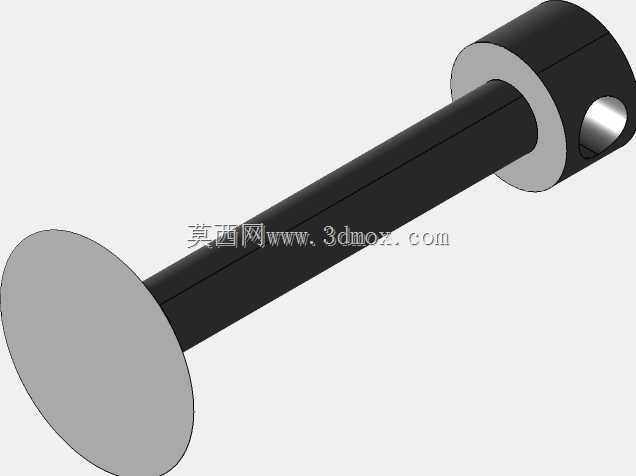

　　传动部分采用梯形丝杠副贯穿活动钳身，丝杠末端搭配横向转动手柄，手柄两端设置防滑握球，操作人员转动手柄即可驱动活动钳身沿导轨方向平稳进给，梯形螺纹的自锁特性可在夹持到位后避免钳口受切削振动自行松脱，夹紧力能够覆盖常规黑色金属、有色金属坯件以及小型焊接组件的装夹需求。钳身底部设置回转支承底座，底座周向布置锁紧螺栓，可根据加工角度需求将钳体整体旋转至对应方位后锁死，适配斜孔加工、多角度修配等非常规工位的装夹要求。

　　从安装边界来看，底座预留的螺栓过孔可直接匹配机床工作台的T型槽间距，安装时通过T型螺栓将虎钳整体压紧在工作台面，无需额外定制转接法兰；整体轮廓高度控制在普通立式钻床、铣床的工作行程范围内，钳口全开状态下的夹持跨度可满足常规中小型机加工零件的装夹尺寸，闭合状态下钳身不会超出工作台边缘预留的操作安全距离。

　　建模过程中对导轨配合面的间隙、丝杠与螺母的旋合行程、钳口闭合后的平行度公差都做了对应结构表达，活动钳身与底座导轨的贴合面设计有储油凹槽，日常加注润滑脂即可减缓滑动面磨损。钳体两侧的加强筋从底座一直延伸至钳口根部，抵消夹持重载工件时钳身产生的张开弯矩，避免长期满负荷使用后钳口出现上翘变形。手柄的转动半径经过适配，既保证操作人员施加普通腕力即可获得足够夹紧力，也不会因力臂过长导致夹紧力过载压伤薄壁工件表面。这类工装在单件小批量机修、实训教学、模具修配场景中使用率极高，结构没有冗余的复杂组件，拆装清理切屑的操作空间充足，钳身表面的涂装层也可在建模中赋予对应材质，直观呈现车间实际设备的外观质感。
