20英寸辐条式自行车车轮结构设计

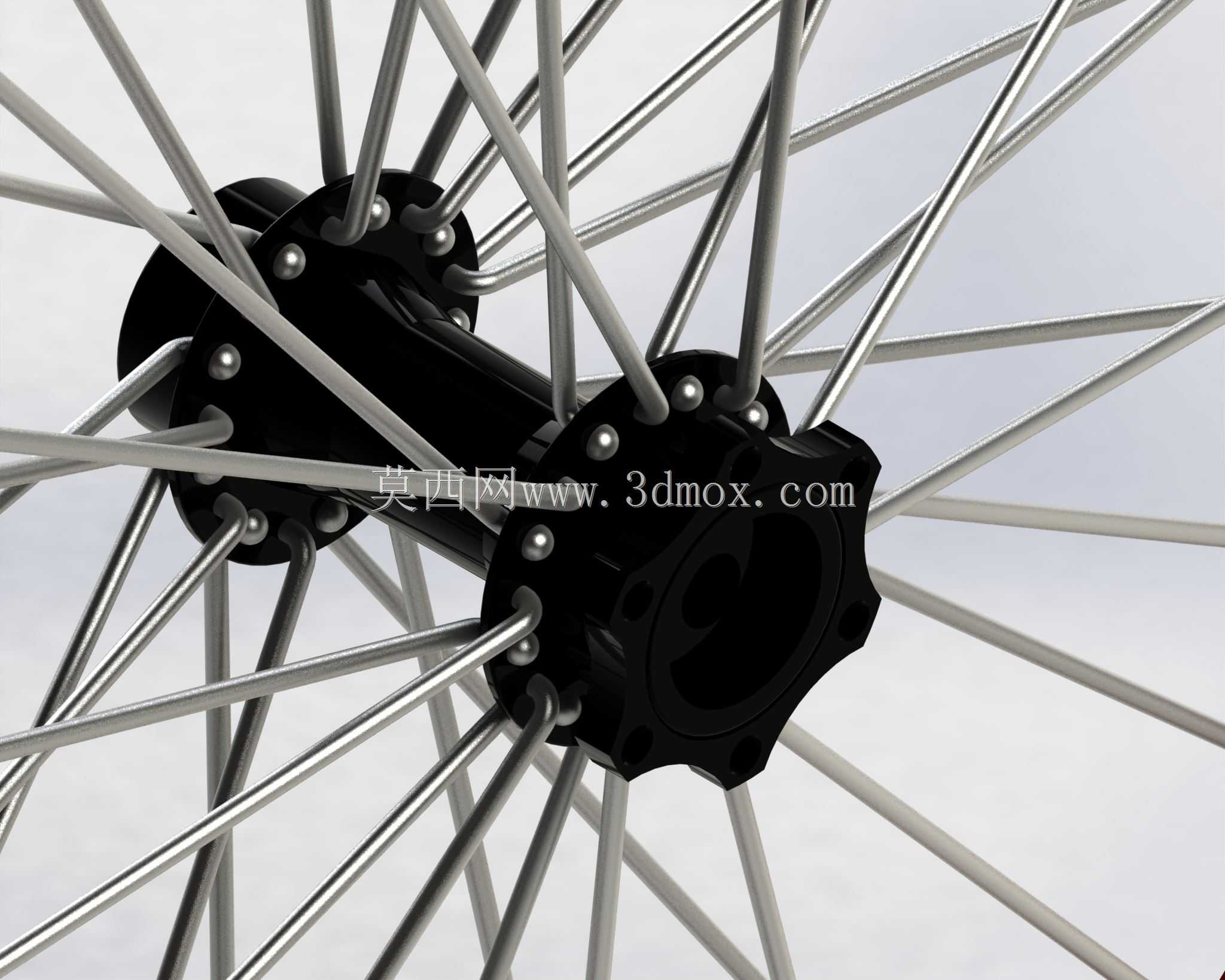

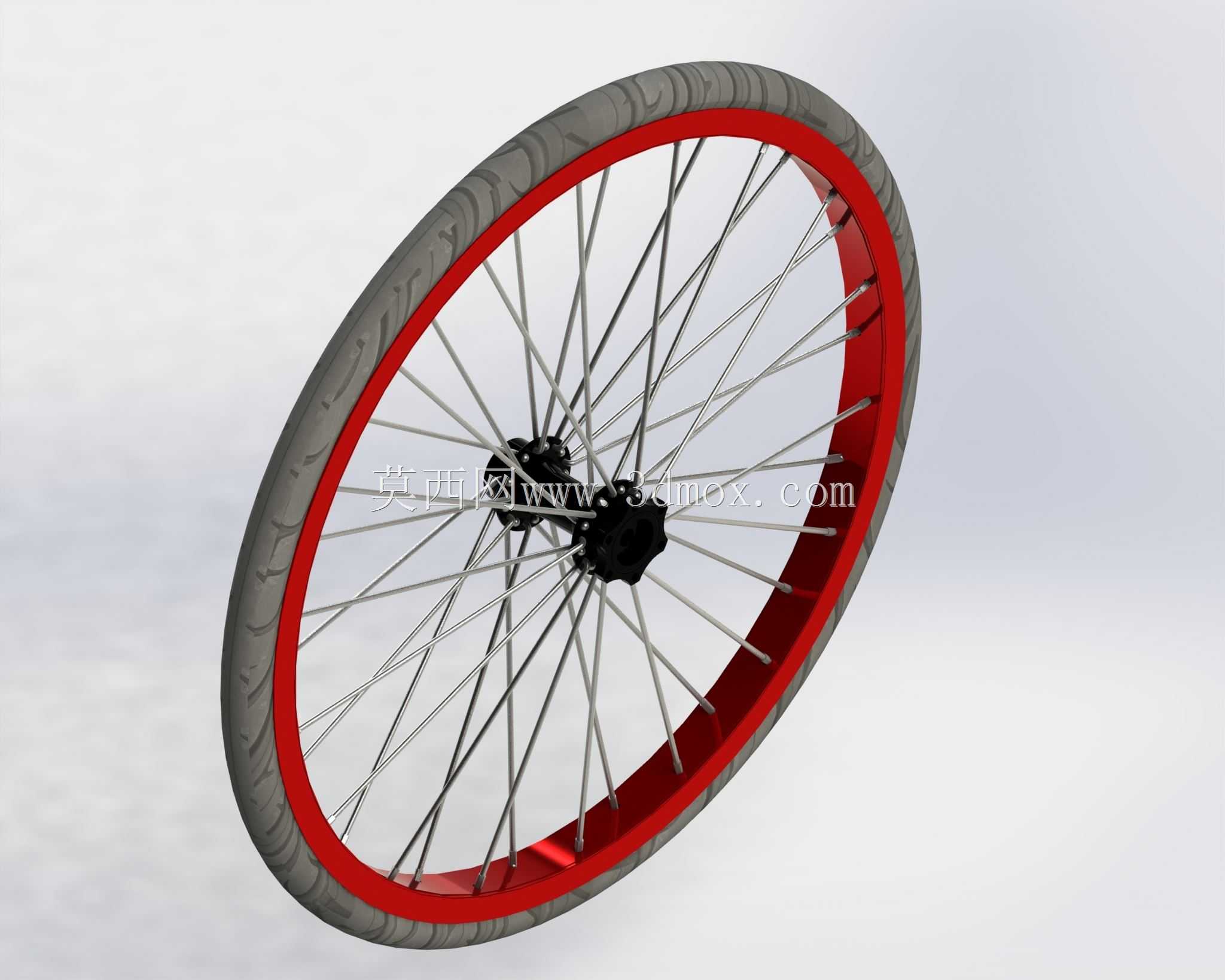

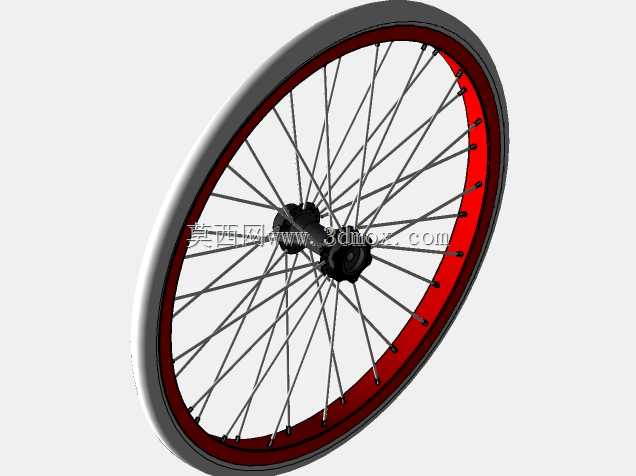

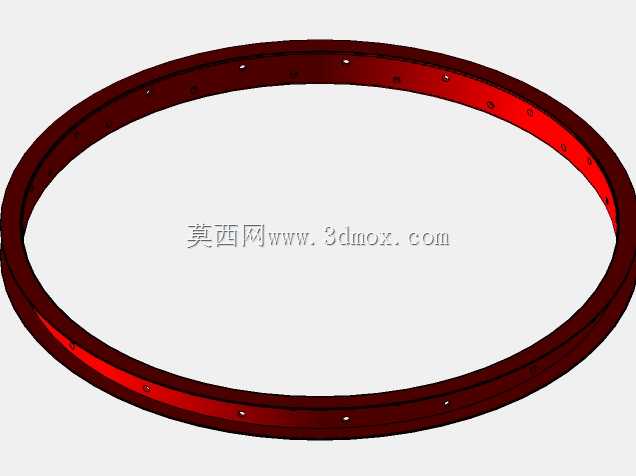

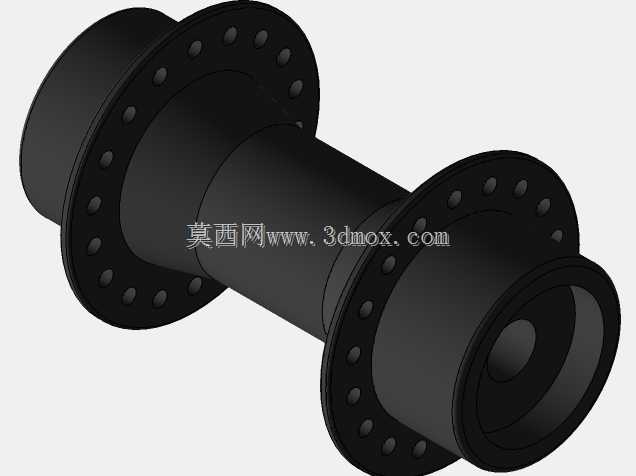

　　这款20英寸规格的自行车轮组，主要适配小轮径通勤自行车、折叠车以及青少年运动自行车的使用场景，在城市短途代步、校园通勤、休闲骑行等场景中，小轮径轮组带来的更小转弯半径、更轻的整车操控重量，能让骑行者在人流密集的城区道路、狭窄的社区通道内获得更灵活的操控体验。从结构设计逻辑来看，轮组采用经典的辐条张拉式承载结构，轮辋部分做了等截面环形设计，红色涂装的轮辋边缘预留了标准轮胎安装槽位，槽深与槽宽匹配常规20英寸充气外胎的安装尺寸，轮辋内侧均匀分布的辐条安装孔位，采用等角度圆周排布，每根辐条的张拉受力可通过孔位的角度差均匀分散到整个轮辋环面，避免局部应力集中导致的轮辋变形。轮毂部分采用对称式花鼓结构，

　　两端的轴承安装位预留了标准轴心穿过的通孔，安装边界匹配常规开档尺寸的自行车前叉或后叉端片，不需要额外改装即可直接适配多数同规格小轮径自行车的车架安装位。辐条采用交叉编织的排布方式，这种排布方式相比径向直拉排布，能更好地承受骑行过程中来自地面的冲击载荷，尤其是在经过减速带、路面坑洼时，辐条的弹性形变可以抵消一部分冲击力，减少轮辋直接受到的刚性冲击，延长轮组的整体使用寿命。设计过程中优先考虑了轮组的动平衡特性，所有辐条的长度、张拉应力都做了统一匹配，轮辋的径向跳动与端面跳动控制在常规民用自行车的允许公差范围内，保证骑行过程中不会出现轮组偏摆、蹭刹车皮的问题。轮辋的外侧边缘做了轻微的圆角过渡处理，既可以减少轮胎安装时的割伤风险，

　　也能在轮胎出现小幅亏气时，避免轮辋边缘直接磕碰地面造成硬损伤。花鼓两端的安装位同时兼容常规钳形刹与碟刹的安装需求吗？不，这款轮组的花鼓结构是适配常规圈刹结构的设计，轮辋侧面的刹车边做了平整处理，保证刹车块接触时的摩擦力均匀，制动过程中不会出现异响或制动力忽大忽小的问题。从实际使用的角度出发，这种辐条式轮组相比一体轮组，后期维护成本更低，单根辐条出现断裂或松动时，只需要更换对应辐条重新调整张力即可，不需要整体更换轮组，非常适合日常高频使用的通勤类自行车。轮组的整体重量控制在民用通勤轮组的合理区间，既不会因为过重增加骑行负担，也不会因为过度追求轻量化牺牲结构强度，能够承载常规成年骑行者的体重，同时应对日常骑行中遇到的各类复杂路面状况。
