775滚珠轴承直流电机12-24V高转速结构

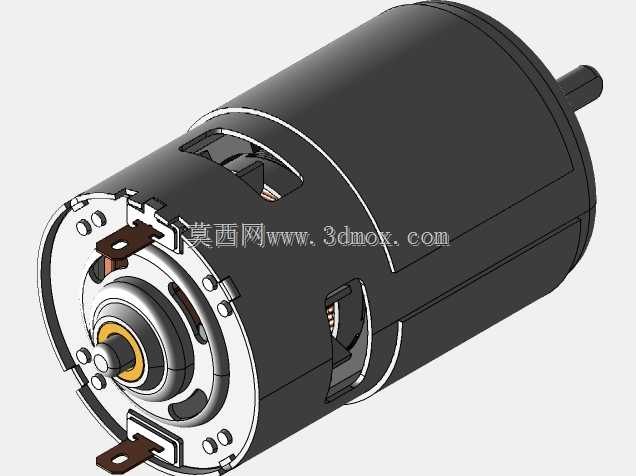

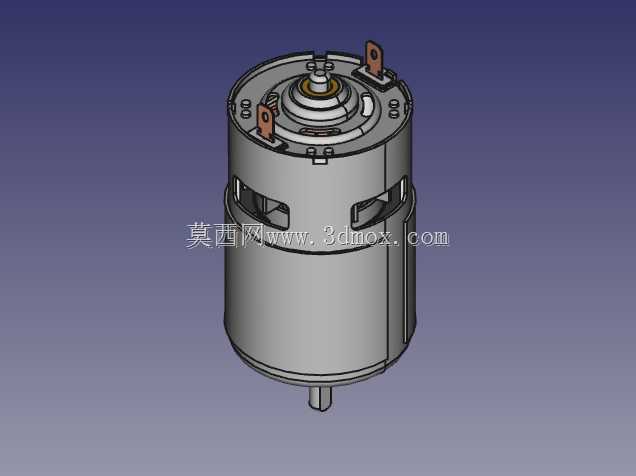

　　这款775规格直流电机在小型台式数控设备、桌面雕刻机这类对动力输出稳定性有要求的轻载加工场景中适配度很高，日常也可作为小型传动装置、DIY动力模组的核心动力源使用。设计上采用双滚珠轴承支撑输出轴的结构，相比传统铜套轴承的同规格电机，能承受更高的径向负载，长时间高转速运行下的轴跳量控制更优，可适配6000-12000RPM的转速区间，匹配12V到24V的直流供电范围，能覆盖多数小型桌面加工设备的动力需求。从结构设计逻辑来看，电机外壳采用拉伸钢壳一体成型，侧面开设对称的通风槽，兼顾壳体结构强度与运行时的散热需求，避免长时间高负载运行下内部磁钢、绕组过热退磁；顶部的两个接线端子采用铆接固定结构，接线时可直接通过焊片或者插簧连接，

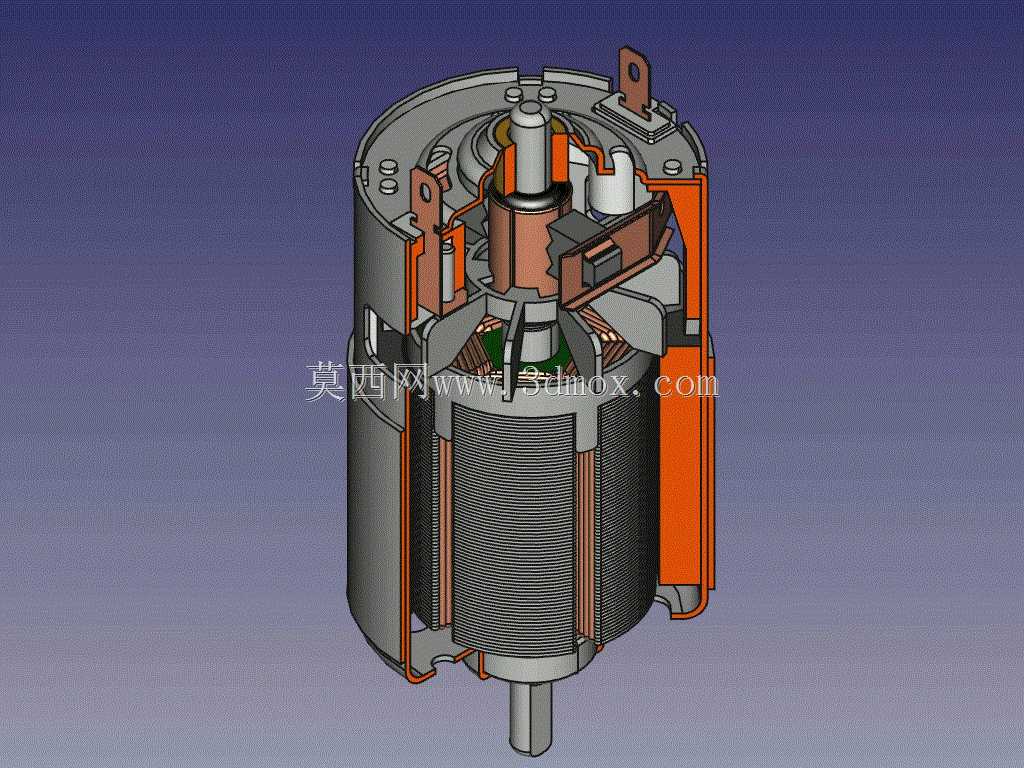

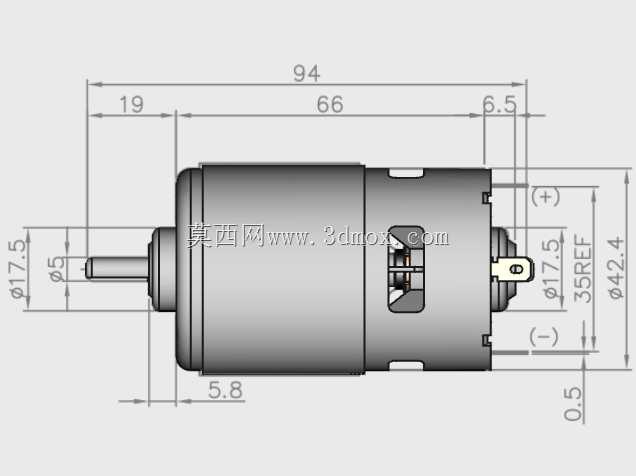

　　不需要额外做端子转接，能减少装配时的接线工序。输出轴采用标准直径的光轴输出，轴端做了倒角处理，方便装配同步轮、夹头这类传动连接件，轴伸长度匹配常见的ER夹头座、同步带轮的安装深度，不需要额外做轴的裁切加工。安装边界上，电机的圆柱壳体外径、安装孔位间距都遵循775电机的通用安装尺寸，可直接适配市面上现成的775电机固定座，不需要单独定制安装支架，设备改造或者替换旧电机时可以直接互换。内部结构建模时还原了绕组、磁钢、换向器、轴承的相对位置，虽然内部细节仅做可视化展示，但各部件的装配间隙、配合位置都按照实际量产电机的尺寸比例搭建，做设备整体装配干涉检查时可以直接调用，不需要额外调整安装位。在小型台式CNC的应用场景中，

　　这类带滚珠轴承的775电机作为主轴动力时，能承受雕刻加工时的径向切削力，不会因为轴承受力过大出现扫膛问题，相比普通铜套轴承的电机使用寿命更长，高转速下的运行噪音也更低；在小型传送带、DIY旋转装置这类轻载传动场景中，宽电压范围可以通过调整供电电压灵活调整输出转速，不需要额外搭配复杂的调速模块就能满足不同的转速需求。建模时外壳的通风槽位置、端子的固定角度都和实物一致，做设备外壳设计时可以直接参考模型预留通风间隙与接线空间，避免出现装配后通风口被遮挡、接线端子和外壳干涉的问题。
