86法兰8牛米闭环简易伺服步进电机

　　在自动化产线改造与非标专机开发中，执行元件的选型往往直接决定整机节拍与定位稳定性。这款86机座简易伺服电机，正是面向中低速大扭矩工位开发的闭环步进执行单元，常见于数控送料机构、三轴点胶平台、包装机械牵引轴、小型铣床进给、电子加工设备插拔机构以及需要兼顾成本与位置精度的传动场景。相比开环步进，它在电机尾部集成位置反馈，驱动器可实时比对指令脉冲与实际转子位置，出现丢步时能够自动补偿，既保留步进电机低速力矩大、成本低于交流伺服的优势，又显著改善普通步进过载丢步、高速力矩跌落明显的问题。

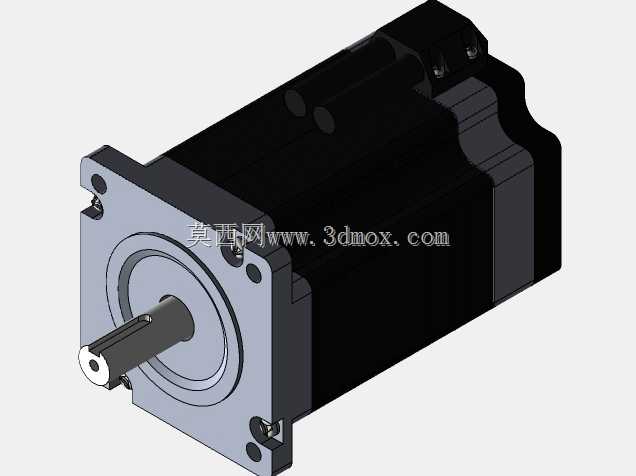

　　从结构边界看，该机采用NEMA34标准安装法兰，法兰外廓尺寸为86.0mm，机身轴向长度139.0mm，输出轴直径14.0mm，约合0.551英寸。方形法兰四角预留安装孔，前端面与轴伸位置关系符合常用86步进安装习惯，设备设计人员可直接在安装板上按标准孔位布局，不必为更换动力元件重新改动大量机械结构。轴端采用圆柱光轴形式，适合通过联轴器连接滚珠丝杠、同步带轮或减速箱，也可配合夹紧式轮座传递扭矩；建模时需重点保留轴肩长度、键槽或平面配合位、法兰止口以及后端编码器与线缆出线空间，避免整机装配时出现干涉。

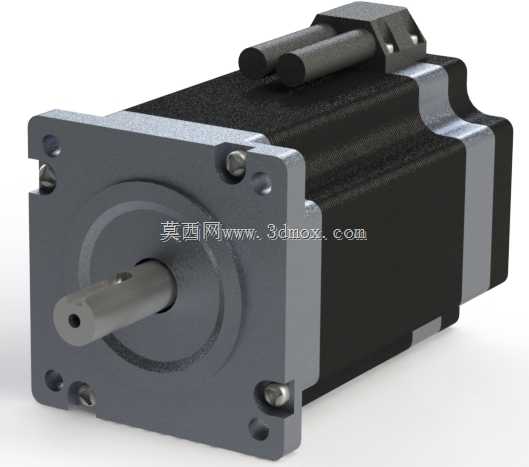

　　外形上，电机主体由定子壳体、前端盖、后端反馈组件和出线接头组成。壳体外侧的散热筋与黑色包覆区域承担温升控制作用，长时间往复启停工况下，热量通过机壳表面向周围空气扩散；端盖使用金属材质加工，既保证轴承座同轴度，也为前端安装提供刚性支撑。顶部线缆接头偏向一侧布置，在拖链往复弯折环境中应预留弯曲半径，并使线缆走向避开运动滑块和张紧机构。

　　进行三维布局时，不能只把电机当作一个简单圆柱体处理。前端法兰贴合面、联轴器外径、锁紧螺钉操作空间、后端插头插拔距离都需要纳入包络检查。若用于丝杠直连，要核算轴伸与丝杠同轴度，联轴器两端应留有少量间隙；若采用同步带传动，则需结合带轮直径、中心距和张紧结构评估径向载荷，避免轴承承受过大侧向力。整机扭矩设定为8.0N.m等级，适合中等负载快速点位运动，在选型时还应结合加减速曲线、导程、负载质量和摩擦阻力核算安全裕度。该模型完整表达了电机外部安装特征，可用于设备干涉检查、机架开孔、走线规划和动力总成装配验证。
