螺旋型家用节能照明灯泡三维设计

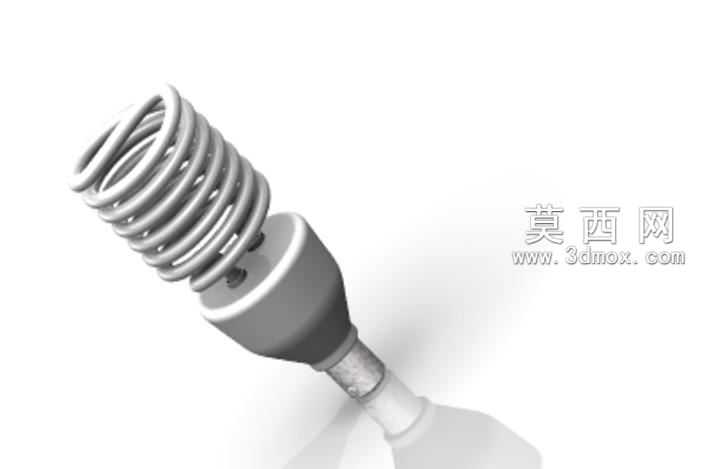

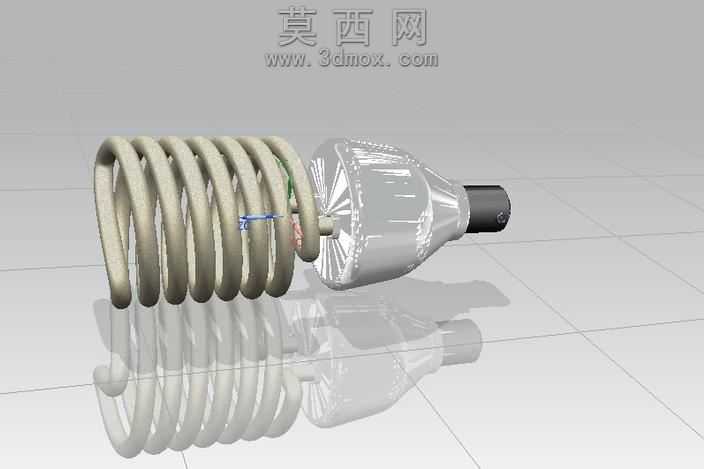

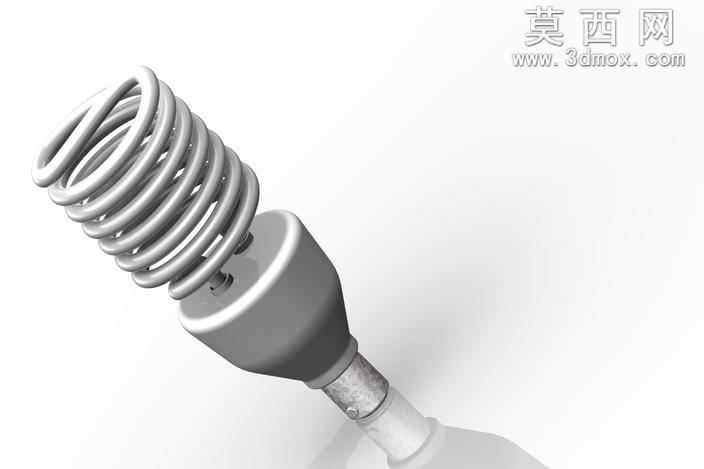

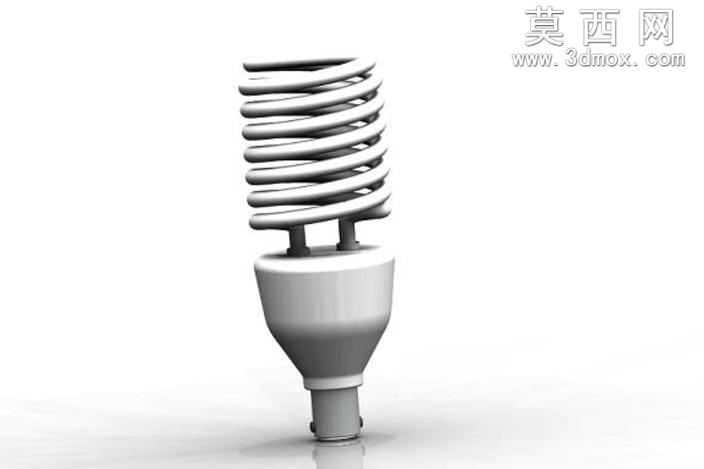

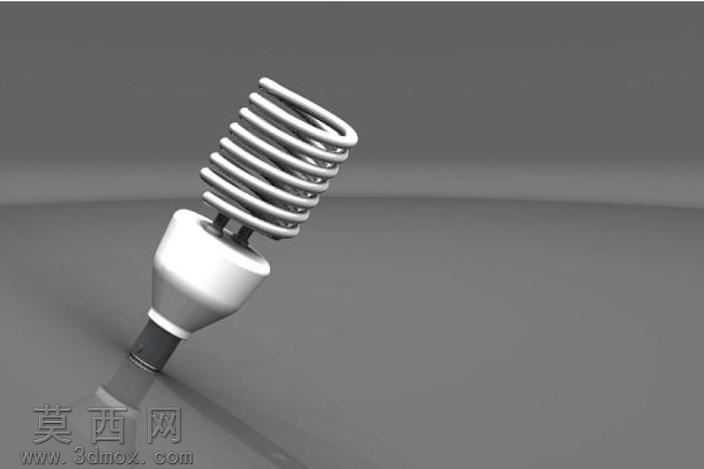

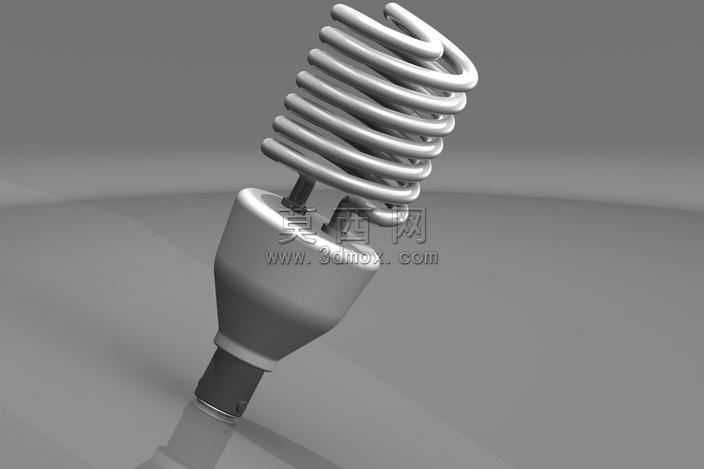

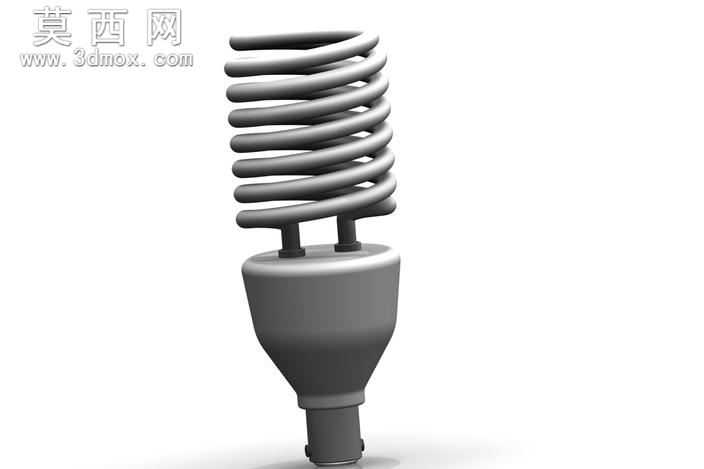

本作品为螺旋型节能灯的三维数字化设计成果，建模阶段依托NX9平台完成全参数化结构搭建，首先针对灯头部位，参照通用螺口灯座的标准尺寸规范，构建出带防滑滚纹的金属螺接结构与绝缘基座，精准还原灯头与灯座配合的卡扣、触点细节，保证装配尺寸的公差符合民用照明产品的通用要求。灯管部分采用螺旋扫掠特征完成主体造型，先绘制螺旋引导线，调整螺距与螺旋直径匹配常见紧凑型节能灯的灯管排布比例，再以圆形灯管截面沿引导线扫掠，同时处理灯管与基座衔接处的电极连接结构，还原灯管端部封接、引脚固定的细节特征，让螺旋灯管的弧度自然流畅，无生硬的转折衔接。灯体基座部分采用曲面建模与实体建模结合的方式，先绘制基座的轮廓样条曲线，通过回转特征生成基座主体，再对基座表面做圆角过渡处理，模拟塑料壳体的圆润倒角，避免尖锐棱角，还原民用灯具的安全设计要求。材质与渲染阶段，针对不同部件匹配对应材质属性：金属灯头部分赋予高反射率的金属材质，调整粗糙度参数模拟镀锌螺口的哑光金属质感，还原触点部位的亮面金属特性；螺旋灯管部分赋予半透明的乳白玻璃材质，调整次表面散射参数，模拟灯管点亮时柔光漫射的通透效果，同时在灯管内壁添加微弱的荧光粉涂层质感，还原节能灯发光层的视觉特征；塑料基座部分赋予阻燃ABS塑料材质，调整漫反射颜色为哑光浅灰，添加细微的颗粒质感模拟注塑壳体的表面肌理。渲染时采用三点布光方案，主光源从侧上方打亮灯体主体，勾勒螺旋灯管的层叠轮廓，辅助光源补充暗部细节避免阴影死黑，添加底部反光板模拟产品放置在光滑台面的倒影效果，背景采用纯白渐变突出产品主体，最终呈现出写实的产品展示效果。设计过程中充分考虑节能灯的实际结构逻辑，各部件的衔接关系完全匹配真实产品的装配逻辑，螺旋灯管的排布兼顾紧凑性与发光面积的合理性，灯头尺寸符合通用替换要求，整体模型可用于产品展示、结构验证以及相关教学演示场景，完整还原了紧凑型螺旋节能灯的外观特征与结构细节。
