商用家用靠背式卧式健身车结构设计

　　这款靠背式卧式健身车的结构设计，首先围绕下肢运动训练的核心需求展开，区别于传统直立式动感单车，靠背支撑结构能让使用者在运动过程中保持上半身稳定，大幅降低腰背部的受力负荷，既适合普通家庭日常有氧锻炼使用，也能适配社区康复中心、养老机构的下肢康复训练场景，针对行动不便、腰腹力量较弱的人群也能提供安全的运动支撑。

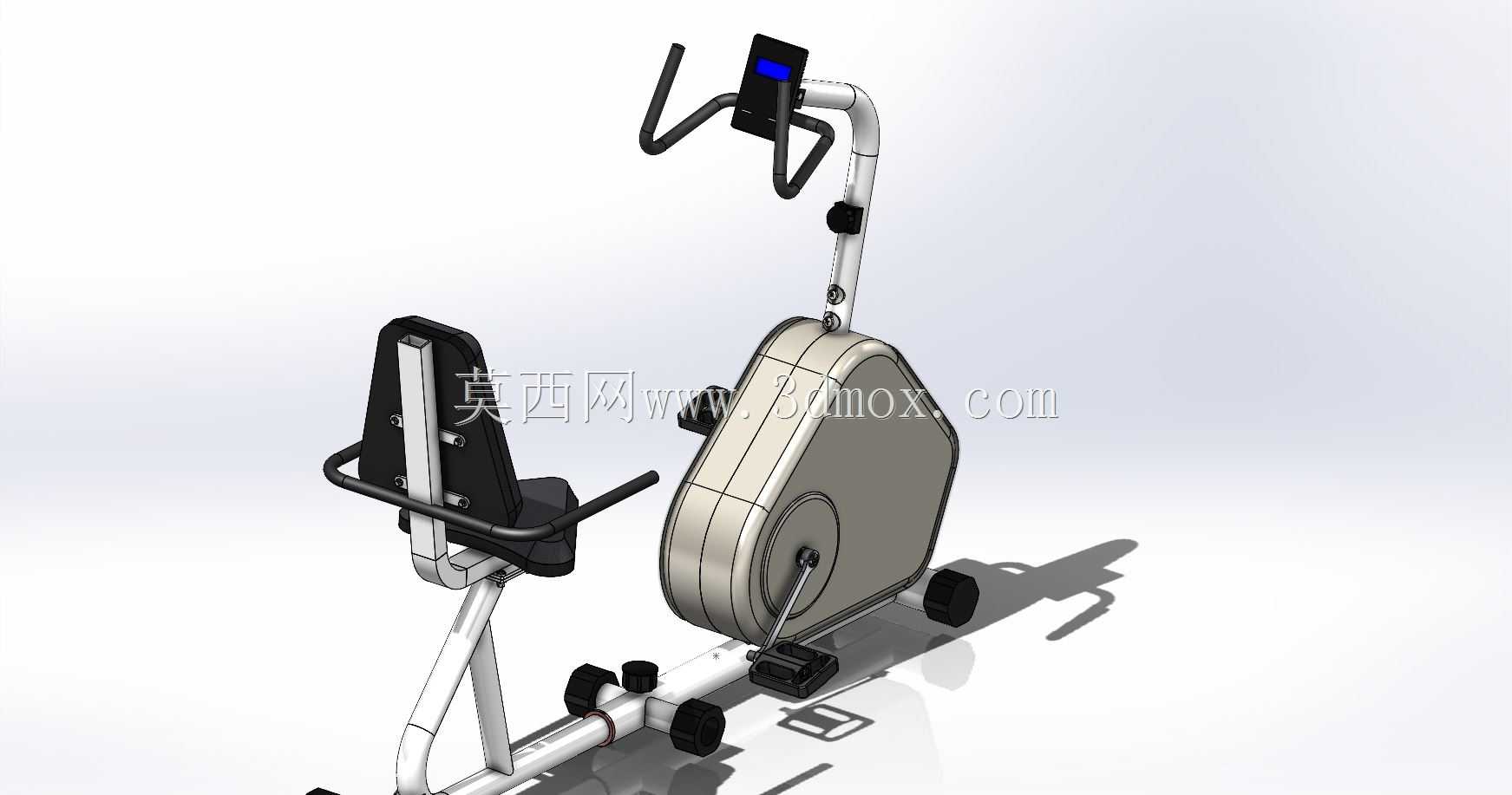

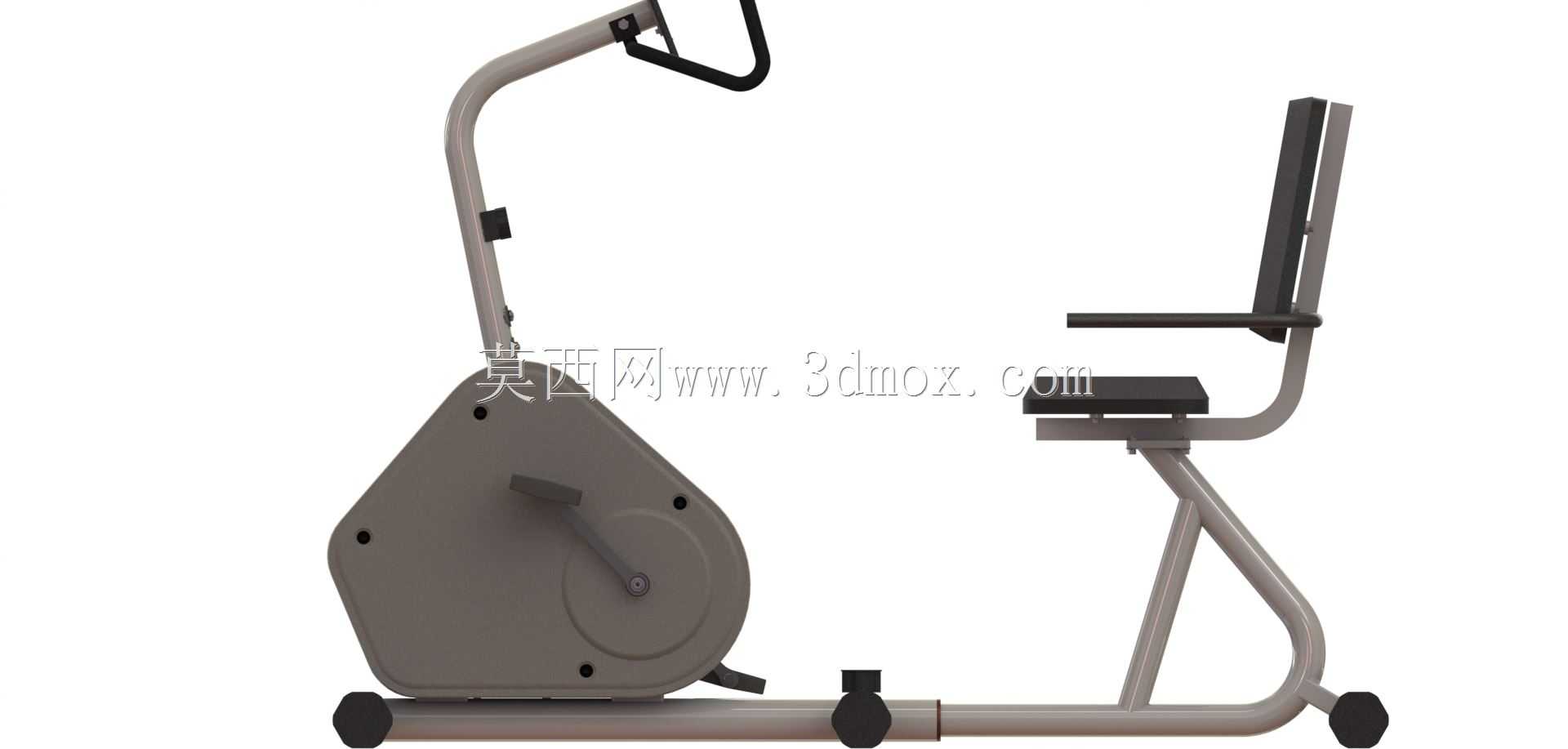

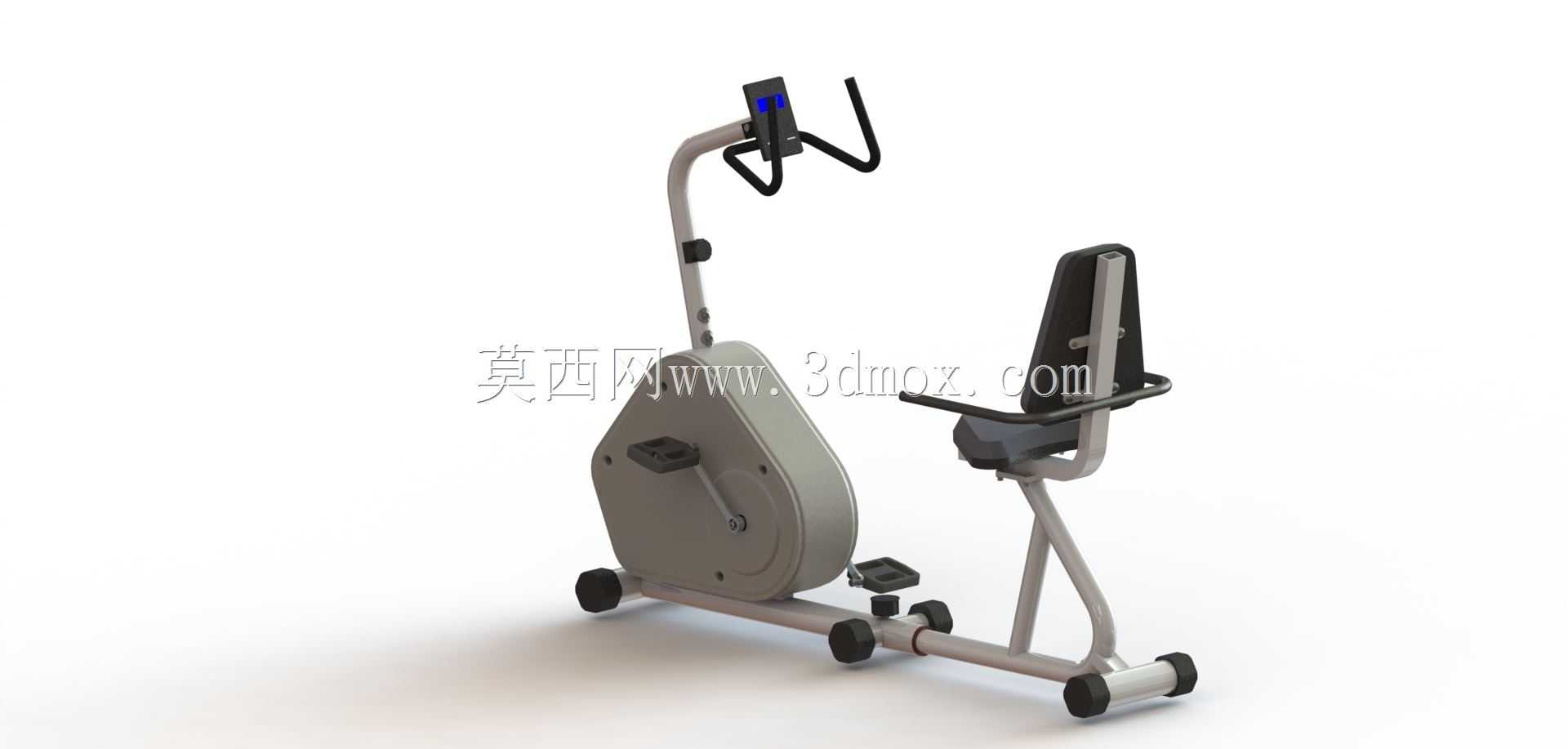

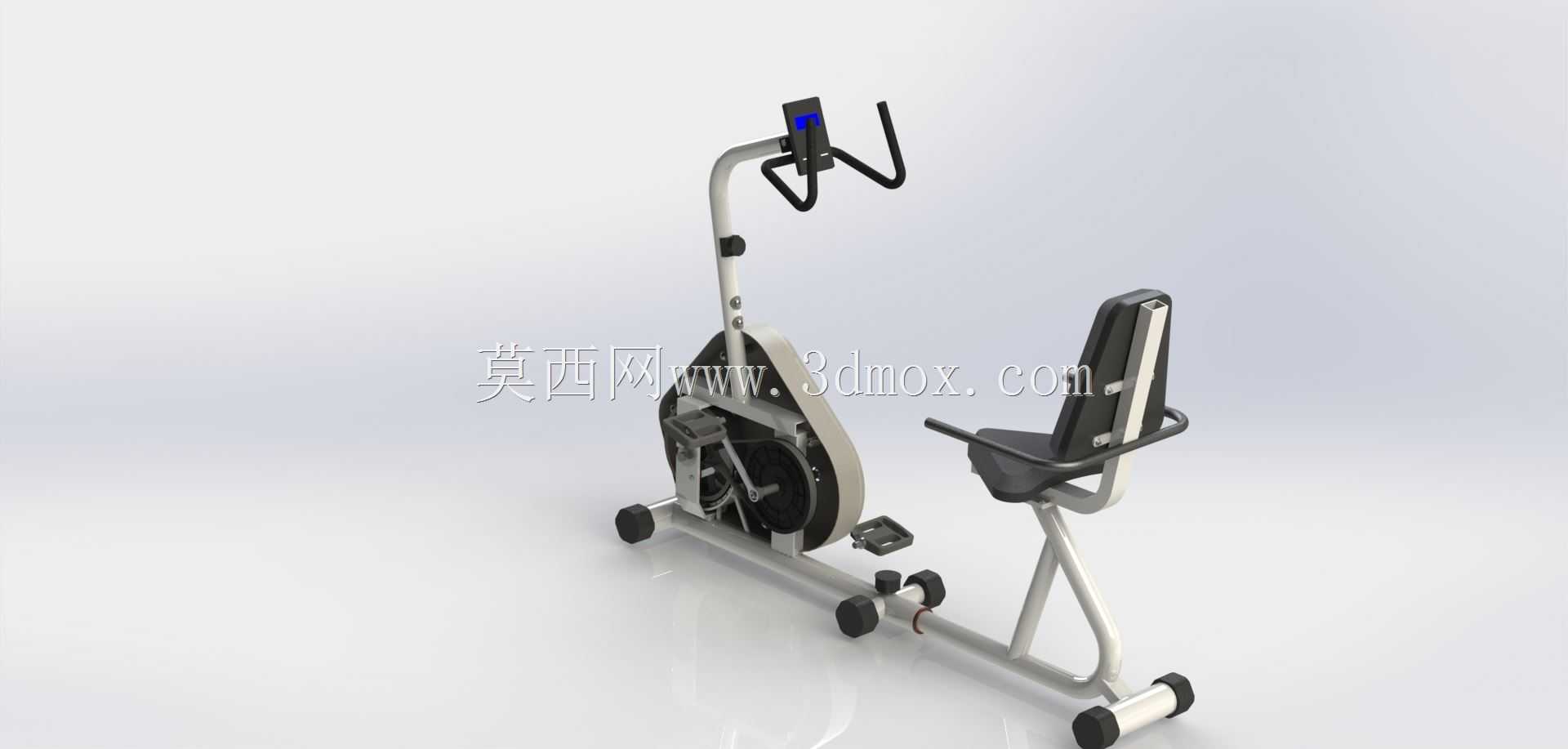

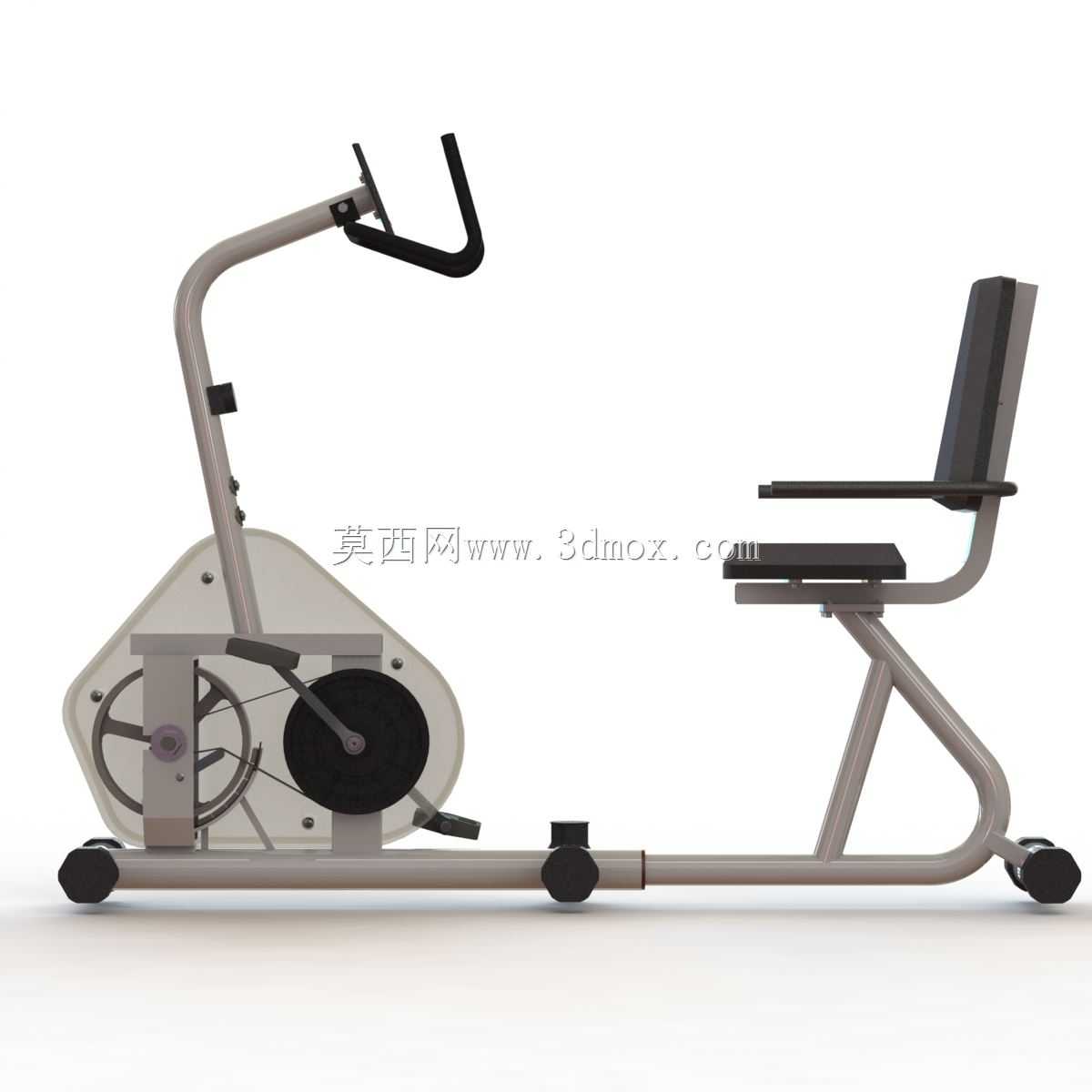

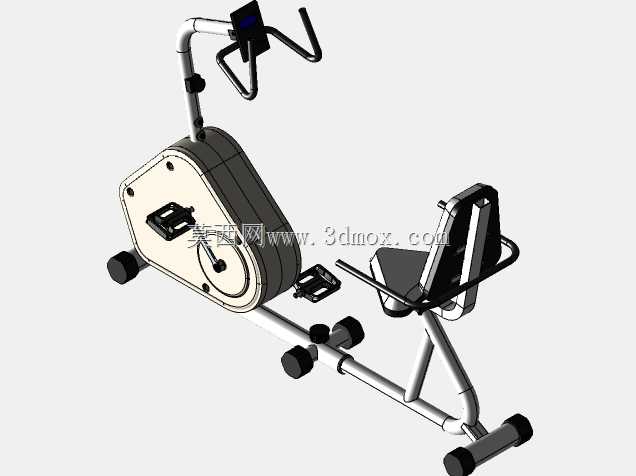

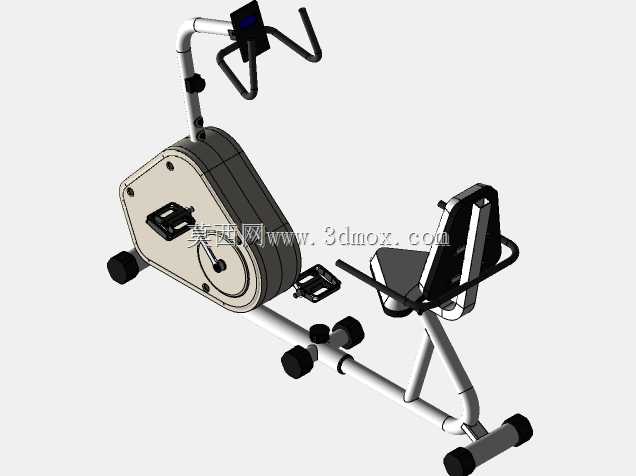

　　从整体结构布局来看，设备采用低重心长底座设计，底部前后共设置四个防滑支撑脚垫，安装时仅需保证放置地面平整度误差不超过5mm即可，无需额外打膨胀螺栓固定，整体占地长度约1.2米，宽度约0.6米，高度约1.1米，预留的运动空间边界仅需在设备四周各留出0.3米的余量，就能满足使用者上下车、腿部伸展的全部动作需求，不会出现运动干涉问题。

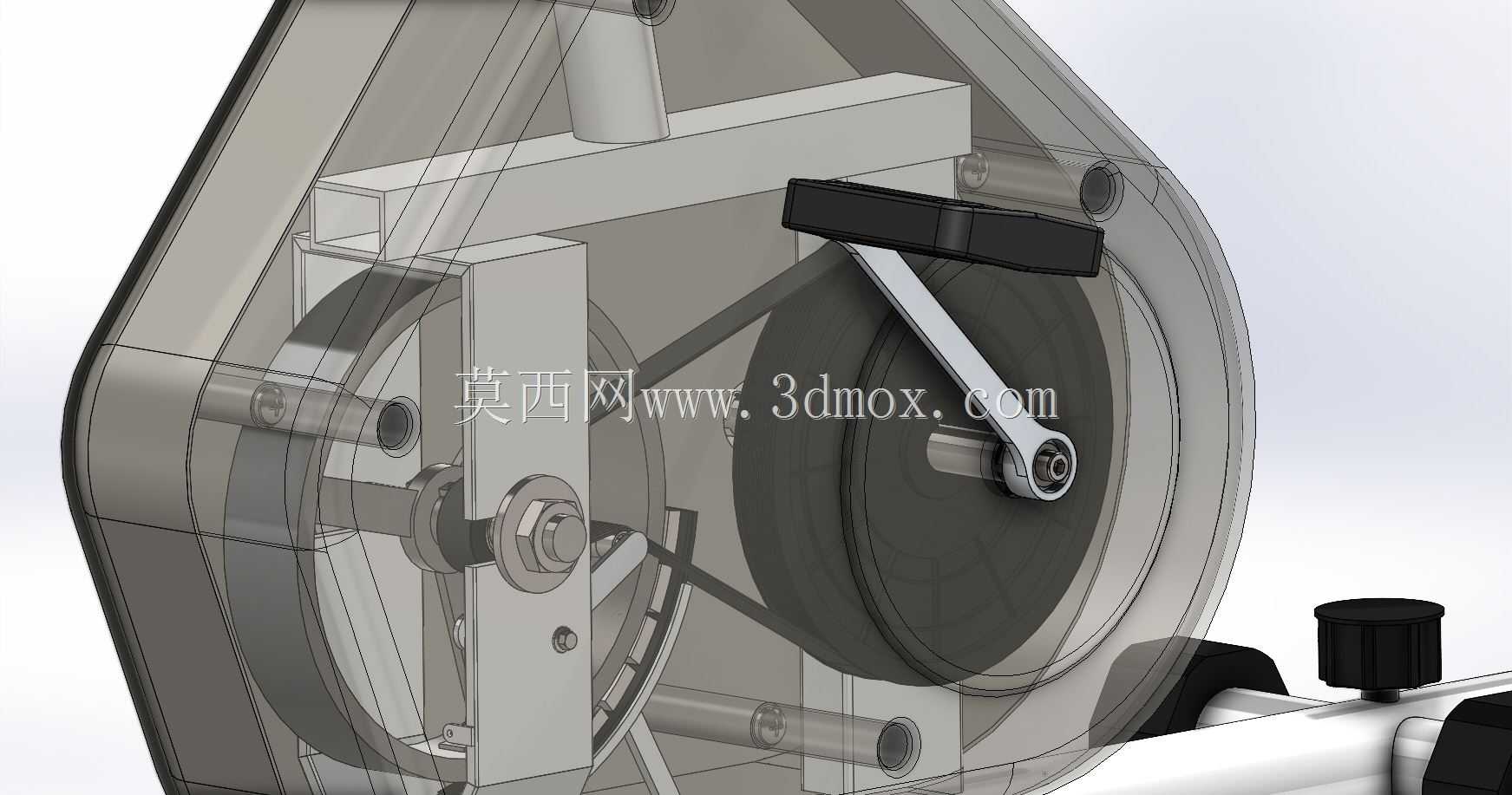

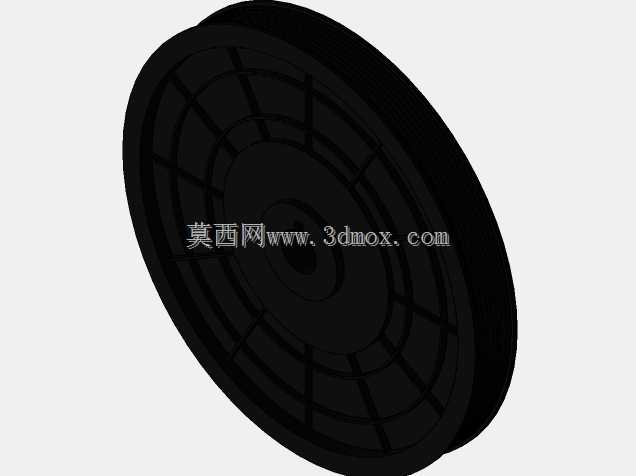

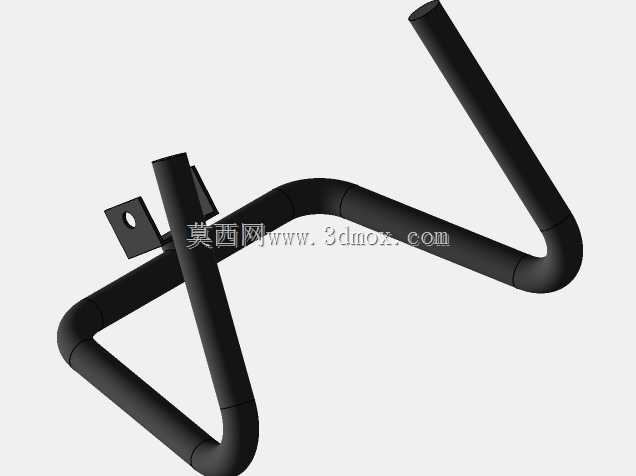

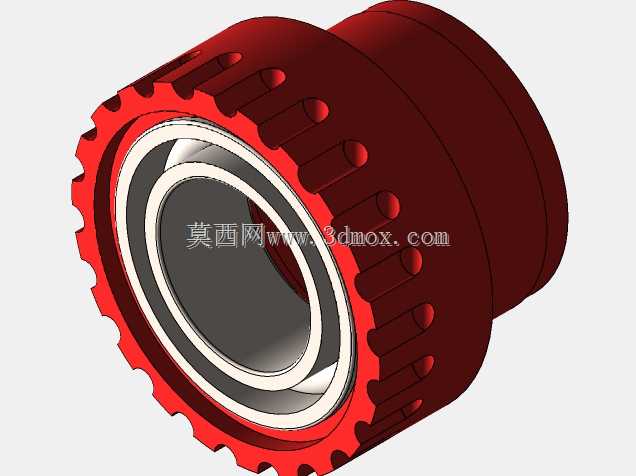

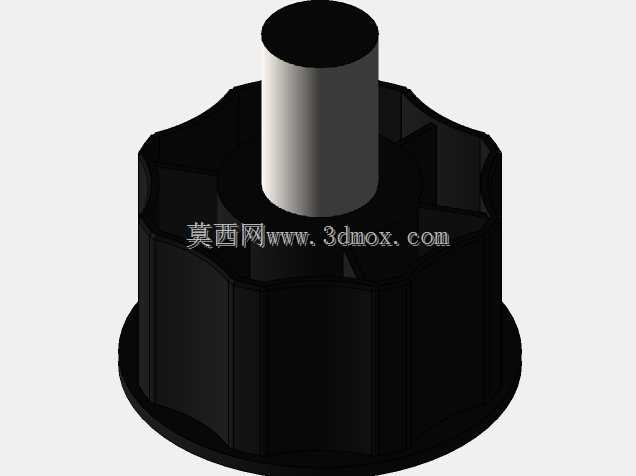

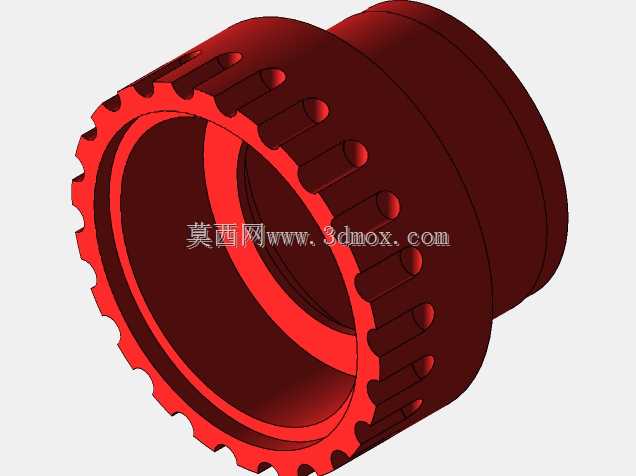

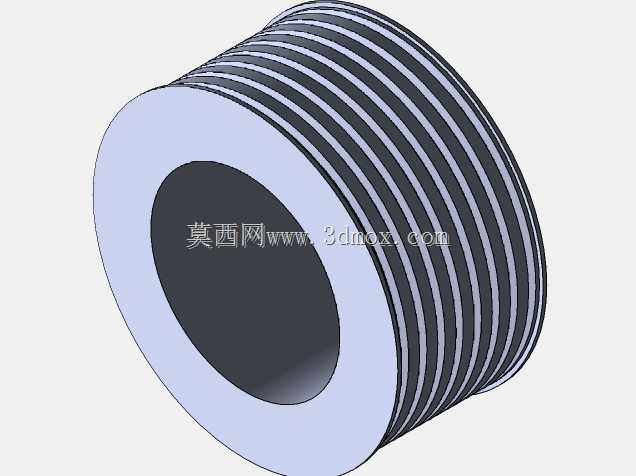

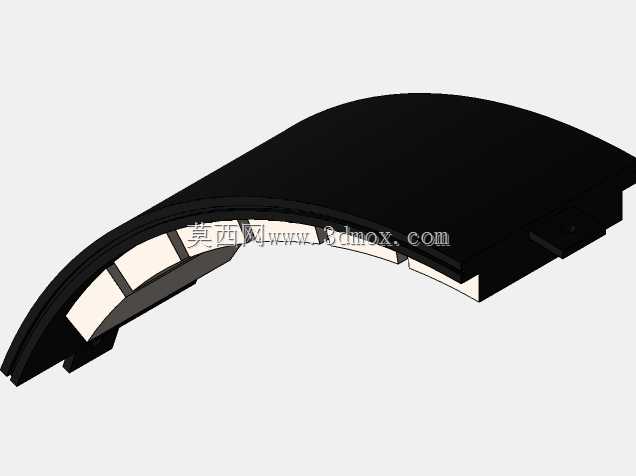

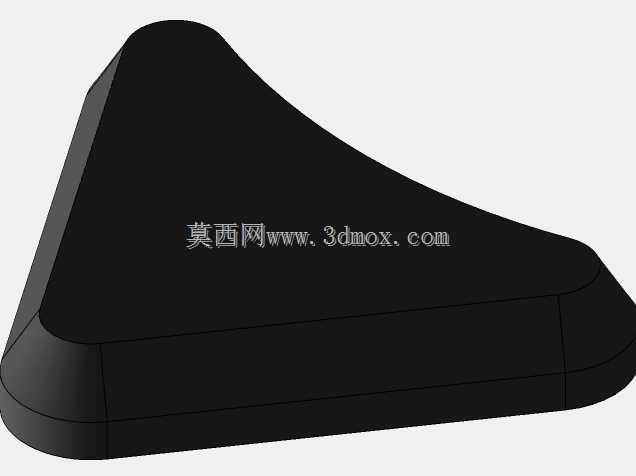

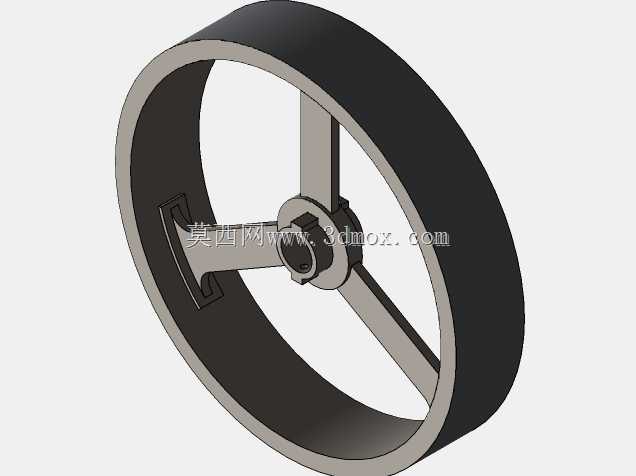

　　传动部分采用内置磁阻轮结构，摒弃了传统摩擦式阻力调节的耗材损耗问题，磁阻模块通过拉线连接车把位置的调节旋钮，可实现多档位阻力平滑切换，传动带采用多楔带结构，运行过程中噪音控制在40分贝以内，不会对周边环境造成噪音干扰。靠背部分采用人体工学曲面设计，搭配高度可调的扶手结构，扶手表面做防滑纹理处理，使用者在运动过程中可以自然放置手臂，保持上半身放松姿态。

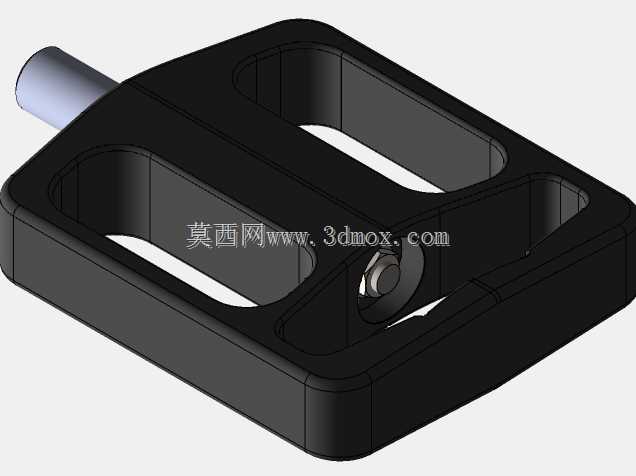

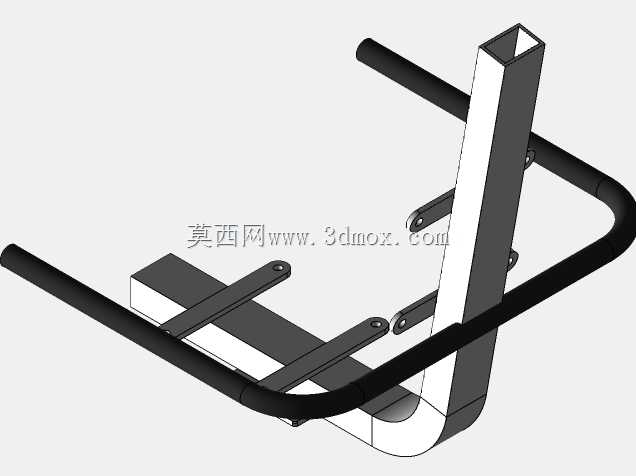

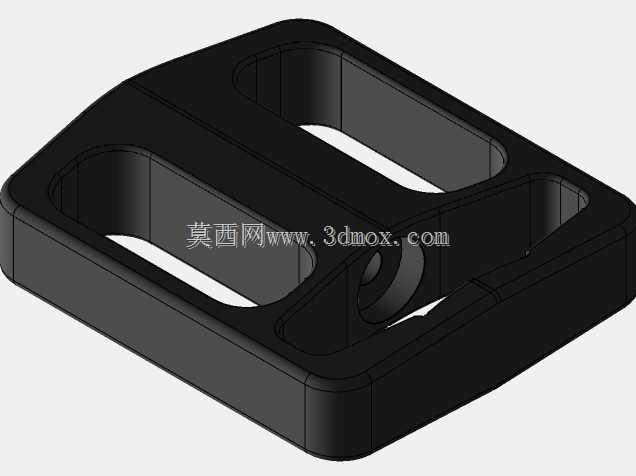

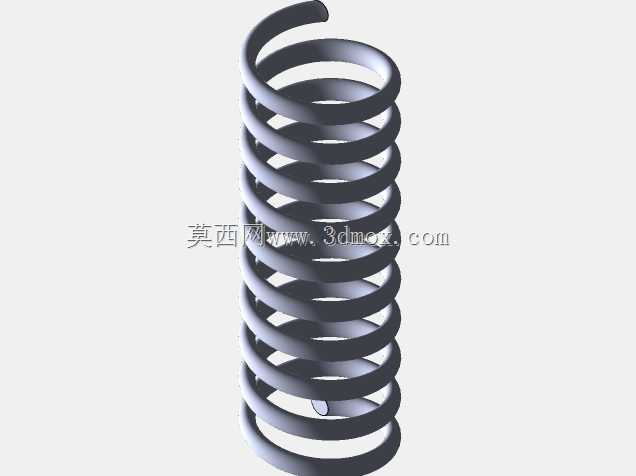

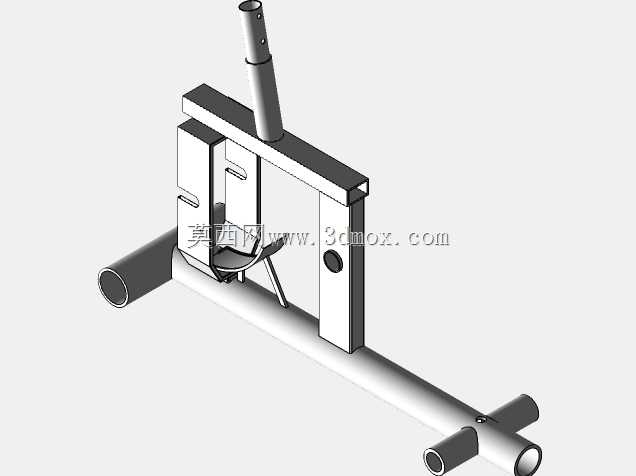

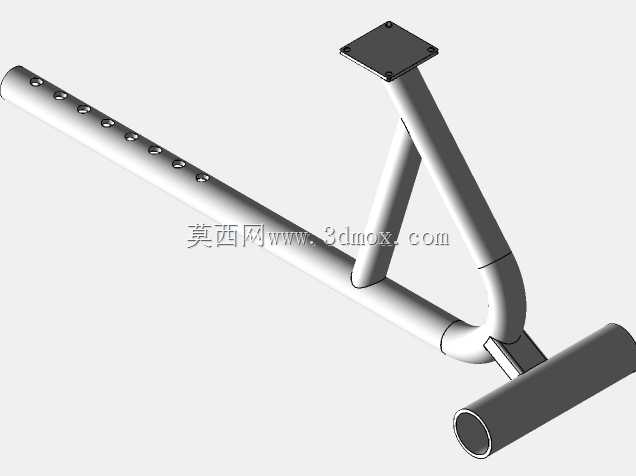

　　设计过程中优先考虑了结构的稳定性，主支撑框架采用矩形钢管焊接成型，所有弯折位置都做了圆角过渡处理，避免尖锐棱角造成磕碰伤害，座椅位置可沿底座滑轨前后调节，调节行程约20厘米，能够适配身高1.5米到1.9米区间的不同使用者，调节机构采用弹簧插销定位，调节操作无需额外工具，手动即可完成档位切换。脚踏部分设置了可调节绑带，能够匹配不同尺码的鞋型，防止运动过程中脚从脚踏滑脱，提升运动过程的安全性。

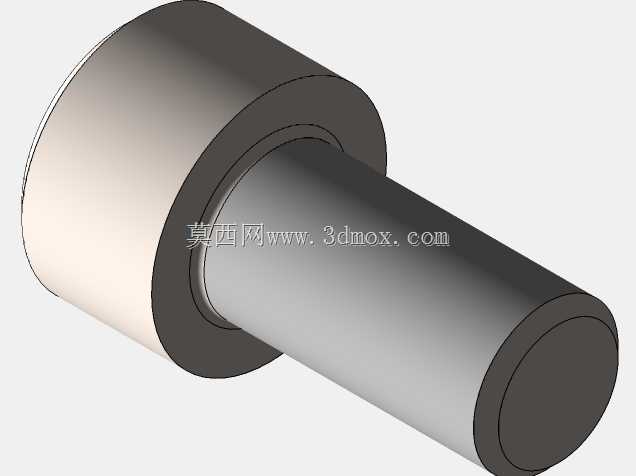

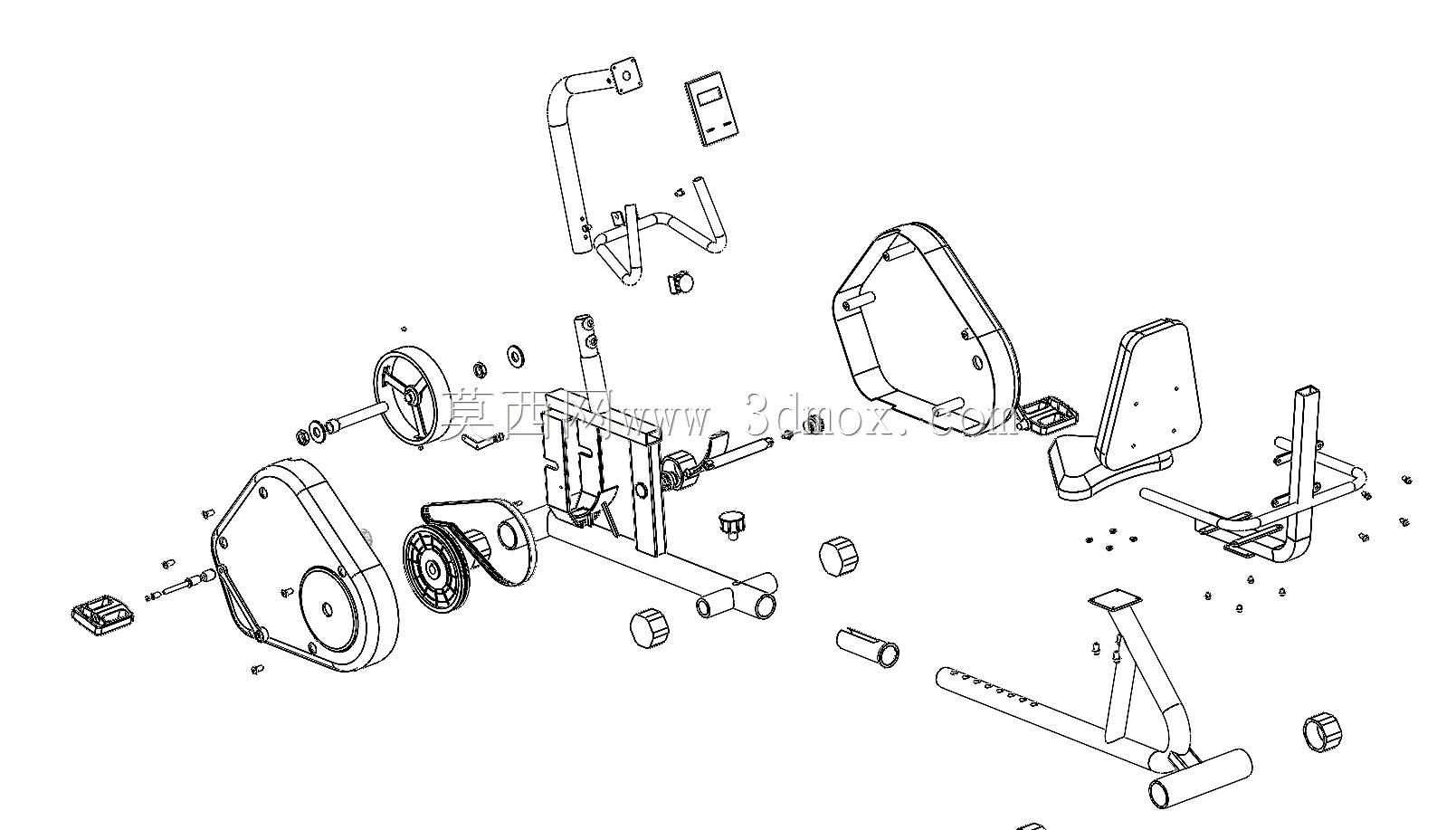

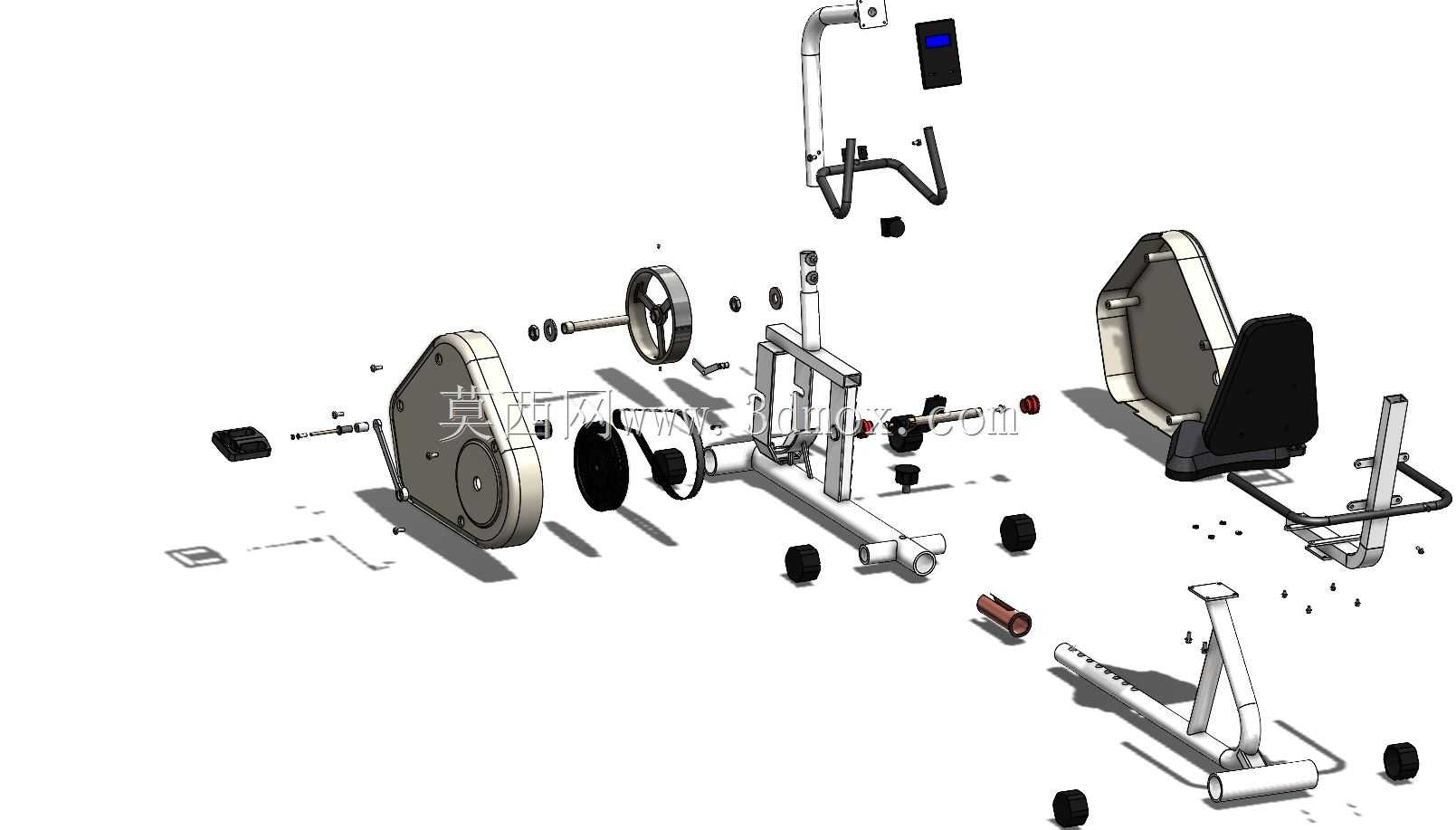

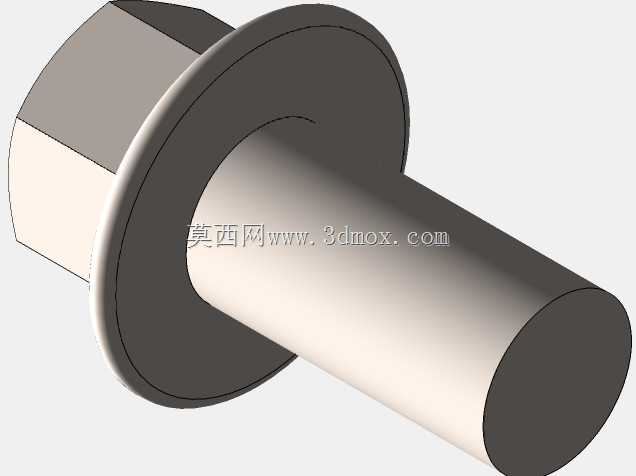

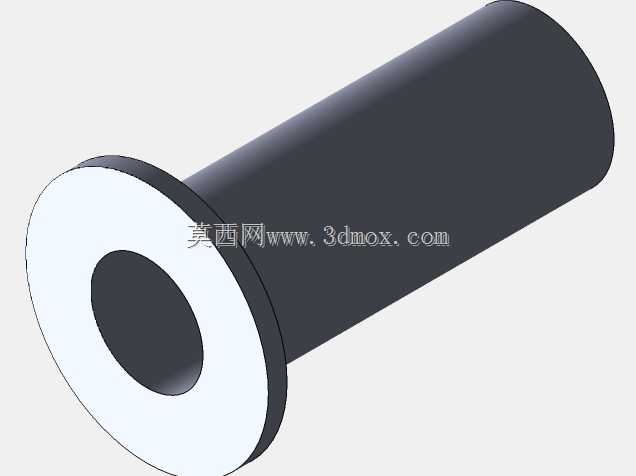

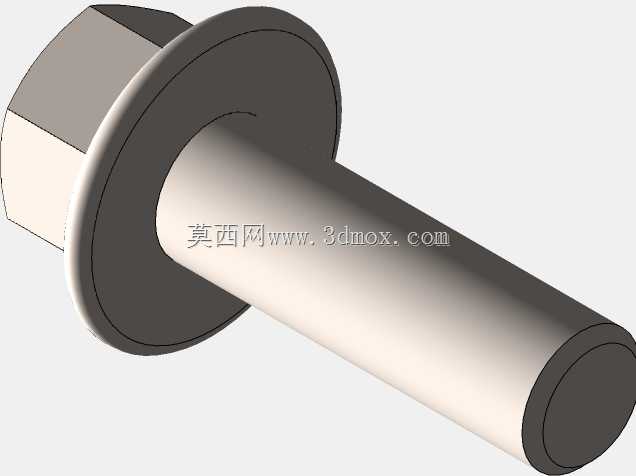

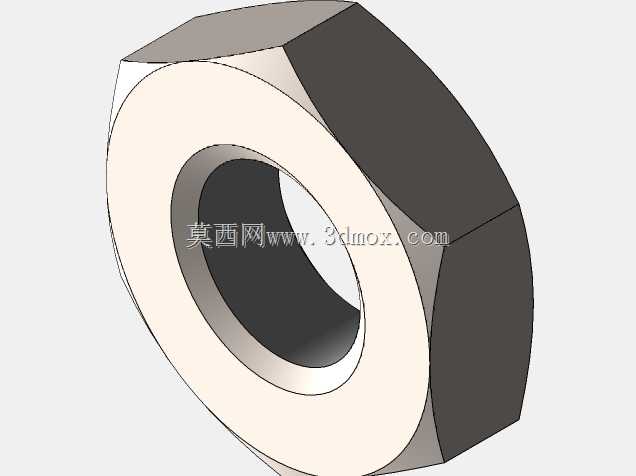

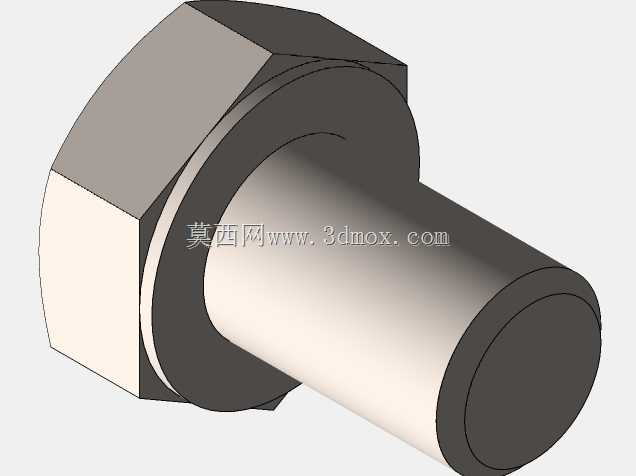

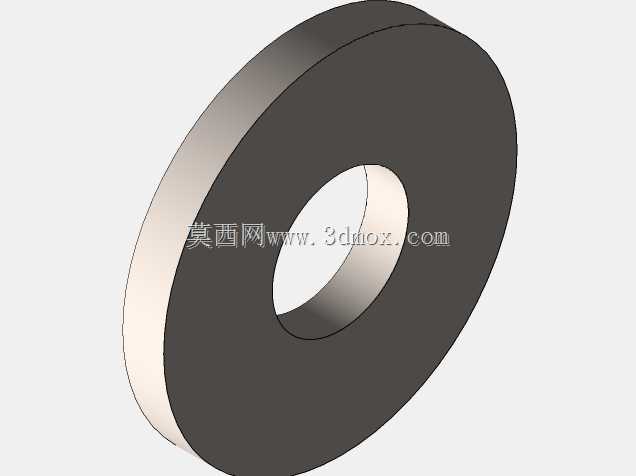

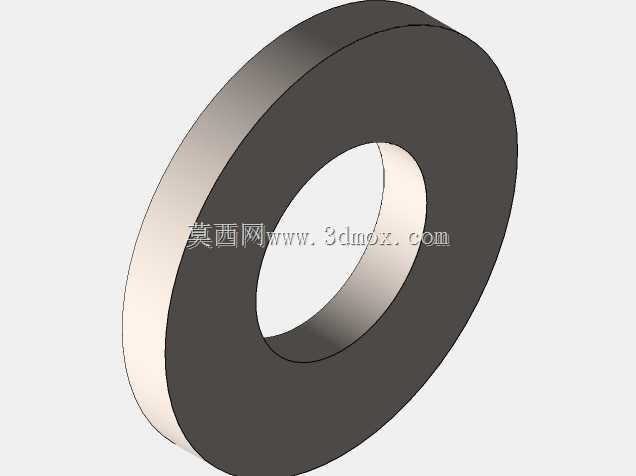

　　从结构建模的细节来看，所有连接位置都预留了标准件安装孔位，框架焊接位置都做了应力释放的结构优化，避免长期使用后出现框架变形问题，磁阻轮的安装位置做了下沉式设计，进一步降低设备整体重心，即使使用者在运动过程中重心偏移，也不会出现设备侧翻的风险。车把位置的操控区预留了电子仪表的安装位，可拓展显示运动时长、踏频、消耗卡路里等运动数据，满足不同场景的功能拓展需求。
