改进型无刷伺服执行器结构设计方案

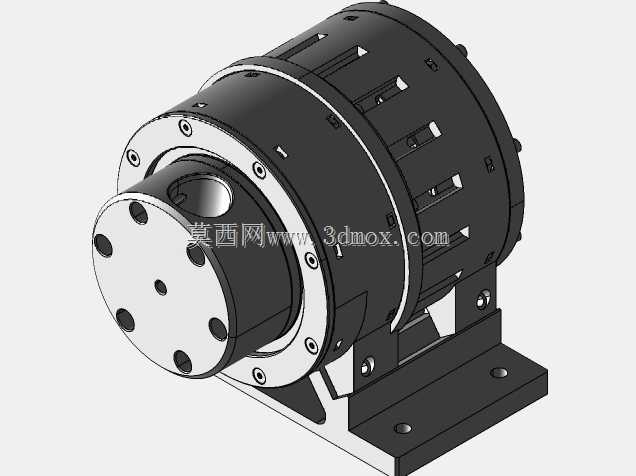

　　这款执行器的结构优化方向，核心瞄准桌面级协作机械臂关节、小型自动化变位台、教育类机器人开发平台这类对成本敏感、负载要求适中的应用场景，原始方案的轴承选型偏向高精度高成本路线，在批量落地时会大幅拉高整机制造成本，本次结构调整通过替换更具性价比的轴承规格，重新匹配轴承座的配合公差，在保证关节回转精度满足常规作业要求的前提下，压缩核心传动部件的采购成本。从结构布局来看，执行器采用同轴中空设计，中心通孔可走线缆、气管，适配机械臂关节内部走线需求，避免线缆外露带来的缠绕、磨损问题，外壳采用分体式拼接结构，分为前端法兰端盖、中间定子固定壳体、后端支撑座三个主要部分，通过周向均布的内六角螺钉完成锁紧，装配时无需专用工装，

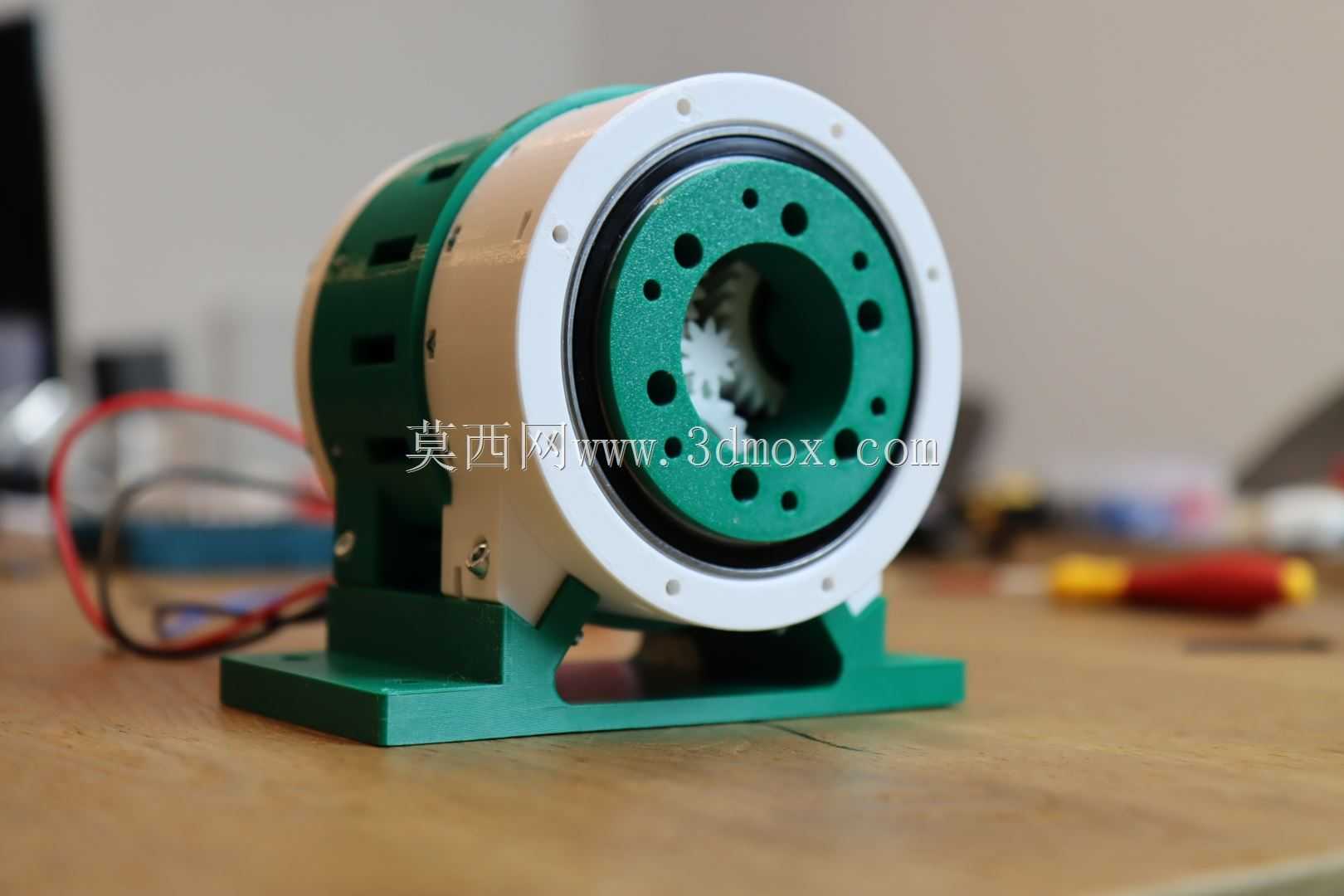

　　普通内六角扳手即可完成整机拆装，后期维护更换轴承、齿轮件时不需要破坏整体安装基准。安装边界方面，底部设计一体化成型的安装支座，支座上预留两个对称的长圆形安装孔，可适配不同孔距的安装面，安装时可在一定范围内调整位置，降低安装面的加工精度要求；前端输出法兰采用标准孔位布局，端面均布的螺纹孔与定位止口可直接连接负载臂、回转工作台等末端部件，不需要额外做转接法兰，减少传动链的累计误差。传动部分采用行星齿轮架集成设计，将原方案中独立的行星架安装口袋结构取消，把行星轮轴的安装位直接集成在输出端法兰的背面，减少了一个中间连接零件，既降低了装配复杂度，也消除了多零件连接带来的回程间隙，齿轮啮合侧隙通过加工公差控制在合理范围，

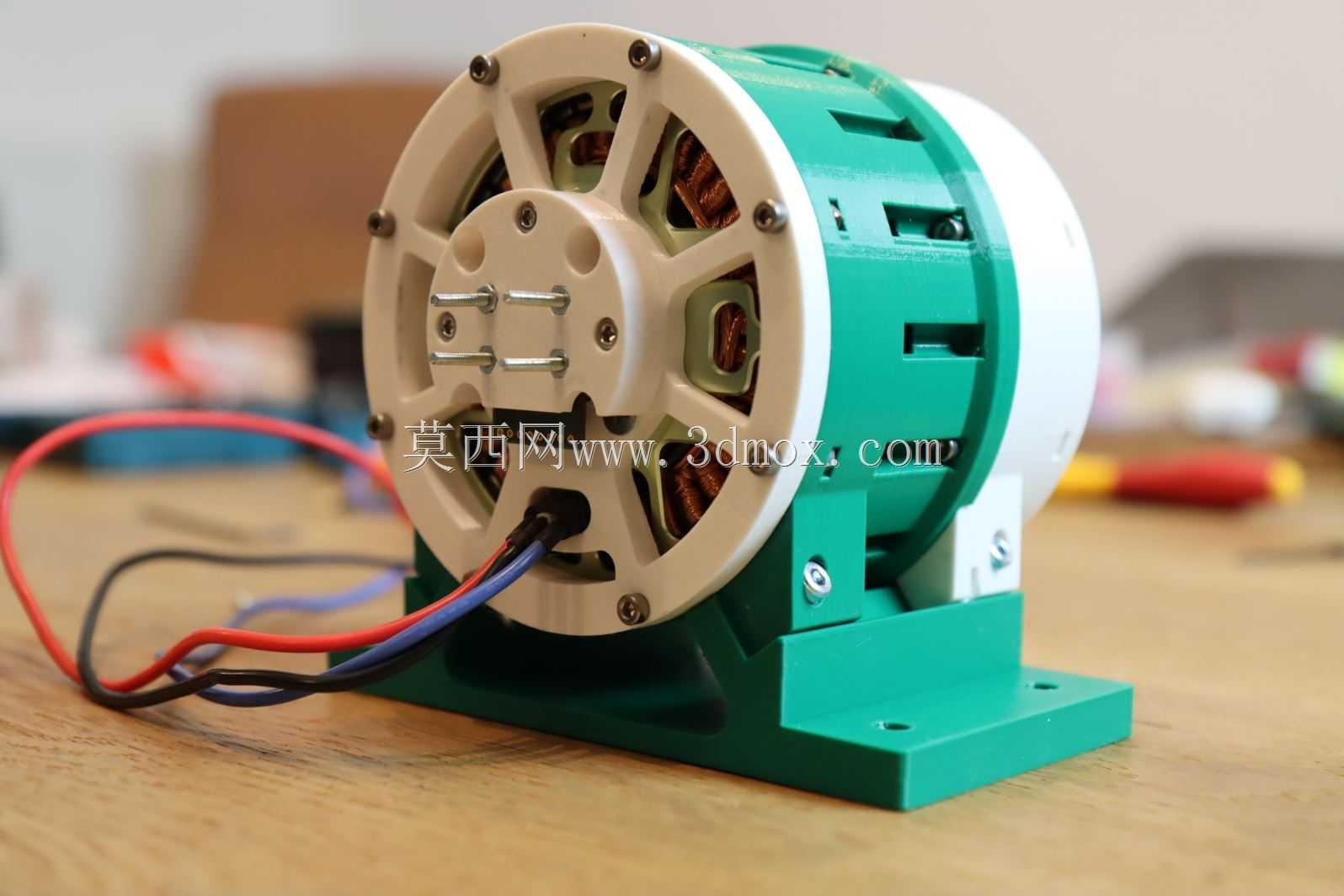

　　满足低速回转场景下的定位需求。定子部分采用无刷电机绕组布局，配合内置的霍尔传感器可实现位置反馈，适配常规的伺服驱动板即可完成速度、位置闭环控制，外壳的散热筋结构直接和定子铁芯外壁接触，可将绕组工作产生的热量快速传导到外部空气中，长时间额定负载运行时不会出现过热退磁问题。实际选型时需要注意，该执行器的径向负载承受能力主要由前端主轴承决定，悬臂安装负载时需要核算倾覆力矩，避免超出轴承额定载荷导致早期磨损，轴向负载则由后端辅助轴承承担，适配垂直安装的回转场景时不需要额外增加承重轴承。
