长距窄幅模块化皮带输送结构

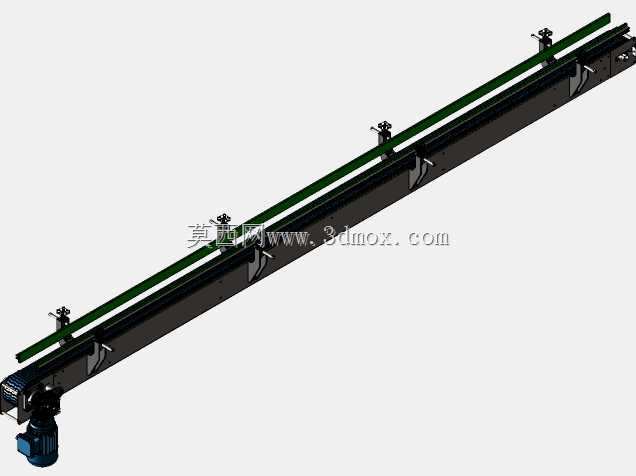

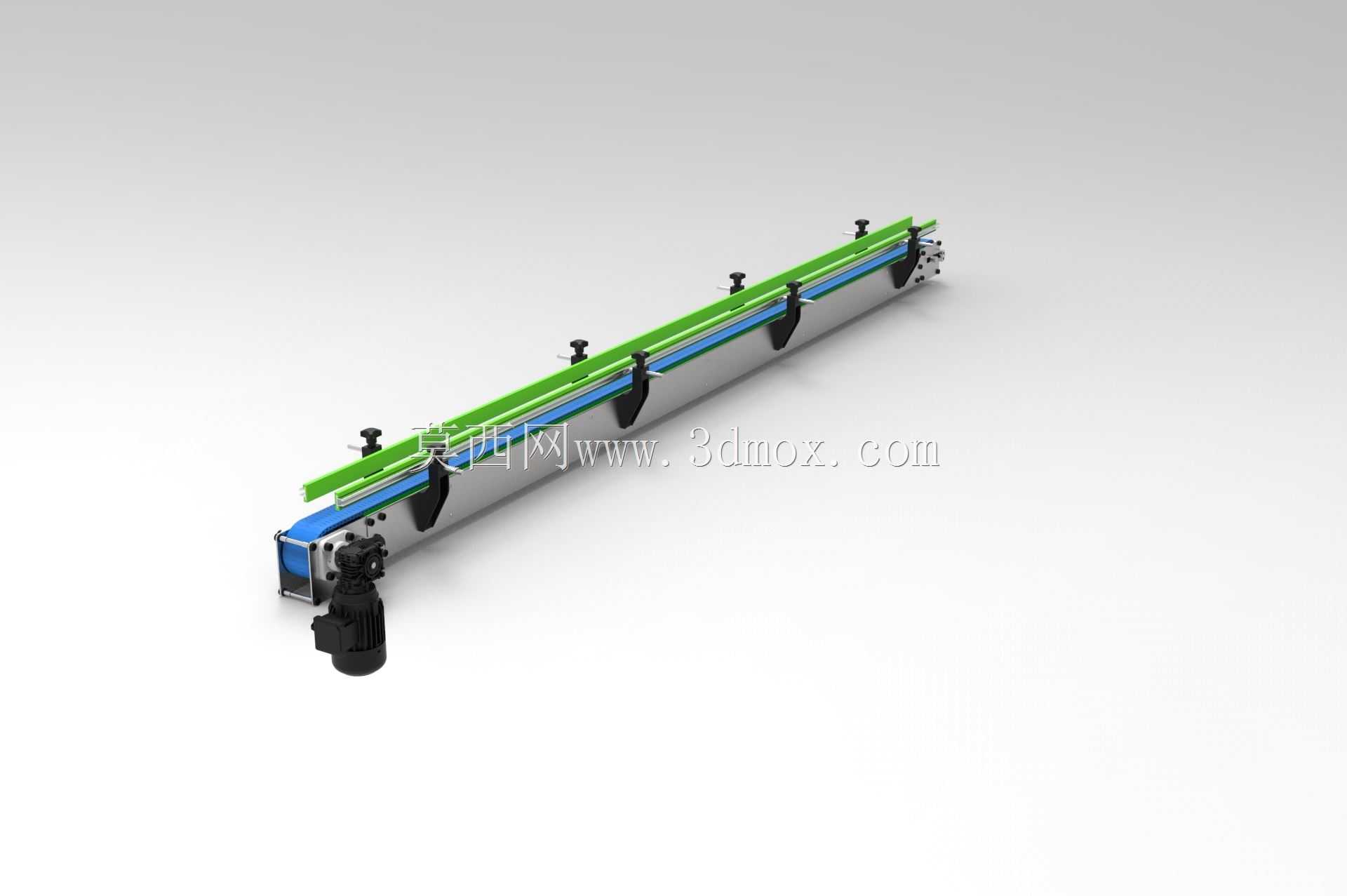

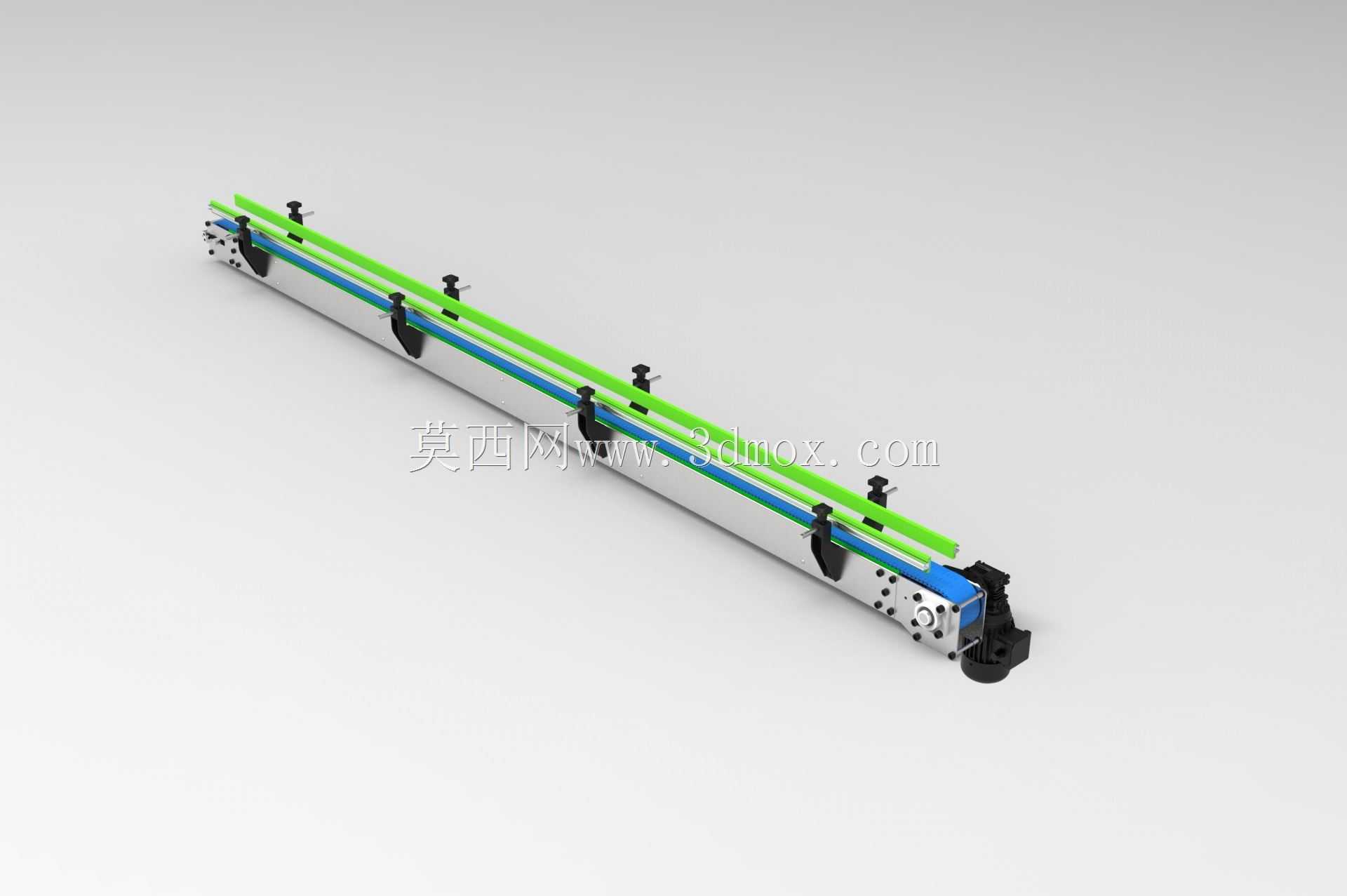

　　这款窄幅长距离皮带输送结构，主要面向3C电子零部件、小型五金冲压件、精密注塑件的工序间转运场景，在紧凑排布的自动化产线中，可嵌入机床上下料工位、检测工位与包装工位之间，完成小尺寸工件的平稳水平传输，避免人工转运带来的磕碰与节拍浪费。整体采用模块化拼接思路设计，单段标准单元可根据产线实际排布长度灵活组合，本次呈现的结构总长3000mm，皮带幅宽82mm，适配宽度在80mm以内、单重不超过5kg的小型工件传输需求，安装时仅需固定两端的驱动与张紧支座，中间段的支撑托架可根据现场地面或机架的平整度微调高度，无需复杂的整体校准作业。结构的核心框架采用轻量化铝型材拼接，两侧的导向条直接嵌入型材卡槽内，可根据传输工件的外形尺寸快速调整导向间距，

　　避免工件在输送过程中出现偏斜卡滞；驱动端集成在端部支座内，张紧结构采用侧部螺栓调节方式，日常维护时无需拆解整体线体，仅需松开端部锁紧螺栓即可调整皮带张紧度，大幅降低产线运维的停机时间。皮带表面采用平纹防滑材质，传输速度可通过配套驱动电机的参数调整在0.1m/s-0.5m/s区间适配，满足不同工序的节拍匹配需求；中间段均匀分布的可调式支撑脚座，可抵消长距离输送带来的皮带下挠问题，保证输送面全程水平度偏差控制在每米0.5mm以内，避免精密工件传输过程中出现滑落或定位偏差。在实际产线布局中，该结构可直接对接振动盘出料口、机械手取放料位，端部预留的传感器安装位可直接加装对射光电或光纤传感器，实现工件到位检测、满料停机的自动化联动，

　　无需额外加工安装支架；整体结构的安装边界宽度仅150mm，可在设备间距不足200mm的狭窄产线空间内布设，不会占用过多的车间操作通道，适配多台加工设备密集排布的车间布局需求。设计过程中充分考虑了易损件的快速替换需求，皮带、导向条等损耗件均采用标准件规格，无需定制开模，现场运维人员可在15分钟内完成易损件更换，最大程度降低对生产节奏的影响。
