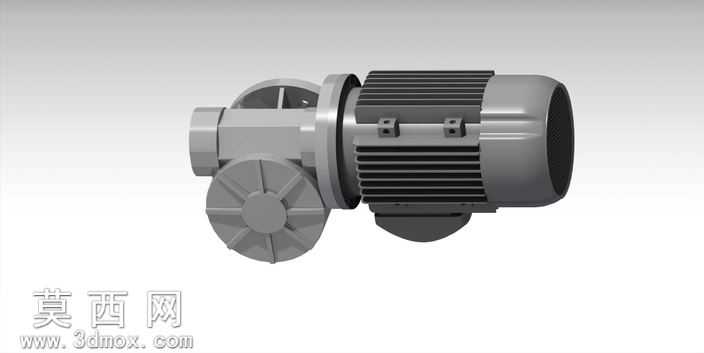

VF49蜗轮齿轮箱配套1HP马达一体化结构

本作品为VF49规格蜗轮齿轮箱与1HP马达集成的一体化传动装置三维建模成果，建模过程严格遵循机械传动设计的尺寸规范与装配逻辑，首先基于蜗轮蜗杆传动的参数化设计逻辑，完成齿轮箱内部蜗轮、蜗杆啮合副的结构建模，精准还原齿形参数、中心距、传动比对应的几何特征，确保齿面啮合间隙、传动接触区域符合实际工况的设计要求。齿轮箱壳体采用一体化铸造型腔结构建模，还原了壳体的安装法兰、观察端盖、输出轴连接位的细节特征，对壳体的加强筋结构、安装螺栓孔位、密封槽结构都做了精细化还原，兼顾结构强度与装配密封性的设计表达。配套的1HP马达部分按照工业异步电机的典型结构完成建模，还原了马达外壳的散热筋阵列结构、接线盒安装位、后端风罩与风叶的结构特征，马达输出轴与齿轮箱输入轴的连接位做了同轴度装配约束，还原了法兰对接的定位止口、连接螺栓的排布细节，确保整体装配关系符合实际机电产品的安装逻辑。材质渲染阶段，对齿轮箱壳体采用铸铁哑光材质，还原铸造壳体的粗糙金属质感，对马达外壳采用喷塑灰的半哑光金属材质，散热筋处做了细微的光影层次处理凸显结构立体感，输出轴、连接螺栓等外露金属件采用光亮钢材材质，区分不同部件的材质属性提升真实感。设计思路上采用一体化集成建模的方式，将动力输出端与减速传动端做整合式结构设计，既保证马达动力能够平稳输入到蜗轮蜗杆减速机构，又通过紧凑的法兰连接结构缩小整体安装体积，适配小空间安装的传动场景，建模过程中对所有配合面都做了干涉检查，确保齿轮啮合、轴系转动、壳体装配不存在结构冲突，完整还原该款蜗轮减速马达的真实结构特征与装配关系，可用于传动方案演示、安装布局校核、产品结构展示等场景。
