便携式手动三脚起重吊装支架结构设计

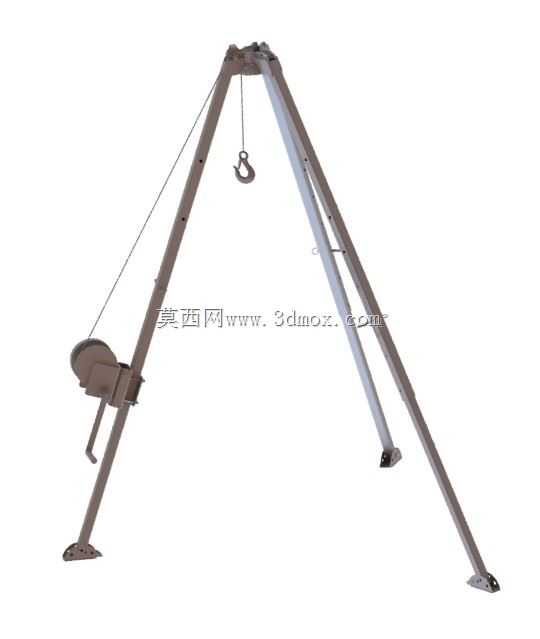

　　这类三脚起重支架多用于无电源供电的野外检修、小型设备安装、仓储零散重物吊装、管线施工临时起吊场景，尤其适合作业空间狭窄、大型起重设备无法进场的工况，单腿可独立调整支设角度，能适配不平整的碎石地面、松软土层甚至台阶类落差基面，支设时无需额外打地锚固定，依靠三腿撑开的三角稳定结构即可承载额定起重量，作业完成后可快速收拢腿杆，单人即可完成转场搬运，无需配套运输车辆。从结构设计逻辑来看，三根主支腿采用等长高强度型材制作，腿杆底部设置带防滑齿的铰接脚垫，可随地面坡度自适应调整贴合角度，避免支设时出现局部应力集中导致的腿杆滑移；顶部采用铰接式汇交接头，三根支腿可绕顶部接头自由转动调整开档距离，开档范围可根据起吊重物的外围尺寸灵活调整，

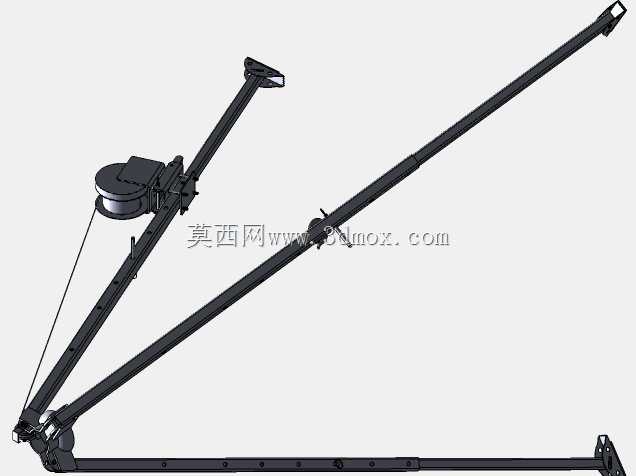

　　避免起吊过程中重物与支腿发生干涉。支架侧部集成的手动绞车采用自锁式蜗轮蜗杆结构，起吊过程中松开摇把即可自动锁止吊重，不会出现坠滑风险，绞车的钢丝绳导向轮设置在顶部接头正下方，保证起吊时重物始终处于三支腿的中心承载区域，避免偏载导致支架侧翻。设计时需重点校核支腿的压杆稳定系数，针对额定起重量下的单腿轴力做屈曲验算，同时要控制收拢后的整体外形尺寸，保证收拢后可放入普通工程车辆的后备箱，支腿展开后的最大作业半径可覆盖常规小型设备的吊装范围，顶部吊点的垂直起吊高度可满足多数低层设备就位、重物抬升的需求，支腿与顶部接头的铰接销轴采用快拆结构，需要时可快速拆解为散件，方便进入狭窄的井下、设备夹层区域完成组装作业。

　　绞车的安装位置设置在单根支腿的中下部，操作时作业人员站在支架外侧即可摇动摇把起吊重物，无需探身到支架投影范围内，规避起吊作业的安全风险，钢丝绳选用镀锌防扭钢丝绳，避免起吊过程中重物旋转打转，吊钩带安全防脱卡扣，防止吊索具意外滑脱。这类支架相比固定安装的起重设备，无需预埋基础、无需外接电源，可快速部署快速撤收，在应急抢修、户外小型安装作业场景下的适配性极强，建模时需还原各铰接点的转动配合关系，明确支腿不同开档角度下的承载边界，标注出不同开档距离对应的允许起吊重量，为实际作业的载荷选型提供参考，同时要还原脚垫的铰接结构、绞车的自锁传动细节，保证模型可直接用于结构校核、作业模拟演示。
