可挂载拖车的剪式雨棚举升作业装置

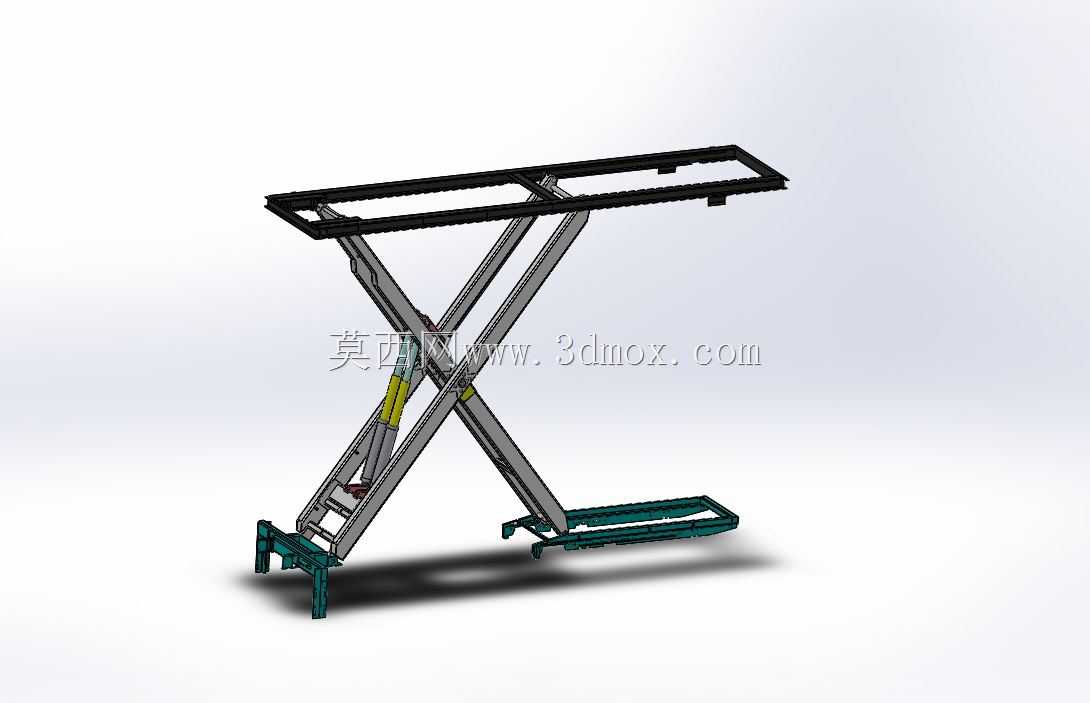

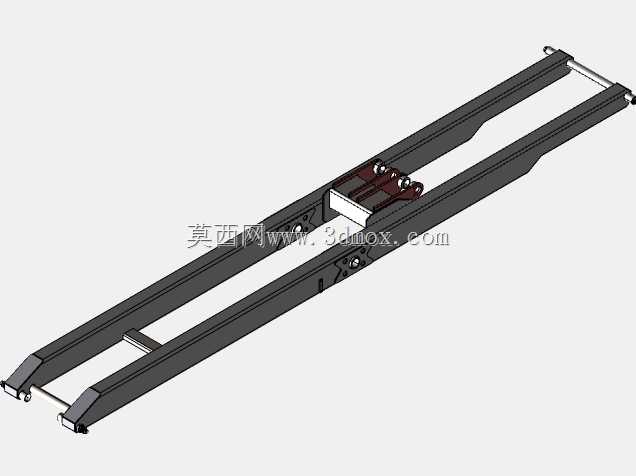

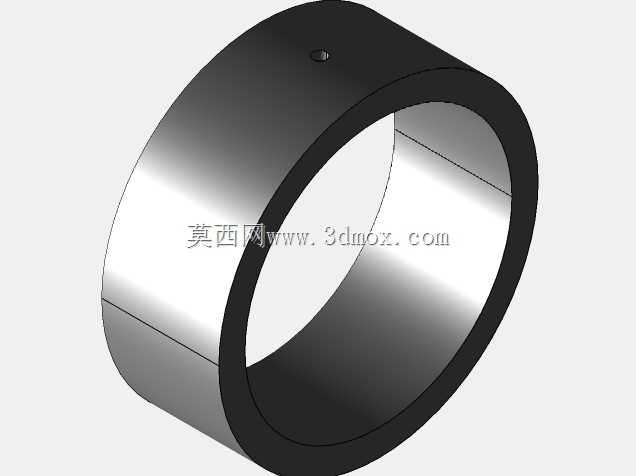

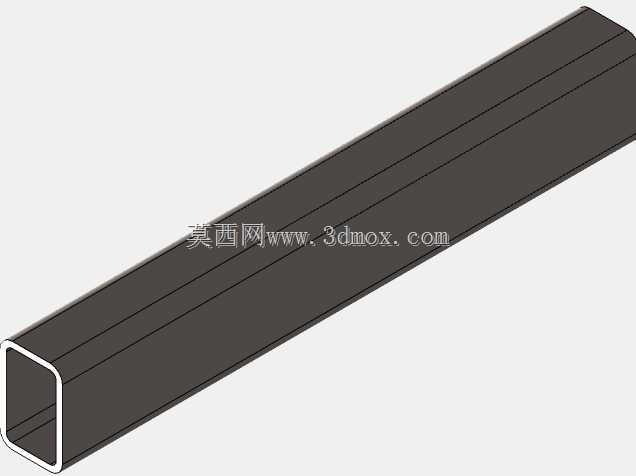

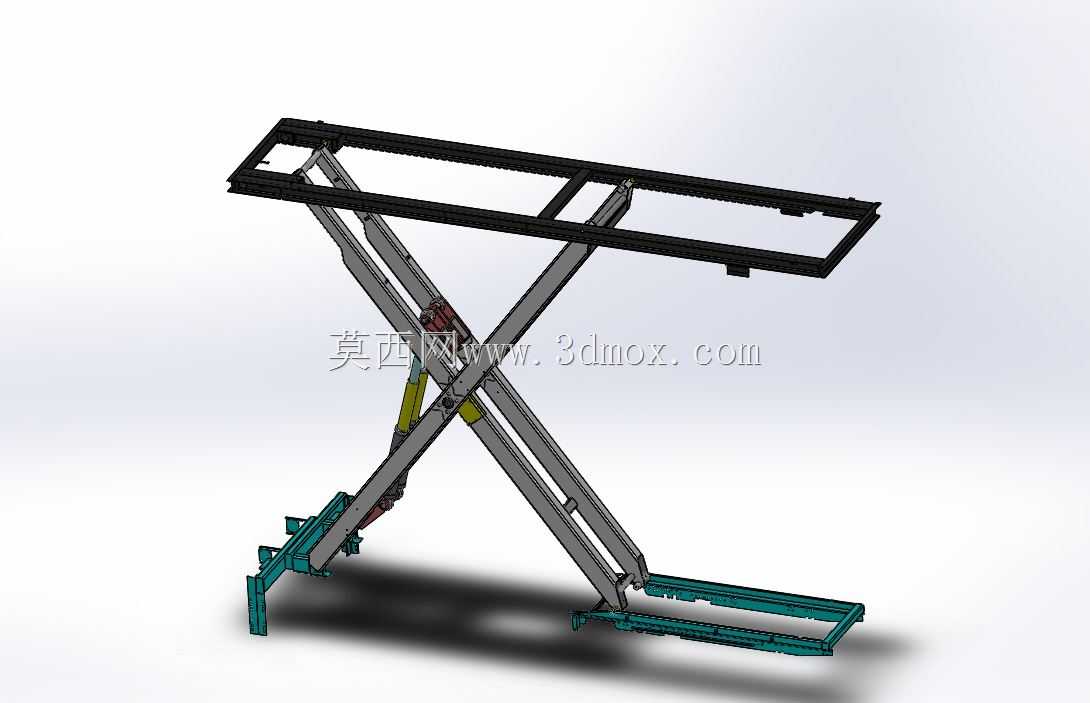

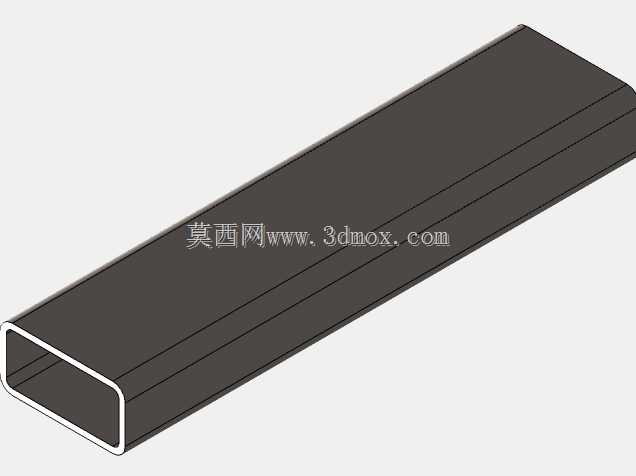

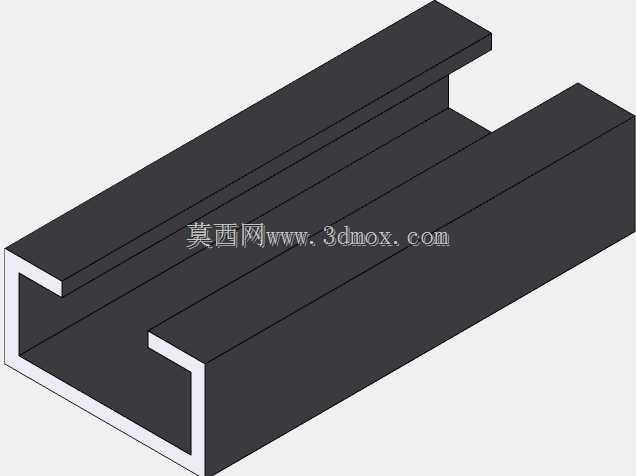

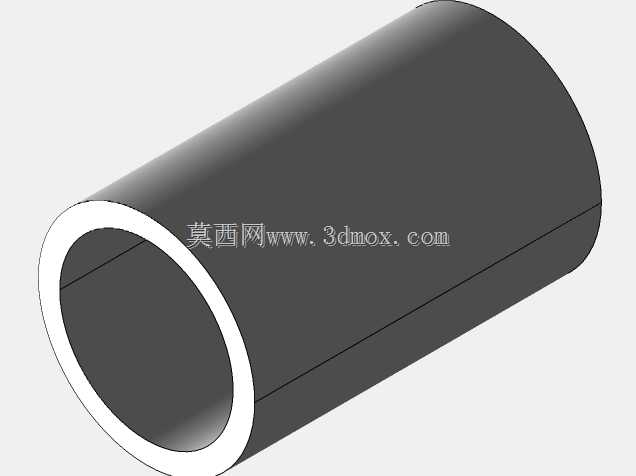

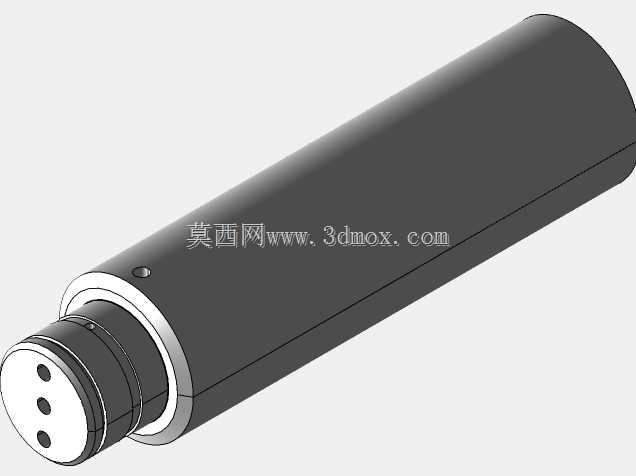

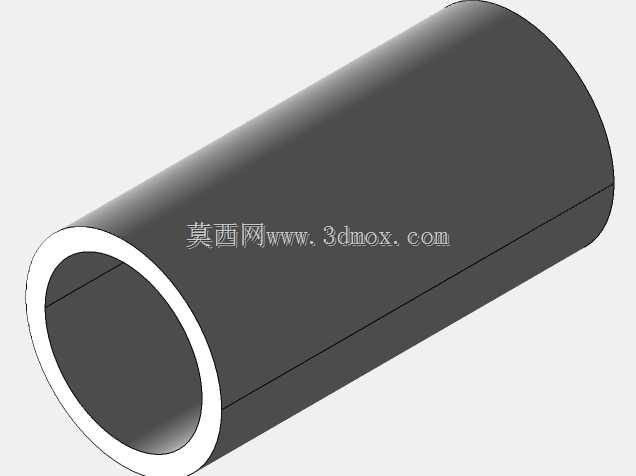

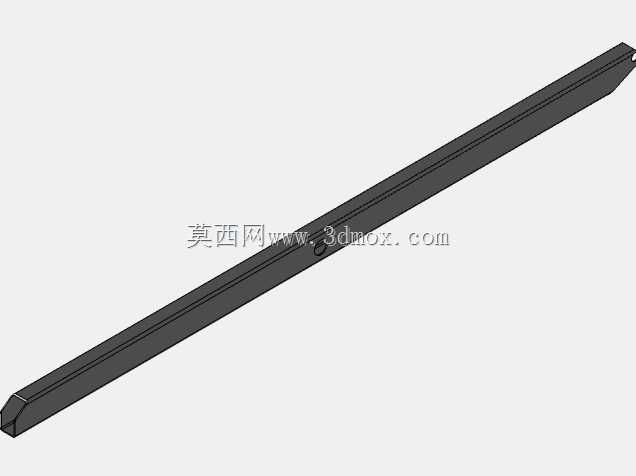

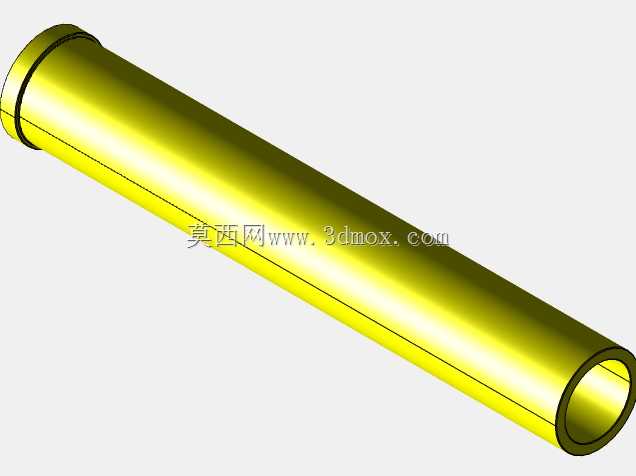

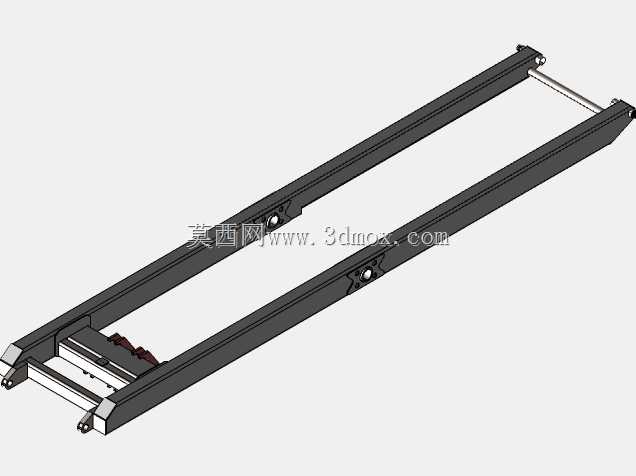

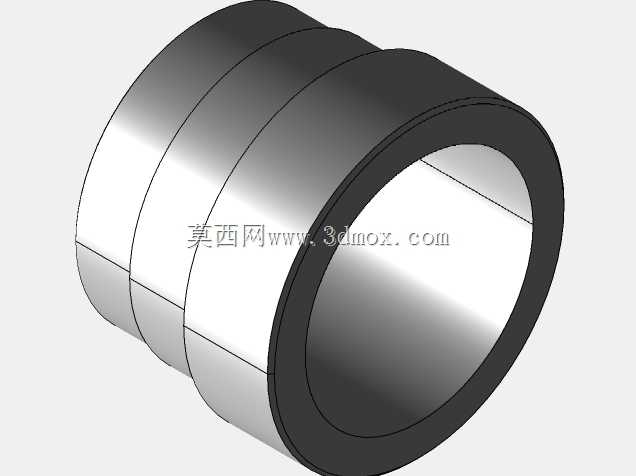

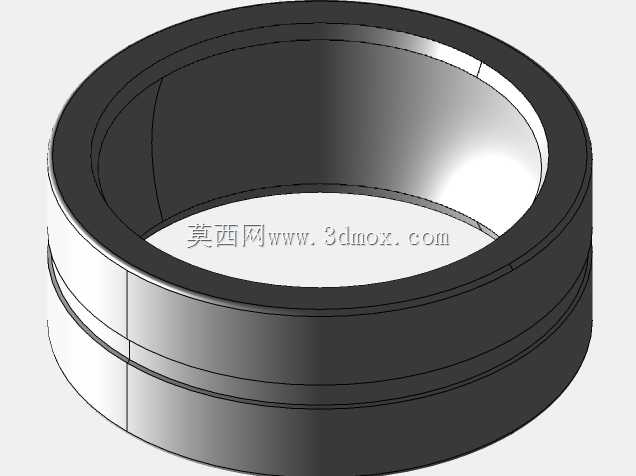

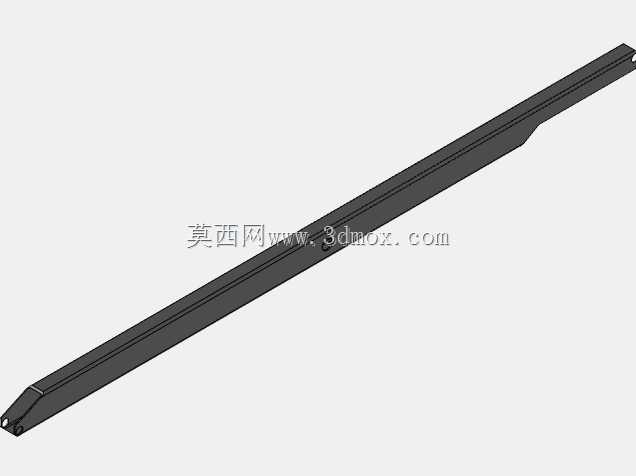

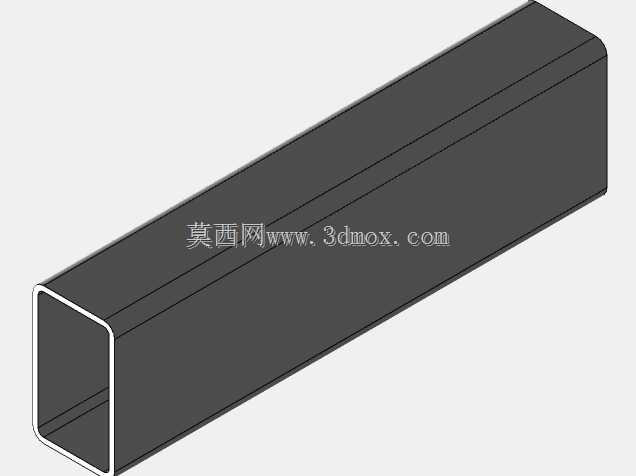

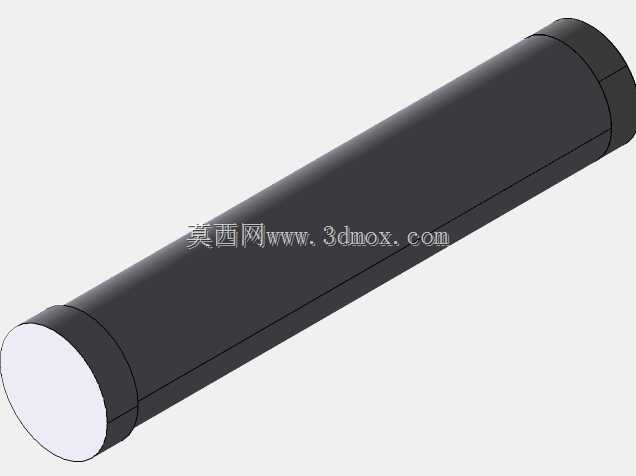

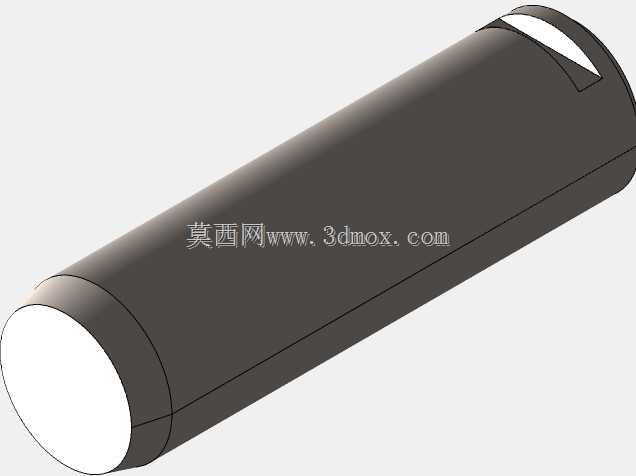

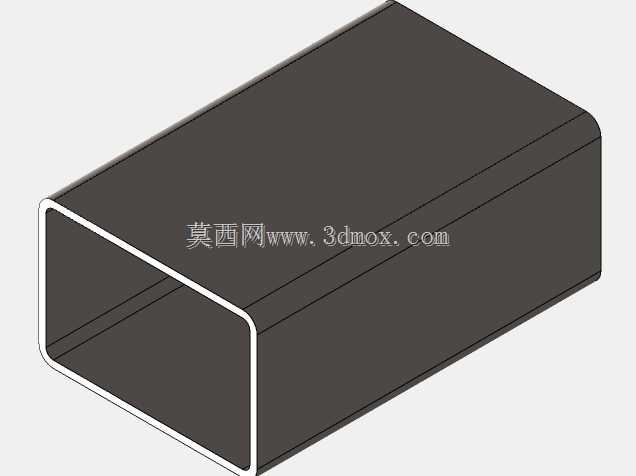

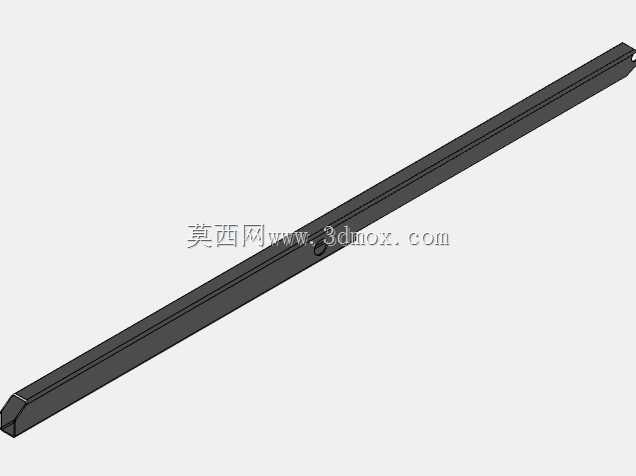

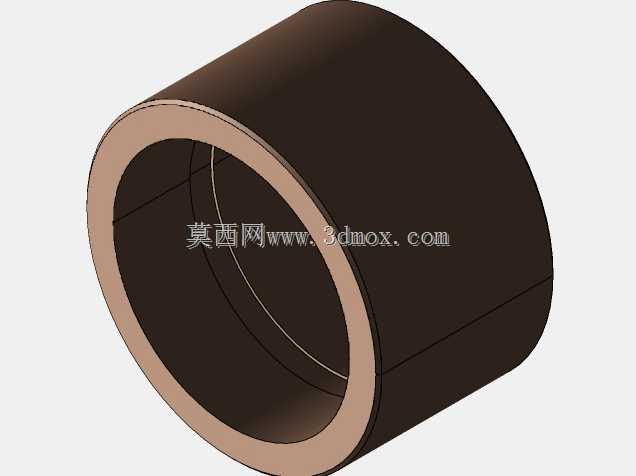

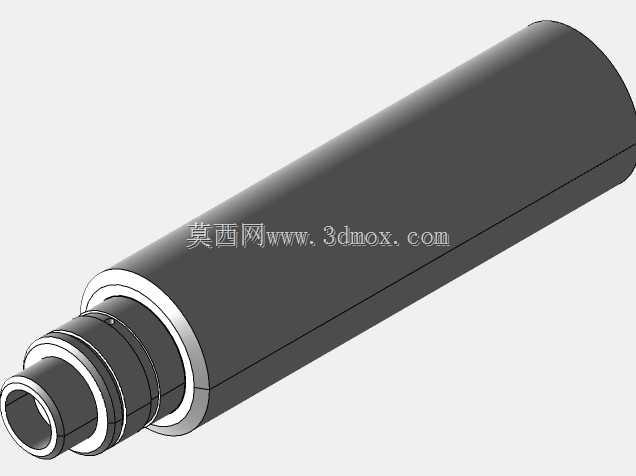

　　这款剪式举升结构主要面向户外流动作业场景设计，可直接挂载于拖车尾部，解决户外临时作业时雨棚快速架设、升降调整的实际需求，尤其适配流动维修、户外临时点位作业等需要频繁转移作业位置的工况，无需额外配备独立吊装设备即可完成雨棚的举升与位置固定。从结构设计逻辑来看，整体采用成熟的剪叉铰接布局，底部设置两组平行的落地支撑脚架，作业时可通过脚架上的固定孔位打入地锚或压装配重块，避免举升过程中出现侧翻偏移；剪叉臂采用矩形钢型材焊接成型，铰接点位均配置耐磨衬套，减少反复升降过程中的铰接磨损，延长结构使用寿命。驱动部分采用单组液压油缸作为动力输出，油缸两端分别铰接于上下两组剪叉臂的中段位置，通过液压动力推动剪叉臂开合实现平台升降，相比丝杆驱动结构，

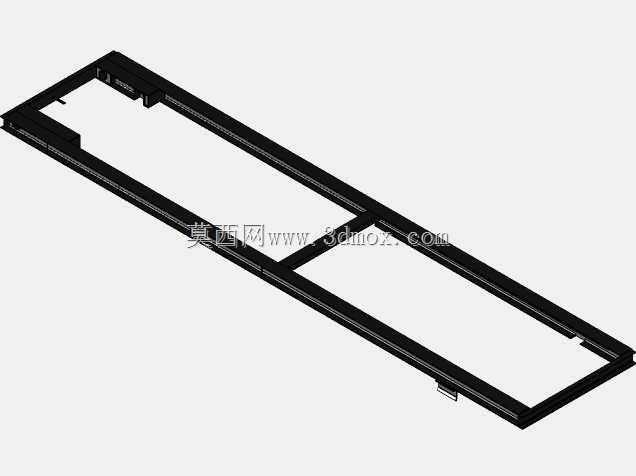

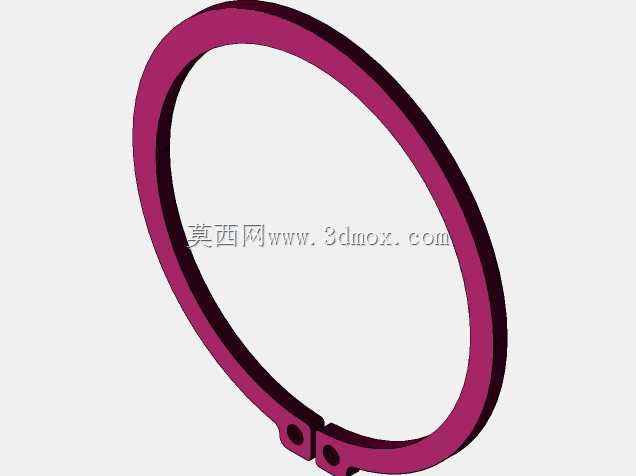

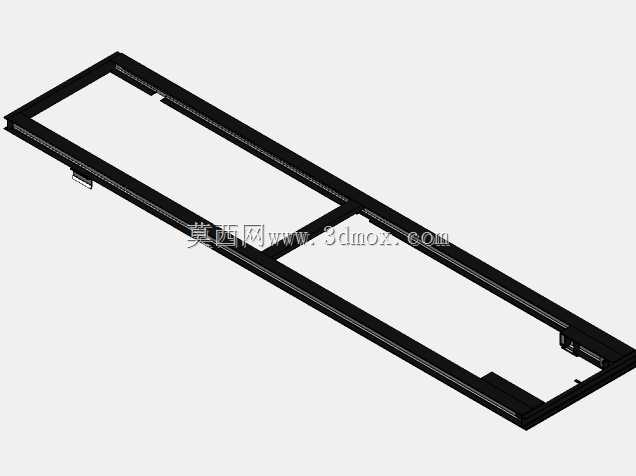

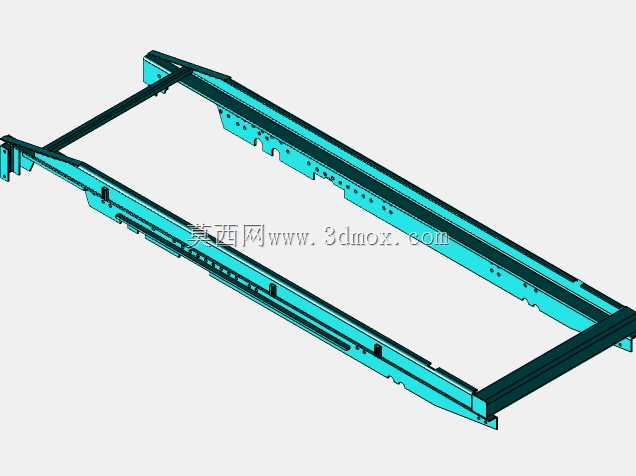

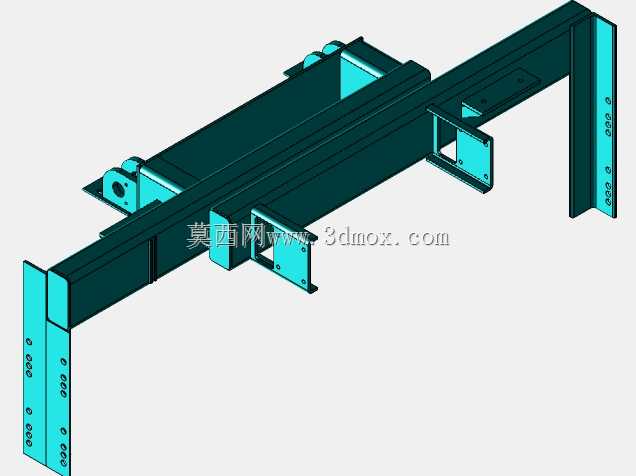

　　液压驱动的承载冗余量更大，举升过程更平稳，可适配不同重量规格的雨棚架设需求。顶部的承载框架采用边框式矩形钢结构设计，框架上预留多组标准化安装孔位，可直接通过螺栓固定不同尺寸的雨棚骨架，无需额外焊接转接件，安装时仅需将雨棚骨架与顶部框架孔位对齐拧紧紧固件即可，大幅缩短现场架设的准备时间。从安装边界来看，该装置收拢状态下整体高度不超过拖车尾部栏板的常规高度，不会超出道路行驶的车辆外廓尺寸要求，挂载行驶时无需额外拆卸结构部件；完全展开后顶部平台的举升高度可满足常规户外雨棚的架设高度需求，作业覆盖范围可适配3米至4米跨度的常规雨棚安装。结构设计时充分考虑了拖车行驶过程中的颠簸工况，所有铰接点位均设置防松脱的限位结构，

　　液压管路布置于剪叉臂的内侧凹槽内，避免行驶过程中被飞溅的碎石击打损坏，同时底部支撑脚架采用可翻转收纳设计，行驶状态下可向上翻折固定，不会影响拖车的正常通行。在实际作业过程中，该装置可随拖车直接转移至作业点位，到达后仅需翻下底部支撑脚架固定，连接液压动力源即可操作举升，相比传统的人工搭建雨棚或采用独立吊装设备架设的方式，作业效率可提升60%以上，同时减少了现场作业的人员配置需求，仅需1至2人即可完成全部的架设与调整操作。剪叉臂的受力经过反复校核，在额定承载范围内，各臂材的弯曲应力、铰接点的剪切应力均满足工程机械结构设计的安全系数要求，即使在户外有风的工况下，整体结构也能保持足够的刚性，不会出现明显的晃动变形。
