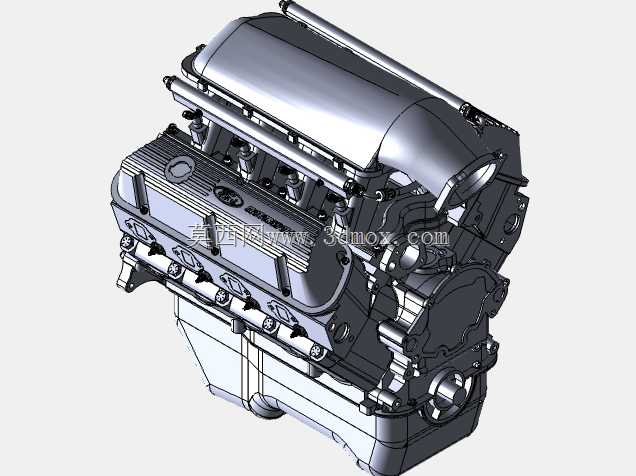

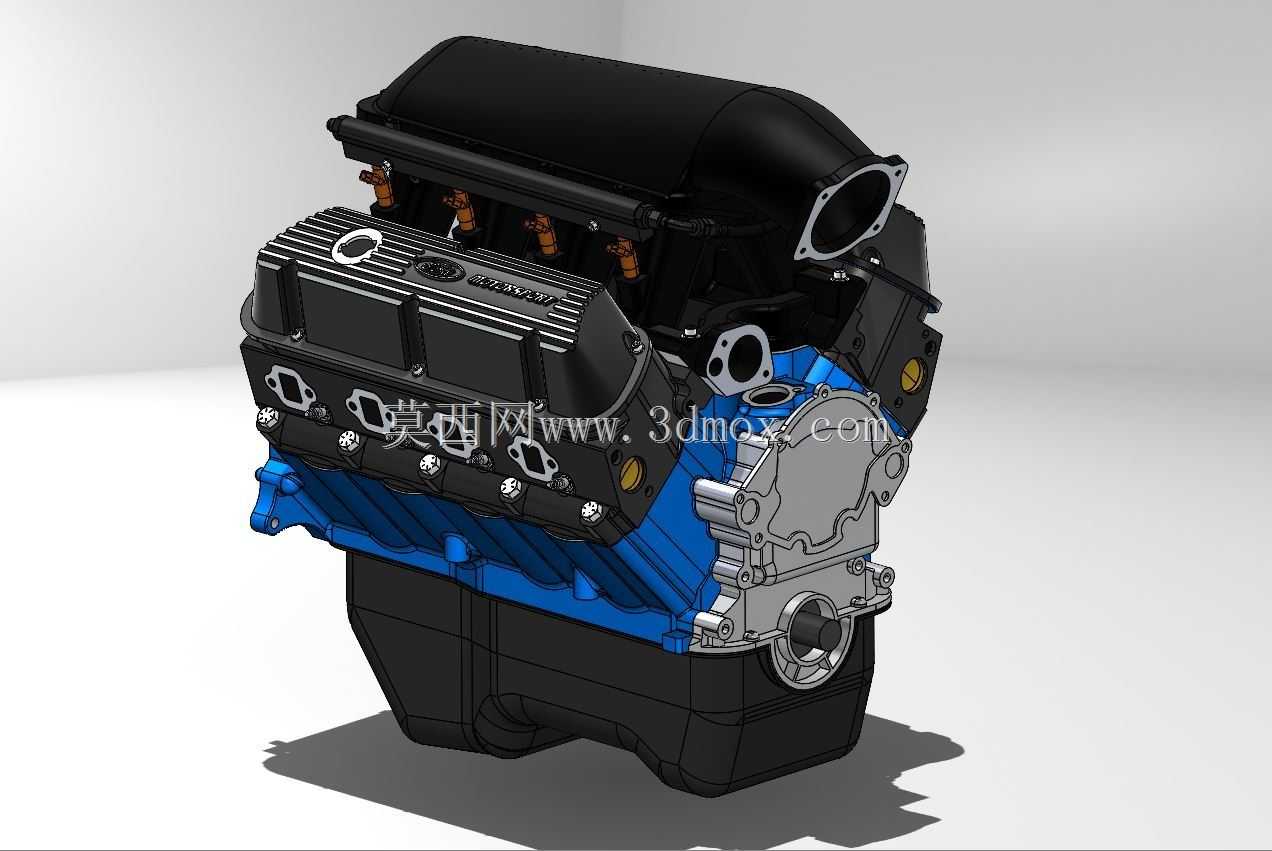

福特351W V8汽车动力总成结构

　　这款V型八缸动力单元的结构设计，核心围绕乘用车、定制改装车辆以及小型船舶动力舱的适配需求展开，在美式经典车型改装、复古车复刻、小型作业艇动力匹配场景中，这类小缸体V型引擎的结构参考价值极高。从结构布局来看，采用90度V型夹角的缸体设计，既平衡了V8引擎的运转平顺性，又能有效压缩动力单元的横向占用空间，适配多数前置后驱车型的发动机舱安装边界，缸体下部采用深裙式结构设计，提升了缸体整体刚性，可承受高转速工况下的交变载荷冲击，油底壳采用冲压式深槽结构，保证车辆在大角度倾斜、急加速急减速工况下的机油泵供油稳定性，避免出现润滑断供的问题。两侧缸盖采用独立的进排气布局，进气侧预留了化油器或电喷节气门体的安装法兰面，

　　可根据不同的动力输出需求匹配不同的进气系统，排气侧的排气歧管安装面采用标准的螺栓孔位布局，可兼容原厂排气头段与改装等长排气歧管的安装需求，气门室盖采用带加强筋的压铸结构，既降低了引擎运转时的气门室盖共振噪音，又预留了机油加注口与曲轴箱通风接口，满足日常维护与排放法规的接口要求。前端轮系的布局整合了水泵、发电机、空调压缩机、转向助力泵的安装位，通过单根多楔带驱动所有附件，附件安装支架的集成化设计减少了前端轮系的整体外廓尺寸，避免与车架、冷却系统组件出现安装干涉，正时系统采用前置齿轮+链条的传动结构，前端盖预留了正时检查与调整的操作空间，无需完全拆解前端附件即可完成正时校对作业。从安装边界来看，引擎的前后悬置点采用对称式布局，

　　悬置安装位的位置与孔位尺寸参考了经典美式小缸体V8引擎的通用标准，可直接适配多数老式美式车型的引擎机脚位，降低改装过程中的机舱改造工作量，飞轮壳端的连接法兰匹配主流的手动、自动变速箱输入轴规格，无需额外制作转接法兰即可完成动力总成的对接。建模过程中对缸体水套、润滑油道的外部接口做了清晰的结构呈现，可作为冷却系统管路布置、润滑系统外接管路设计的参考依据，对于进行车辆动力改装、定制车型开发的结构设计人员来说，这类完整的引擎总成模型可直接用于动力舱的布局干涉检查，提前验证引擎与冷却系统、进气系统、排气系统、悬挂组件的位置匹配度，减少实车试装阶段的修改工作量。
