九十度自锁式铰接连接结构设计

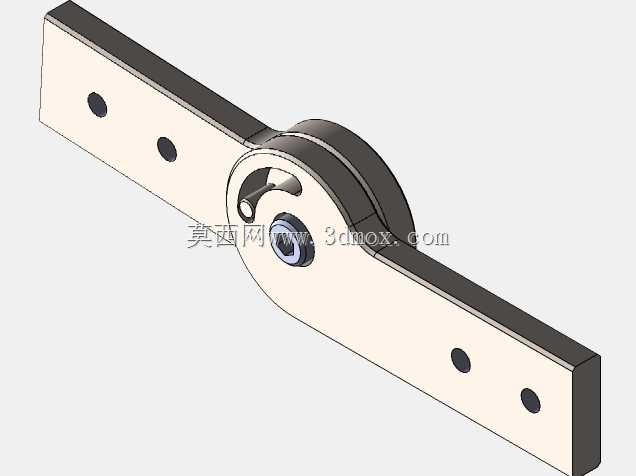

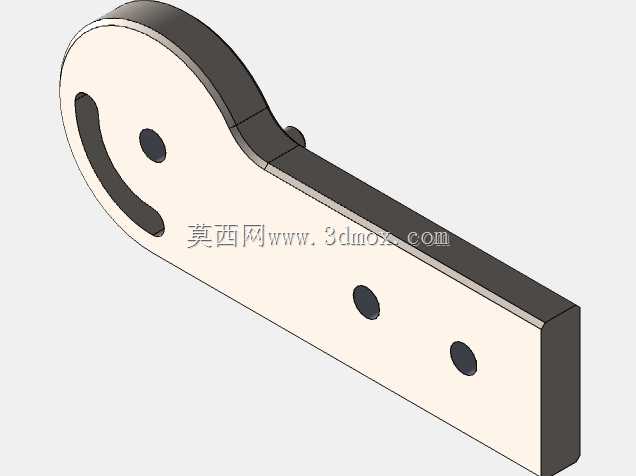

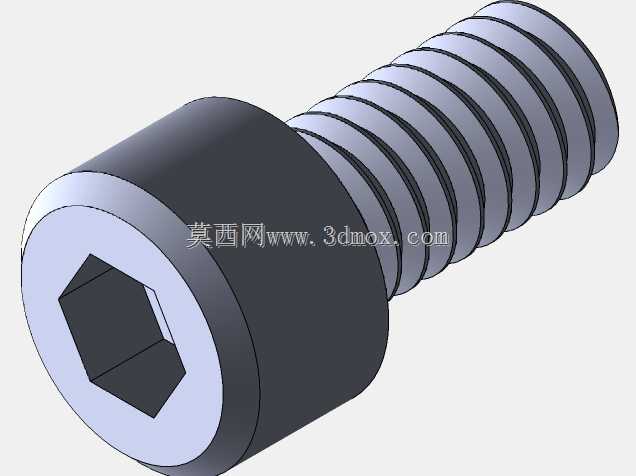

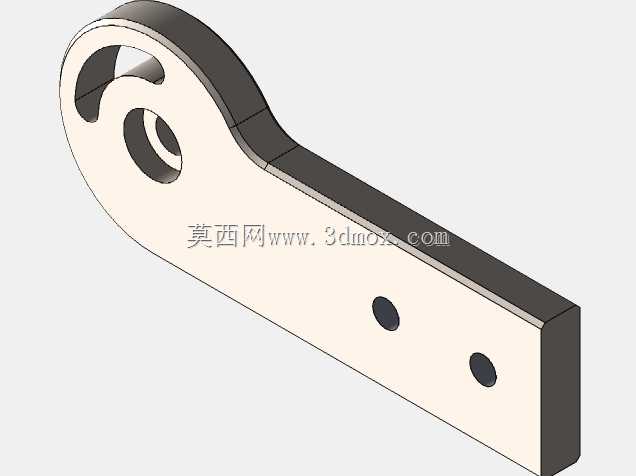

　　这类九十度自锁铰接结构，常被应用在需要定角度开合锁止的工业场景中，比如机床防护门的限位支撑、工装夹具的开合定位段、小型设备舱门的角度保持结构，部分需要翻转后锁止的操作平台支撑段也会用到同类结构，替代传统的撑杆加卡扣的组合方案，减少零散零件的装配量。从结构本身来看，它分为两个对称的板状连接主体，每个主体上都预制了弧形切口，配合槽内的限位销实现转动过程中的轨迹约束，中间的连接螺栓作为整个铰接副的转动轴心，当两个连接板转动到九十度夹角位置时，弧形切口的末端会与限位销形成卡合限位，不需要额外的锁止零件就能实现角度自锁，承受沿板面方向的载荷时不会自行松脱，只有施加反向的扳动力，让销脱离切口的锁止段才能复位转动。设计这类结构的时候，

　　首先要确定转动副的轴心位置，两个连接板的安装孔位需要匹配被连接件的安装基准，弧形切口的曲率半径要和销的转动轨迹完全重合，避免转动过程中出现卡滞或者旷量，切口末端的锁止段要做微小的过盈角度设计，保证到位后能形成可靠的锁止力，不会因为设备运行的振动自行脱开。安装边界上，两个连接板的厚度要根据实际承载需求选定，板上的安装孔间距要适配被连接件的安装孔位，转动到九十度位置时，两个板的外边缘不会和周边的设备结构产生干涉，转动全程的扫掠空间要提前在整机布局中预留，避免和管线、相邻结构件产生碰撞。和普通的无锁止铰链相比，这种集成自锁功能的结构不需要额外搭配锁扣或者撑杆，装配时只需要通过螺栓把两个连接板分别固定在需要铰接的两个部件上即可，

　　减少了装配工序，也降低了后续使用中额外零件失效的风险，在需要频繁开合到固定角度的工位上，能有效提升操作的便捷性，同时保证定位的可靠性。结构的受力路径也经过了优化，锁止状态下载荷会通过连接板、限位销、轴心螺栓共同传递，不会出现单点受力过大的情况，耐磨性能也能满足工业场景下长期反复开合的使用需求。
