彩色防滑球头内六角扳手套装结构设计

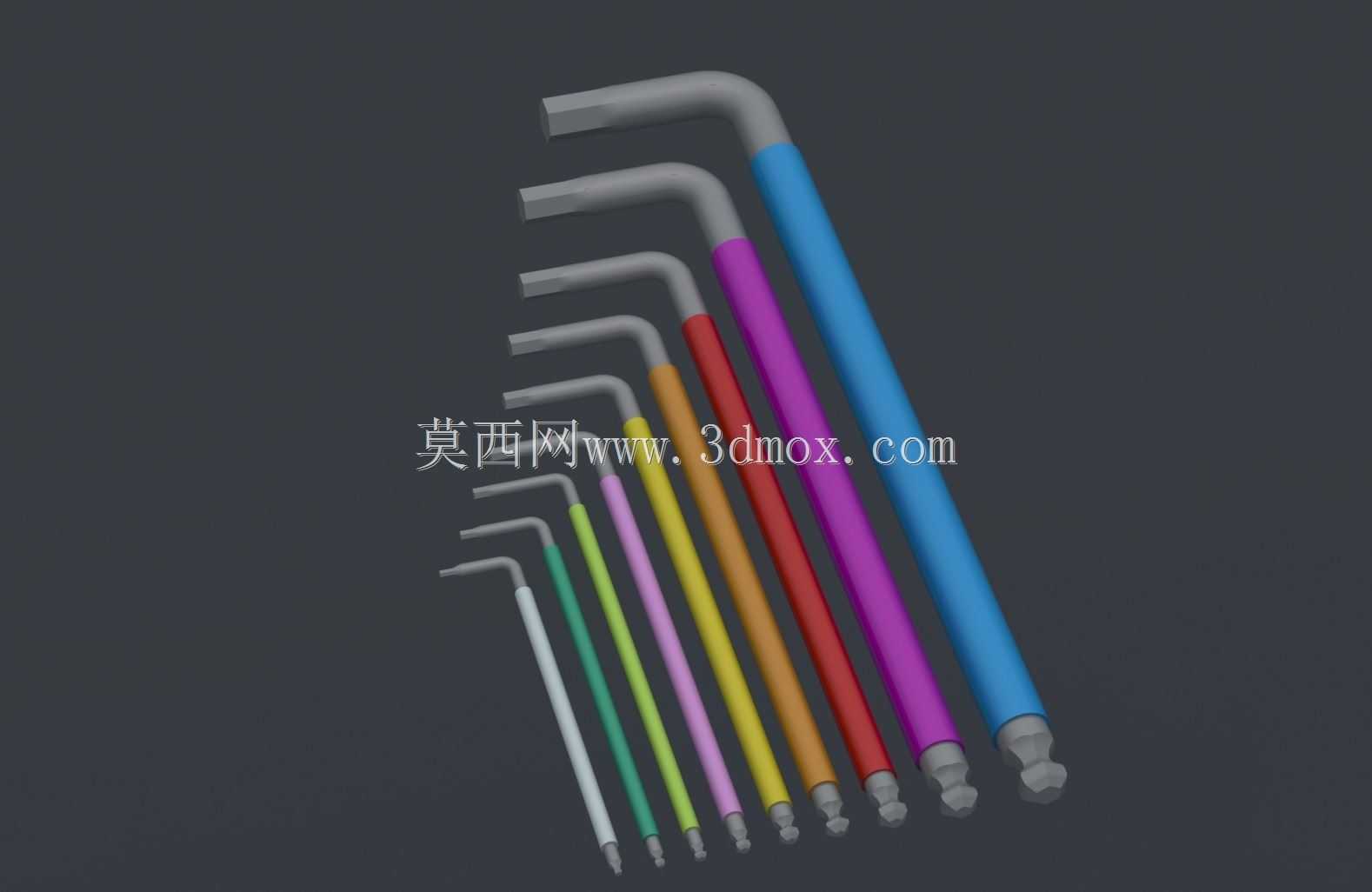

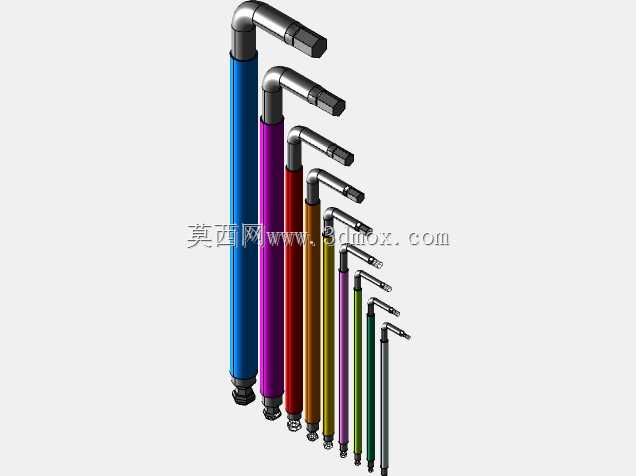

　　这套内六角扳手套装覆盖1.5mm到10mm的常用内六角规格，是机械装配、设备维保、模具拆装场景里的基础手动紧固工具，区别于普通原色内六角扳手，每支扳手的长杆段都包覆了不同颜色的防滑塑套，既可以通过颜色快速区分对应规格，减少现场找工具的时间损耗，也能在手部施力时增加摩擦力，避免沾油打滑的问题。设计上采用了L型弯折结构，短边端用于大扭矩快速紧固，长边端可以深入深孔、狭窄装配空间操作，球头端的设计允许扳手以最大25度的倾斜角度拧动螺丝，在装配空间受限、无法垂直对准螺丝槽的场景下，这种结构能大幅提升操作便利性，不需要完全对准螺丝轴线即可施加扭矩，解决了设备内部死角位置内六角螺丝拆装难的问题。建模过程中重点还原了扳手的弯折弧度与球头轮廓，

　　每支扳手的长度随规格增大对应递增，小规格扳手长度更短，适配小螺丝的扭矩承受上限，避免施力过大造成扳手断裂或螺丝滑牙，大规格扳手长度更长，提供足够的力臂满足大螺丝的紧固扭矩需求。塑套部分的长度覆盖长杆段的大部分区域，预留靠近球头的一小段金属杆，方便伸入较深的螺丝孔时不会被塑套卡住边界，金属杆部分做了等径处理，公差控制在适配对应规格内六角螺丝的标准间隙范围内，保证插入螺丝槽后不会出现过大旷量，减少拧动过程中滑牙的概率。整套扳手按规格从小到大依次排列，相邻规格的长度差保持均匀，收纳时可以整齐插入配套的工具架，不会出现长短错落导致的收纳干涉，球头端的球面弧度经过反复校准，保证倾斜拧动时受力点均匀分布在球头与螺丝槽的接触面上，

　　不会出现应力集中导致的球头崩裂问题，短边端的六角轮廓做了轻微倒角处理，方便快速对准螺丝槽插入，不需要反复调整角度对位。在实际设备维保场景中，这类彩色球头内六角扳手的使用频率远高于普通平头内六角，尤其是在自动化设备装配、机床维修、3D打印机调试这类存在大量狭窄装配空间的场景，倾斜操作的特性能省去很多拆周边零件让位的步骤，彩色标识也能帮助现场操作人员快速拿到对应规格的工具，减少工具整理的时间成本，建模时还原的尺寸比例完全贴合实际工具的握持手感，可用于工具收纳方案设计、装配场景模拟、工具类产品的结构演示等用途。
