带多安装耳的T形管路连接接头结构

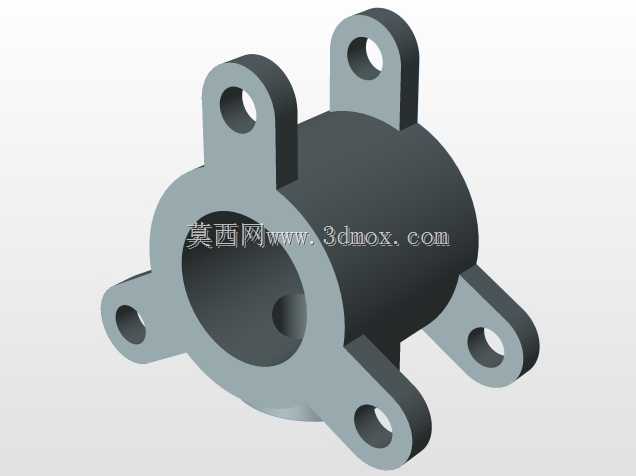

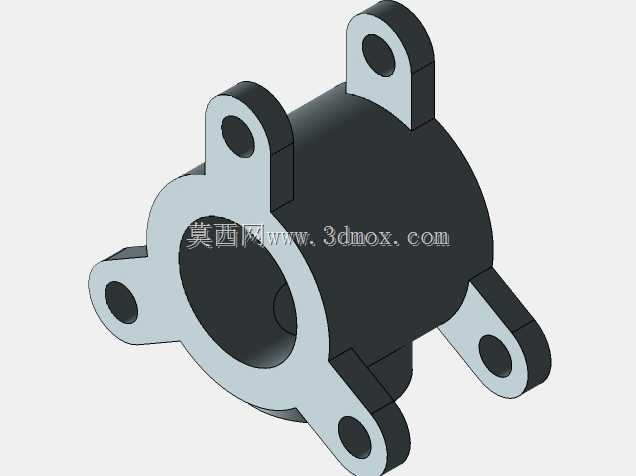

这款T形接头联轴器主要应用在流体输送管路与动力输出端的衔接场景中，常见于小型液压工作站、气动控制回路、低压润滑管路系统里，既承担管路通径的转向衔接功能，也可补偿两端连接部件的小幅径向与角向偏移，避免管路硬连接带来的应力集中问题。从结构设计来看，主体采用中空贯通的腔体结构，主通径方向为直通式接口，侧向分支接口与主腔体垂直贯通，形成标准T形流道，流道内壁做了等径过渡处理，没有突兀的台阶或锐角，可减少流体经过时的压损，也能避免介质残留堆积在转角位置。外围均匀分布的六个带安装孔的连接耳，是整个部件安装固定的核心结构，每个耳片的安装孔中心到主体轴线的距离保持一致，孔位公差按照IT7级精度控制，安装时可通过螺栓穿过耳片孔，将接头固定在设备安装面板或者支架上，耳片与主体衔接的位置做了加厚圆角过渡，能分散螺栓预紧时的应力，避免长期受振动影响出现耳片断裂的问题。设计过程中优先考虑了安装边界的适配性，主体外径、耳片外伸长度、整体轴向厚度都控制在紧凑尺寸范围内，不会占用过多设备内部安装空间，相邻两个耳片之间的间隙足够容纳标准套筒扳手的操作空间，现场安装时不需要特殊工装，用常规内六角或开口扳手就能完成紧固作业。接口端的配合面采用了平面密封结构设计，安装时搭配对应规格的密封垫片即可实现端面密封，可承受1.6MPa以内的工作压力，适配矿物液压油、压缩空气、低压水基润滑液等常见工业介质。在传动补偿功能上，接头两端的接口可分别连接管路与动力输出轴端的连接盘，当两端部件存在0.5mm以内的径向偏移或者1°以内的角向偏移时，接头的腔体结构可通过自身的微量形变抵消偏移量，不会将额外的附加载荷传递到相连的泵体或者阀件上，能有效延长相连管路元件的使用寿命。日常运维过程中，这类接头不需要额外加注润滑脂，只要定期检查连接耳的螺栓预紧力、检查端面密封是否存在渗漏即可，维护成本极低，适合在批量配套的小型工业设备中使用，建模时所有安装孔位、配合面尺寸都按照通用机械标准取值，可直接导入装配体中做干涉检查，不需要额外调整尺寸参数就能适配常规规格的管路连接需求。
