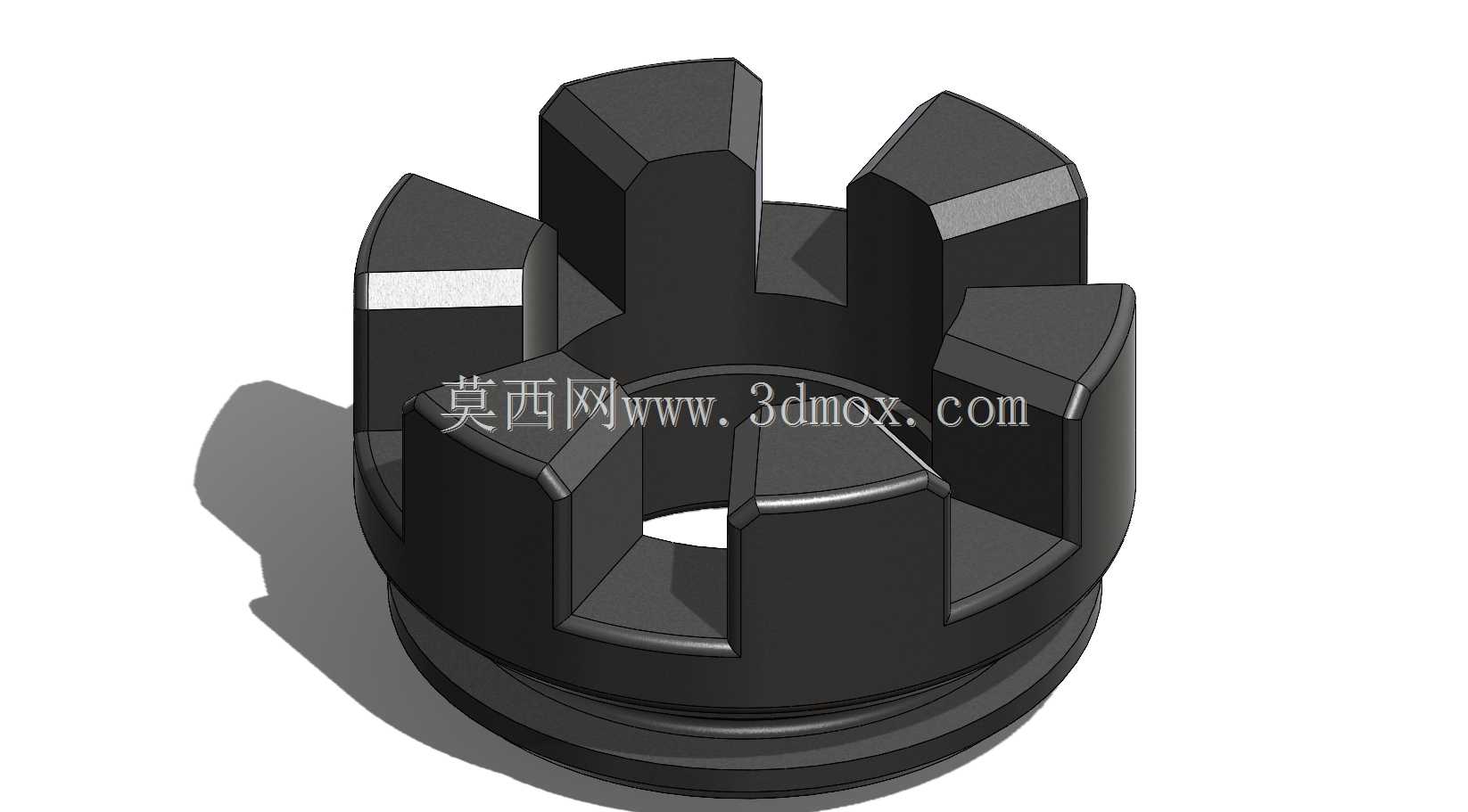

车辆传动系统差速齿轮箱结构设计

项目分类:齿轮 发布时间:2024-02-29 ID:740415
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计
  • 车辆传动系统差速齿轮箱结构设计

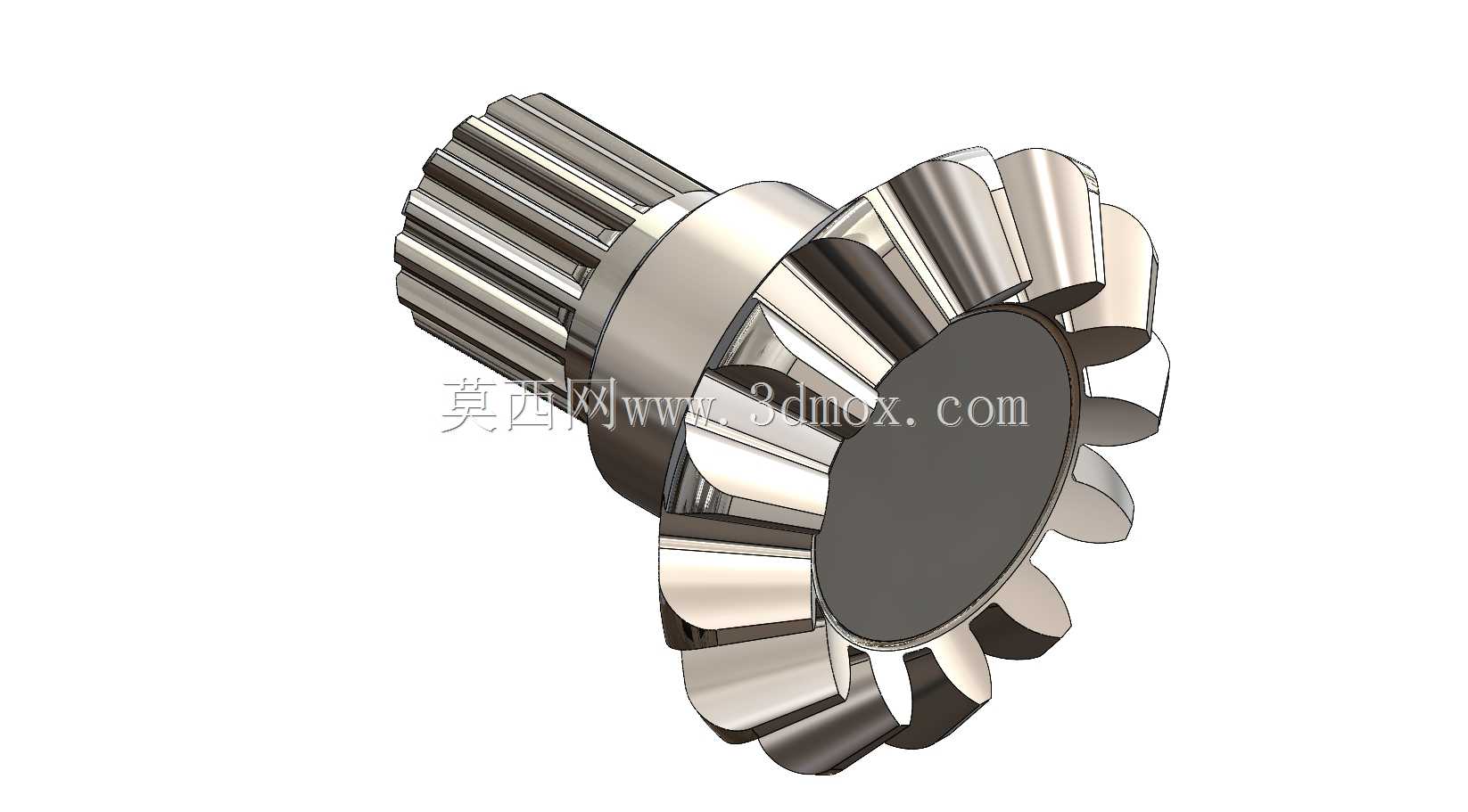

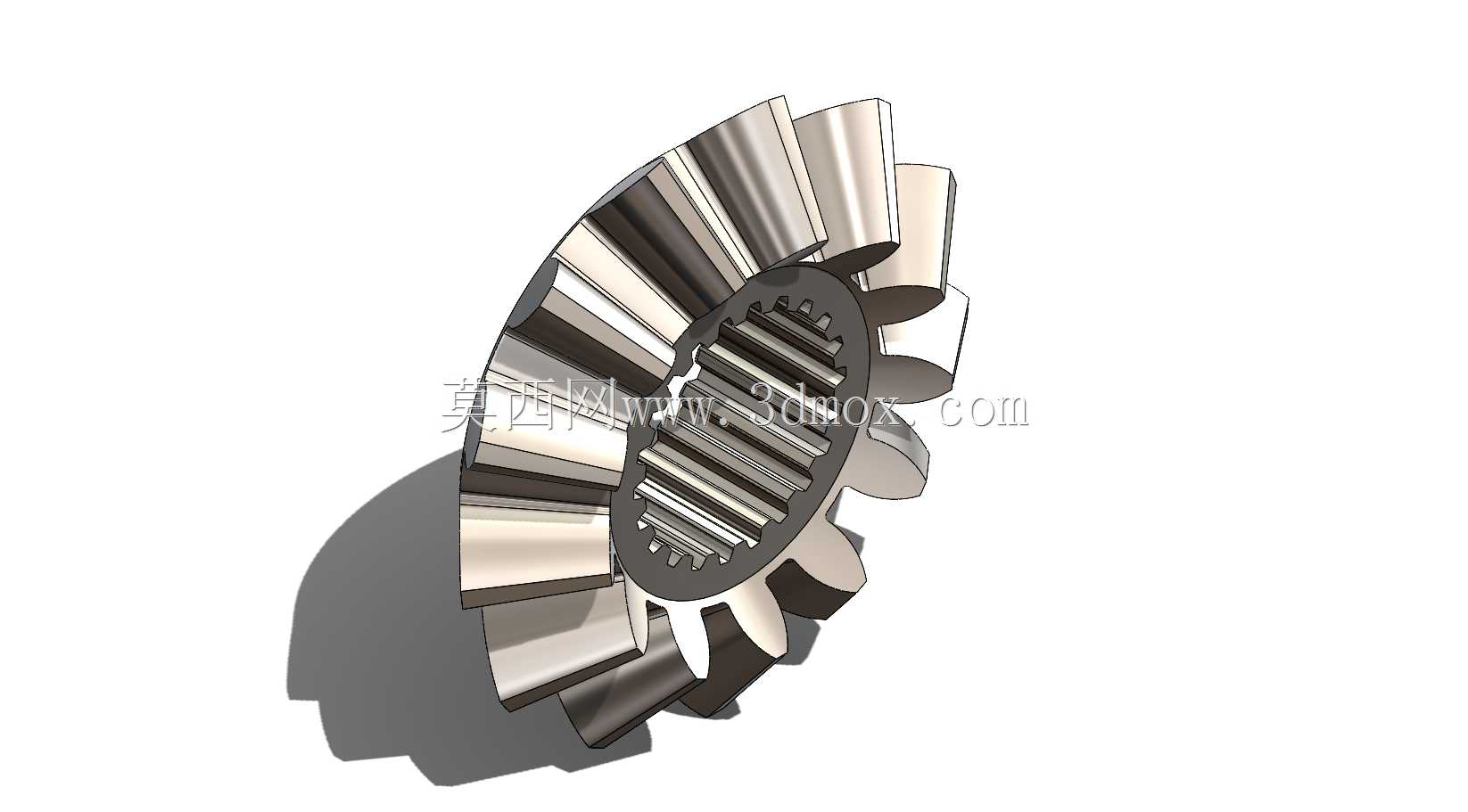

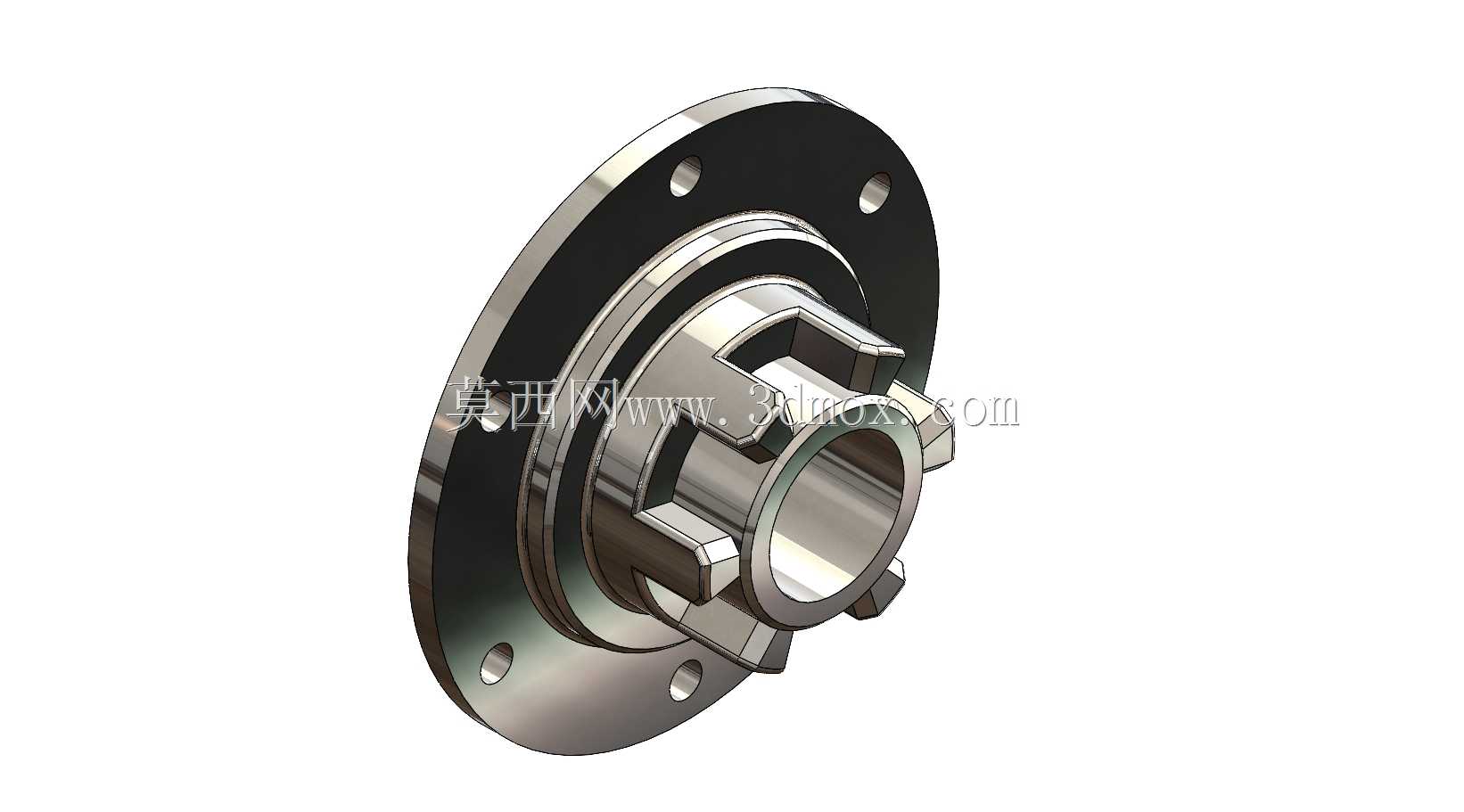

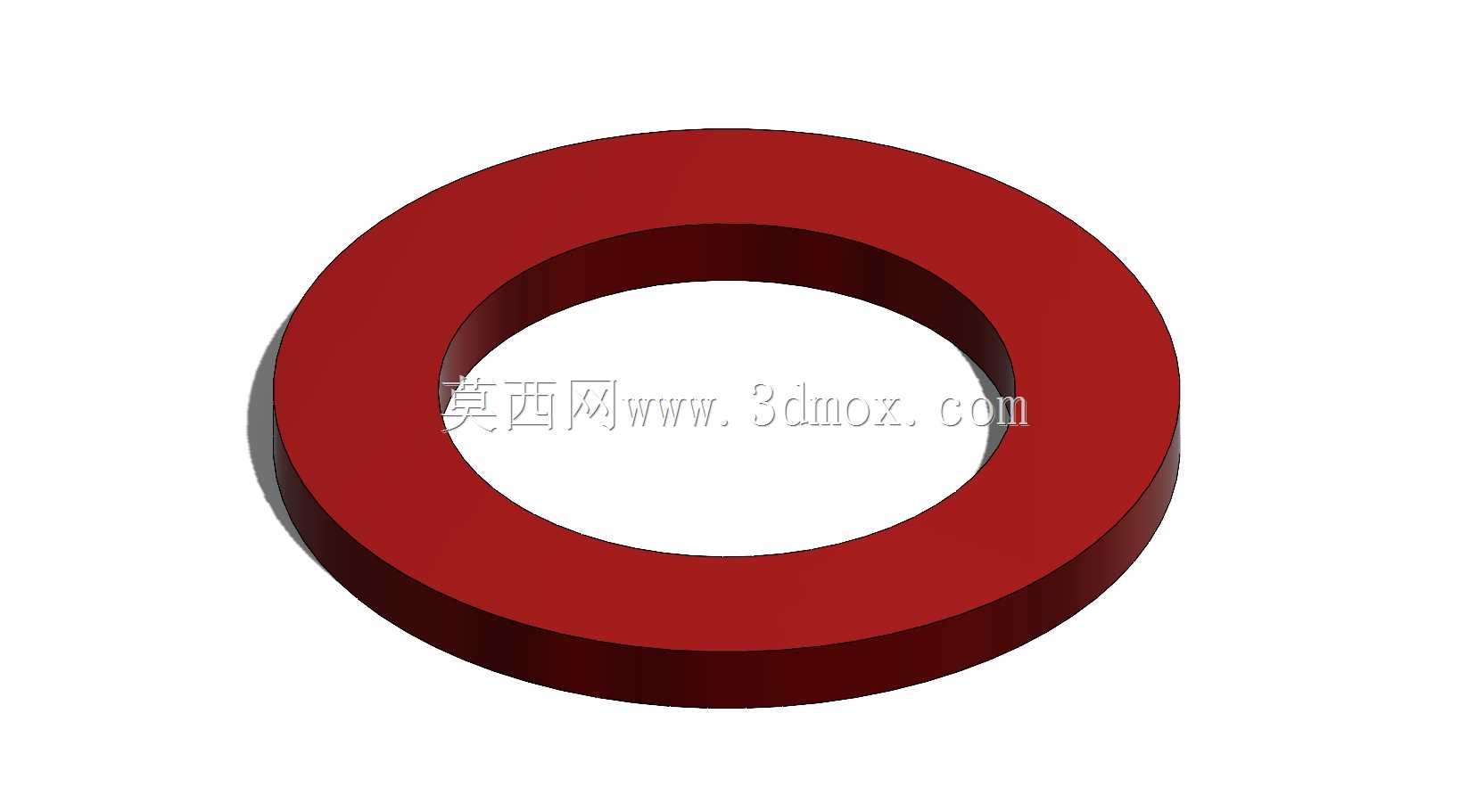

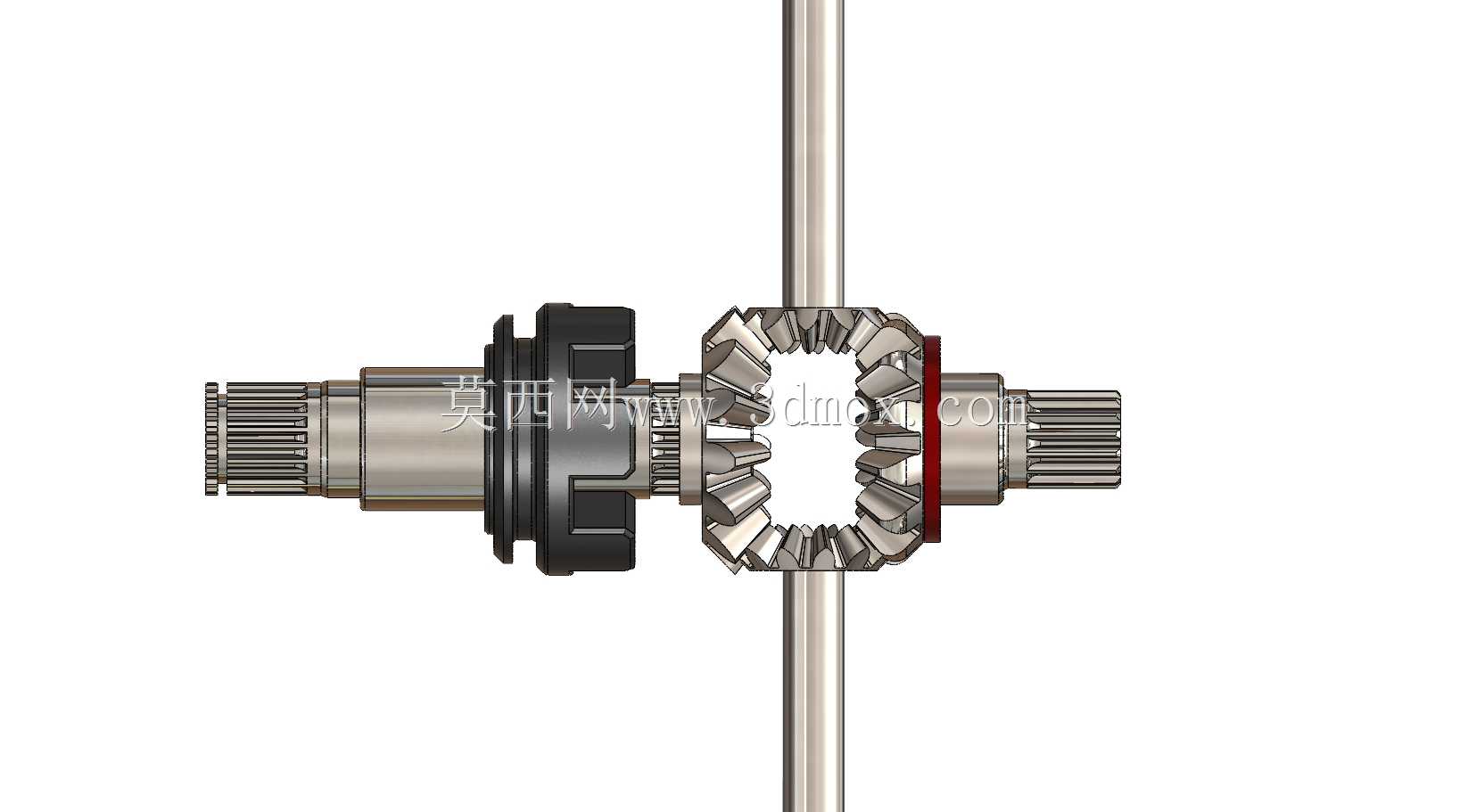

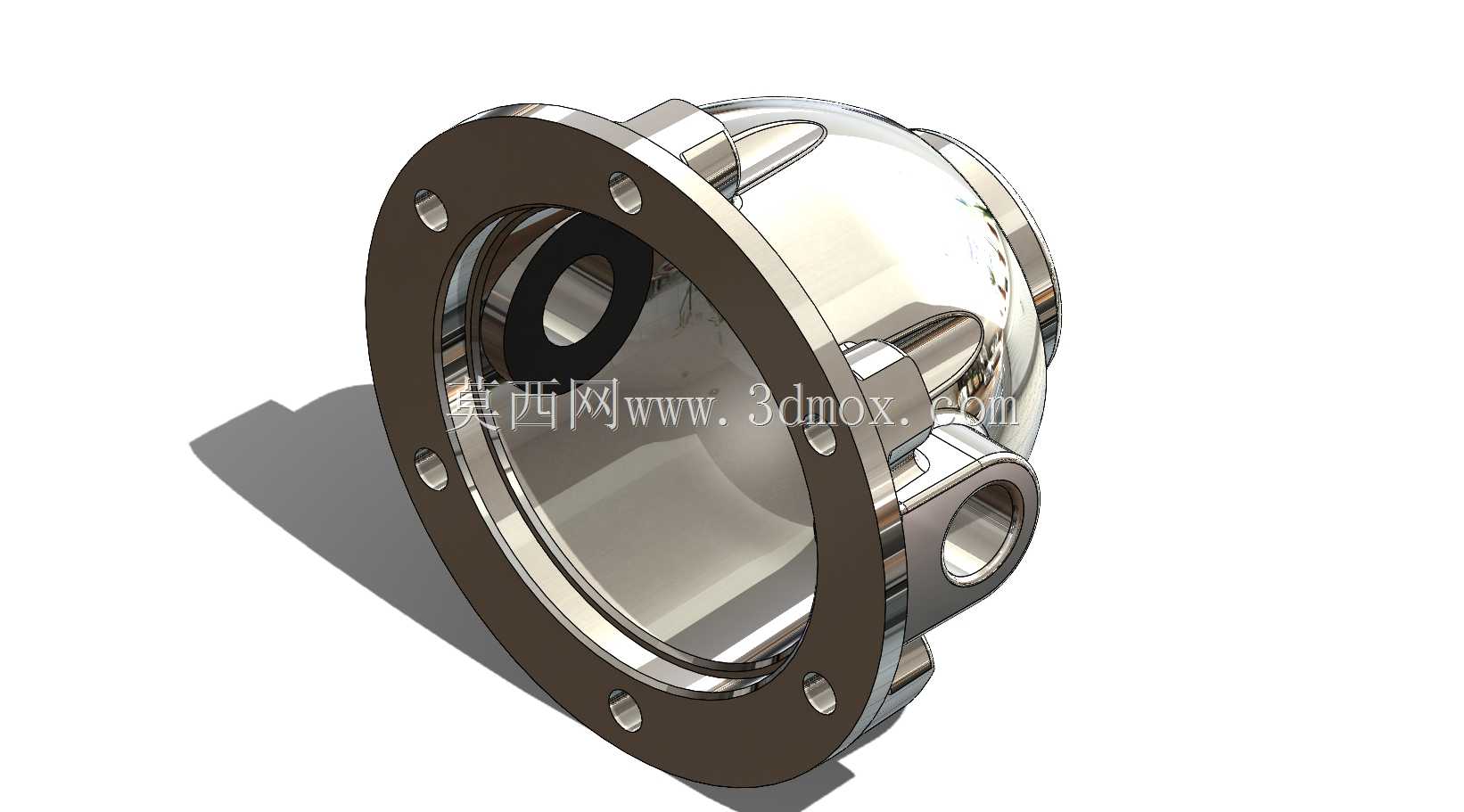

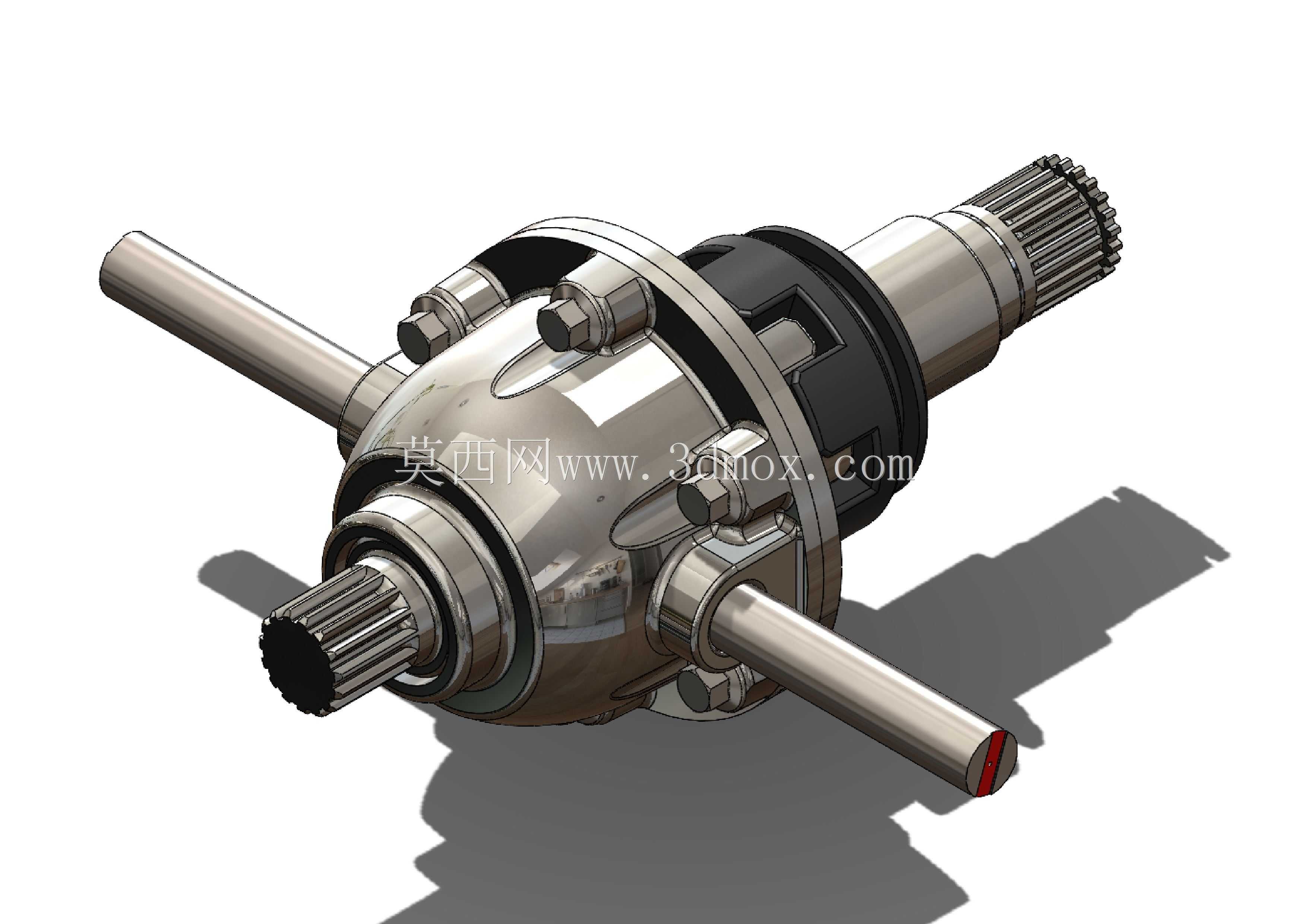

  在车辆底盘传动系统的布局中,差速齿轮箱是连接主减速器输出端与两侧驱动轮的核心传动部件,日常行驶过程中,车辆转弯、经过起伏路面时两侧车轮的滚动半径存在天然差值,若两侧车轮刚性同轴连接,必然出现轮胎拖滑、传动系附加载荷激增的问题,该部件的核心作用就是在向两侧车轮传递动力的同时,允许两侧车轮以不同转速旋转,消除运动干涉。从结构设计逻辑来看,这套差速结构采用对称式圆锥齿轮布局,核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及配套的球面垫片、半轴垫片,差速器壳体通过螺栓组紧固连接,整体通过两端的轴承位适配主减速器壳体内的安装支座,输入侧的花键轴与主减速器从动齿轮连接,接收经变速器、主减速器减速增扭后的动力,

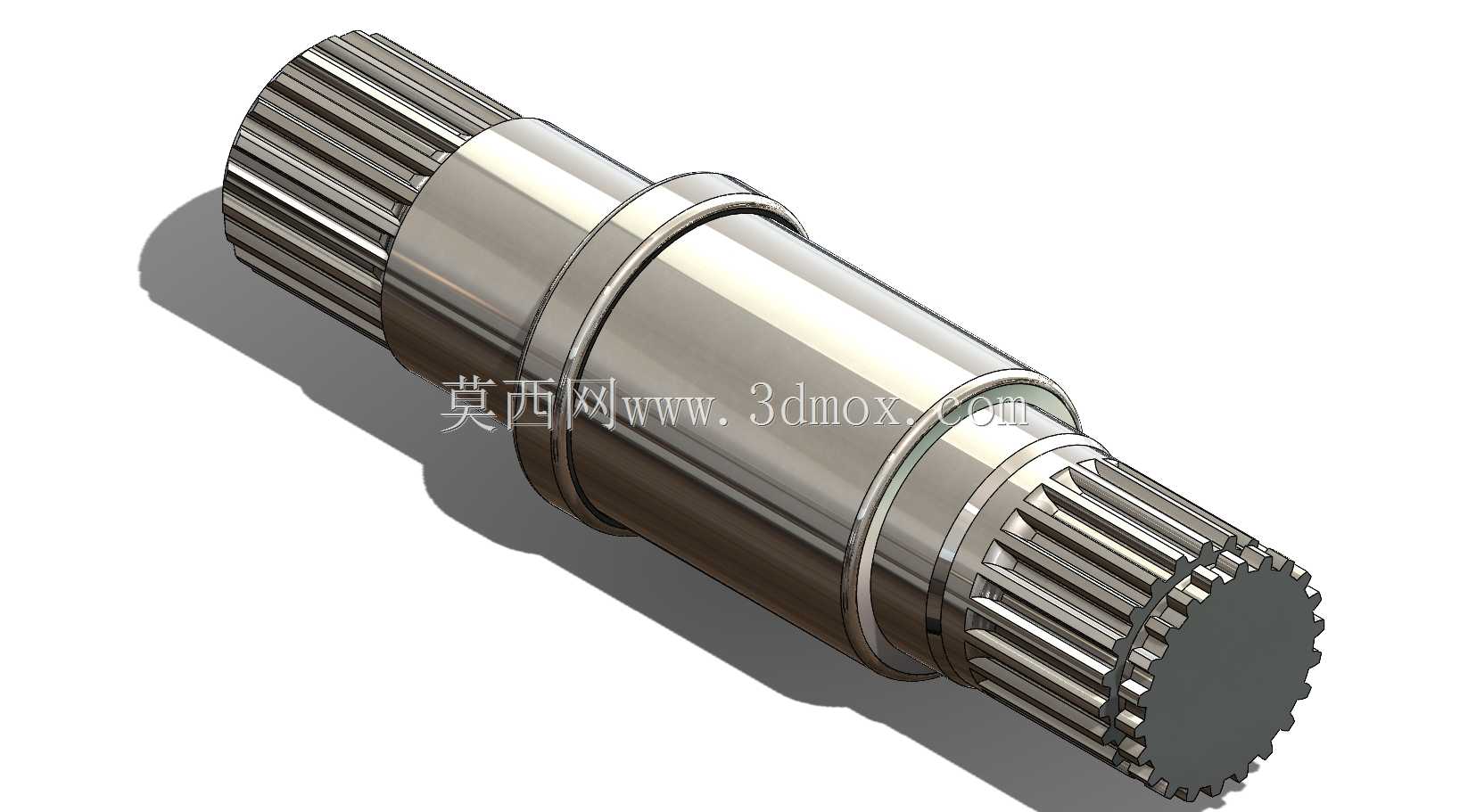

  两侧伸出的花键半轴分别连接左右车轮的传动半轴。设计过程中需要重点校核行星齿轮与半轴齿轮的啮合间隙,通常预留0.15-0.35mm的侧隙,避免热膨胀导致轮齿卡滞,同时球面垫片与行星齿轮背面的接触面积需要不低于70%,保证齿轮运转过程中的对中性,降低偏磨风险。安装边界方面,差速器壳体的最大回转直径需要匹配主减速器壳体的内腔空间,避免运转过程中与壳体发生运动干涉,两侧轴承位的同轴度公差需要控制在0.02mm以内,保证轴承运转的平顺性,半轴花键的配合长度需要满足最大扭矩传递时的挤压强度要求,避免花键齿面压溃。实际应用场景中,这套差速结构不仅适配传统燃油车辆的后驱、四驱传动布局,也可用于小型电动场地车、农用机械的驱动桥中,当车辆直线行驶时,

  行星齿轮随差速器壳体整体公转,与半轴齿轮之间无相对转动,两侧车轮转速一致,动力均匀分配;当车辆转弯时,内侧车轮行驶阻力增大,行星齿轮在随壳体公转的同时产生自转,吸收两侧车轮的转速差,保证车轮纯滚动,减少轮胎异常磨损,同时降低传动系的交变载荷。设计时还需要考虑润滑路径,差速器壳体上开设的油孔需要正对齿轮啮合区域,保证车辆运行时齿轮油能够顺利进入啮合面与垫片摩擦面,带走摩擦产生的热量与磨屑,延长部件使用寿命,行星齿轮轴与差速器壳体的配合处设置定位销,避免轴在壳体孔内发生转动导致异常磨损,螺栓组的预紧力需要按照扭矩要求均匀拧紧,防止运转过程中螺栓松动导致壳体错位。
