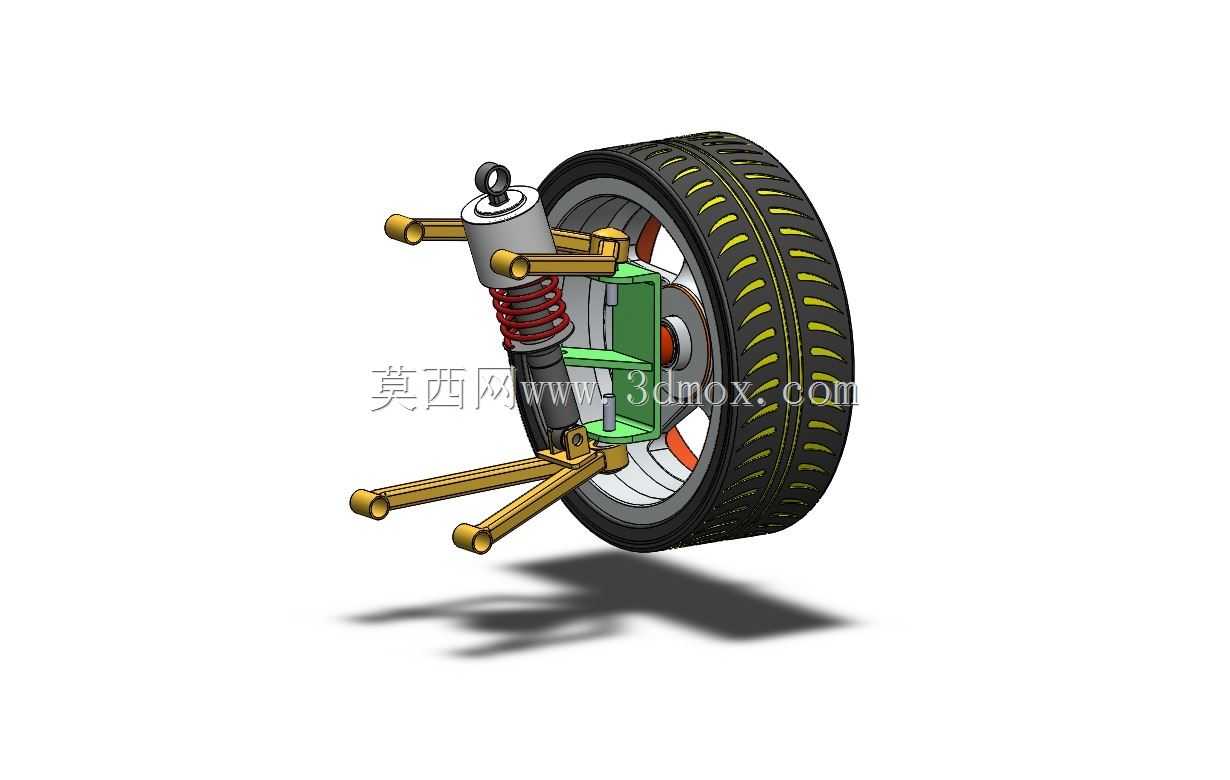

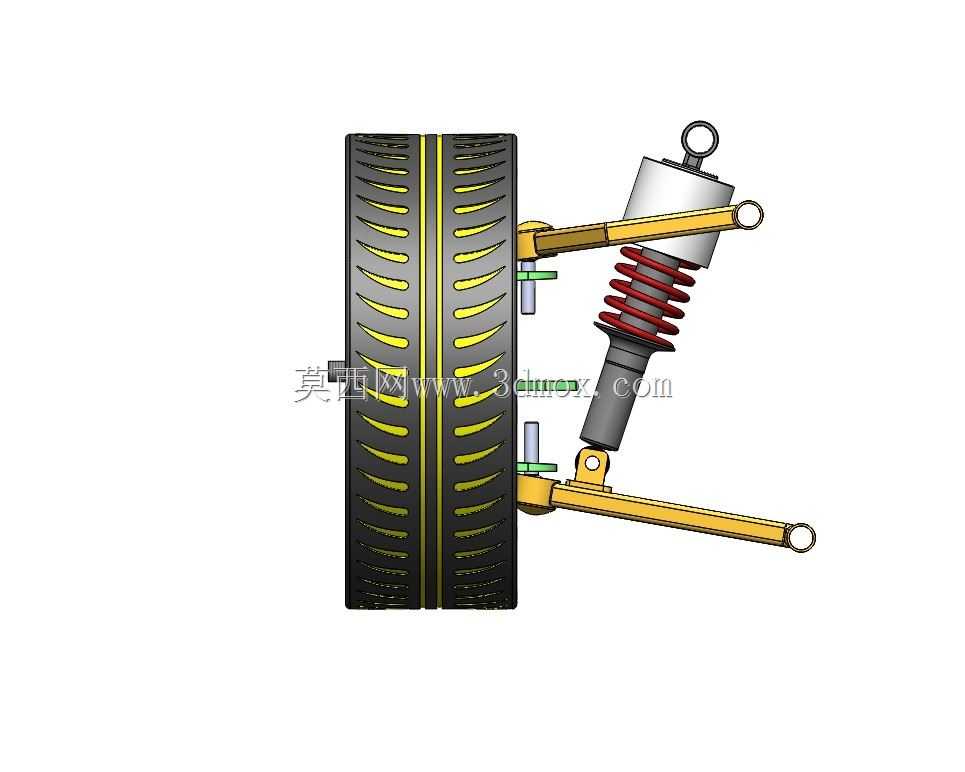

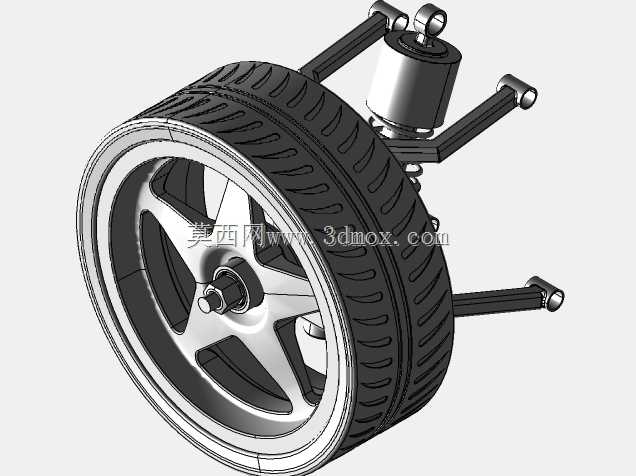

这套双横臂独立悬架结构,主要面向高性能运动车型、场地赛车以及对操控精度有高要求的乘用车辆底盘开发场景,区别于麦弗逊式支柱悬架的单支点连接逻辑,其上下双控制臂的结构布局能在车轮跳动过程中更精准地约束轮距、前束参数的变化量,避免急加减速、高速过弯时轮胎接地面积出现大幅衰减。从实际装车用途来看,该悬架承担着车轮与车身底盘之间的连接传力作用,既要传递纵向驱动力、制动力,也要承受过弯时的横向载荷,同时还要过滤路面传递的颠簸冲击,兼顾操控响应速度与行驶平顺性。设计过程中,上控制臂布置于轮心上方位置,采用叉型臂结构通过铰接点连接转向节与底盘副车架,下控制臂同样采用叉型或A型臂结构布置于轮心下方,铰接点位置经过多轮运动学仿真调校,
确保车轮上下跳动时外倾角变化符合预设特性,让轮胎在弯道侧倾工况下仍能保持最大接地面积。减震器与螺旋弹簧的布置采用分体式集成设计,减震器上端连接底盘轮拱位置的安装座,下端铰接于下控制臂,螺旋弹簧套置在减震器外侧或单独布置在下控制臂与底盘之间,既可以抑制悬架的多余往复跳动,也能承担车身静态载荷,避免减震器长期承受径向力出现早期漏油失效。轮毂轴承单元集成在转向节总成内,直接连接轮毂与转向节,保证车轮旋转精度的同时,降低了装配环节的调整工作量。从安装边界来看,上下控制臂的铰接点间距、减震器安装座的开孔位置、转向节与拉杆的连接点坐标,都严格匹配对应车型的轮距、轴距以及底盘布置空间,不会与周边的制动管路、转向拉杆、轮拱内衬发生运动干涉。
该结构的调校空间充足,工程师可通过调整控制臂衬套刚度、减震器阻尼系数、弹簧K值,匹配不同车型的性能取向,无论是偏向赛道的硬核操控设定,还是偏向日常行驶的舒适设定,都能通过参数调整实现,相比扭力梁式非独立悬架,其两侧车轮独立运动的特性,能在单侧车轮遇到颠簸时减少对另一侧车轮的扰动,大幅提升行驶稳定性,减少过弯时的车身侧倾幅度,让车辆的动态响应更跟手,驾驶可控性更强。
