ArduinoUNO开源微控制器开发板结构

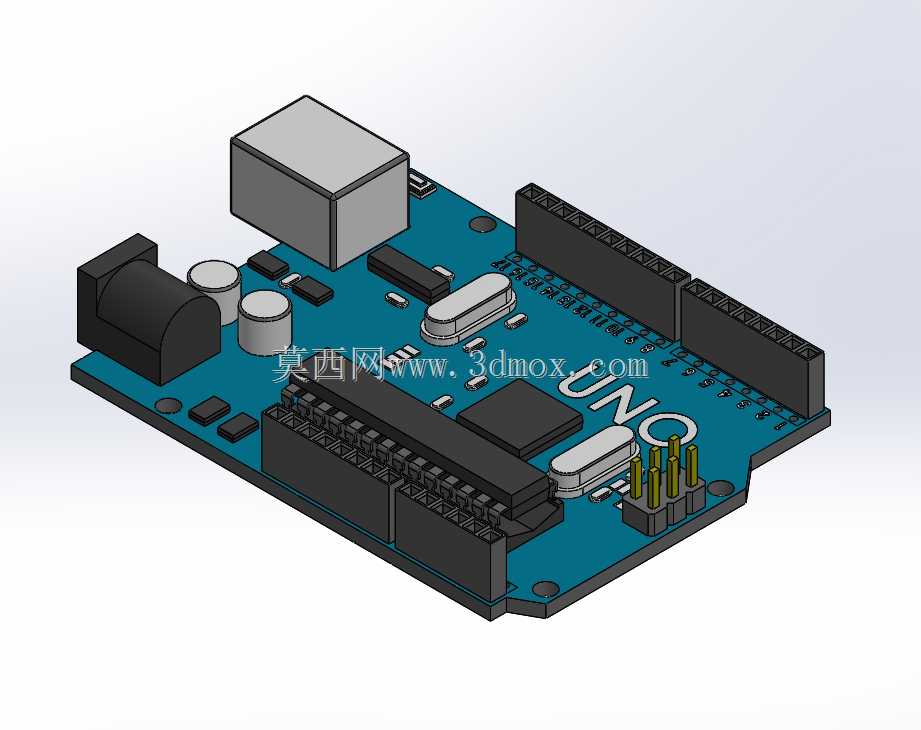

　　在嵌入式开发、教学实训、小型智能设备原型搭建场景中，Arduino UNO是普及率极高的硬件载体，本次还原的开发板结构完全参照实物1:1比例建模，覆盖板载所有核心元件的外形与安装位置，可直接用于教学演示动画制作、设备装配干涉校验、开源硬件项目的结构适配参考。从实际使用场景来看，这款开发板常被用于小型智能小车控制、传感器数据采集节点搭建、学生电子设计竞赛原型制作、工业现场简易逻辑控制模块开发，建模时优先保证了对外接口的安装尺寸精度，避免使用者在做外壳设计、扩展模块堆叠时出现尺寸匹配偏差。板上的元件布局完全遵循量产版本的排布逻辑：左上角预留了直流电源插座的安装位，旁边是电源稳压电路对应的电解电容、复位按键的实体结构，

　　中间区域是Atmega328P主控芯片的封装外形，两侧的排针引脚严格按照标准间距2.54mm排布，USB接口的位置、尺寸与实物完全一致，甚至板上的丝印标识区域也做了对应结构还原，方便使用者在做渲染出图时获得更贴近实物的视觉效果。设计过程中没有做过度的结构简化，每一个插针的高度、USB接口的凸台尺寸、电源接口的卡扣结构都参照实物测绘数据调整，确保模型导入装配环境后，能直接模拟扩展板插接、外壳安装的实际状态，不会出现元件穿模、接口错位的问题。从安装边界来看，整个开发板的外形轮廓尺寸完全匹配通用亚克力外壳、3D打印外壳的安装孔位，四个角的安装孔位置、孔径都和量产板一致，做项目结构设计时可以直接调取该模型放入总装，

　　不需要再反复核对开发板的占位尺寸。对于刚接触嵌入式硬件结构设计的从业者来说，这个模型可以直观展示开源开发板的元件排布逻辑，理解板载电源电路、主控电路、接口电路的布局原则，在做定制化控制板设计时也能参考其成熟的排布方案，减少接口位置设计不合理导致的装配问题。建模时特意区分了不同元件的材质特征，比如PCB基板的厚度、塑料接插件的外形、金属排针的圆柱结构，在做渲染或者工程剖视图时，能清晰分辨不同部件的边界，不需要额外做结构拆分就能满足大部分演示、装配校验的需求。
