扁平压接连接器高速冲压工装结构

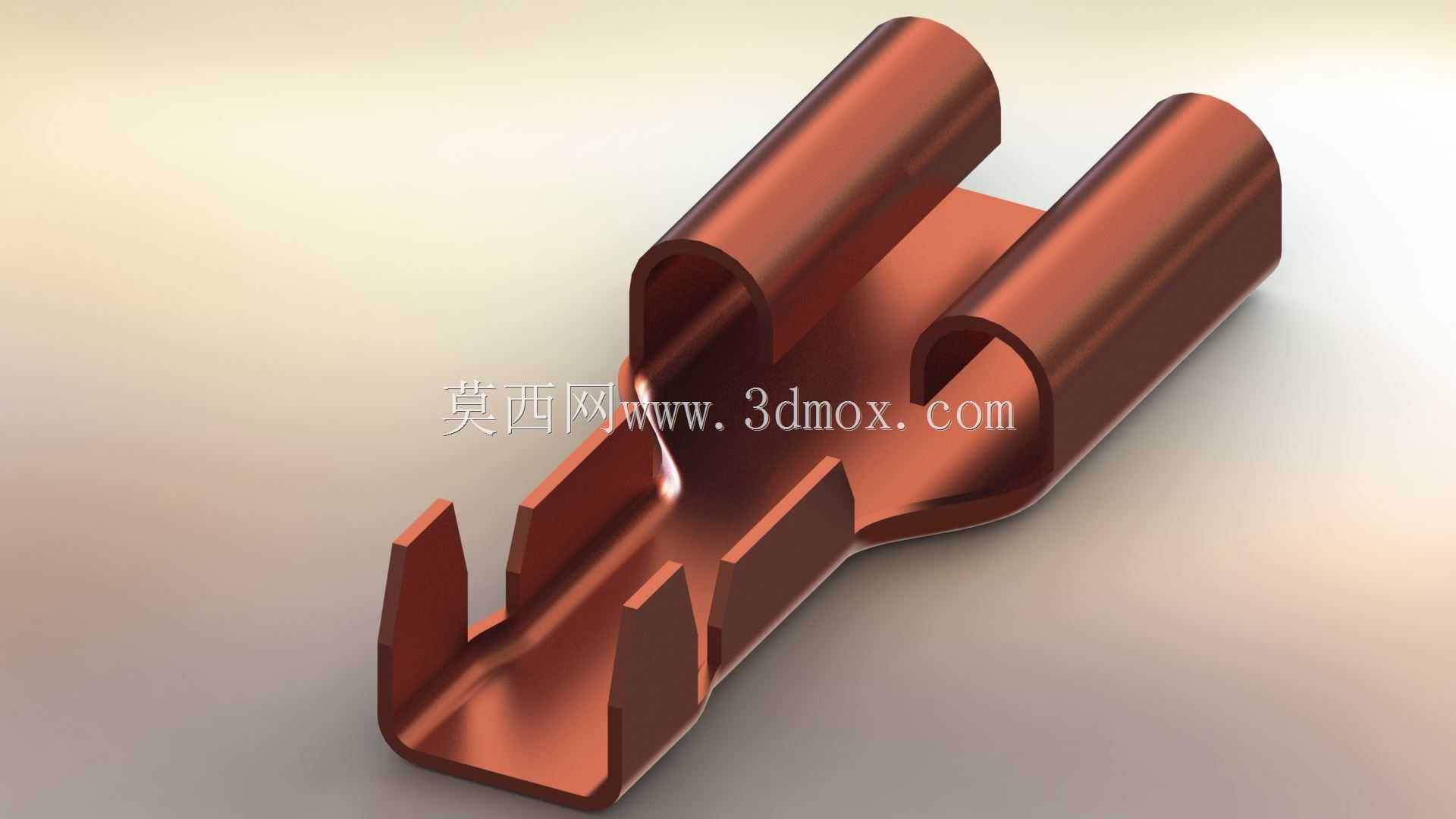

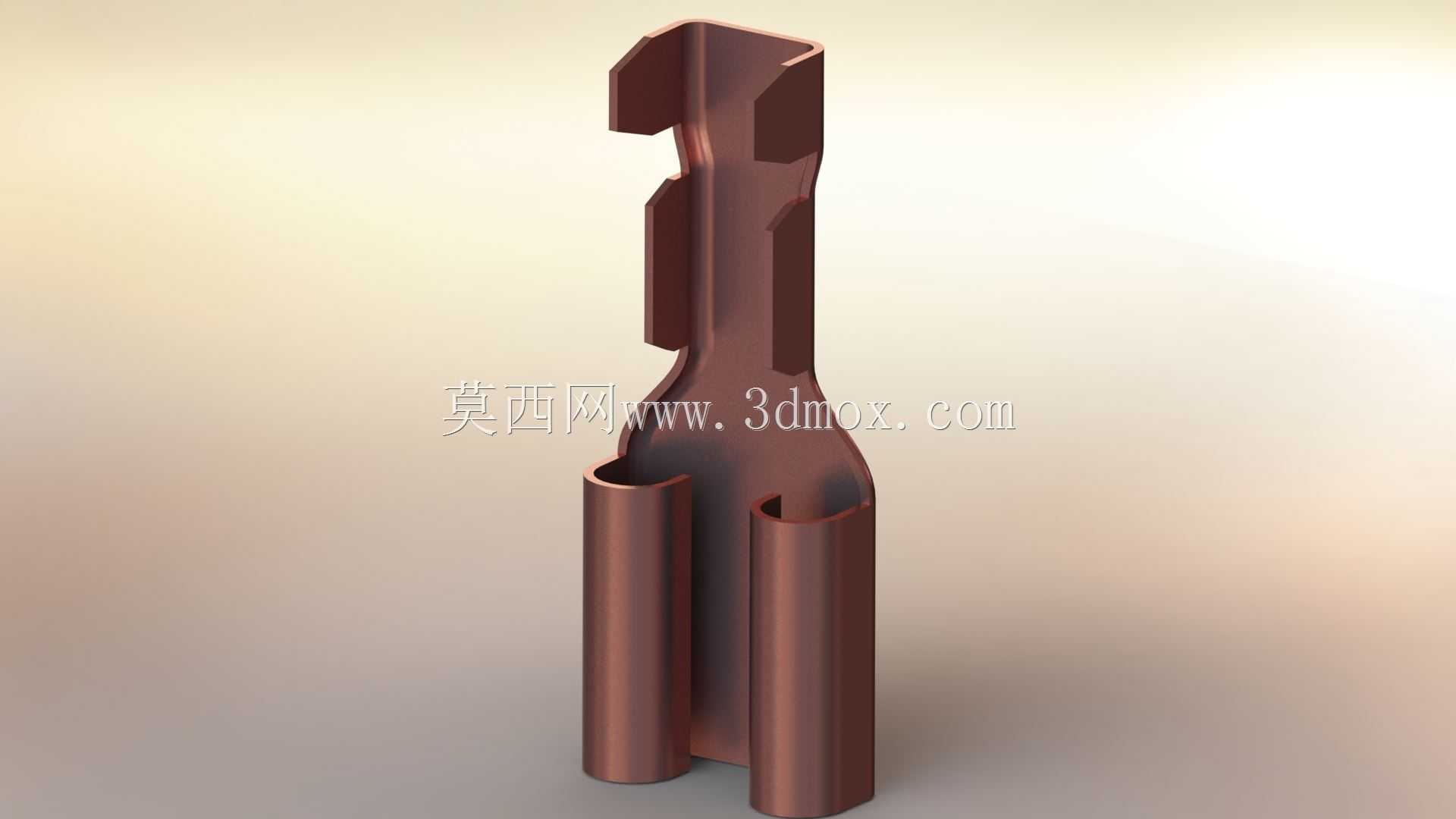

　　这套冲压工装主要面向消费电子、通讯线束领域的扁平压接连接器量产加工场景，这类连接器广泛用于手机内部排线连接、车载线束信号传输、工业控制设备内部线路对接环节，对端子成型精度、料带送进一致性有极高要求，一旦冲裁精度偏差超过0.02mm，就会出现压接虚接、端子变形、插拔力不达标的问题，直接影响整机组装的良率。

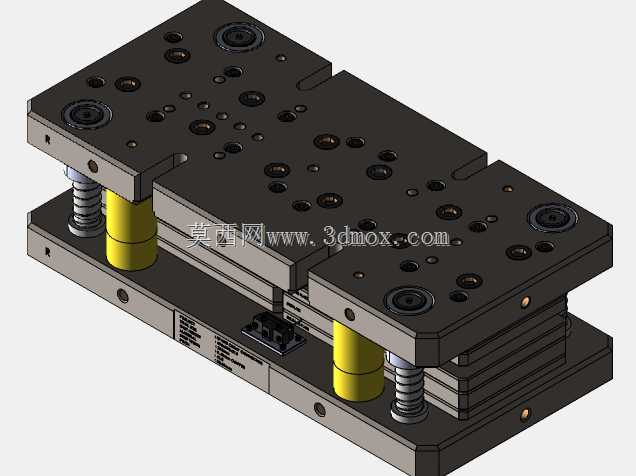

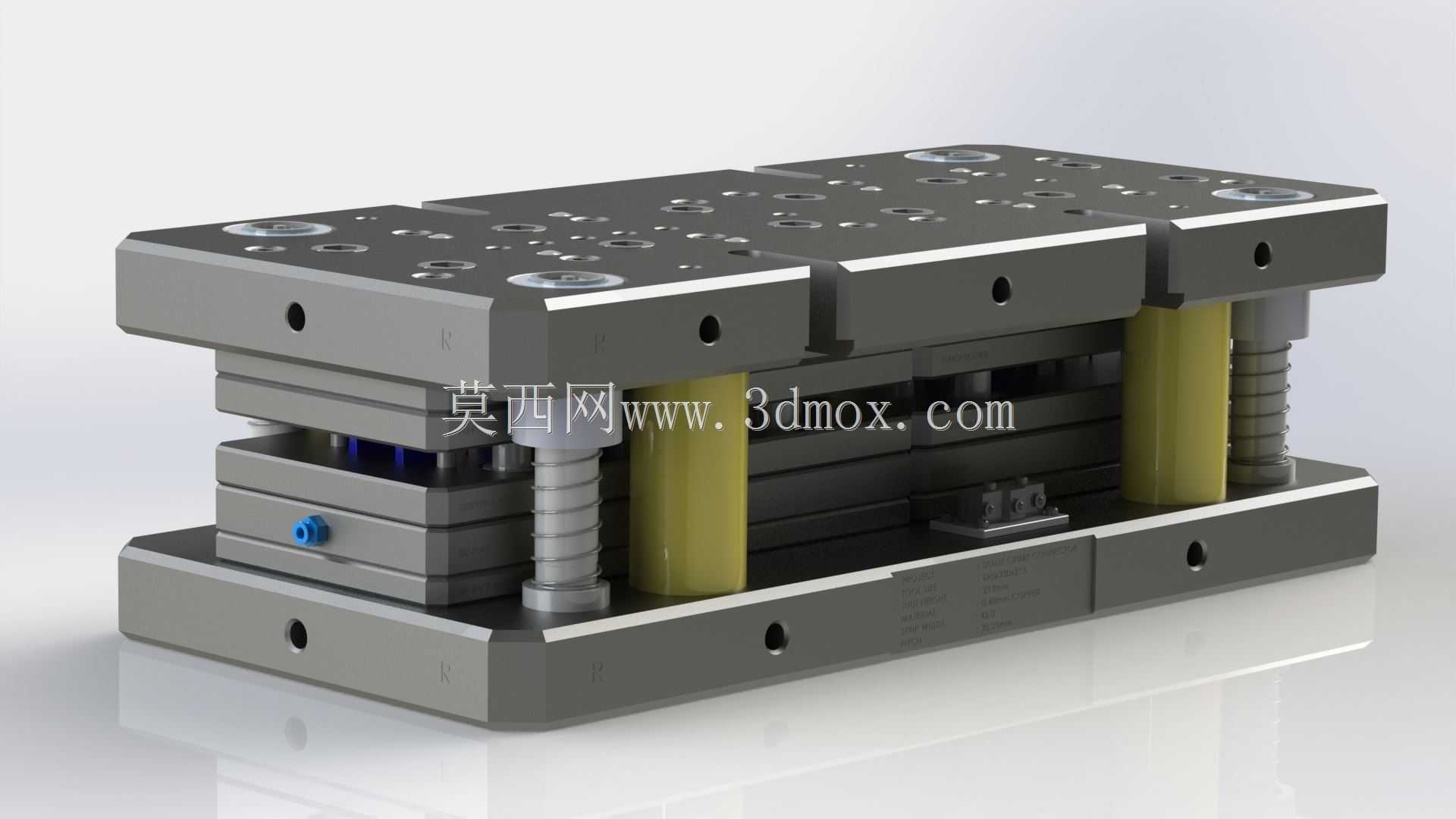

　　从结构设计来看，整套工装采用标准模架搭配独立子模的拆分思路，上下模座选用45号钢调质处理，保证长期冲压工况下的刚性，避免连续高速冲次带来的模座变形。四组导柱导套采用可拆卸式滚珠导套结构，相比普通滑动导套，冲次运行时的同轴度偏差可控制在微米级，同时日常维护更换导套无需拆解整套模架，大幅缩短产线换模维护的停机时间。模架上布置的黄色矩形部件是等高套筒搭配矩形弹簧，主要为卸料板提供均匀的压料力，避免薄铜料带在冲裁过程中出现翘曲、移位，保证每个工位的冲裁位置精准。

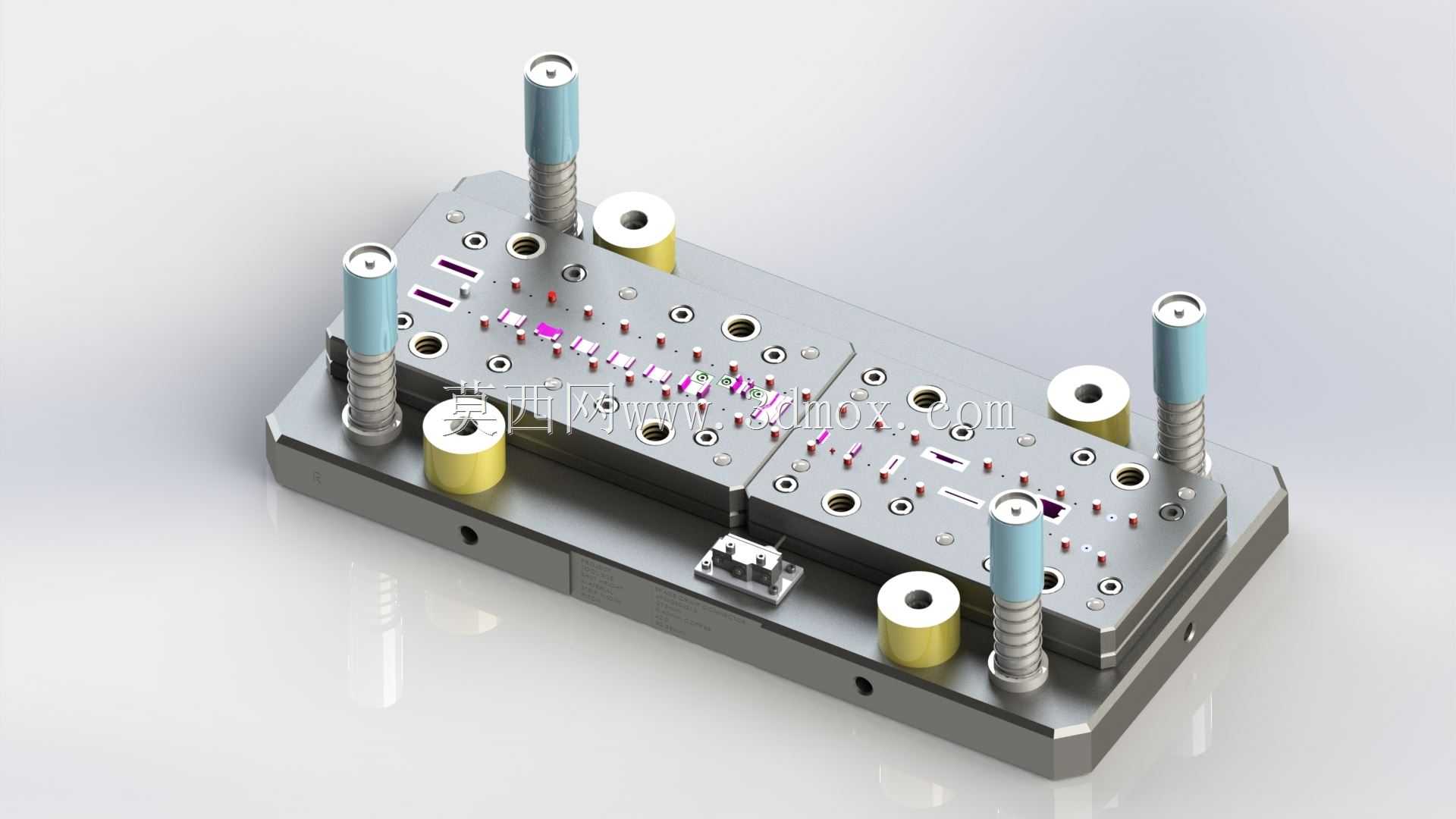

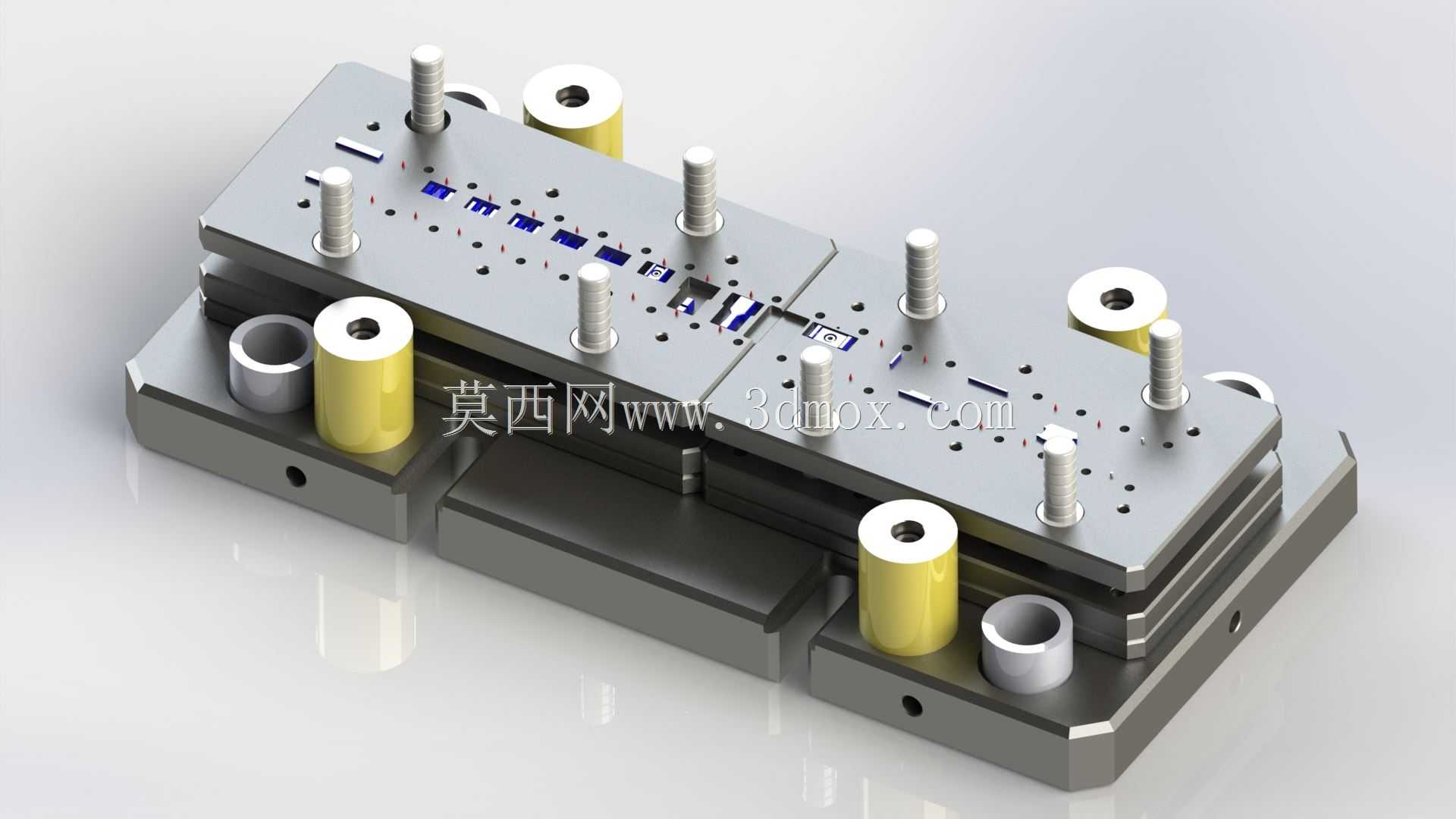

　　工位排布上采用渐进式多工位布局，沿料带送进方向依次设置了料带定位孔冲裁、端子外形预切、压接部位压筋、端子与料带分离、成品件吹料排出的工位，料带通过自动送料机逐次送进，单次冲床行程即可完成一个完整端子的全工序加工，适配每分钟300-600次的高速冲床运行工况。设计时特意在每个冲裁工位旁设置了细小的废料漏料孔，冲裁产生的铜屑可直接通过漏料孔落入机床下方的废料收集槽，避免铜屑残留在型腔内造成工件压伤、模具刀口崩损。

　　安装边界方面，整套工装的上下模座安装孔位完全适配行业通用的160T及以下吨位高速冲床的工作台T型槽间距，模架闭合高度、开模行程均匹配常规高速冲床的参数范围，无需对机床进行额外改造即可直接上机安装调试。卸料板与凸模的配合间隙控制在0.008mm以内，既可以对凸模起到导向保护作用，又能在冲裁完成后及时将料带从凸模上卸下，避免料带随凸模上行带料。针对扁平连接器压接部位的特殊成型要求，压筋工位的凸模采用硬质合金镶件结构，镶件通过螺丝和销钉固定在凸模固定板上，长期冲压磨损后可单独更换镶件，无需更换整块凸模板，大幅降低模具的后期维护成本。模架侧面设置的定位挡块用于初始安装时的模架对位，调试时可通过挡块快速校准上下模的同轴度，减少上机调试的对模时间。
