带防滑握纹红盖便携饮用水瓶结构设计

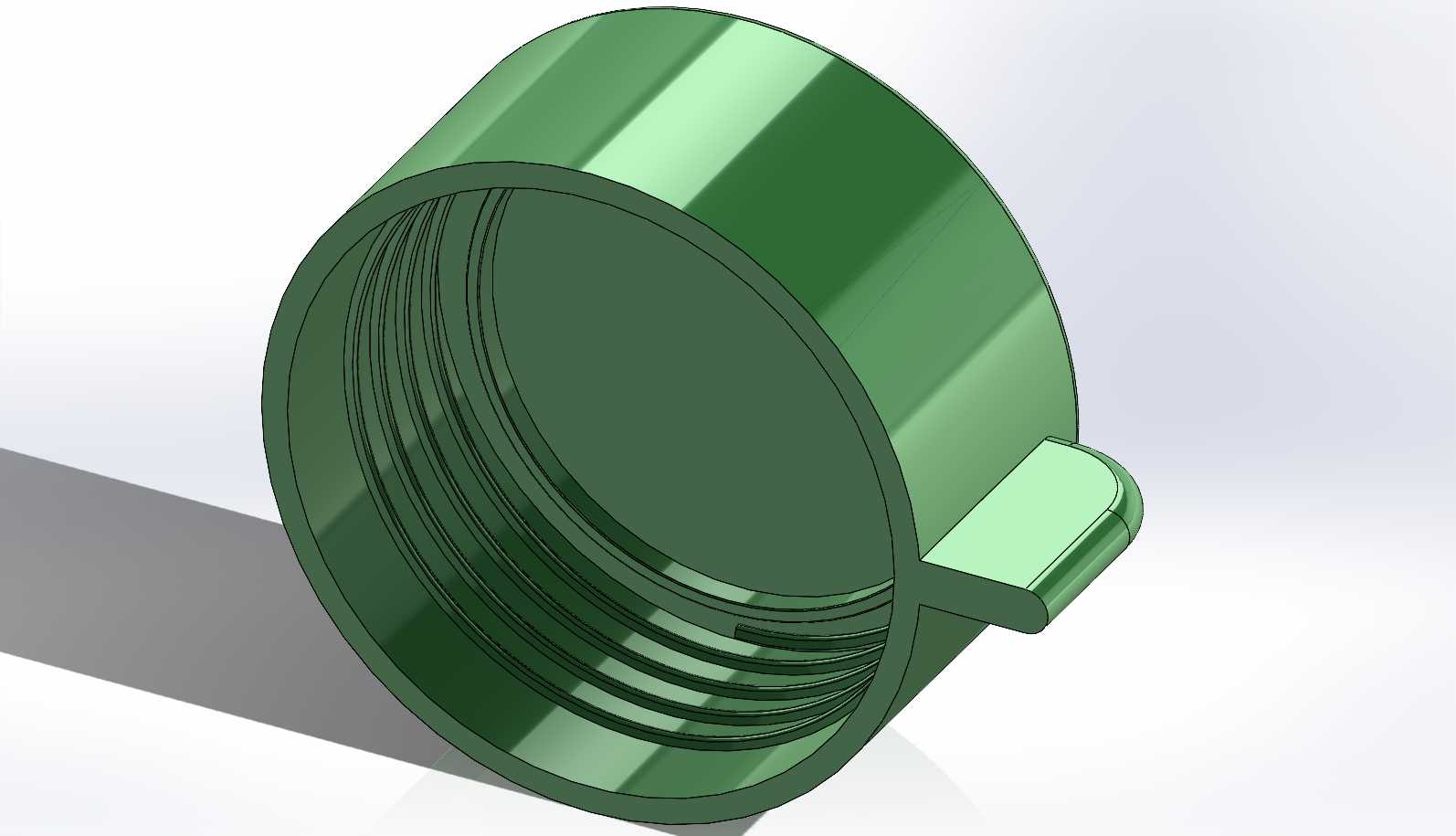

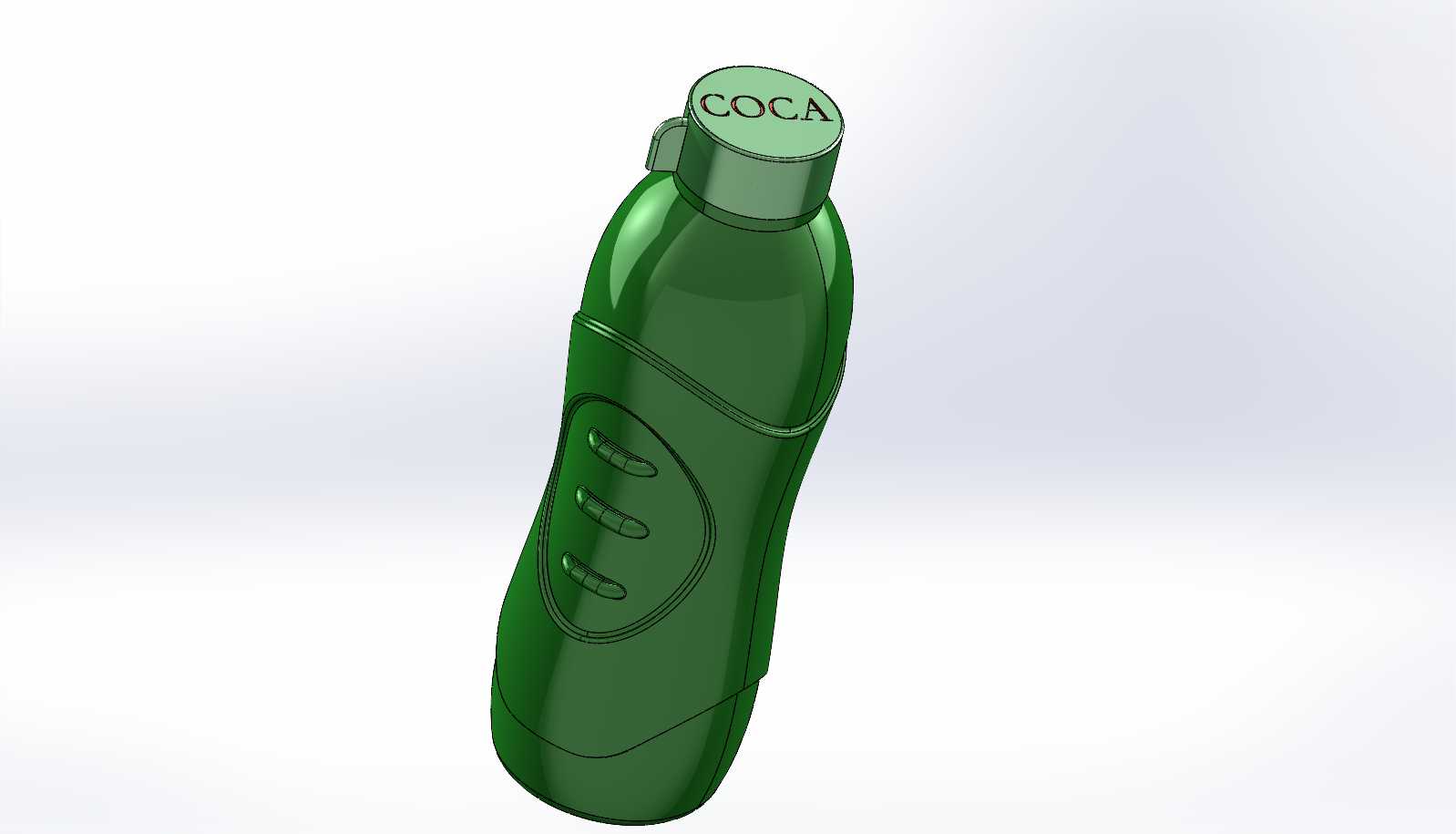

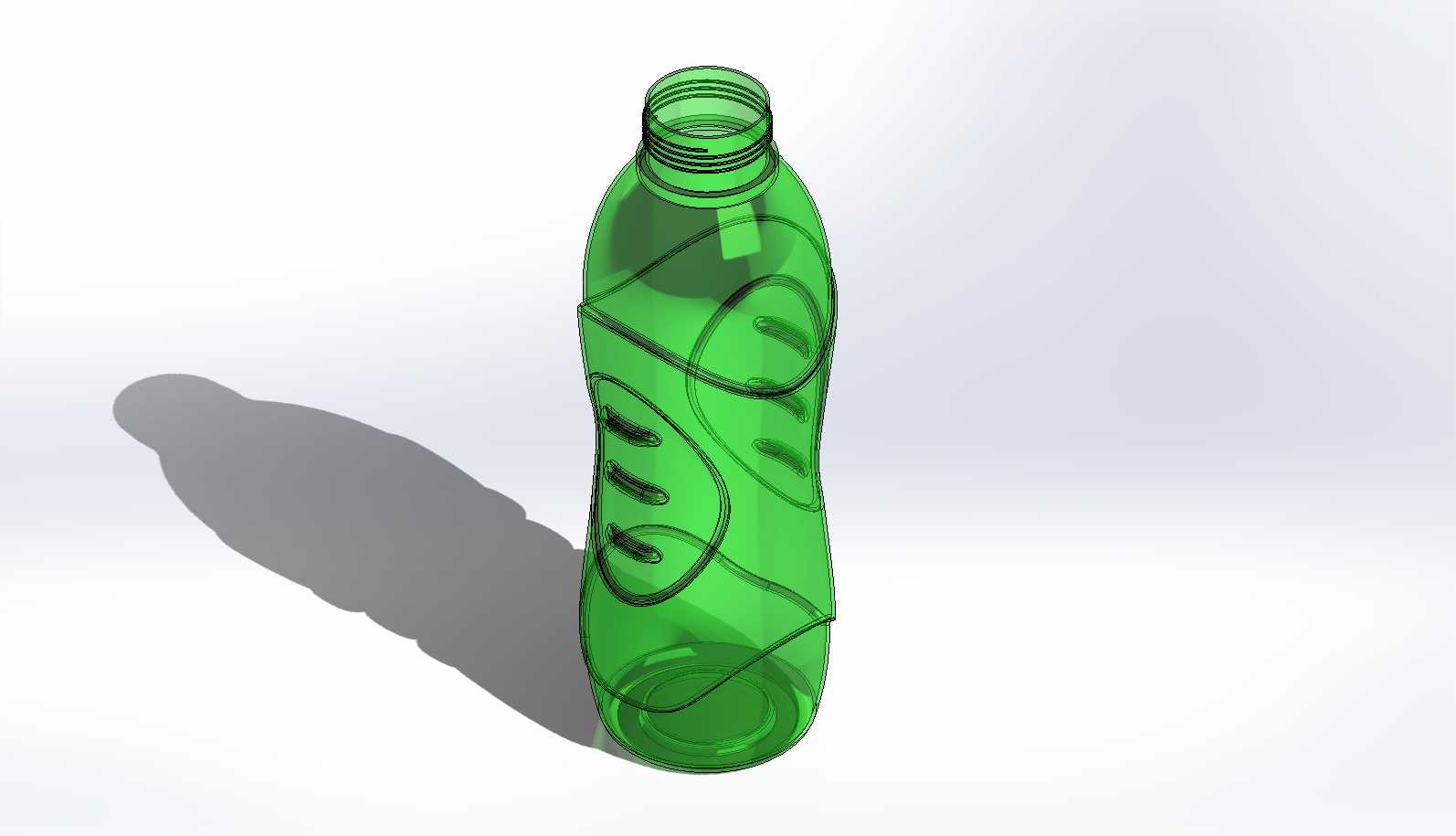

　　这款便携饮用水瓶的结构设计，核心围绕日常手持携带、批量灌装生产、运输堆叠防护三类实际场景展开，瓶身整体采用回转类曲面为基础构型，在握持区域做了内凹式防滑筋条设计，筋条沿瓶身周向均匀排布，深度控制在1.2mm，既不会因为凸起过高导致装箱时卡滞，也能在手部带水或戴薄手套握持时提供足够摩擦力，避免滑脱。瓶口采用标准螺纹接口设计，螺纹牙距匹配市面通用瓶盖的旋合公差，密封面预留0.3mm的压缩余量，配合瓶盖内的密封垫可以实现倒置不渗漏，满足户外携带、通勤放置在背包内的使用需求。瓶底采用内凹式五爪支撑结构，支撑筋的厚度比瓶身壁厚加厚0.8mm，一方面可以在灌装后承受液体自重带来的底部形变，避免放置时出现重心不稳晃荡的问题，另一方面堆叠运输时，

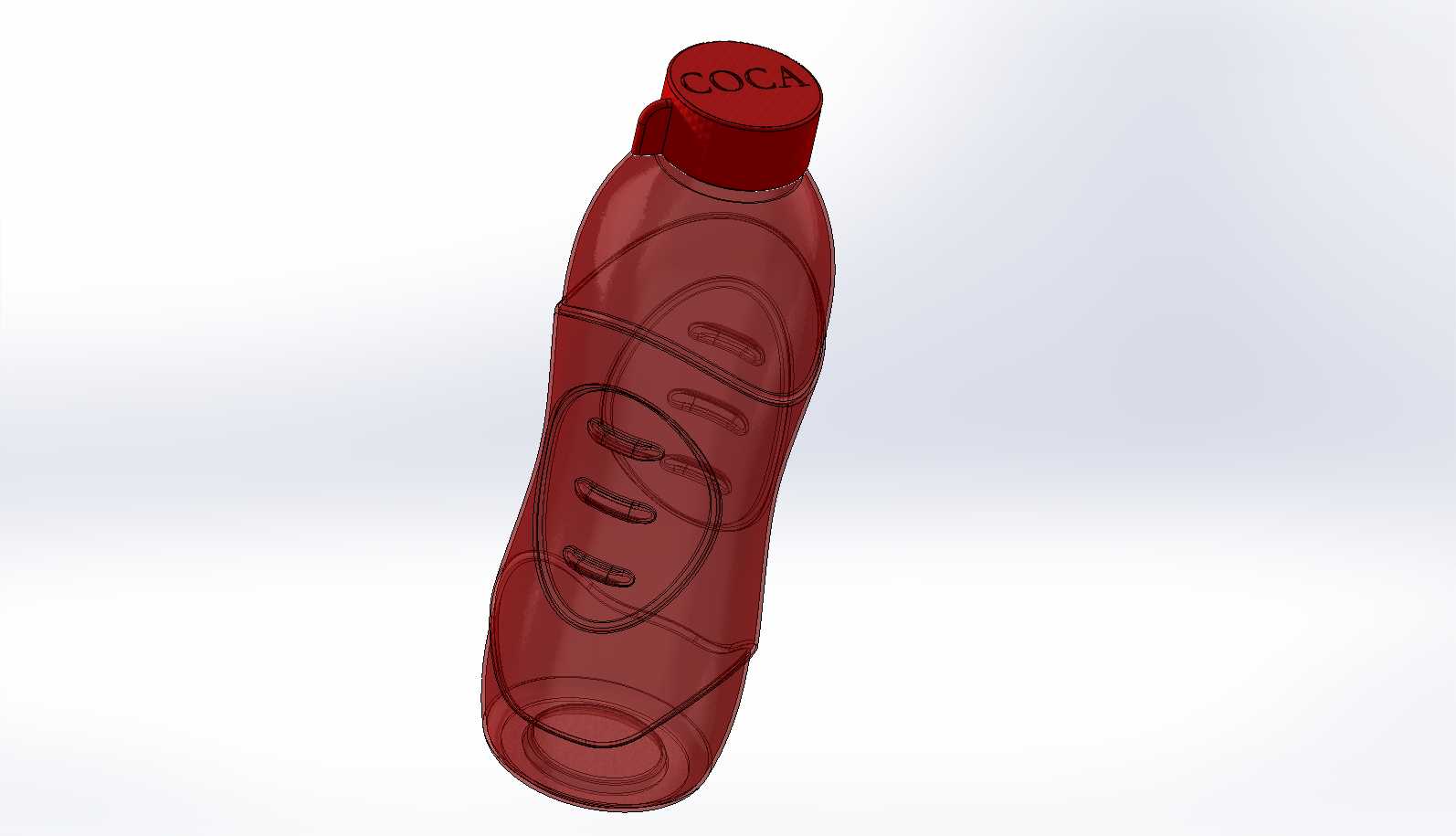

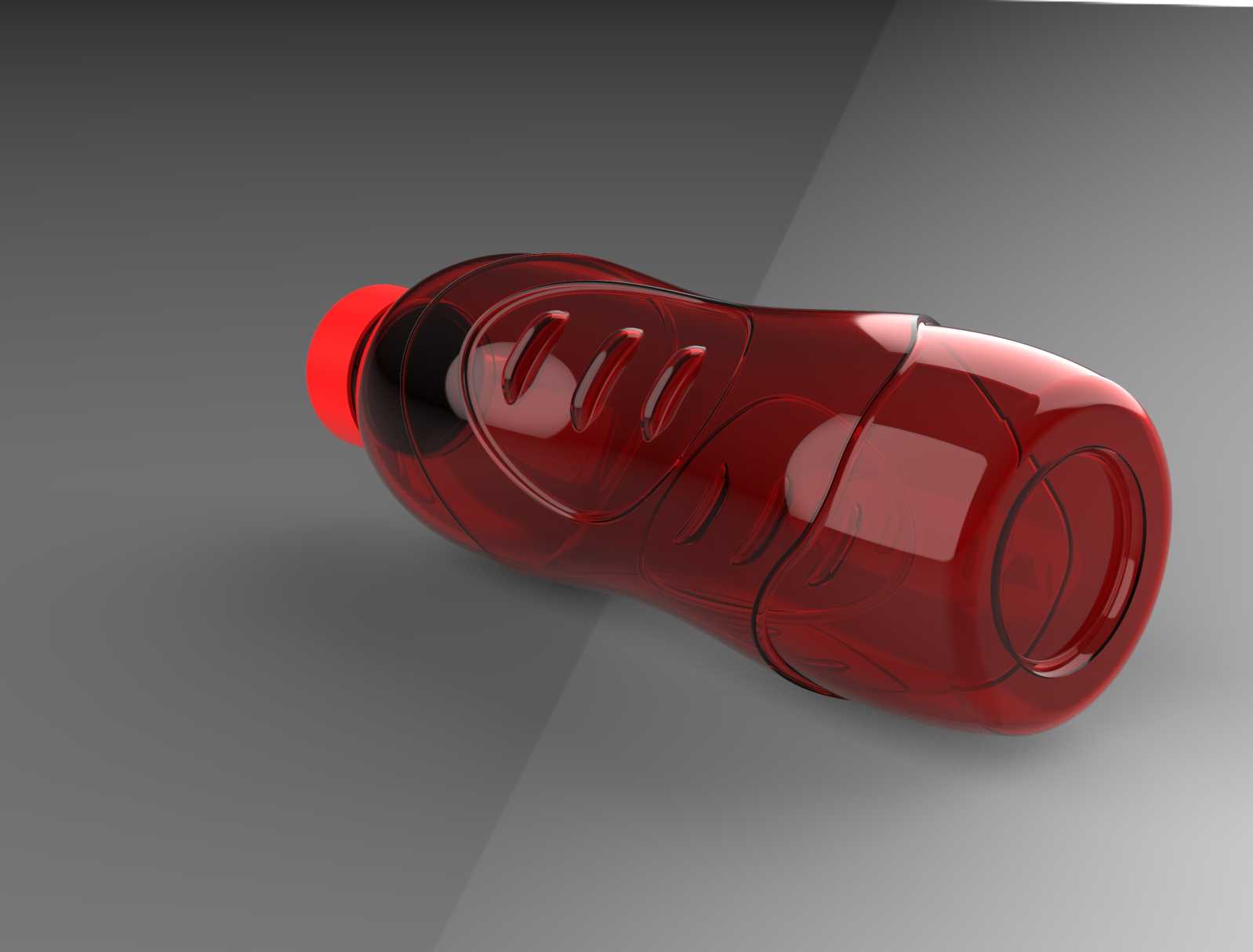

　　上层瓶的底部凹槽可以刚好卡合下层瓶的瓶盖凸起位置，提升整垛运输的稳定性，减少运输过程中的磕碰损耗。设计过程中优先考虑吹塑成型的工艺可行性，所有曲面过渡位置都做了R2以上的圆角处理，避免吹塑过程中出现壁厚不均、局部应力集中开裂的问题，瓶身整体壁厚控制在0.4mm，在满足1.2米高度自由跌落不破裂的强度要求下，尽可能减少原材料用量，控制单件生产成本。瓶身的曲面弧度经过反复调整，握持区域的直径设置为66mm，适配绝大多数成年人的手掌握持围度，长时间握持也不会出现硌手的问题，瓶盖采用醒目的红色配色，和深红色半透明瓶身形成视觉区分，方便用户快速识别瓶口位置，半透明瓶身可以直观看到内部剩余水量，无需开盖即可判断是否需要补水。

　　整体结构没有多余的复杂特征，所有加强筋、防滑结构都和瓶身主体曲面顺滑过渡，既不会在清洁时留下卫生死角，也能在建模过程中通过旋转、抽壳、筋特征快速完成参数化调整，后续如果需要调整容量，只需要修改旋转草图的轴向长度参数，就能快速衍生出不同容量规格的同系列瓶型，大幅缩短同系列产品的开发周期。
